MANUAL DE UTILIZARE YT09525 Yato

1. orifi ciul intrării aerului

2. mufa intrării aerului

4. comutatorul schimbării dircţiei de rotire

6. ajustarea presiunii

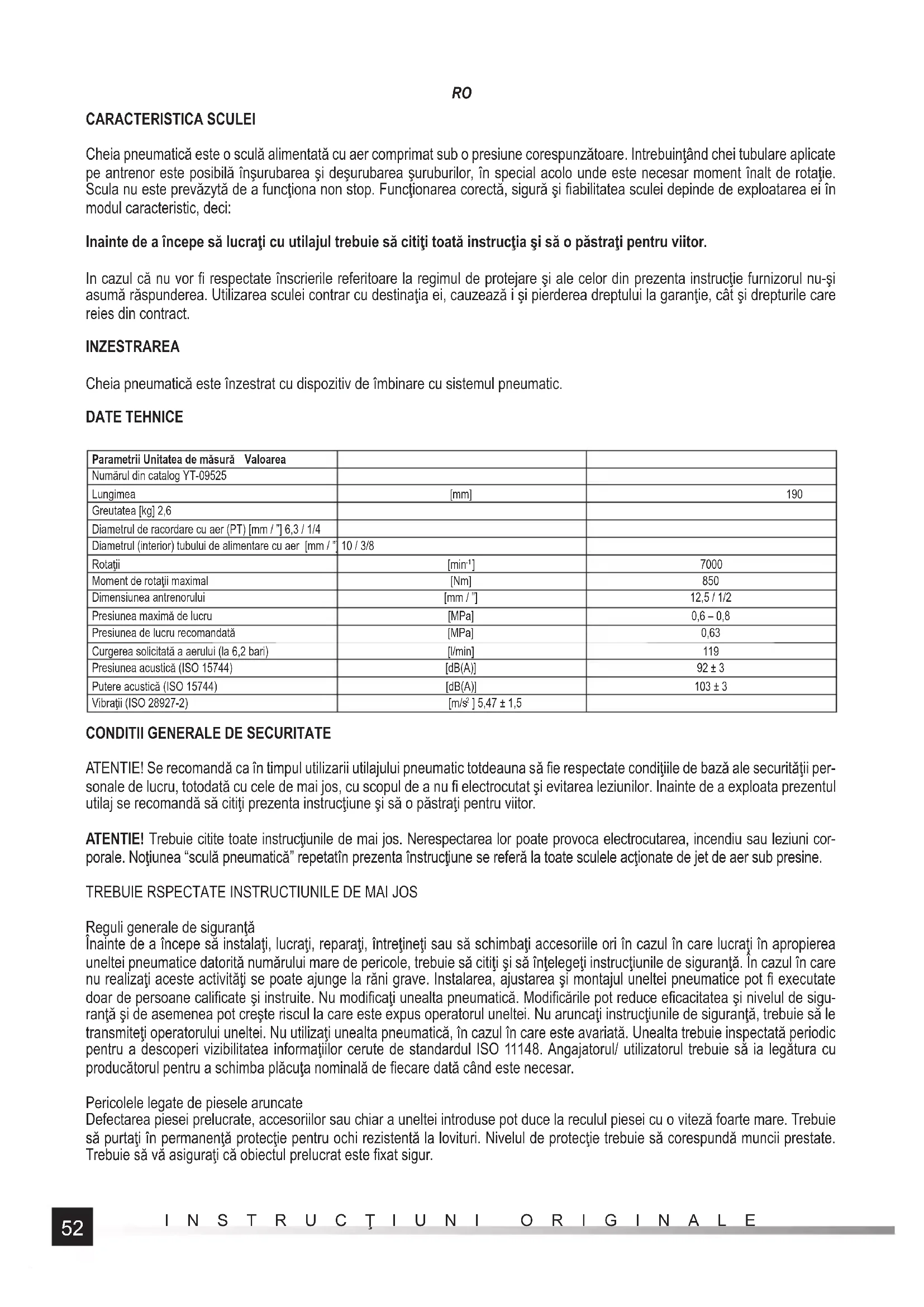

CARACTERISTICA SCULEI Cheia pneumatică este o sculă alimentată cu aer comprimat sub o presiune corespunzătoare. Intrebuinţând chei tubulare aplicate pe antrenor este posibilă înşurubarea şi deşurubarea şuruburilor, în special acolo unde este necesar moment înalt de rotaţie. Scula nu este prevăzytă de a funcţiona non stop. Funcţionarea corectă, sigură şi fi abilitatea sculei depinde de exploatarea ei în modul caracteristic, deci: Inainte de a începe să lucraţi cu utilajul trebuie să citiţi toată instrucţia şi să o păstraţi pentru viitor. In cazul că nu vor fi respectate înscrierile referitoare la regimul de protejare şi ale celor din prezenta instrucţie furnizorul nu-şi asumă răspunderea. Utilizarea sculei contrar cu destinaţia ei, cauzează i şi pierderea dreptului la garanţie, cât şi drepturile care reies din contract. INZESTRAREA Cheia pneumatică este înzestrat cu dispozitiv de îmbinare cu sistemul pneumatic. DATE TEHNICE Parametrii Unitatea de măsură Valoarea Numărul din catalog YT-09525 Lungimea [mm] 190 Greutatea [kg] 2,6 Diametrul de racordare cu aer (PT) [mm / ”] 6,3 / 1/4 Diametrul (interior) tubului de alimentare cu aer [mm / ”] 10 / 3/8 Rotaţii [min

] 7000 Moment de rotaţii maximal [Nm] 850 Dimensiunea antrenorului [mm / ”] 12,5 / 1/2 Presiunea maximă de lucru [MPa] 0,6 – 0,8 Presiunea de lucru recomandată [MPa] 0,63 Curgerea solicitată a aerului (la 6,2 bari) [l/min] 119 Presiunea acustică (ISO 15744) [dB(A)] 92 ± 3 Putere acustică (ISO 15744) [dB(A)] 103 ± 3 Vibraţii (ISO 28927-2) [m/s

ATENTIE! Se recomandă ca în timpul utilizarii utilajului pneumatic totdeauna să fi e respectate condiţiile de bază ale securităţii per- sonale de lucru, totodată cu cele de mai jos, cu scopul de a nu fi electrocutat şi evitarea leziunilor. Inainte de a exploata prezentul utilaj se recomandă să citiţi prezenta instrucţiune şi să o păstraţi pentru viitor. ATENTIE! Trebuie citite toate instrucţiunile de mai jos. Nerespectarea lor poate provoca electrocutarea, incendiu sau leziuni cor- porale. Noţiunea “sculă pneumatică” repetatîn prezenta înstrucţiune se referă la toate sculele acţionate de jet de aer sub presine.

TREBUIE RSPECTATE INSTRUCTIUNILE DE MAI JOS

Reguli generale de siguranţă Înainte de a începe să instalaţi, lucraţi, reparaţi, întreţineţi sau să schimbaţi accesoriile ori în cazul în care lucraţi în apropierea uneltei pneumatice datorită numărului mare de pericole, trebuie să citiţi şi să înţelegeţi instrucţiunile de siguranţă. În cazul în care nu realizaţi aceste activităţi se poate ajunge la răni grave. Instalarea, ajustarea şi montajul uneltei pneumatice pot fi executate doar de persoane califi cate şi instruite. Nu modifi caţi unealta pneumatică. Modifi cările pot reduce efi cacitatea şi nivelul de sigu- ranţă şi de asemenea pot creşte riscul la care este expus operatorul uneltei. Nu aruncaţi instrucţiunile de siguranţă, trebuie să le transmiteţi operatorului uneltei. Nu utilizaţi unealta pneumatică, în cazul în care este avariată. Unealta trebuie inspectată periodic pentru a descoperi vizibilitatea informaţiilor cerute de standardul ISO 11148. Angajatorul/ utilizatorul trebuie să ia legătura cu producătorul pentru a schimba plăcuţa nominală de fi ecare dată când este necesar. Pericolele legate de piesele aruncate Defectarea piesei prelucrate, accesoriilor sau chiar a uneltei introduse pot duce la reculul piesei cu o viteză foarte mare. Trebuie să purtaţi în permanenţă protecţie pentru ochi rezistentă la lovituri. Nivelul de protecţie trebuie să corespundă muncii prestate. Trebuie să vă asiguraţi că obiectul prelucrat este fi xat sigur.53

Pericolele legate de prindere Pericolele legate de prindere pot duce la sufocare, scalpare şi/ sau rănire în cazul în care hainele largi, bijuteriile, părul sau mă- nuşile nu se afl ă departe de unealtă sau accesorii. Mănuşile pot fi prinse de colectorul rotativ ceea ce poate duce la tăierea sau ruperea degetelor. Mănuşile acoperite cu cauciuc sau cele întărite cu metal se pot prinde uşor în accesoriile instalate pe colectorul uneltei. Nu purtaţi mănuşi largi sau mănuşi cu degete tăiate sau rupte. Nu prindeţi colectorul, accesoriul sau prelungitorul cu mâna. Ţineţi mâinile departe de colectoarele care se rotesc. Pericolele legate de lucru Utilizatorul uneltei îşi expune mâinile la pericole de genul: strivire, lovire, tăiere, frecare precum şi fi erbinte. Trebuie să purtaţi mănuşi adecvate pentru protecţia mâinilor. Operatorul şi personalul de întreţinere trebuie să fi e fi zic capabili să se descurce cu cantitatea, masa şi puterea uneltei. Ţineţi unealta corect. Fiţi mereu pregăti ţi să vă opuneţi la mişcările normale precum şi neaşteptate şi aveţi ambele mâini mereu disponibile. În cazul în care sunt necesare mijloace care absorb reacţia de cuplu, se recomandă utilizarea unui braţ de susţinere acolo unde este posibil. Atunci când nu există această posibilitate se recomandă utilizarea unor suporturi laterale pentru uneltele simple precum şi pentru cele cu mâner pistolet. Vă recomandăm utilizarea unor bare de reacţie pentru maşinile de înşurubat la unghi. Se recomandă utilizarea unor mijloace de absorbţie a cuplului de reacţie de sus în orice caz: 4 Nm pentru uneltele simple, 10 Nm pentru uneltele cu mâner pistolet, 60 Nm pentru maşinile de înfi letat la unghi. Trebuie să diminuaţi presiunea de pe butonul de pornire şi oprire în caz de pană de curent. Utilizaţi doar agenţii de gresare recomandaţi de producător. Degetele se pot strivi în mşinile de înfi letat cu mânere deschise. Nu utilizaţi unealta în spaţii limitate şi protejaţi-vă de strivirea mâinii între unealtă şi piesa prelucrată, în special în timp ce desfi letaţi. Pericolele legate de mişcări repetate Atunci când utilizaţi unealta pneumatică la lucru ce constă în mişcări repetate, operatorul este expus la disconfortul în zona pal- melor, braţelor, umerilo, gâtului şi a altor părţi corporale. În cazul în care utilizaţi unealta pneumatică, operatorul trebuie să aibă o poziţie confortabilă care asigură aşezarea corectă a tălpilor şi evitaţi poziţiile ciudate sau cele care nu asigură echilibru. Operatorul trebuie să schimbe poziţia în cazul în care lucrează mult timp, acest fapt ajută la evitarea disconfortului şi a oboselii. În cazl în care operatorul prezintă asemenea simptome precum: disconfort durabil sau repetat, durere, durere pulsabilă, furnicare, amorţire, asturime sau înţepenire. Nu trebuie să le ignore ci să informeze angajatorul despre acest fapt şi să apeleze la sfatul unui medic. Pericolele cauzate de accesorii Decuplaţi unealta de la sursa de alimentare înainte de a schimba unealta de prelucrare sau accesoriul introdus. Nu atingeţi ajutajele sau accesoriile atunci când unealta este în funcţiune, acest fapt măreşte riscul de tăiere, arsuri sau de rănire în urma vibraţiilor. Utilizaţi accesorii şi materiale de exploatare doar cu dimensiunea şi tipul recomandat de producător. Utilizaţi doar ajutaje cu percuţie în condiţie bună, cele în stare precară sau ajutajele fără percuţie utilizate în uneltele cu percuţie se pot fi sura şi deveni proiectile. Pericolele legate de locul de muncă Alunecările, împiedicările şi căzăturile sunt cauzele principale care duc la leziuni. Fiţi ateţi la suprafeţele lunecoase care pot apărea datorită utilizării uneltei precum şi la pericolul de împiedicare cauzat de instalaţia de aer. Procedaţi prudent în mediul ne- cunoscut. Pot exista pericole ascunse, cum ar fi electricitatea sau alte linii utile. Unealta pneumatică nu este destinată pentru uz în zonele expuse la explozii şi nu este izolată de contactul cu energie electrică. Asiguraţi-vă că nu există cabluri electrice, ţevi de gaz, etc., care pot fi periculoaze în caz de deteriorare cu unealta. Pericolele legate de vapori şi pulberi Pulberile şi vaporii cauzaţi de utilizarea unealtei pneumatice pot înrăutăţi sănătatea (de exemplu cancer, defecte congenitale, astmă şi/ sau iritaţii ale pielii), sunt indispensabile: evaluarea riscului şi implementarea mijloacelor corespunzătoare de control cu referire la pericolele respective. Evaluarea riscului trebuie să conţină impactul prafului generat la utilizarea uneltei şi posibilitatea de ridicare a prafului existent. Orifi ciul de evacuare a aerului trebuie îndreptat astfel încât să minimizaţi ridicarea prafului în mediu prafuit. Acolo unde există praf sau vapori, prioritatea trebuie să fi e controlul acestora în sursa de emisie. Toate funcţiile integrate şi accesoriile pentru colectarea, extragerea sau reducerea cantităţii de praf sau fum trebuie să fi e utilizate şi menţinute corect în conformitate cu recomandările producătorului. Folosiţi mijloacele de protecţie a căilor respiratorii în conformitate cu instrucţiunile angajatorului şi conform cu cerinţele de igienă şi siguranţă. Pericolul legat de zgomot Expunerea, fără protecţie la un nivel ridicat de zgomot poate duce la pierderea defi nitivă şi iremediabilă a auzului precum şi la alte probleme, cum ar fi ţiuitul în urechi (zumzet, fl uierat, ţiuit sau piuit în urechi). Evaluarea riscului precum şi implementarea mijloacelor corespunzătoare de control cu privire la aceste pericole. Controalele corespunzătoare care au drept scop diminuarea riscului pot include asemenea acţiuni de genul: materiale de amortizare care previn „ţiuitul” obiectului prelucrat. Folosiţi mijloace de protecţie auditivă în conformitate cu instrucţiunile angajatorului precum şi în conformitate cu cerinţele de igienă şi siguranţă. Operarea şi întreţinerea uneltei pneumatice trebuie să fi e realizată în conformitate cu recomandările instrucţiunilor de operare, permite evitarea creşterii nivelului de zgomot inutil. În cazul în care unealta pneumatică este dotată cu amortizor, trebuie să vă asiguraţi mereu că este montat corect atunci când unealta este în uz. Selectaţi, întreţineţi şi schimbaţi uneltele uzate conform recomandărilor din instrucţiunile de utilizare. Acest fapt permite evitarea creşterii inutile a zgomotului.54

Pericolul legat de vibraţii Expunerea la vibraţii poate duce la afectarea defi nitivă a nervilor şi a irigării antebraţelor şi braţelor. Ţineţi mâinile departe de prizele maşinielor de înfi letat. Trebuie să vă îmbrăcaţi gros atunci când lucraţi la temperaturi scăzute şi să ţineţi mâinile calde şi uscate. În caz de amorţire, furnicare, durere sau albire a pielii degetelor şi mâinilor, încetaţi să utilizaţi unealta pneumatică, apoi informaţi angajatorul şi apelaţi la sfatul unui medic. Operarea şi întreţinerea uneltei pneumatice conform cu recomandările instruc- ţiunilor de utilizare, permite evitarea creşterii inutile a nivelului de vibraţii. Nu utilizaţi ajutaje uzate sau nepotrivite deoarece acest fapt poate duce la creşterea nivelului de vibraţii. Selectaţi, întreţineţi şi schimbaţi uneltele introduse uzate conform recomandărilor din instrucţiunile de utilizare. Acest fapt permite evitarea creşterii inutile a nivelului de vibraţii. Acolo unde este posibil trebuie să montaţi o piesă de protecţie. În cazul în care este posibil trebuie să sprijiniţi greutatea pe un suport, instrument de tensionare sau de echilibrare. Prindeţi uşor dar sigur unealta, luând în evidenţă forţele necesare de reacţie, deoarece pericolul ce provine de la vibraţii este de obicei mai mare atunci când forţa de prindere este mai mare. Instrucţiuni adiţionale de siguranţă referitoare la uneltele pneumatice Aerul sub presiune poate provoca răni grave: - decuplaţi mereu fl uxul de aer, eliminaţi aerul sub presiune din furtun şi decuplaţi unealta de la sursa de aer când: nu este utilizată, înainte de schimbarea accesoriilor sau la efectuarea reparaţiilor; - nu îndreptaţi niciodată aerul spre dumneavoastră sau oricine altcineva. Lovirea cu furtunul poate provoca răni grave. Trebuie să verifi caţi mereu dacă furtunurile şi accesoriile nu sunt deteriorate sau dacă nu joacă. Aerul rece trebuie îndreptat departe de mâini. Nu utilizaţi conectorul rapid la orifi ciul de intrare în unealta cu percuţie şi cu aer-hidraulică. Utilizaţ i conectori fi letaţi efectuaţi din oţel călit (sau material cu rezistenţă similară). De fi ecare dată când sunt utilizate conexiuni fi letate universale (conexiuni cu cârlig, trebuie să utilizaţi bolţuri şi conectori de protejare şi pentru a preveni posibilitatea de deteriorare a conexiunilor între furtunuri precum şi între furtun şi unealtă. Nu depăşiţi presiunea maximă indicată a aerului pentru unealtă. Presiunea aerului are importanţă critică pentru siguranţă şi infl uenţează randamentul în siste- mele cu cuplu rotativ ajustabil şi unelte cu rotaţii continue. În acest caz trebuie să se respecte cerinţele privitoare la lungime şi diametrul furtunului. Nu trageţi de furtun pentru a transporta unealta.

CONDITII DE EXPLOATARE

Trebuie verifi cat, dacă sursa de aer comprimat perimte producerea presiuii de lucru corespunzătoare, cât va asigura debitul de aer necesar. In cazul în care presiunea este prea mare trebuie adaptat reductor cât şi supapă de siguranţă. Scula pneumatică trebuie să fi e alimentată prin intermediul fi ltrului şi lubrefi antului. Asigurând în acest caz aer curat şi umezit cu ulei. Totdeauna, înainte de fi ecare utilizare, trebuie verifi cat fi ltrul şi eventual curăţat sau competat nivelul uleiului în gresor. Asigurând în acest mod exploataţia corespunzătoare a sculei prelungind totodată durabilitatea ei. Contrafi şa transversală trebuie ajustată la întrebuinţarea respectivă. Intrebuinţând dispozitive de prindere suplimentare sau su- porţi ajutători, trebuie săte asiguri, că utilajul este fi xat corect şi sigur. Trebuie să ai o atitudine corespunzătoare care va permite combatarea mişcării normale sau neaşteptate a sculei întrebuinţate, provocată de momentul de rotaţie. Este interzisă aproprierea mâinilor cât şi a altor părţi corporale în raza acţionare a contrafi şei transversale, deoarece este amenin- ţarea suferirii leziunilor grave. Sculele ajutătoare utilizate, trebuie să fi e adaptabile la lucru cu utilaj pneumatic. Sculele ajutătoare trebuie să fi e efi cace, curate şi nedefectate, iar dimensiune lor să corespundă cu dimensiunea antrenorului. Este interzisă prefa- cerea cheilor sau a antrenorului. UTILIZAREA UTILAJULUI Totdeauna, înainte de utilizarea utilajului trebuie să te asiguri că, nici un element al sistemului pneumatic nu este defectat. In cazul constatatării a oricărui fel de defect, fără întârziere, elementul defectat trebuie neapărat înlocuit cu altul nou fără defect. Inainte de utilizarea sistemului pneumatic, trebuie uscată umezeala condensată în interiorul sculei, în compresor şi conducte. Ataşarea sculei la sistemul pneumatic Figura arată felul recomandat cum trebuie ataşată scula la sistemul pneumatic. Felul arătat asigură folosirea efectivă a sculei, totodată prelungirea durabilităţii sculei. In orifi ciul de intrarea aerului, dă drumul la câteva picături de ulei cu vizcozitatea SAE 10. La fi letul orifi ciului de intrarea aerului se înşureubează tare şi sigur piesa de racordare cu tubul de alimentare cu aer.(II) Pe dispozitivul de prindere (pe antrenor) trebuie fi xat capătul corespunzător. La lucrul cu scule pneumatice întrebuinţaţi doar echipament adaptabil la lucru cu scule percutante. Ajustează direcţia de rotire corespunzătoare. Litera F arată că rotaţiile sunt în aceiaş direcţie cum merg acele cesului, Litera R - rotaţii contrare mersului acelor de ceas. Acolo unde este posibil reglează presiunea (momentul de rotaţie). Se leagă utilajul la sistemul pneumatic întrbuinţând furtun cu diametrul interior de 1/2”. Asigură-te, că rezistenţa furtunului nu este mai mică de 1,38 Mpa.(III)55

Porneşte scula pe timp de câteva secunde, pentru a te convinge că nu apar nici un fel de sunete sau vibraţii. Lucrul cu chei tubulare percutante Inainte de a înşuruba cu cheia şurub sau piuliţă, şurubul sau piuliţa trebuie întăi înşurubate cu mâna pe fi letul respectiv (vre-o două spire). Asiugură-te că ai ales bine dimensiunea cheiei tubulare pentru înşurubarea sau deşurubarea elementului respectiv. Dimensiunile rău alese, în consecinţă pot distruge atât cheia cât şi piuliţa sau şurubul. Inşurubarea şi deşurbarea Reglează presiunea în sistemul pneumatic în aşa fel încât să nu depăşească valoarea maxima pentru scula respectivă. Ajusteazecţia de rotire corespunzătoare (F – înşurubarea, R- deşurubarea), cât şi momentul de rotaţie. (V) Pe antrenorul sculei montează cheia tubulară corespunzătoare. (IV) Ataşează cheia la sistemul pneumatic. Pune cheia cu capătul montat pe elementul de deşurubat sau de înşurubat. Apasă treptat asupra trăgaciului sculei. Duprminarea lucrului se demontează sistemul pneumatic iar scula trebuie conservată. INTRETINEREA Curăţind scula, nu întrebuinţa nici odată benzină, solvenţi, sau alt fel de lichide infl amabile. Vaporii se pot aprinde, provocând ex- plozia sculei şi în consecinţă leziuni grave. Solvenţii întrebuinţaţi la curăţirea dispozitivului de prinderea (fi xarea) sculei ajutătoare şi a carcasei pot îmuia garniturile de etanşare. Inainte de a începe lucrul cu scula, ea trebuie bine uscată. In cazul în care vei constata orice fel de neregularităti în funcţionarea utilajului, imediat trebuie detaşat dela sistemul pneumatic. Toate elementele sistemului pneumatic trebuie să fi e asigurate împotriva murdăriilor. Murdăriile, care s-ar găsi în sistemul pneu- matic pot distruge utilajul şi alte elemente ale sistemului pneumatic. Conservarea utiljului înainte de fi ecare utilizare Se detaşează utilajul dela sistemul pneumatic. Inainte de fi ecare utilizare, în orifi ciul de intrarea aerului, trebuie introdusă o cantitate mică de lichid de conservare (de ex. WD-40). Ataşează utilajul la istemul pneumatic şi porneşte-l pe timp de 30 de secunde. In acest timp lichidul de conservare intră în interiorul utilajului, curăţind- ul. Din nou trebuie deataşat dela sistemul pneumatic. Prin orifi ciul de intrarea aerului şi în orofi cile destinate pentru ungere, trebuie dat drumul la o mică cantitate de ulei SAE 10, des- tinat pentru conservarea utilajelor pneumatice. Ataşează utilaju şi porneşte-l pe scurt timp. Atenţie! WD-40 nu poate servi ca ulei specifi c de ungere. Surplusul de ulei, care a ieşit prin orifi ciile de ieşire, trebuie şters. Uleiul neşters poate defecta etanşările utilajului. Alte acţiuni de conservare Inainte de fi ecare utilizare se recomandă să verifi ci utilajul, dacă vre-un element nu a fost cumva defectat. Antrenorul, dispozitivele de fi xare şi axul trebuie întreţinute curate. Se recomandă, ca la fi ecare 6 luni, sau după 100 de ore de funcţionare, utilajul trebuie încredinţat unui atelier de specialitate autorizat spre a fi revizuit. Dacă utilajul afost utilizat fără respectarea recomandărilor referitor la sistemul de alimentare cu aer, trebui dat la revizuit mai des. Eliminarea defectelor Imediat, după apariţia oricărui fel de defect, utilizarea trebuie întreruptă. Utilizarea utilajului cu defect poate provoca leziuni. Orice repa- raţie sau schimbarew a elementelor utilajului, trebuie să fi e efectuate de persoane califi cate în acest domeniu la atelier de specialitate. Deranjamentul Posilibitatea eliminării Utilajul are rotaţiile prea mici sau nu porneşte deloc In orifi ciul de intrarea aerului, dă drumul la o mică cantitate de ulei WD-40. Porneşte utilajul pe timp de câteva secunde. Este posibil ca paletele să se lipească de rotor. Pornrşte din nou utilajul dar doar pe timp de 30 de secunde. Unge utilajul cu o mică titate de ulei. Atenţie! Excesul de ulei poate micşora puerea utilajului. In acest caz trebuie curăţată acţiarea. Utilajul porneşte iar apoi încetineşte mesul Compresorul nu asigură cantitatea necesară de aer. Utilajul porneşte datorită presiunii aerului din rezervor. Compresorul nu reuşeşte să completeze lipsa pii aerului din rezervor. Utilajul trebuie acţiat de un comprsor cu debit mai mare. Putere insufi cientă Trebuie să te asiguri că furtunele au diametrul interior de cel puţin 1/2”. Verifi că ajustarea presiunii, dacste pusă pe valoarea maximă. Asigură-te că utilajul este corect curăţat. In cazul lipsei de rezultate pozitive, utilajul trebuie dat la reparat. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.56

Sculele uzate sunt materiale de recuperat – nu este permis de ale arunca la gunoiul de casă, deoarece conţin substanţe pericu- loase pentru sănătatea oamenilor cât şi pentru mediu!. Vă rugăm să ajutaţi activ la administrarea economică a resurselor naturale cât şi la protejarea mediului natural, predând utilajul uzat spre a fi recuperat de către intreprinderile corespunzătoare. Cu scopul de a evita cantitatea deşeurilor de debitare, este necesară utilizarea lor din nou, dar după ce vor fi recuperate prin reciclare sau în alt mod.57 MANUAL ORIGINAL
