РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT09525 Yato

1. входное воздушное отверстие

4. реверсивный переключатель

6. регулировка давления

11. соединитель шланга

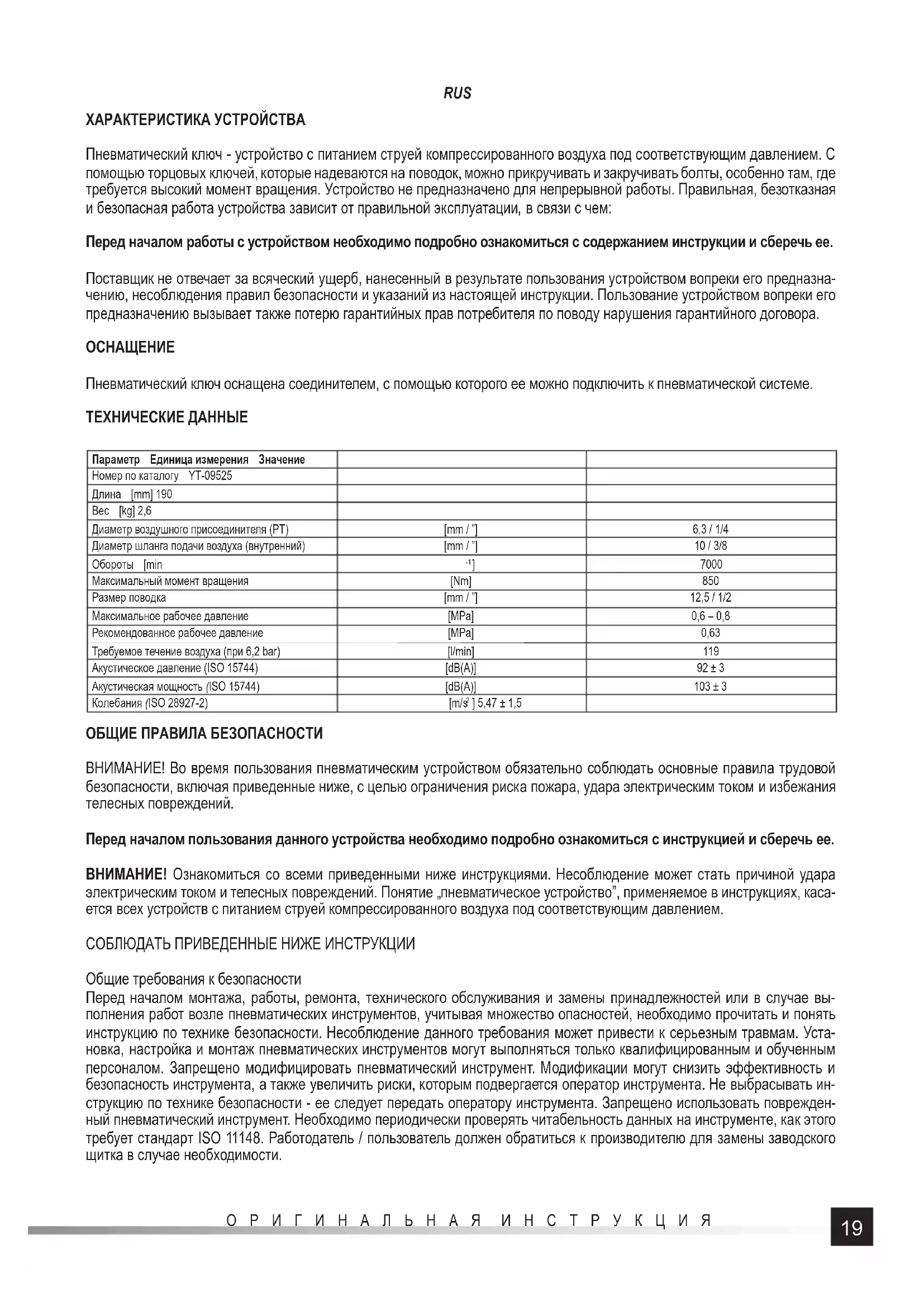

Пневматический ключ оснащена соединителем, с помощью которого ее можно подключить к пневматической системе. ТЕХНИЧЕСКИЕ ДАННЫЕ Параметр Единица измерения Значение Номер по каталогу YT-09525 Длина [mm] 190 Вес [kg] 2,6 Диаметр воздушного присоединителя (PT) [mm / ”] 6,3 / 1/4 Диаметр шланга подачи воздуха (внутренний) [mm / ”] 10 / 3/8 Обороты [min

] 7000 Максимальный момент вращения [Nm] 850 Размер поводка [mm / ”] 12,5 / 1/2 Максимальное рабочее давление [MPa] 0,6 – 0,8 Рекомендованное рабочее давление [MPa] 0,63 Требуемое течение воздуха (при 6,2 bar) [l/min] 119 Акустическое давление (ISO 15744) [dB(A)] 92 ± 3 Акустическая мощность (ISO 15744) [dB(A)] 103 ± 3 Колебания (ISO 28927-2) [m/s

] 5,47 ± 1,5 ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ВНИМАНИЕ! Во время пользования пневматическим устройством обязательно соблюдать основные правила трудовой безопасности, включая приведенные ниже, с целью ограничения риска пожара, удара электрическим током и избежания телесных повреждений. Перед началом пользования данного устройства необходимо подробно ознакомиться с инструкцией и сберечь ее. ВНИМАНИЕ! Ознакомиться со всеми приведенными ниже инструкциями. Несоблюдение может стать причиной удара электрическим током и телесных повреждений. Понятие „пневматическое устройство”, применяемое в инструкциях, каса- ется всех устройств с питанием струей компрессированного воздуха под соответствующим давлением. СОБЛЮДАТЬ ПРИВЕДЕННЫЕ НИЖЕ ИНСТРУКЦИИ Общие требования к безопасности Перед началом монтажа, работы, ремонта, технического обслуживания и замены принадлежностей или в случае вы- полнения работ возле пневматических инструментов, учитывая множество опасностей, необходимо прочитать и понять инструкцию по технике безопасности. Несоблюдение данного требования может привести к серьезным травмам. Уста- новка, настройка и монтаж пневматических инструментов могут выполняться только квалифицированным и обученным персоналом. Запрещено модифицировать пневматический инструмент. Модификации могут снизить эффективность и безопасность инструмента, а также увеличить риски, которым подвергается оператор инструмента. Не выбрасывать ин- струкцию по технике безопасности - ее следует передать оператору инструмента. Запрещено использовать поврежден- ный пневматический инструмент. Необходимо периодически проверять читабельность данных на инструменте, как этого требует стандарт ISO 11148. Работодатель / пользователь должен обратиться к производителю для замены заводского щитка в случае необходимости.20 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Опасности, связанные с выбрасываемыми элементами Повреждение обрабатываемого предмета, принадлежностей или даже сменного рабочего инструмента может стать при- чиной выброса элемента на высокой скорости. Всегда необходимо использовать ударопрочную защиту для глаз. Степень защиты следует подбирать в зависимости от выполняемой работы. Убедиться, что обрабатываемый предмет надежно

Опасности, связанные с запутыванием Запутывание может стать причиной удушья, оскальпирования и/или травмы, если свободная одежда, украшения, во- лосы и перчатки не удерживать вдали от инструментов или принадлежностей. Перчатки могут намотаться на поводок и привести к отрезанию или перелому пальцев. Перчатки, покрытые резиной или армированные металлом, могут легко на- мотаться на насадки, установленные на поводке инструмента. Не использовать свободные, не прилегающие перчатки или перчатки с отрезанными или обтрепанными пальцами. Категорично запрещено держать поводок, насадку или удлинитель насадки. Руки необходимо держать вдали от вращающихся поводков. Опасности, связанные с работой Во время использования инструмента руки оператора могут подвергаться следующим опасностям: дробление, удары, отрезание, стирание, ожоги. Необходимо использовать соответствующие перчатки для защиты рук. Оператор и обслужи- вающий персонал должны быть физически в состоянии справиться с размером, весом и мощностью инструмента. Сле- дует правильно держать инструмент. Быть готовым отреагировать на нормальные или неожиданные движения, а также всегда быть готовым использовать обе руки. В случае, когда требуются средства для поглощения вращающего момента реакции, рекомендуется использовать поддерживающее плечо, везде, где это возможно. Однако, если это невозможно, тогда рекомендуется использовать боковые ручки для прямых инструментов и инструментов с пистолетной рукояткой. Рекомендуется использовать реактивную штангу для угловых отверток. В любом случае, рекомендуется использовать средства для поглощения вращающего момента реакции свыше: 4 Нм для прямых инструментов, 10 Нм для инстру- ментов с пистолетной рукояткой, 60 Нм для угловых отверток. Необходимо ослабить нажим на устройство запуска и остановки в случае отключения электрической энергии. Следует использовать только рекомендованные производителем смазочные материалы. Пальцы могут быть раздроблены дрелями с открытыми патронами. Не использовать инструменты в ограниченном пространстве, а также избегать попадания и раздробления рук между инструментом и обрабатываемым элементом, особенно во время отвинчивания. Опасности, связанные с повторяющимися движениями Во время использования пневматических инструментов для работы, связанной с повторяющимися движениями, опера- тор может чувствовать дискомфорт в руках, плечах, предплечьях, шее или других частях тела. В случае использования пневматических инструментов, оператор должен занять удобное положение, обеспечивающее правильное расположение стоп, и избегать странных или не обеспечивающих равновесия положений. Оператор должен менять положение во время длительной работы, это поможет избежать дискомфорта и усталости. Когда оператор испытывает такие симптомы как: постоянный или повторяющийся дискомфорт, боль, пульсирующую боль, покалывание, онемение, жжение или окочене- лость, он не должен их игнорировать, а обязан сообщить о них своему работодателю и обратиться к врачу. Опасности, связанные с принадлежностями Отсоединить устройство от источника питания перед заменой сменных рабочих инструментов или принадлежностей. Не касаться насадок и принадлежностей во время работы инструмента, поскольку это увеличивает риск получения порезов, ожогов или травм, вызванных вибрацией. Использовать принадлежности и расходные материалы только рекомендован- ных производителем размеров и типов. Можно использовать ударные насадки только в хорошем состоянии, неударные насадки или насадки в плохом состоянии могут разломаться и разлететься в разные стороны с большой силой. Опасности, связанные с местом работы Скольжения, спотыкания и падения являются главными причинами травм. Остерегаться скользких поверхностей, об- разованных в результате использования инструмента, а также спотыканий о шланги пневматической установки. Соблю- дать осторожность в незнакомой обстановке. Могут иметь место скрытые опасности, такие как электричество или другие коммуникации. Пневматический инструмент не предназначен для использования во взрывоопасных зонах и не имеет электроизоляции. Убедиться, что отсутствуют какие-либо электрические провода, газовые трубы и т.п., которые могут создать опасность в случае повреждения во время использования инструмента. Опасности, связанные с парами и пылью Пыль и пары, образованные в результате использования пневматического инструмента, могут стать причиной ухудшения здоровья (например, рак, врожденные пороки, астма и/или дерматит). Поэтому необходимо оценить риски и внедрить соответствующие средства контроля над данными факторами. Оценка рисков должна включать оценку влияния пыли, образованной в результате использования инструмента, и возможность поднятия в воздух существующей пыли. Поток выходящего воздуха необходимо направлять таким образом, чтобы свести к минимуму поднятие пыли в запыленной среде. В местах возникновения пыли или паров, их контроль в источнике выброса должен стать приоритетом. Все инте-21 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS грированные функции и оборудование для сбора, извлечения пыли (дыма) либо уменьшения ее количества должны ис- пользоваться правильно и обслуживаться в соответствии с инструкциями производителя. Использовать средства защиты органов дыхания в соответствии с указаниями работодателя и согласно требованиям по гигиене и безопасности. Опасности, вызванные шумом Воздействие шума высокого уровня без надлежащей защиты может стать причиной постоянной и необратимой поте- ри слуха, а также других проблем, таких как, шум в ушах (звон, жужжание, свист или гудение). Необходимо оценить риски и внедрить соответствующие средства контроля над данными факторами. Соответствующий контроль с целью снижения риска может включать использование демпфирующих материалов, предотвращающих „звон” обрабатываемого предмета. Использовать средства защиты слуха следует в соответствии с инструкциями работодателя и в соответствии с требованиями по гигиене и безопасности. Эксплуатация и техническое обслуживание пневматического инструмента должны осуществляться в соответствии с инструкциями по эксплуатации - это позволит избежать ненужного увеличения уровня шума. Если пневматический инструмент оснащен глушителем, всегда необходимо убедиться, что во время ис- пользования инструмента он установлен правильно. Выбирать, обслуживать и заменять изношенные сменные рабочие инструменты следует согласно инструкции по эксплуатации. Это позволит избежать ненужного увеличения шума. Опасности, вызванные вибрациями Вибрация может привести к необратимому повреждению нервов и кровоснабжения кистей и рук. Руки следует держать на соответствующем расстоянии от патрона дрели. Необходимо тепло одеваться во время работы в холодную погоду, и руки должны быть теплыми и сухими. В случае онемения, покалывания, боли или при побелении кожи на пальцах и руках, необходимо прекратить работать с пневматическим инструментом, сообщить работодателю и обратиться к врачу. Со- блюдение указаний инструкции по эксплуатации во время использования и технического обслуживания пневматического инструмента позволит избежать ненужного увеличения уровня вибрации. Не использовать изношенных или плохо припа- сованных насадок, поскольку это может привести к значительному увеличению уровня вибрации. Выбирать, обслуживать и заменять изношенные сменные рабочие инструменты следует согласно инструкции по эксплуатации. Это позволит избежать ненужного увеличения вибраций. По возможности монтаж следует выполнять с использованием защитных экра- нов. Если это возможно, инструмент следует поддерживать с помощью стойки, натяжителя или балансира. Инструмент необходимо держать легко, но надежно, учитывая возможные силы реакции, поскольку опасность, вызванная вибрацией, как правило, возрастает при большем усилии зажима. Дополнительные инструкции по безопасности для пневматических инструментов Сжатый воздух может привести к серьезным травмам: - всегда отключать подачу воздуха, стравить давление воздуха из шланга и отсоединить инструмент от подачи воздуха, если: инструмент не используется, перед заменой принадлежностей или во время выполнения ремонтных работ; - никогда не направлять струю воздуха на себя или других людей. Удар шлангом может привести к серьезным травмам. Всегда необходимо проверять шланги и соединения на предмет наличия повреждений, а также не ослаблены ли они. Не следует направлять на руки струю холодного воздуха. Не ис- пользовать быстроразъемные соединения на входе ударных и воздушно-гидравлических инструментов. Использовать резьбовые соединения из закаленной стали (или материала с аналогичной прочностью). Каждый раз, когда используются универсальные винтовые соединения (штифтовые соединения), необходимо применять стержни и соединители, предо- храняющие от возможных повреждений соединений между шлангами, а также между шлангом и инструментом. Не превы- шать указанного для инструмента максимального давления воздуха. Давление воздуха имеет критическое значение для безопасности и влияет на производительность в системах с регулируемым вращающим моментом, а также инструментов с постоянными оборотами. В этом случае, должны быть сохранены требования к длине и диаметру шлангов. Категорично запрещено переносить инструмент, держа его за шланг. ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ Необходимо убедиться в том, что источник компрессированного воздуха обеспечивает требуемое рабочее давление и со- ответствующее течение воздуха. В случае чрезмерного давления воздуха питания следует воспользоваться редуктором с предохранительным клапаном. Пневматическое устройство должно питаться с использованием системы фильтра и мас- ленки. Это обеспечит чистоту и одновременно увлажнение воздуха маслом. Состояние фильтра и масленки необходимо проверять перед каждым пуском и в случае потребности очистить фильтр или добавить масла в масленку. Это обеспечит надлежащую эксплуатацию устройства и повысит его живучесть. Необходимо правильно приспособить реактивную штангу к данному виду работы. В случае применения дополнительных рукояток или опорных стоек следует убедиться в том, что инструмент правильно и надежно закреплен. Необходимо принять соответственную позу, обеспечивающую противодействие нормальным или неожиданным движени- ям устройства, вызванным моментом вращения. Запрещается держать руки и другие части тела в зоне действия реактивной штанги, это грозит серьезными телесными повреждениями.22 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Применяемые торцовые ключи и другие инструменты должны быть адаптированными к работе с пневматическими устройствами. Вставляемые инструменты должны быть чистыми, исправными и без повреждений, а их размер – совпа- дать с размером поводка. Запрещается переделывать гнезда ключей или поводка. ПОЛЬЗОВАНИЕ УСТРОЙСТВОМ Перед каждым пуском устройства следует убедиться в том, что не повредился ни один элемент пневматической системы. Если обнаружены повреждения, следует немедленно заменить неисправные элементы системы новыми. Перед каждым применением пневматической системы следует ликвидировать конденсированную влагу внутри устрой- ства, компрессора и шлангов. Подключение устройства к пневматической системе На рисунке изображен рекомендованный способ подключения устройства к пневматической системе. Указанный способ обеспечивает наиболее эффективное пользование устройством и повышает его живучесть. Ввести несколько капель масла вязкости SAE 10 через входное воздушное отверстие. К резьбе входного воздушного отверстия надежно прикрутить соответственную насадку, обеспечивающую подключение шланга подачи воздуха. (II) Установить соответственную насадку на поводке устройства. Во время работы с пневматическими устройствами пользоваться исключительно оснащением, предназначенным для работы с ударными устройствами. Выбрать требуемое направление вращения. Буква F обозначает обороты по часовой стрелке, буква R – обороты против часовой стрелки. Там, где это возможно, отрегулировать давление (момент вращения). Подключить устройство к пневматической системе, пользуясь шлангом внутреннего диаметра 1/2”. Убедиться в том, что прочность шланга равна минимум 1,38MPa. (III) Завести устройство на несколько секунд, чтобы убедиться в том, что оно не издает никаких подозрительных звуков и не

Пользование ударными торцовыми ключами Перед тем, как начать закручивать болт или гайку ключем, следует вручную навинтить болт или гайку на резьбу (минимум два оборота). Убедиться в том, что размер торцового ключа совпадает с закручиваемым или откручиваемым элементом. Несовпадение размеров может вызвать поломку как ключа, так и болта или гайки. Закручивание и откручивание Таким образом отрегулировать дваление в пневматической системе, чтобы не превысить максимальный уровень для данного устройства. Выбрать требуемое направление вращения инструмента (F - закручивание, R - откручивание), а также требуемый момент вращения. (V) Установить на поводке устройства соответственный торцовый ключ. (IV) Подключить ключ к пневматической системе согласно способу. Надеть ключ с установленной насадкой на откручиваемый или закручиваемый элемент. Постепенно нажимать на выключатель устройства. После завершения работы разобрать пневматическую систему и провести консервацию устройства. КОНСЕРВАЦИЯ Запрещается пользоваться бензином, растворителем или другой горючей жидкостью во время очистки устройства. Ис- парения могут воспламениться, вызывая взрыв устройства и серьезные телесные повреждения. Растворители, применяемые во время очистки патрона устройства и корпуса, могут вызвать ухудшение уплотнений. В связи с этим следует старательно просушить устройство перед началом работы. Если обнаружены какие-либо перебои в работе устройства, следует немедленно отключить устройство от пневматиче- ской системы. Все элементы пневматической системы должны быть защищенными от загрязнений. Загрязнения, проникающие в пнев- матическую систему, могут вызвать поломку устройства и других элементов пневматической системы. Консервация устройства перед каждым пуском Отключить устройство от пневматической системы. Перед каждым пуском следует ввести небольшое количество моющей жидкости (напр., WD-40) через входное воздушное

Подключить устройство к пневматической системе и завести примерно на 30 секунд. Благодаря этому моющая жидкость23 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS разойдется внутри устройства и очистит его. Снова отключить устройство от пневматической системы. Небольшое количество масла SAE 10 ввести внутрь устройства через входное воздушное отверстие и отверстия, пред- назначенные для этой цели. Рекомендуется пользоваться маслом SAE 10, предназначенным для консервации пневмати- ческих устройств. Подключить устройство и завести его на краткое время. Внимание! Запрещается пользоваться WD-40 как маслом, предназначенным для смазки. Вытереть масло, которое проникло через выходные отверстия. Оставшееся масло может повредить уплотнение устройства. Прочие работы по консервации Перед каждым применением устройства проверить, нет ли на устройстве видимых следов любых повреждений. Поводки, патроны и шпиндели следует содержать в чистоте. Через каждых 6 месяцев или 100 часов работы следует отдать устройство на осмотр квалифицированному персоналу ремонтной мастерской. Если устройство использовалось без применения рекомендованной системы подачи воздуха, то следует увеличить частоту осмотров устройства. Устранение повреждений Необходимо прервать работу устройством сразу же после того, как было обнаружено любое повреждение. Пользование неисправным устройством может вызвать телесные повреждения. Всяческие ремонты или замены элементов устройства должен проводить квалифицированный персонал уполномоченного ремонтного предприятия. Повреждение Возможный выход из положения Устройство работает на слишком низких оборотах или не заводится Ввести небольшое количество WD-40 через входное воздушное отверстие. Завести устройство на несколько секунд. Лопасти могли приклеиться к ротору. Завести устройство примерно на 30 секунд. Смазать устройство небольшим количеством масла. Внимание! Чрезмерное количество масла может вызвать убыток мощности устройства. В таокм случае следует очистить

Устройство заводится и затем замедляется Компрессор не обеспечивает требуемую подачу воздуха. Устройство заводится за счет воздуха, накопленного в резервуаре компрессора. По мере опорожнения резервуара компрессор не успевает компенсировать недостаток воздуха. Следует подключить устройство к более производительному компрессору. Недостаточная мощность Убедиться в том, что внутренний диаметр применяемых шлангов - минимум 1/2”. Проверить настройку давления, настроено ли на максимальный уровень. Убедиться в том, что устройство очищено и смазано надлежащим образом. Если нет результатов, отдать устройство в ремонт. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой. Использованные устройства являют собой вторичное сырье, в связи с чем запрещается выбрасывать их в мусорник вместе с коммунальными отходами, поскольку они содержат вещества, опасные для здоровья и окружающей среды! Вы можете оказать активную помощь отрасли вторичной переработки сырья и охраны окружающей среды, отдав ис- пользованное устройство в пункт сбора такого рода отходов. С целью ограничения количества уничтожаемых отходов необходимо их вторичное использование путем рециклинга или другого рода переработки.24 ОРИГІНАЛЬНА ІНСТРУКЦІЯ
