MANUALE UTENTE YT09525 Yato

2. raccordo della presa d’aria

4. commutatore di direzione di rotazione

6. regolazione della pressione

11. raccordo del tubo fl essibile

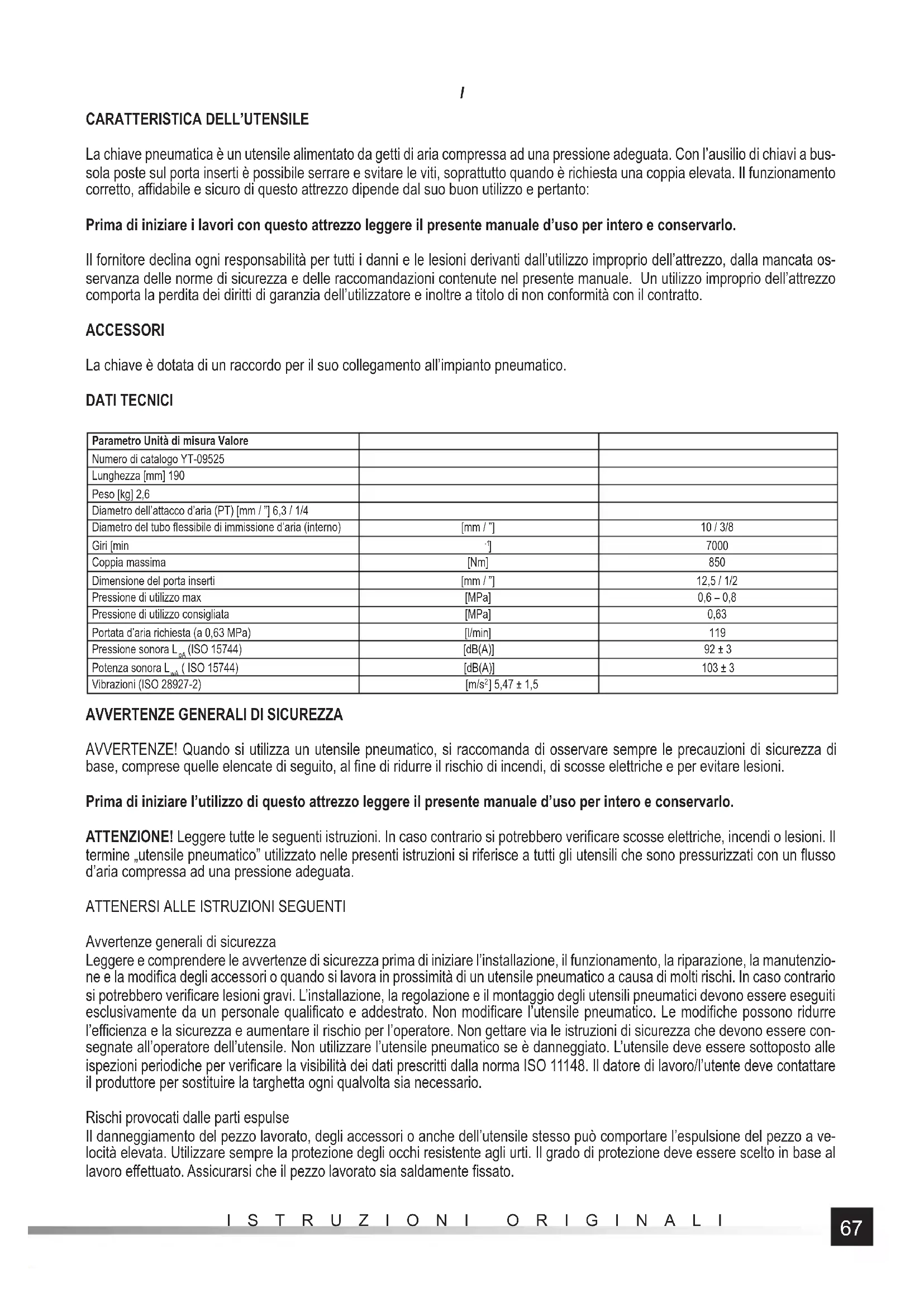

La chiave pneumatica è un utensile alimentato da getti di aria compressa ad una pressione adeguata. Con l’ausilio di chiavi a bus- sola poste sul porta inserti è possibile serrare e svitare le viti, soprattutto quando è richiesta una coppia elevata. Il funzionamento corretto, affi dabile e sicuro di questo attrezzo dipende dal suo buon utilizzo e pertanto: Prima di iniziare i lavori con questo attrezzo leggere il presente manuale d’uso per intero e conservarlo. Il fornitore declina ogni responsabilità per tutti i danni e le lesioni derivanti dall’utilizzo improprio dell’attrezzo, dalla mancata os- servanza delle norme di sicurezza e delle raccomandazioni contenute nel presente manuale. Un utilizzo improprio dell’attrezzo comporta la perdita dei diritti di garanzia dell’utilizzatore e inoltre a titolo di non conformità con il contratto. ACCESSORI La chiave è dotata di un raccordo per il suo collegamento all’impianto pneumatico. DATI TECNICI Parametro Unità di misura Valore Numero di catalogo YT-09525 Lunghezza [mm] 190 Peso [kg] 2,6 Diametro dell’attacco d’aria (PT) [mm / ”] 6,3 / 1/4 Diametro del tubo fl essibile di immissione d’aria (interno) [mm / ”] 10 / 3/8 Giri [min

] 7000 Coppia massima [Nm] 850 Dimensione del porta inserti [mm / ”] 12,5 / 1/2 Pressione di utilizzo max [MPa] 0,6 – 0,8 Pressione di utilizzo consigliata [MPa] 0,63 Portata d’aria richiesta (a 0,63 MPa) [l/min] 119 Pressione sonora L

AVVERTENZE! Quando si utilizza un utensile pneumatico, si raccomanda di osservare sempre le precauzioni di sicurezza di base, comprese quelle elencate di seguito, al fi ne di ridurre il rischio di incendi, di scosse elettriche e per evitare lesioni. Prima di iniziare l’utilizzo di questo attrezzo leggere il presente manuale d’uso per intero e conservarlo. ATTENZIONE! Leggere tutte le seguenti istruzioni. In caso contrario si potrebbero verifi care scosse elettriche, incendi o lesioni. Il termine „utensile pneumatico” utilizzato nelle presenti istruzioni si riferisce a tutti gli utensili che sono pressurizzati con un fl usso d’aria compressa ad una pressione adeguata.

ATTENERSI ALLE ISTRUZIONI SEGUENTI

Avvertenze generali di sicurezza Leggere e comprendere le avvertenze di sicurezza prima di iniziare l’installazione, il funzionamento, la riparazione, la manutenzio- ne e la modifi ca degli accessori o quando si lavora in prossimità di un utensile pneumatico a causa di molti rischi. In caso contrario si potrebbero verifi care lesioni gravi. L’installazione, la regolazione e il montaggio degli utensili pneumatici devono essere eseguiti esclusivamente da un personale qualifi cato e addestrato. Non modifi care l’utensile pneumatico. Le modifi che possono ridurre l’effi cienza e la sicurezza e aumentare il rischio per l’operatore. Non gettare via le istruzioni di sicurezza che devono essere con- segnate all’operatore dell’utensile. Non utilizzare l’utensile pneumatico se è danneggiato. L’utensile deve essere sottoposto alle ispezioni periodiche per verifi care la visibilità dei dati prescritti dalla norma ISO 11148. Il datore di lavoro/l’utente deve contattare il produttore per sostituire la targhetta ogni qualvolta sia necessario. Rischi provocati dalle parti espulse Il danneggiamento del pezzo lavorato, degli accessori o anche dell’utensile stesso può comportare l’espulsione del pezzo a ve- locità elevata. Utilizzare sempre la protezione degli occhi resistente agli urti. Il grado di protezione deve essere scelto in base al lavoro eff ettuato. Assicurarsi che il pezzo lavorato sia saldamente fi ssato.68

ISTRUZIONI ORIGINALI Rischio di impigliamento Il rischio di impigliamento può causare il soff ocamento, la scalpatura e/o il taglio se non si tengono indumenti larghi, gioielli, capelli o guanti lontani dall’utensile o dagli accessori. Guanti possono rimanere impigliati nel porta inserti rotante e possono provocare il taglio o le fratture delle dita. Guanti rivestiti di gomma o rinforzati con metallo possono essere facilmente impigliati nelle punte installate sul porta inserti dell’utensile. Non indossare guanti larghi o con le dita tagliate o sfi lacciate. Non tenere mai il porta inserti, la punta o la prolunga del porta inserto. Tenere le mani lontano dai porta inserti rotanti. Rischi implicati nelle attività di lavoro L’uso dell’utensile può esporre le mani dell’operatore ai pericoli quali schiacciamento, urto, taglio, abrasione e calore. Indossare guanti adatti per la protezione delle mani. L’operatore e il personale addetto alla manutenzione devono essere fi sicamente in grado di gestire la quantità, il peso e la potenza dell’utensile. Tenere l’utensile in maniera corretta. Essere pronti a contrastare mo- vimenti normali o imprevisti e tenere sempre entrambe le mani a disposizione. Quando sono necessari assorbitori di coppia della reazione, si raccomanda, ove possibile, l’uso di un braccio di supporto. Se ciò non fosse possibile, si consiglia tuttavia di utilizzare le impugnature laterali per utensili semplici e attrezzi con impugnatura a pistola. Per cacciaviti angolari si consiglia l’uso di bracci di controllo. In ogni caso, si raccomanda l’uso di assorbitori di coppia per le reazioni superiori a: 4 Nm per attrezzi semplici, 10 Nm per utensili con impugnatura a pistola, 60 Nm per cacciaviti angolari. La pressione sul dispositivo di avviamento e di arresto deve essere allentata in caso di interruzione dell’alimentazione elettrica. Utilizzare solo i lubrifi canti consigliati dal produttore. Le dita possono essere schiacciate nei cacciaviti con pinze aperte. Non utilizzare gli utensili in spazi ristretti o prevenire lo schiacciamento delle mani tra l’utensile e il pezzo lavorato, in particolare durante lo svitamento. Rischi dovuti a movimenti ripetitivi Quando si utilizza un utensile pneumatico per i lavori ripetitivi, l’operatore è esposto al fastidio alle mani, braccia, spalle, collo oppure altre parti del corpo. Quando si utilizza un utensile pneumatico, l’operatore deve assumere una posizione comoda per assicurarsi che i piedi siano posizionati correttamente, ed evitare posizioni strane o sbilanciate. L’operatore deve cambiare la postura durante un lavoro prolungato per evitare il disagio e l’aff aticamento. Se l’operatore soff re di sintomi quali fastidio persi- stente o ripetuto, dolore, dolore pulsante, formicolio, intorpidimento, bruciore o rigidità, è tenuto a riferirli al medico. Non dovrebbe ignorarli, dovrebbe informarne il datore di lavoro e consultare un medico. Pericoli causati dagli accessori Scollegare l’utensile dalla presa di corrente prima di sostituire l’utensile o l’accessorio inserito. Non toccare punte e accessori mentre l’utensile è in funzione, poiché ciò aumenta il rischio di ferite, ustioni o lesioni a causa delle vibrazioni. Utilizzare accessori e materiali di consumo solo nelle dimensioni e nei tipi consigliati dal produttore. Utilizzare solo punte a percussione in buone con- dizioni; lo stato scadente o punte non adatte agli utensili a percussione possono disintegrarsi e diventare un proiettile. Rischi connessi al luogo di lavoro Scivolamenti, inciampi e cadute sono le principali cause di lesioni. Evitare le superfi ci scivolose in seguito all’uso dell’attrezzo e i rischi di inciampo causati dall’installazione ad aria. Procedere con cautela in un ambiente sconosciuto. Ci possono essere pericoli nascosti, come l’elettricità o altre linee di servizio. L’utensile pneumatico non è destinato all’impiego in atmosfere potenzialmente esplosive e non è isolato dal contatto con l’energia elettrica. Assicurarsi che non vi siano cavi elettrici, tubi del gas ecc. che po- trebbero causare danni se utilizzati con l’utensile. Rischi dovuti all’esposizione ai fumi e polveri I fumi e le polveri generati dall’utensile pneumatico possono causare problemi di salute (ad es. cancro, malformazioni congenite, asma e/o dermatiti), è necessario: valutare i rischi e attuare le misure di controllo adeguate in relazione a tali rischi. La valutazio- ne dei rischi deve includere l’impatto della polvere generata dall’utensile e la possibilità di agitare la polvere esistente. L’uscita dell’aria deve essere orientata in modo tale da ridurre al minimo l’agitazione della polvere in un ambiente polveroso. Nel caso in cui si producano polveri o fumi, la priorità dovrebbe essere data al loro controllo alla fonte delle emissioni. Tutte le funzioni e le attrezzature integrate per la raccolta, l’estrazione o la riduzione di polveri o fumi devono essere utilizzate e mantenute corretta- mente, secondo le raccomandazioni del produttore. Utilizzare i dispositivi di protezione della respirazione secondo le istruzioni del datore di lavoro e le norme di igiene e sicurezza. Inquinamento acustico L’esposizione a livelli elevati di rumore può causare una perdita permanente e irreversibile dell’udito e gli altri problemi come l’acufene (ronzio, squilli, fi schi o sibili). È necessaria una valutazione dei rischi e l’attuazione di adeguate misure di controllo di tali rischi. I controlli appropriati per ridurre il rischio possono includere misure quali materiali isolanti per evitare „il ronzio” del pezzo lavorato. Utilizzare le protezioni dell’udito in conformità con le istruzioni del datore di lavoro e con i requisiti di igiene e sicurezza. L’uso e la manutenzione dell’utensile pneumatico devono essere eseguiti secondo le istruzioni del manuale d’uso per evitare un inutile aumento del livello di rumorosità. Se l’utensile pneumatico è dotato di un silenziatore, assicurarsi sempre che sia installato correttamente durante l’utilizzo dell’utensile. Selezionare, mantenere e sostituire gli utensili usurati secondo le istruzioni del ma- nuale d’uso. In questo modo si eviterà un inutile aumento del rumore.69

ISTRUZIONI ORIGINALI Pericolo di vibrazioni L’esposizione alle vibrazioni può causare danni permanenti ai nervi e all’irrorazione sanguigna delle mani e braccia. Tenere le mani lontano dagli alloggiamenti dei cacciaviti. Indossare abiti caldi quando si lavora a basse temperature e tenere le mani calde e asciutte. In caso di intorpidimento, formicolio, dolore o sbiancamento delle dita o delle mani, smettere di usare l’utensile pneu- matico, quindi informare il datore di lavoro e consultare un medico. L’uso e la manutenzione dell’utensile pneumatico in conformità alle istruzioni per l’uso eviteranno un inutile aumento del livello di vibrazioni. Non utilizzare punte usurate o non allineate, in quanto potrebbero causare un aumento signifi cativo del livello di vibrazioni. Selezionare, mantenere e sostituire gli utensili usurati secon- do le istruzioni del manuale d’uso. In questo modo si eviterà un inutile aumento del livello di vibrazioni. Ove possibile, utilizzare una schermatura. Ove possibile, sostenere il peso dell’utensile in una rastrelliera, un tenditore o un attrezzo equivalente. Tenere l’utensile con una presa leggera ma sicura, tenendo conto delle forze di reazione richieste, perché il rischio di vibrazioni è solita- mente maggiore quando la forza di serraggio è maggiore. Istruzioni di sicurezza supplementari per utensili pneumatici L’aria compressa può causare gravi lesioni: - bloccare sempre il fl usso d’aria, eliminare la pressione dell’aria dal tubo fl essibile e togliere l’alimentazione dell’aria quando non è in uso, prima di sostituire gli accessori o di eseguire le riparazioni; - non puntare mai l’aria verso di sé o verso gli altri. Il colpo del tubo fl essibile può causare gravi lesioni. Controllare sempre che i tubi fl essibili e i raccordi non siano danneggiati o allentati. Indirizzare l’aria fredda lontano dalle mani. Non utilizzare un connettore rapido all’ingresso dell’utensile a percussione e dell’attrezzo idraulico ad aria. Utilizzare raccordi fi lettati in acciaio temprato (o in materiale di resistenza simile). Ogni volta che si utilizzano collegamenti a vite universali (collegamenti di registro), è necessario utilizzare bulloni d’arresto e connettori di sicurezza per evitare danni ai collegamenti tra i tubi fl essibili e tra il tubo e l’utensile. Non superare la pressione massima dell’aria specifi cata per l’utensile. La pressione dell’aria è fondamentale per la sicurezza e infl uisce sulle prestazioni dei sistemi a coppia regolabile e degli utensili a rotazione continua. In questo caso è necessario rispettare le prescrizioni relative alla lunghezza e al diametro dei tubi fl essibili. Non trasportare mai l’utensile tenendolo per il tubo fl essibile. CONDIZIONI OPERATIVE Assicurarsi che la fonte di aria compressa generi la pressione di esercizio corretta e fornisca il fl usso d’aria richiesto. Se la pressio- ne dell’aria di alimentazione è troppo elevata, utilizzare un regolatore di pressione con valvola di sicurezza. L’utensile pneumatico deve essere alimentato attraverso il fi ltro e il lubrifi catore. In questo modo si garantisce che l’aria sia pulita e inumidita con olio. Controllare lo stato del fi ltro e del lubrifi catore prima di ogni utilizzo e, se necessario, pulire il fi ltro o compensare la mancanza di olio nel lubrifi catore. In questo modo si garantisce il corretto funzionamento dell’utensile e se ne prolunga la sua durabilità. Se si utilizzano impugnature o staff e di supporto supplementari, assicurarsi che l’utensile sia correttamente e saldamente fi ssato. Adottare una posizione idonea per contrastare movimenti normali o imprevisti dell’utensile dovuti alla coppia. Le chiavi a bussola e gli altri utensili inseribili utilizzati devono essere adatti all’uso con utensili pneumatici. Gli attrezzi inseribili in dotazione devono essere funzionanti, puliti e non danneggiati e le loro dimensioni devono essere adatte a quelle del porta inserti. E’ vietato modifi care gli alloggiamenti delle chiavi o del porta inserti.

UTILIZZO DELL’UTENSILE

Prima di ogni utilizzo dell’utensile, assicurarsi che nessun elemento dell’impianto pneumatico sia danneggiato. Se si notano danni, sostituirlo immediatamente con un componente nuovo non danneggiato. Prima di ogni utilizzo dell’impianto pneumatico eliminare l’umidità condensata all’interno dell’utensile, del compressore e dei tubi. Prima di iniziare il lavoro, fi ssare un’impugnatura supplementare con quattro viti. (VII) Collegamento dell’utensile all’impianto pneumatico La fi gura mostra il metodo consigliato di collegamento dell’utensile all’impianto pneumatico. Il metodo presentato garantirà l’utiliz- zo più effi ciente dell’utensile e prolungherà la sua durabilità. Inserire alcune gocce di olio con viscosità SAE 10 nella presa d’aria. Avvitare saldamente una punta adeguata alla fi lettatura della presa d’aria per collegare il tubo fl essibile di immissione d’aria. (II) Fissare una punta adatta al porta inserti dell’utensile. Per il lavoro con utensili pneumatici, utilizzare solo accessori adatti all’uso con utensili ad impatto. Impostare un senso di rotazione adeguato (V). Il senso di rotazione è indicato da una freccia. Regolare la pressione (coppia). Collegare l’utensile all’impianto pneumatico con un tubo fl essibile di diametro interno di 1/2”. Assicurarsi che il tubo fl essibile abbia una resistenza di almeno 1,38 MPa. (III) Avviare l’utensile per alcuni secondi verifi cando che non vi siano suoni o vibrazioni sospetti. Uso delle chiavi a bussola a percussione Prima di iniziare a serrare il bullone o il dado con una chiave avvitare manualmente il bullone o il dado sulla fi lettatura (eff ettuare70

ISTRUZIONI ORIGINALI almeno due giri). Assicurarsi che la chiave a bussola sia delle dimensioni corrette rispetto all’elemento da svitare o da avvitare. Un dimensionamento errato può danneggiare sia la chiave che il dado e il bullone. Svitamento e avvitamento Regolare la pressione nell’impianto pneumatico in modo da non superare il valore massimo per l’utensile specifi co. Impostare un senso di rotazione dell’utensile corretto e una coppia di serraggio adeguata. (V) Montare sul porta inserti una chiave a bussola adatta. (IV) Collegare la chiave all’impianto pneumatico. Sistemare la chiave con l’apposita punta sul componente da svitare o da avvitare. Premere gradualmente il grilletto dell’utensile. Al termine dei lavori smontare l’impianto pneumatico e procedere alla manutenzione dell’utensile. MANUTENZIONE Non utilizzare mai la benzina, il solvente o un altro liquido infi ammabile per la pulizia dell’utensile. I vapori possono infi ammarsi causando l’esplosione dell’utensile e gravi lesioni. I solventi utilizzati per la pulizia del portautensili e del corpo possono provocare l’ammorbidimento delle tenute. Asciugare accu- ratamente l’utensile prima dell’inizio del lavoro. In caso di rilevamento di qualsiasi tipo di malfunzionamento dell’utensile, bisogna immediatamente scollegare l’utensile dall’im- pianto pneumatico. Tutti gli elementi dell’impianto pneumatico devono essere protetti dalle impurezze. Le impurezze, le quali entrano all’interno dell’impianto pneumatico possono danneggiare l’utensile e gli altri elementi dell’impianto pneumatico. Manutenzione dell’utensile prima di ogni utilizzo Collegamento dell’utensile all’impianto pneumatico Prima di ogni utilizzo far entrare una piccola quantità del liquido di manutenzione (per esempio WD-40) tramite l’ingresso dell’aria. Collega l’utensile all’impianto pneumatico e avvialo per circa 30 secondi. Il suddetto permetterà di distribuire il liquido di manuten- zione all’interno dell’utensile e pulirlo. Collegamento dell’utensile all’impianto pneumatico Inserire all’interno dell’utensile, tramite il foro d’ingresso dell’aria e i fori ad esso destinati, una piccola quantità del lubrifi cante SAE 10. Si consiglia l’uso del lubrifi cante SAE 10, destinato alla manutenzione degli strumenti pneumatici. Collegare l’utensile e avviarlo per un periodo breve. Nota! Il WD-40 non può essere trattato come un lubrifi cante proprio. Eliminare l’eccesso del lubrifi cante, il quale è uscito dai fori di uscita. Il lubrifi cante lasciato può danneggiare le tenute dell’utensile. Altre attività manutentive Prima di ogni utilizzo dell’utensile bisogna controllare se sull’utensile non siano visibili alcuni segni di danneggiamenti. Il trascina- tore, i portautensili e i mandrini devono essere mantenuti puliti. Ogni 6 mesi, o dopo 100 ore di lavoro bisogna consegnare l’utensile al personale qualifi cato in un centro di riparazione per la revisione. Qualora l’utensile fosse stato utilizzato senza l’impiego del sistema di estrazione aria consigliato, bisogna aumentare la frequenza delle revisioni dell’utensile. Eliminazione dei guasti Bisogna immediatamente interrompere l’utilizzo dell’utensile dopo aver rivelato qualsiasi tipo di guasto. L’utilizzo dell’utensile non funzionante può causare le lesioni. Ogni riparazione o sostituzione degli elementi dell’utensile devono essere eseguiti da perso- nale qualifi cato in un centro di riparazione autorizzato. Guasto Rimedio possibile L’utensile raggiunge la velocità troppo bassa o non si accende Tramite il foro dell’ingresso dell’aria far entrare una piccola quantità del WD-40. Avviare l’utensile per qualche secondo. Le palette potevano attaccarsi al rotore. Avviare l’utensile per circa 30 secondi. Lubrifi ca l’utensile con una piccola quantità del lubrifi cante. Nota! L’eccesso di lubrifi cante può causare la riduzione della potenza dell’utensile. In questo caso si deve pulire il motore. L’utensile si accende e poi rallenta. Il compressore non garantisce il fl usso adeguato d’aria. L’utensile si avvia grazie all’aria raccolta nel serbatoio del compressore. Allo svuotamento del serbatoio il compressore non fa in tempo a riempire il livello dell’aria. Bisogna collegare l’utensile al compressore più potente. Potenza insuffi ciente Assicurarsi che i tubi fl essibili abbiamo il diametro interno, almeno uguale a quello defi nito nella tabella nel punto 3. Controllare se l’impostazione della pressione è impostata al valore massimo. Assicurarsi che l’utensile sia pulito e lubrifi cato in modo adeguato. In caso di mancati risultati, consegnare l’utensile per la riparazione. Gli utensili consumati costituiscono le materie secondarie - non possono essere buttati nei contenitori per rifi uti domestici, in quanto possiedono le sostanze pericolose per la salute umana e per l’ambiente. Vi chiediamo di aiutarci attivamente nella ge- stione economica delle scorte naturali e nella tutela dell’ambiente consegnando l’utensile consumato al punto di raccolta degli strumenti consumati. Per limitare la quantità dei rifi uti eliminati è necessario il loro nuovo utilizzo, il riciclaggio o il recupero sotto forma diversa.71
