Marcă	Kenwood
Model	CADR1030
Tip de produs	Kit de cablare pentru cameră de bord
Categorie	Accesoriu audio
Greutate	157 g
Lungimea cablului	4 m
Tip de conector	Mini USB
Tensiune de intrare	12 / 24 Vcc
Curent de intrare	2 A
Tensiune de ieșire	5 Vcc
Curent de ieșire	2 A
Funcție principală	Alimentează o cameră de bord compatibilă și permite supravegherea până la 24 de ore în parcare
Compatibilitate	Camere de bord cu conector Mini USB (5V)
Instalare	Prin cablu port-siguranță de derivare pe cutia de siguranțe a vehiculului
Siguranță	Siguranță de protecție de 2 A integrată pe cablul port-siguranță
Precauții de utilizare	Nu lăsați conectat fără utilizare prelungită pentru a evita descărcarea bateriei vehiculului
Certificări	FCC, IC, CE (directive EMC și RoHS)
Producător	JVCKENWOOD Corporation
Reprezentant UE	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Țările de Jos
Conținutul cutiei	Cablu de alimentare cu regulator, cablu port-siguranță de derivare cu 3 tipuri de siguranțe, miez de ferită
Întreținere și curățare	Ștergeți cu o cârpă moale și uscată. Nu utilizați produse chimice.

Întrebări frecvente - CADR1030 KENWOOD

Cum instalez kitul de cablare CADR1030 pe mașina mea?

Instalarea se face în două etape: mai întâi, conectați cablul port-siguranță de derivare la cutia de siguranțe a vehiculului scoțând o siguranță originală (aer condiționat, motor sau alimentare permanentă) și introducând cablul cu siguranța de 2 A furnizată. Apoi, conectați cablul de alimentare la cameră (conector Mini USB) și trasați-l de-a lungul garniturii până la cutia de siguranțe, fixând firul negativ la o masă metalică nevopsită. Apoi conectați conectorul cilindric pozitiv al cablului de alimentare la cel al cablului port-siguranță.

Pot folosi acest kit cu orice cameră de bord?

Kitul este conceput pentru camerele compatibile cu o alimentare de 5V prin conector Mini USB. Verificați dacă camera dvs. are o intrare Mini USB și acceptă 5V/2A. Nu este potrivit pentru camerele care folosesc alte tipuri de conectori sau tensiuni.

Ce este funcția de supraveghere în parcare și cum funcționează?

Supravegherea în parcare permite camerei să continue să funcționeze chiar și atunci când motorul este oprit, folosind alimentarea directă a bateriei prin kit. Aceasta poate dura până la 24 de ore, dar durata reală depinde de starea bateriei vehiculului și de consumul camerei.

Cum evit ca bateria mașinii mele să se descarce din cauza acestui kit?

Pentru a evita o descărcare excesivă, se recomandă să conduceți regulat sau să porniți motorul pentru a reîncărca bateria. Dacă nu utilizați mașina mai mult de 2 zile, opriți camera. Acest kit nu este proiectat pentru o utilizare prelungită fără reîncărcarea bateriei.

Ce fac dacă bateria mea se descarcă în ciuda precauțiilor?

Dacă bateria se descarcă, trebuie să o reîncărcați cu un încărcător extern sau să reporniți motorul pentru a o reîncărca. Verificați, de asemenea, că camera este bine oprită în perioade lungi de inactivitate. Producătorul își declină orice responsabilitate în caz de descărcare a bateriei.

Cum fixez ferm cablul în habitaclu pentru a evita să deranjeze?

Utilizați un instrument de îndepărtare a garniturii pentru a glisa cablul sub căptușeala plafonului și de-a lungul coloanei A. Fixați secțiunile vizibile cu bandă adezivă sau șuruburi de cablu. Asigurați-vă că cablul nu atârnă și nu deranjează conducerea.

Ce tip de siguranță ar trebui să folosesc cu acest kit?

Kitul este furnizat cu trei tipuri de siguranțe de 2 A: ATO, ATM și Micro2. Alegeți-l pe cel care corespunde cutiei dvs. de siguranțe. Există, de asemenea, o siguranță de 2 A integrată pe port-siguranță în sine - nu o scoateți.

Funcționează kitul la fel de bine atât la 12V cât și la 24V?

Da, regulatorul integrat acceptă o intrare de 12 până la 24 Vcc și o convertește în 5 Vcc pentru cameră. Prin urmare, este compatibil cu majoritatea mașinilor, camioanelor și altor vehicule.

Cum reduc interferențele radio (paraziți) pe cameră?

Kitul include un miezo de ferită (elementul nr. 9) care se atașează în jurul cablului de alimentare la aproximativ 13-20 cm de cameră. Acest lucru suprimă interferențele radio. Fixați-l pur și simplu înfășurând cablul în jurul miezului.

Unde se află cutia de siguranțe a vehiculului meu pentru instalare?

Cutia de siguranțe se găsește de obicei sub volanul șoferului sau sub capota motorului. Consultați manualul vehiculului dvs. pentru locația exactă. Pot exista mai multe cutii de siguranțe.

MANUAL DE UTILIZARE CADR1030 KENWOOD

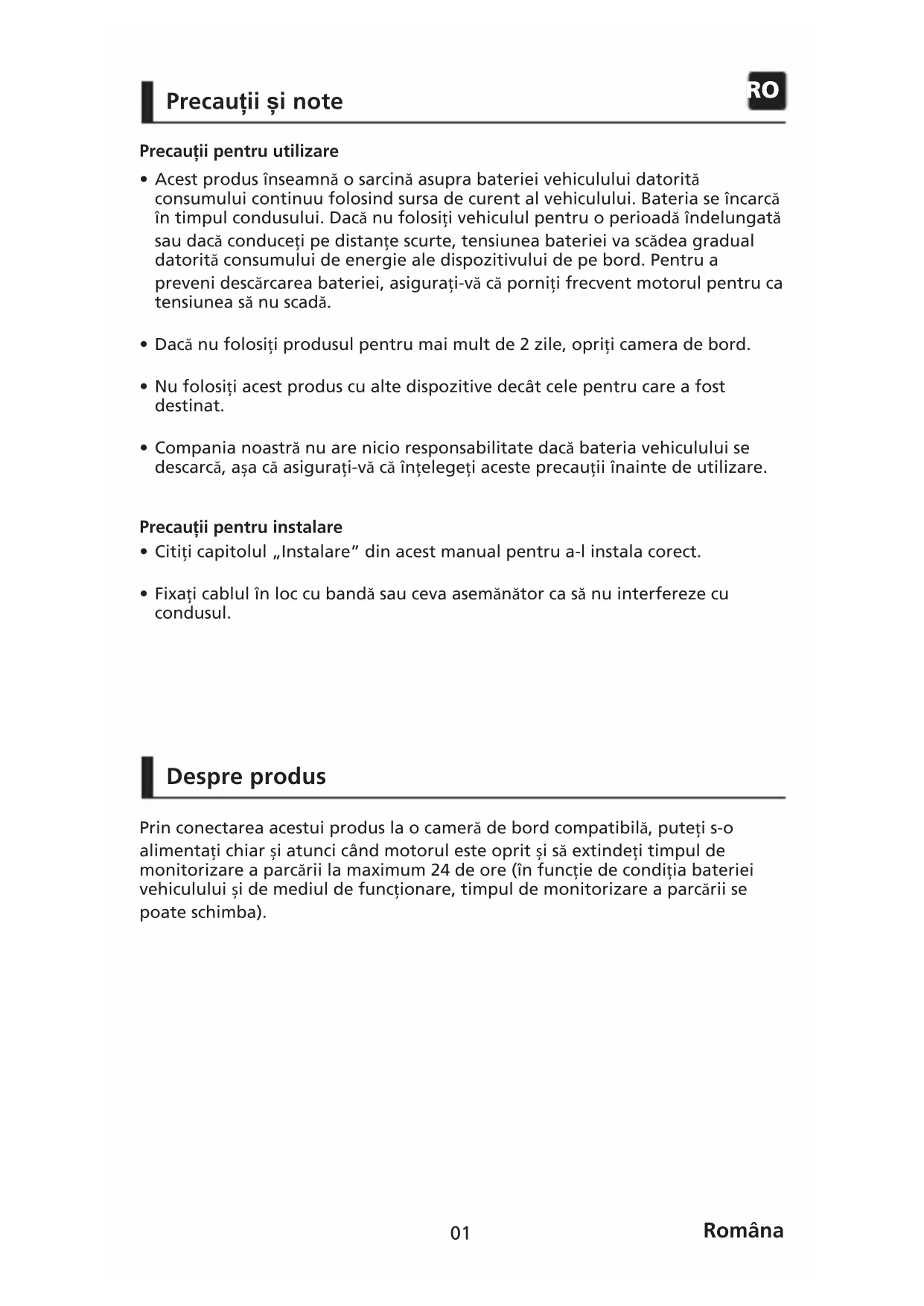

Precauții pentru utilizare

• Acest produs înseamnă o sarcină asupra bateriei vehiculului datorită consumului continuu folosind sursa de curent al vehiculului. Bateria se încarcă în timpul condusului. Dacă nu folosiți vehiculul pentru o perioadă îndelungată sau dacă conduceți pe distanțe scurte, tensiunea bateriei va scădea gradual datorită consumului de energie ale dispozitivului de pe bord. Pentru a preveni descărcarea bateriei, asigurați-vă că porniți frecvent motorul pentru ca tensiunea să nu scadă.
• Dacă nu folosiți produsul pentru mai mult de 2 zile, opriți camera de bord.
• Nu folosiți acest produs cu alte dispositive decât cele pentru care a fost destinat.
• Compania noastră nu are nicio responsabilitate dacă bateria vehiculului se descarcă, așa că asigurați-vă că înțelegeți aceste precauții înainte de utilizare.

Precauții pentru instalare

• Citiți capitolul „Instalare” din acest manual pentru a-l instala corect.
• Fixați cablul în loc cu bandă sau ceva asemănător ca să nu interfereze cu condusul.

Despre produs

Prin conectarea acestui produs la o cameră de bord compatibilă, puteți s-o alimentați chiar și atunci când motorul este oprit și să extindeți timpul de monitorizare a parcării la maximum 24 de ore (în funcție de condiția bateriei vehiculului și de mediul de funcționare, timpul de monitorizare a parcării se poate schimba).

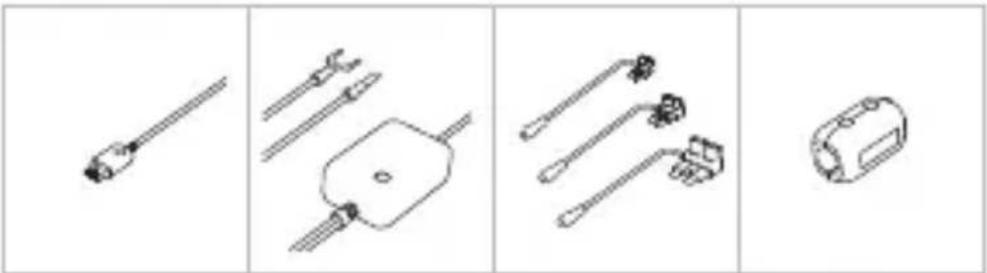

Accesorii

Înainte să începeti verificați că aveți totul de mai jos.

Cablu de alimentare mini USB
Adaptor USB
Siguranțe de 3 amperi pentru ATO/C, ATM și siguranțe Micro2
Miez de ferită

* Produsul actual poate diferi uşor de ceea ce apare mai sus.

Părțile componente

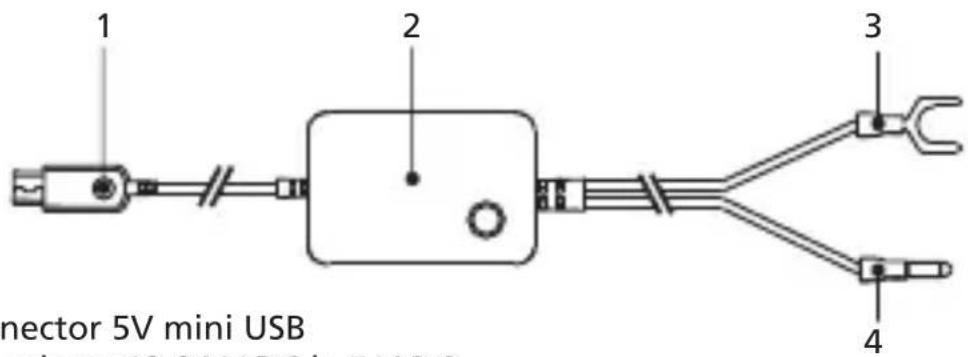

Cablul alimentare

nector 5V mini USB 1 2 3 4

1. Conector 5V mini USB
2. Regulator 12-24 V DC la 5 V DC.

3. Conector negativ (-).

4. Conector pozitiv (+) la cablul de alimentare a maşinii.

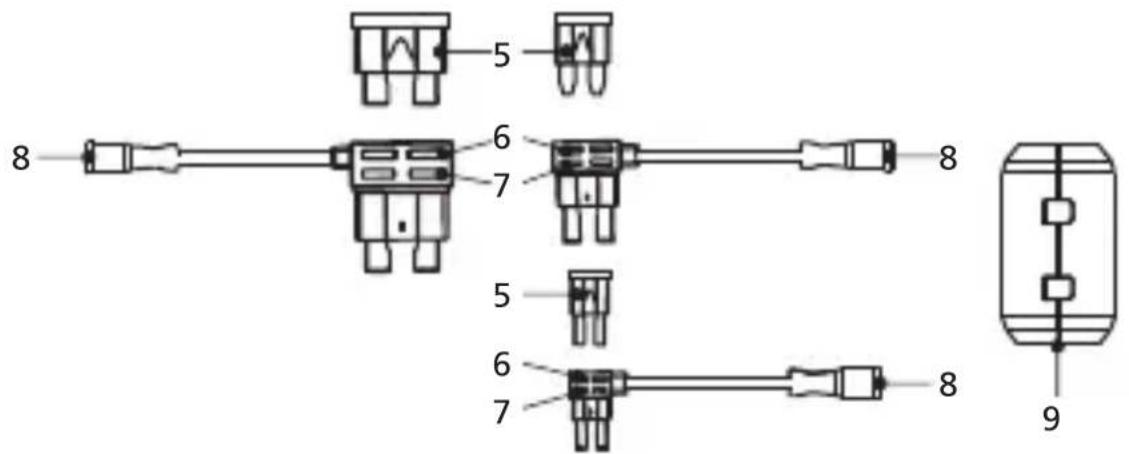

Cabluri siguranțe

5 6 7 8 5 6 7 8 9

5.Sigurante ATO/C, ATM și Micro2 de 2 Amperi.
6.Soclul pentru cablurile siguranțelor de 2 Amperi.
7.Soclul siguranței originale.
8. Conector pozitiv (+) la cablul siguranței.
9.Miez de ferită

Pasul 1: Conectarea cablului siguranței la panoul de sigurante.

1.1 Localizați panoul de siguranțe al vehiculului. În mod tipic, acesta este localizat sub volan sau sub capota motor. Vă rugăm consultați manualul vehiculului.

1.2 Îndepărtați siguranța originală asociată cu sursa de curent de la pornire ACC/comutare sau permanentă. Recomandăm ca siguranța să fie de maximum 20 amperi. Vă rugăm consultați manualul vehiculului.

1.3 Este o siguranță de 2 Amperi (5) încorporat în soclul cablului de alimentare de 2 Amperi (6) care protejează camera de bord. Vă rugăm să nu o schimbați sau să o îndepărtați.

1.4 Alegeți cablul corect de siguranță din cele trei livrate. Introduceți siguranța originală în soclul siguranței originale (7). Introduceți cablul de siguranță în soclul de unde ați îndepărtat siguranța originală din tabloul de siguranță la pasul 1.2.

Pasul 2: Instalarea cablului de alimentare a maşinii

2.1 Montați camera de bord în spatele oglinzii retrovizoare și conectați conectorul Mini USB de 5V (1) la camera de bord.

2.2 Începând cu capătul de la camera de bord, ascundeți cablul pe lângă stâlpul A sub chederul de cauciuc folosind o unealtă de îndepărtat pentru a le slăbi. Asigurați-vă că rămâne destul cablu pentru conexiunile camere de bord.

2.3 Trageți cablul până la tabloul de siguranțe. După ce aveți cablul până la tabloul de siguranțe, căutați masa pe lângă tabloul de siguranță. Vă recomandăm să puneți la masă conectorul negativ (-) (3) pe un șurub sau pe metal nevopsit. După aceasta conectați cablul pozitiv (+) de alimentare a mașinii (4) la cablul pozitiv (+) de siguranță (8) iar acesta va permite alimentarea camerei de bord. Organizați cablul rămas în exces folosind cleme într-o poziție convenientă.

2.4 Dacă este nevoie, am inclus un miez de ferită (9) împreună cu kitul de cablare. Acesta poate fi folosit pentru a îndepărta orice interferență radio electronică. Înfășurați în jurul cablului de alimentare la 13-20 cm de camera de bord pentru rezultate optime.

Specificații

Lungime cablu	4m, 13 picioare
Tipul conector	Mini USB
Intrare	DC12V/24V ——2A
Ieşire	5V ——2A
Greutate	5.5oz / 157g
