CADR1030 - Аудио аксессуары KENWOOD - Бесплатное руководство пользователя

Марка	Kenwood
Модель	CADR1030
Тип продукта	Комплект проводки для видеорегистратора
Категория	Аудиоаксессуар
Вес	157 г
Длина кабеля	4 м
Тип разъема	Mini USB
Входное напряжение	12 / 24 В пост. тока
Входной ток	2 А
Выходное напряжение	5 В пост. тока
Выходной ток	2 А
Основная функция	Питание совместимого видеорегистратора с возможностью круглосуточного наблюдения (до 24 часов на стоянке)
Совместимость	Видеорегистраторы с разъемом Mini USB (5В)
Установка	Через предохранительный кабель-переходник к блоку предохранителей автомобиля
Безопасность	Встроенный предохранитель 2 А на кабеле-переходнике
Меры предосторожности	Не оставляйте подключенным без использования длительное время, чтобы избежать разряда аккумулятора автомобиля
Сертификация	FCC, IC, CE (директивы EMC и RoHS)
Производитель	JVCKENWOOD Corporation
Представитель в ЕС	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Нидерланды
Содержимое коробки	Силовой кабель с регулятором, кабель-переходник с 3 типами предохранителей, ферритовый сердечник
Уход и очистка	Протирать мягкой сухой тканью. Не использовать химические средства.

Часто задаваемые вопросы - CADR1030 KENWOOD

Как установить комплект проводки CADR1030 в мой автомобиль?

Установка выполняется в два этапа: сначала подключите кабель-переходник к блоку предохранителей, извлеките штатный предохранитель (кондиционер, двигатель или постоянное питание) и вставьте кабель с предохранителем 2 А из комплекта. Затем подключите силовой кабель к видеорегистратору (разъем Mini USB) и проложите его вдоль обшивки к блоку предохранителей, закрепив отрицательный провод к неокрашенному металлическому участку кузова. После этого вставьте цилиндрический разъем силового кабеля в разъем кабеля-переходника.

Могу ли я использовать этот комплект с любым видеорегистратором?

Комплект предназначен для видеорегистраторов, совместимых с питанием 5В через разъем Mini USB. Убедитесь, что ваш видеорегистратор имеет вход Mini USB и поддерживает 5В/2А. Он не подходит для устройств с другими типами разъемов или напряжением.

Что такое функция наблюдения на стоянке и как она работает?

Функция наблюдения на стоянке позволяет видеорегистратору продолжать работу при выключенном двигателе, используя прямое питание от аккумулятора через комплект. Длительность может составлять до 24 часов, но фактическое время зависит от состояния аккумулятора и энергопотребления видеорегистратора.

Как предотвратить разряд аккумулятора автомобиля из-за этого комплекта?

Чтобы избежать чрезмерного разряда, рекомендуется регулярно совершать поездки или запускать двигатель для зарядки аккумулятора. Если автомобиль не используется более 2 дней, отключайте видеорегистратор. Комплект не предназначен для длительной работы без подзарядки аккумулятора.

Что делать, если аккумулятор разряжается, несмотря на меры предосторожности?

Если аккумулятор разрядился, необходимо зарядить его внешним зарядным устройством или запустить двигатель для зарядки. Также проверьте, что видеорегистратор выключен на длительный период простоя. Производитель не несет ответственности за разряд аккумулятора.

Как надежно закрепить кабель в салоне, чтобы он не мешал?

Используйте инструмент для снятия обшивки, чтобы спрятать кабель под потолочной обивкой и вдоль стойки A. Видимые участки закрепите липкой лентой или стяжками. Убедитесь, что кабель не провисает и не мешает вождению.

Какой тип предохранителя использовать с этим комплектом?

В комплект входят три типа предохранителей на 2 А: ATO, ATM и Micro2. Выберите подходящий для вашего блока предохранителей. На переходнике также есть встроенный предохранитель на 2 А — не удаляйте его.

Работает ли комплект как при 12В, так и при 24В?

Да, встроенный регулятор принимает входное напряжение 12–24 В пост. тока и преобразует его в 5 В пост. тока для видеорегистратора. Таким образом, он совместим с большинством легковых и грузовых автомобилей.

Как уменьшить радиопомехи (шумы) на видеорегистраторе?

В комплект входит ферритовый сердечник (элемент №9), который необходимо закрепить на силовом кабеле на расстоянии 13–20 см от видеорегистратора. Это помогает подавить радиопомехи. Просто обмотайте кабель вокруг сердечника.

Где находится блок предохранителей моего автомобиля для установки?

Обычно блок предохранителей находится под рулевой колонкой со стороны водителя или под капотом. Обратитесь к руководству по эксплуатации автомобиля для точного расположения. В автомобиле может быть несколько блоков предохранителей.

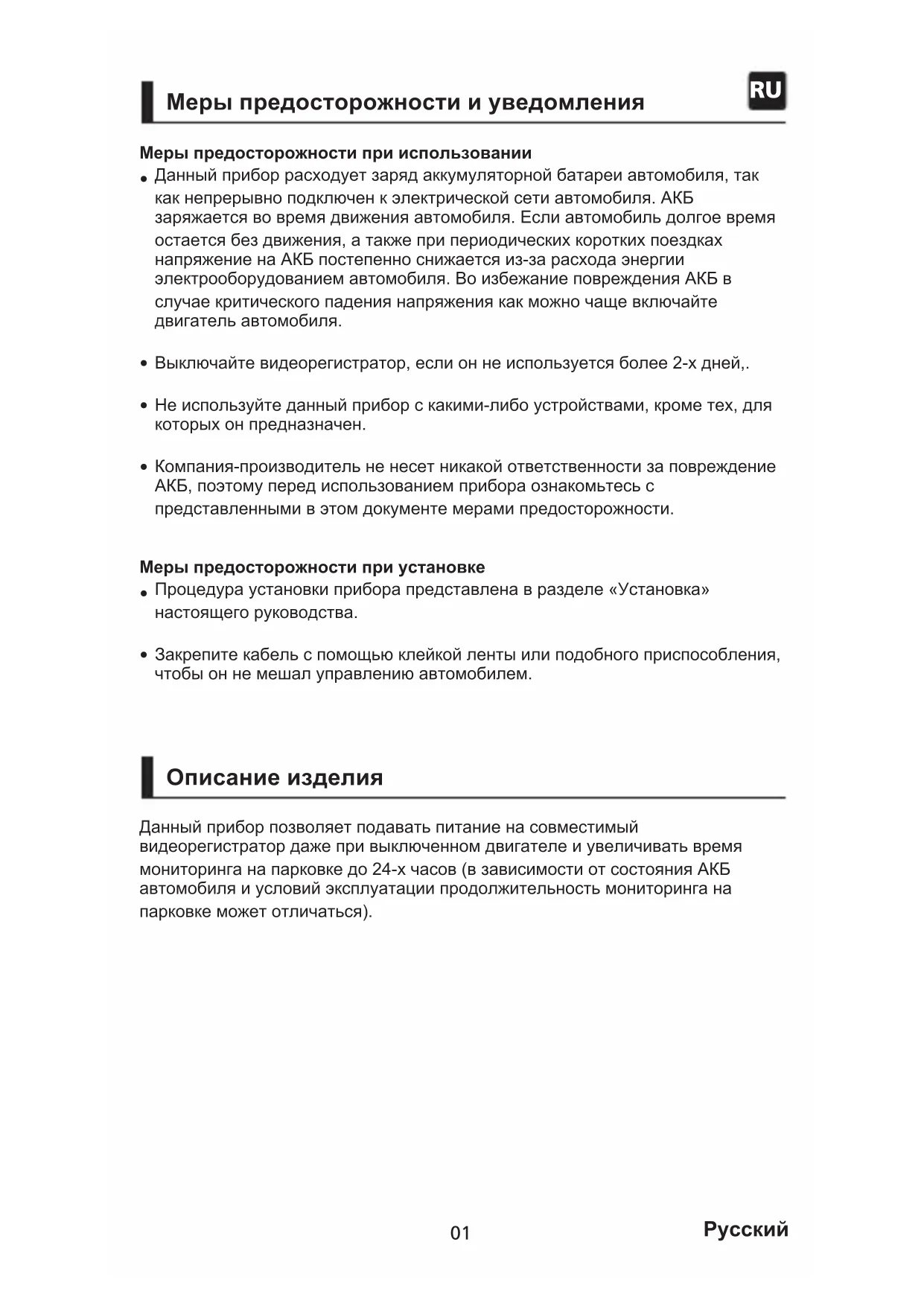

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CADR1030 KENWOOD

Меры предосторожности при использовании

• Данный прибор расходует заряд аккумуляторной батареи автомобиля, так как непрерывно подключен к электрической сети автомобиля. АКБ заряжается во время движения автомобиля. Если автомобиль долгое время остается без движения, а также при периодических коротких поездках напряжение на АКБ постепенно снижается из-за расхода энергии электрооборудованием автомобиля. Во избежание повреждения АКБ в случае критического падения напряжения как можно чаще включайте двигатель автомобиля.
• Выключайте видеорегистратор, если он не используется более 2-х дней,.
• Не используйте данный прибор с какими-либо устройствами, кроме тех, для которых он предназначен.
• Компания-производитель не несет никакой ответственности за повреждение АКБ, поэтому перед использованием прибора ознакомьтесь с представленными в этом документе мерами предосторожности.

Меры предосторожности при установке

• Процедура установки прибора представлена в разделе «Установка» настоящего руководства.
• Закрепите кабель с помощью клейкой ленты или подобного приспособления, чтобы он не мешал управлению автомобилем.

Описание изделия

Данный прибор позволяет подавать питание на совместимый видеорегистратор даже при выключенном двигателе и увеличивать время мониторинга на парковке до 24-х часов (в зависимости от состояния АКБ автомобиля и условий эксплуатации продолжительность мониторинга на парковке может отличаться).

Перед тем как использовать прибор, проверьте наличие перечисленных ниже предметов.

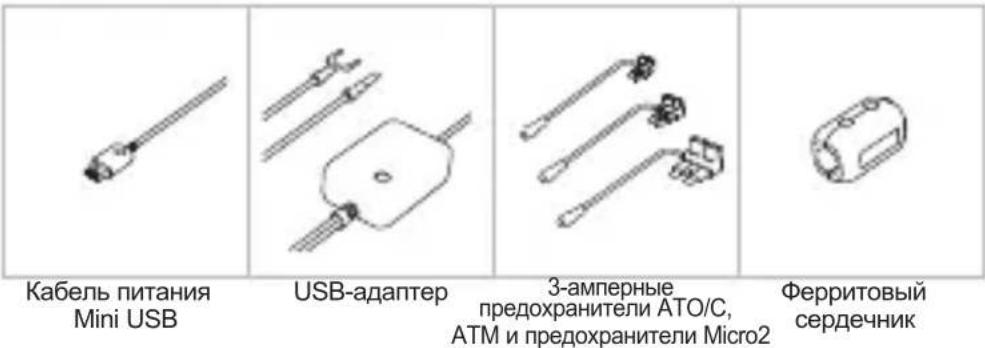

Кабель питания Mini USB USB-адаптер 3-амперные предохранители АТО/С, АТМ и предохранители Micro2 Ферритовый сердечник

* Внешний вид изделия может незначительно отличаться от показанного выше.

Перечень компонентов

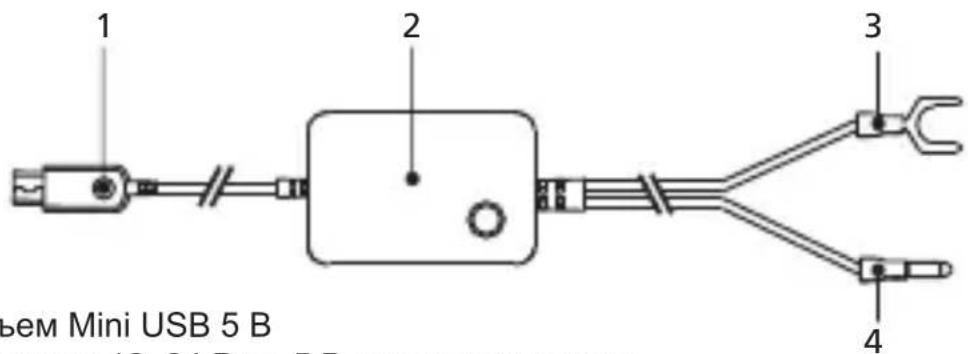

Кабель питания

1 2 3 4 Бем Mini USB 5 B

1.Разъем Mini USB 5 В
2.Адаптер с 12–24 В на 5 В постоянного тока
3.Клемма вилочная отрицательного полюса (-)
4.Разъем штекерный положительного полюса (+).

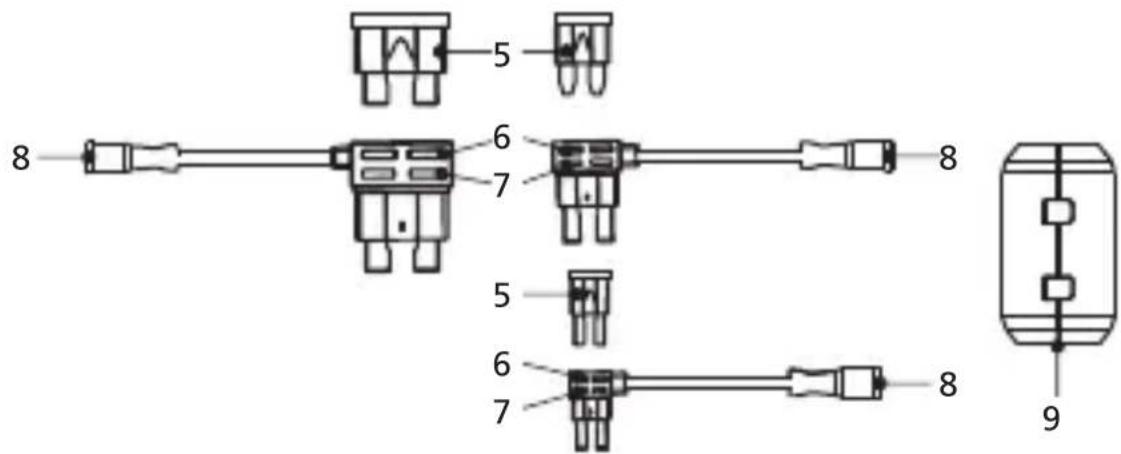

Кабели с предохранителями

5 6 7 8 5 6 7 8 9

5.Предохранители АТО/С, АТМ и Micro2 на 2 А
6. Держатель для 2-амперного предохранителя
7. Держатель для оригинального предохранителя
8.Разъем штекерный положительного полюса (+) на кабеле с предохранителями
9.Ферритовый сердечник

Шаг 1. Подключение кабеля с предохранителями к колодке предохранителей.

1.1 Найдите в автомобиле коробку с предохранителями. Обычно она расположена под рулевым колесом или под капотом. См. руководство по эксплуатации автомобиля.

1.2 Извлеките оригинальный предохранитель в цепи зажигания АСС (включения) или непрерывного питания. Рекомендуется использовать предохранитель номиналом не более 20 А. См. руководство по эксплуатации автомобиля.

1.3 В держатель на кабеле с предохранителями (поз. 6) установлен 2-амперный предохранитель 2 (поз. 5) для защиты видеорегистратора. Не извлекайте и не заменяйте его.

1.4 Выберите подходящий кабель с предохранителями из трех кабелей, входящих в комплект поставки. Установите оригинальный предохранитель в держатель для него (поз. 7). Подсоедините кабель с предохранителями к держателю в коробке предохранителей, из которого был извлечен оригинальный предохранитель на шаге 1.2.

Шаг 2. Подключение автомобильного кабеля питания

2.1 Установите видеорегистратор за зеркалом заднего вида и подключите к нему разъем Mini USB 5 B (поз. 1).

2.2 Начиная с конца, подсоединенного к видеорегистратору, уложите автомобильный кабель питания за обшивку потолка автомобиля и за резиновое уплотнение вдоль передней стойки, отсоединив обшивку с помощью подходящего инструмента. Удостоверьтесь, что оставшейся длины кабеля достаточно для подключения видеорегистратора.

2.3 Проложите кабель до коробки предохранителей. Проложив кабель до коробки предохранителей, найдите клемму заземления рядом с коробкой предохранителей. Рекомендуется подсоединить заземляющую вилочную клемму отрицательного полюса (-) (поз. 3) к болту на неокрашенной неизолированной металлической поверхности. Затем подсоедините штекерный разъем положительного полюса (+) на автомобильном кабеле (поз. 4) к разъему положительного полюса (+) на кабеле с предохранителями (поз. 8). Это обеспечит подачу питания на видеорегистратор. Уложите и закрепите излишки кабеля в подходящем месте с помощью кабельной стяжки.

2.4 В набор для подключения к АКБ также входит ферритовый сердечник (поз. 9). Его можно использовать для подавления электромагнитных помех. Пропустите кабель питания петлей через сердечник на расстоянии 13–20 см от видеорегистратора.

Технические характеристики

Длина кабеля	4 м (13 футов)
Тип разъема	Mini USB
Входное напряжение	12/24 В пост. тока, ——2А
Выходное напряжение	5 В ——2А
Вес	157 г (5,5 унции)

Дата изготовления (месяц/год) находится на этикетке устройства.

В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара, "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства.

Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства KENWOOD, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Условия хранения:

Температура: от -20^ до +60^

Влажность: от 5% до 95%

Информация о продукции

Производитель : ДжейВиСи Кенвуд Корпорейшн

3-12, Морийячо, Канагава-ку, Йокохама-ши,

Канагава 221-0022, Япония

Автомобильный адаптер питания(Hardwire Kit)
Модели: CA-DR1030
Сертификат Соответствия:	RU Д-JP.PA01.B.89677/19
Дата выдачи Сертификата Соответствия:	18.11.2019
Сертификат Соответствия действителен до:	17.11.2024
Соответствует требованиям нормативных документов:	TP TC 020/2011 «Электромагнитная совместимость технических средств»
Завод-изготовитель:	Cansonic Company Limited3/F, Building 1, Guanlan Industrial Park, Grain Group, 299 Guanping Road,Dafu Community, Guanlan South, Longhua New District, Shenzhen,China(Китай)

FCC WARNING
