CADR1030 - Accessorio audio KENWOOD - Manuale utente e istruzioni gratuiti

Marca	Kenwood
Modello	CADR1030
Tipo di prodotto	Kit di cablaggio per telecamera da cruscotto
Categoria	Accessorio audio
Peso	157 g
Lunghezza del cavo	4 m
Tipo di connettore	Mini USB
Tensione di ingresso	12 / 24 Vcc
Corrente di ingresso	2 A
Tensione di uscita	5 Vcc
Corrente di uscita	2 A
Funzione principale	Alimentare una telecamera da cruscotto compatibile e consentire la sorveglianza fino a 24 ore quando il veicolo è fermo
Compatibilità	Telecamere da cruscotto con connettore Mini USB (5V)
Installazione	Tramite cavo portafusibile di derivazione sulla scatola fusibili del veicolo
Sicurezza	Fusibile di protezione da 2 A integrato sul cavo portafusibile
Precauzioni d'uso	Non lasciare collegato senza utilizzo prolungato per evitare lo scaricamento della batteria del veicolo
Certificazioni	FCC, IC, CE (direttive EMC e RoHS)
Produttore	JVCKENWOOD Corporation
Rappresentante UE	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Paesi Bassi
Contenuto della confezione	Cavo di alimentazione con regolatore, cavo portafusibile di derivazione con 3 tipi di fusibili, nucleo in ferrite
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.

Domande frequenti - CADR1030 KENWOOD

Come installare il kit di cablaggio CADR1030 sulla mia auto?

L'installazione avviene in due fasi: prima, collegare il cavo portafusibile di derivazione alla scatola fusibili del veicolo rimuovendo un fusibile originale (climatizzatore, motore o alimentazione permanente) e inserendo il cavo con il fusibile da 2 A fornito. Quindi, collegare il cavo di alimentazione alla telecamera (connettore Mini USB) e farlo passare lungo la guarnizione fino al vano fusibili, fissando il filo negativo a una massa metallica non verniciata. Successivamente, collegare il connettore cilindrico positivo del cavo di alimentazione a quello del cavo portafusibile.

Posso usare questo kit con qualsiasi telecamera da cruscotto?

Il kit è progettato per telecamere compatibili con alimentazione 5V tramite connettore Mini USB. Verificare che la telecamera abbia un ingresso Mini USB e accetti 5V/2A. Non è adatto per telecamere con altri tipi di connettori o tensioni.

Cos'è la funzione di sorveglianza a veicolo fermo e come funziona?

La sorveglianza a veicolo fermo consente alla telecamera di continuare a funzionare anche quando il motore è spento, utilizzando l'alimentazione diretta della batteria tramite il kit. Può durare fino a 24 ore, ma la durata effettiva dipende dallo stato della batteria del veicolo e dal consumo della telecamera.

Come evitare che la batteria della mia auto si scarichi a causa di questo kit?

Per evitare uno scaricamento eccessivo, si consiglia di guidare regolarmente o far girare il motore per ricaricare la batteria. Se non si utilizza l'auto per più di 2 giorni, spegnere la telecamera. Questo kit non è progettato per un uso prolungato senza ricarica della batteria.

Cosa fare se la mia batteria si scarica nonostante le precauzioni?

Se la batteria si scarica, è necessario ricaricarla con un caricabatterie esterno o riavviare il motore per ricaricarla. Verificare anche che la telecamera sia spenta durante lunghi periodi di inattività. Il produttore declina ogni responsabilità in caso di scaricamento della batteria.

Come fissare saldamente il cavo nell'abitacolo per evitare che dia fastidio?

Utilizzare un attrezzo per rimuovere le finiture per far scorrere il cavo sotto il rivestimento del tetto e lungo il montante A. Fissare le sezioni visibili con nastro adesivo o fascette. Assicurarsi che il cavo non penda e non ostacoli la guida.

Quale tipo di fusibile devo usare con questo kit?

Il kit viene fornito con tre tipi di fusibili da 2 A: ATO, ATM e Micro2. Scegliere quello corrispondente alla propria scatola fusibili. C'è anche un fusibile da 2 A integrato sul portafusibile stesso - non rimuoverlo.

Il kit funziona sia a 12V che a 24V?

Sì, il regolatore integrato accetta un ingresso da 12 a 24 Vcc e lo converte in 5 Vcc per la telecamera. È quindi compatibile con la maggior parte delle auto, camion e altri veicoli.

Come ridurre i disturbi radioelettrici (parassiti) sulla telecamera?

Il kit include un nucleo in ferrite (elemento n.9) da fissare attorno al cavo di alimentazione a circa 13-20 cm dalla telecamera. Ciò consente di eliminare i disturbi radio. Fissarlo semplicemente avvolgendo il cavo attorno al nucleo.

Dove si trova la scatola fusibili del mio veicolo per l'installazione?

La scatola fusibili si trova generalmente sotto il volante del conducente o sotto il cofano motore. Consultare il manuale del veicolo per la posizione esatta. Possono esserci più scatole fusibili.

MANUALE UTENTE CADR1030 KENWOOD

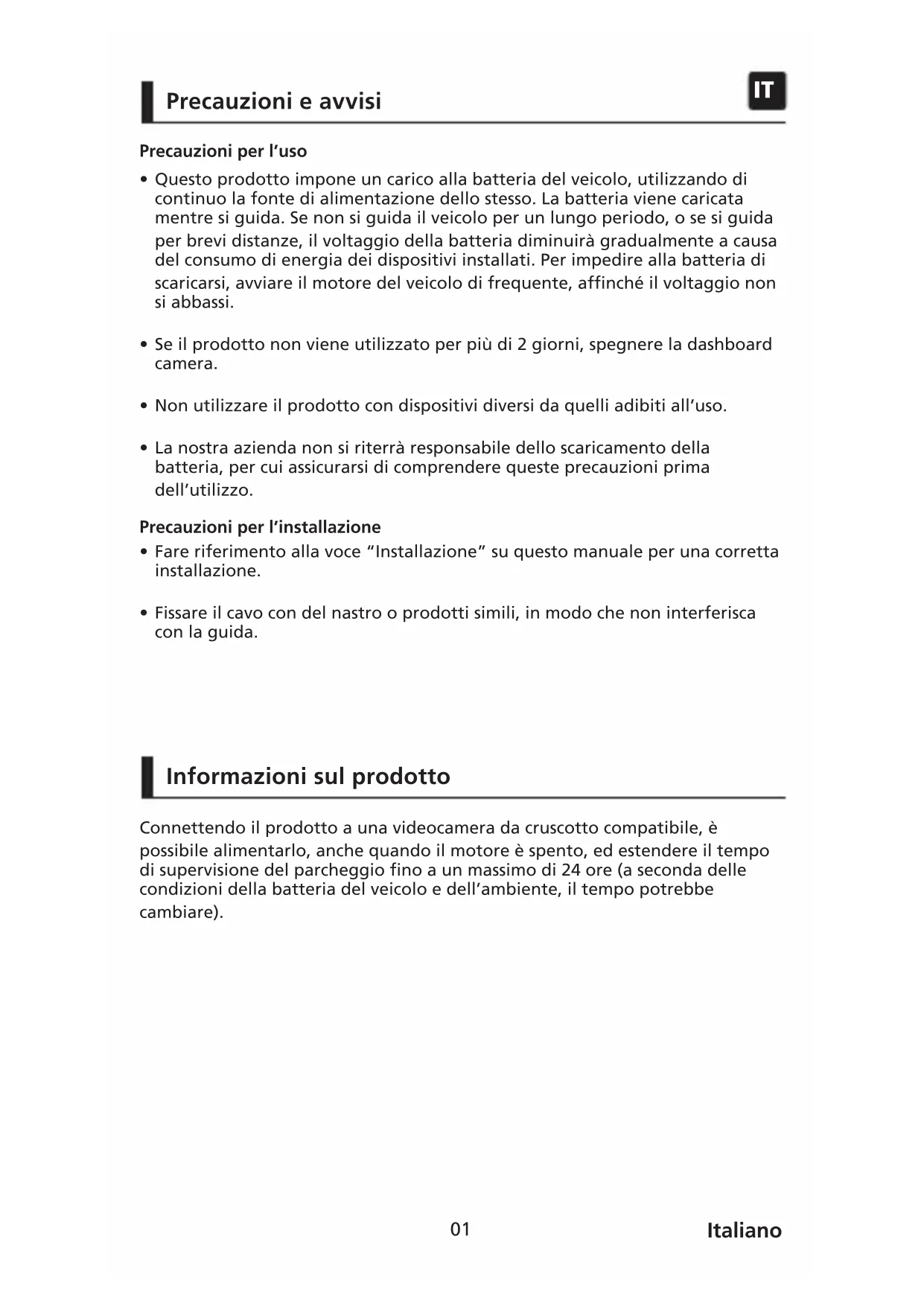

Precauzioni per l'uso

• Questo prodotto impone un carico alla batteria del veicolo, utilizzando di continuo la fonte di alimentazione dello stesso. La batteria viene caricata mentre si guida. Se non si guida il veicolo per un lungo periodo, o se si guida per brevi distanze, il voltaggio della batteria diminuirà gradualmente a causa del consumo di energia dei dispositivi installati. Per impedire alla batteria di scaricarsi, avviare il motore del veicolo di frequente, affinché il voltaggio non si abbassi.
• Se il prodotto non viene utilizzato per più di 2 giorni, spegnere la dashboard camera.
• Non utilizzare il prodotto con dispositivi diversi da quelli adibiti all'uso.
• La nostra azienda non si riterrà responsabile dello scaricamento della batteria, per cui assicurarsi di comprendere queste precauzioni prima dell'utilizzo.

Precauzioni per l'installazione

• Fare riferimento alla voce "Installazione" su questo manuale per una corretta installazione.
• Fissare il cavo con del nastro o prodotti simili, in modo che non interferisca con la guida.

Informazioni sul prodotto

Connettendo il prodotto a una videocamera da cruscotto compatibile, è possibile alimentarlo, anche quando il motore è spento, ed estendere il tempo di supervisione del parcheggio fino a un massimo di 24 ore (a seconda delle condizioni della batteria del veicolo e dell'ambiente, il tempo potrebbe cambiare).

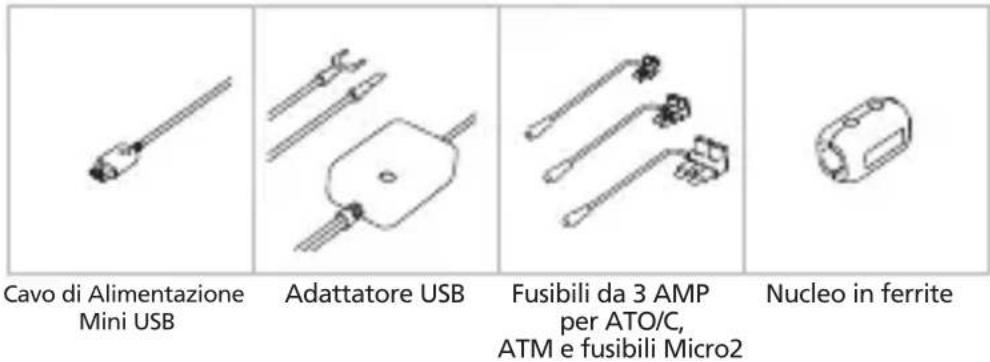

Accessori

Prima di iniziare, assicurarsi di avere tutto il necessario.

* L'aspetto del prodotto potrebbe essere lievemente diverso da quanto mostrato sopra.

Nomi delle parti

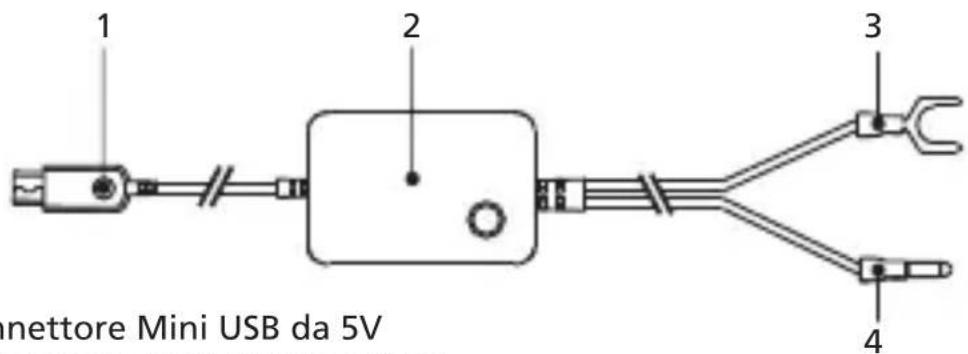

Cavo di alimentazione

1 2 3 4 mettore Mini USB da 5V

1. Connettore Mini USB da 5V
2. Regolatore da 12-24Vdc a 5Vdc.
3. Connettore a forcella negativo (-).
4. Connettore a palla del cavo di alimentazione dell'auto positivo (+).

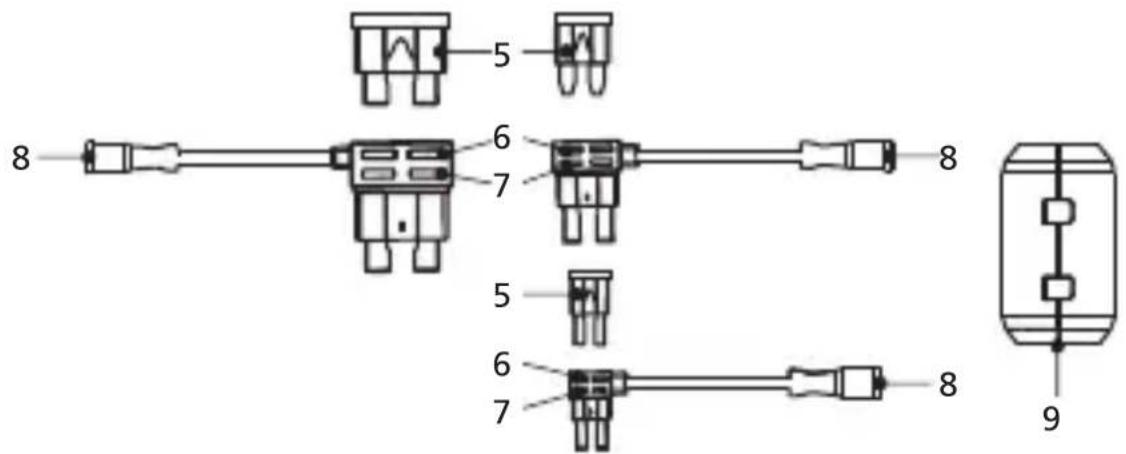

Cavi per il fusibile

5 6 7 8 5 6 7 8 9

1. Fusibili ATO/C, ATM e Micro2 2Amp.
2. Presa per il cavo per il fusibile 2Amp.
3. Presa per il fusibile originale.
4. Connettore a palla del cavo del fusibile positivo (+).
5. Nucleo in ferrite

Fase 1: Connettere il cavo per il fusibile alla scatola per i fusibili.

1.1 Trovare la scatola dei fusibili del proprio veicolo. Di solito è posizionata sotto il volante o sotto il cofano motore. Fare riferimento al manuale del veicolo.

1.2 Rimuovere un fusibile originale associato con la batteria alimentata da ACC o permanente. Si raccomanda di usare il fusibile a un valore non maggiore a 20 Amp. Fare riferimento al manuale del veicolo.

1.3 Nella presa per il cavo per il fusibile da 2 Amp (articolo 6) si trova un fusibile da 2 Amp (articolo 5) che protegge la videocamera. Non rimuoverlo né modificarlo.

1.4 Scegliere il cavo per il fusibile corretto. Attaccare il fusibile originale alla presa per il fusibile originale (articolo 7). Attaccare il Cavo per il fusibile nella presa dalla quale il fusibile originale è stato rimosso dalla scatola dei fusibili nella fase 1.2.

Fase 2: Installazione del cavo di alimentazione dell'auto

2.1 Montare la videocamera dietro lo specchietto retrovisore e connettere il connettore Mini USB da 5V (articolo 1) alla videocamera.

2.2 Iniziando dall'estremità della videocamera infilare il cavo di alimentazione dell'auto nel rivestimento del tetto e nascondere il cavo di alimentazione lungo il pilastro A verso il refilo in gomma utilizzando un attrezzo di rimozione di refili per allentarli. Assicurarsi di avere abbastanza cavo per le connessioni della videocamera.

2.3 Continuare ad allineare il cavo alla scatola dei fusibili. Quando il cavo è allineato alla scatola dei fusibili, guardare l'area attorno alla scatola dei fusibili. Si raccomanda di tenere a terra il connettore a forcella negativo (-) (articolo 3) usando un bullone o del metallo non verniciato. In seguito, collegare il connettore a palla per l'alimentazione dell'auto positivo (+) al connettore a palla del cavo del fusibile positivo (+): questo alimenterà la videocamera. Mettere in ordine il cavo in eccesso tramite un morsetto, in una posizione conveniente.

2.4 Se necessario, è possibile utilizzare un nucleo in ferrite (articolo 9) assieme al kit per il collegamento. Questo può essere utilizzato per sopprimere interferenze radio elettroniche. Per risultati migliori, avvolgerlo attorno al cavo di alimentazione, a circa 13-20 cm dalla videocamera.

Specifiche

Lunghezza cavo	4m, 13ft
Tipologia connettore	Mini USB
Entrata	DC12V/24V ---2A
Uscita	5V ---2A
Peso	5.5oz / 157g

Precauciones de uso

Dichiarazione di conformità relativa alla direttiva EMC 2014/30/EU

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/EU Produttore:

JVCKENWOOD Corporation
