Značka	Kenwood
Model	CADR1030
Typ produktu	Kabelážní sada pro palubní kameru
Kategorie	Audio příslušenství
Hmotnost	157 g
Délka kabelu	4 m
Typ konektoru	Mini USB
Vstupní napětí	12 / 24 Vcc
Vstupní proud	2 A
Výstupní napětí	5 Vcc
Výstupní proud	2 A
Hlavní funkce	Napájení kompatibilní palubní kamery a umožnění monitorování až 24 hodin při vypnutém motoru
Kompatibilita	Palubní kamery s konektorem Mini USB (5V)
Instalace	Přes pojistkový kabelový odbočovač na pojistkové skříňce vozidla
Bezpečnost	Integrovaná ochranná pojistka 2 A na pojistkovém kabelu
Bezpečnostní opatření	Nenechávejte zapojené bez delšího používání, aby nedošlo k vybití baterie vozidla
Certifikace	FCC, IC, CE (směrnice EMC a RoHS)
Výrobce	JVCKENWOOD Corporation
Zástupce EU	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Nizozemsko
Obsah balení	Napájecí kabel s regulátorem, pojistkový kabelový odbočovač se 3 typy pojistek, feritové jádro
Údržba a čištění	Otřete měkkým suchým hadříkem. Nepoužívejte chemické prostředky.

Často kladené otázky - CADR1030 KENWOOD

Jak nainstalovat kabelážní sadu CADR1030 do mého auta?

Instalace probíhá ve dvou krocích: nejprve připojte pojistkový kabelový odbočovač k pojistkové skříňce vozidla vyjmutím původní pojistky (klimatizace, motoru nebo trvalého napájení) a vložením kabelu s dodanou pojistkou 2 A. Poté připojte napájecí kabel ke kameře (konektor Mini USB) a veďte jej podél obložení až k pojistkové skříňce, přičemž záporný vodič připojte k nenatřenému kovovému uzemnění. Poté připojte kladný válcový konektor napájecího kabelu ke konektoru pojistkového kabelu.

Mohu tuto sadu použít s jakoukoli palubní kamerou?

Sada je určena pro kamery kompatibilní s napájením 5V přes konektor Mini USB. Zkontrolujte, zda má vaše kamera vstup Mini USB a přijímá 5V/2A. Není vhodná pro kamery používající jiné typy konektorů nebo napětí.

Co je funkce monitorování při vypnutém motoru a jak funguje?

Monitorování při vypnutém motoru umožňuje kameře pokračovat v provozu i při vypnutém motoru, a to pomocí přímého napájení z baterie přes sadu. Může trvat až 24 hodin, ale skutečná doba závisí na stavu baterie vozidla a spotřebě kamery.

Jak zabránit vybití baterie auta kvůli této sadě?

Aby nedošlo k nadměrnému vybití, doporučuje se pravidelně jezdit nebo nechat motor běžet pro dobití baterie. Pokud auto nepoužíváte déle než 2 dny, vypněte kameru. Tato sada není určena k dlouhodobému používání bez dobíjení baterie.

Co dělat, když se baterie přesto vybije?

Pokud se baterie vybije, je třeba ji dobít externí nabíječkou nebo znovu nastartovat motor pro dobití. Zkontrolujte také, že je kamera při dlouhé nečinnosti vypnutá. Výrobce nenese odpovědnost za vybití baterie.

Jak pevně upevnit kabel v interiéru, aby nepřekážel?

Použijte nástroj na odstranění obložení k zasunutí kabelu pod stropní obložení a podél sloupku A. Viditelné části upevněte lepicí páskou nebo stahovacími páskami. Ujistěte se, že kabel nevisí a nepřekáží při řízení.

Jaký typ pojistky mám s touto sadou použít?

Sada je dodávána se třemi typy pojistek 2 A: ATO, ATM a Micro2. Vyberte tu, která odpovídá vaší pojistkové skříňce. Na samotném držáku pojistky je také integrovaná pojistka 2 A – neodstraňujte ji.

Funguje sada stejně dobře při 12V i 24V?

Ano, vestavěný regulátor přijímá vstup 12 až 24 Vss a převádí jej na 5 Vss pro kameru. Je tedy kompatibilní s většinou osobních aut, nákladních aut a dalších vozidel.

Jak snížit rádiové rušení (parazity) na kameře?

Sada obsahuje feritové jádro (prvek č. 9), které se připevní kolem napájecího kabelu asi 13–20 cm od kamery. Tím se potlačí rádiové rušení. Jednoduše jej připevněte omotáním kabelu kolem jádra.

Kde se nachází pojistková skříňka mého vozidla pro instalaci?

Pojistková skříňka se obvykle nachází pod volantem řidiče nebo pod kapotou motoru. Přesné umístění naleznete v návodu k vozidlu. Může existovat několik pojistkových skříněk.

NÁVOD K OBSLUZE CADR1030 KENWOOD

• Tento výrobek zatěžuje baterii vašeho vozidla, protože průběžně využívá napájení vozidla. Během jízdy se baterie dobíjí. Nebudete-li se svým vozidlem delší dobu jezdit nebo budete-li opakovaně jezdit na krátké vzdálenosti, napětí baterie vozidla se bude postupně snižovat, protože zařízení ve vozidle spotřebovávají energii. Aby se zabránilo úplnému vybití baterie, pravidelně spouštějte motor svého vozidla, aby nekleslo napětí.
• Nebudete-li tento výrobek používat déle než 2 dny, vypněte autokameru.
• Tento výrobek používeite pouze se zařízeními, která isou k tomu určena.
• Pokud se baterie vašeho vozidla vybije, naše společnost nenese žádnou odpovědnost. Z tohoto důvodu se před použitím dobře seznamte s těmito zásadami.

Zásady pro instalaci

• Aby byla zajištěna správná instalace, postupujte podle části „Instalace“ v této příručce.
• Zajistěte kabel páskou nebo podobným způsobem, aby nerušil při jízdě.

Informace o výrobku

Připojením tohoto výrobku ke kompatibilní autokameře můžete autokameru napájet, i když je motor vypnutý. To umožňuje prodloužit dobu sledování během parkování na maximálně 24 hodin (doba sledování během parkování se může lišit v závislosti na stavu baterie vozidla s provozním prostředí).

Příslušenství

Než začnete, zkontrolujte, zda máte k dispozici všechny následující položky.

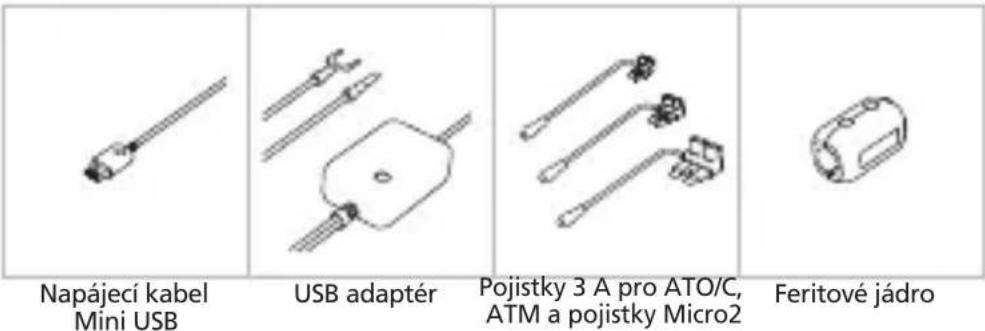

Napájecí kabel Mini USB USB adaptér Pojistky 3 A pro ATO/C, ATM a pojistky Micro2 Feritové jádro

* Vzhled výrobku se může mírně lišit od výše uvedeného zobrazení.

Název dílu

Napájecí Kabel

1 2 3 4 nektor Mini USB 5 V

1. Konektor Mini USB 5 V
2. Regulátor 12 - 24 V= na 5 V=.
3. Záporný (-) vidlicový konektor.
4. Kladný (+) automobilový napájecí kulatý konektor.

Kabely s nožovými pojistkami

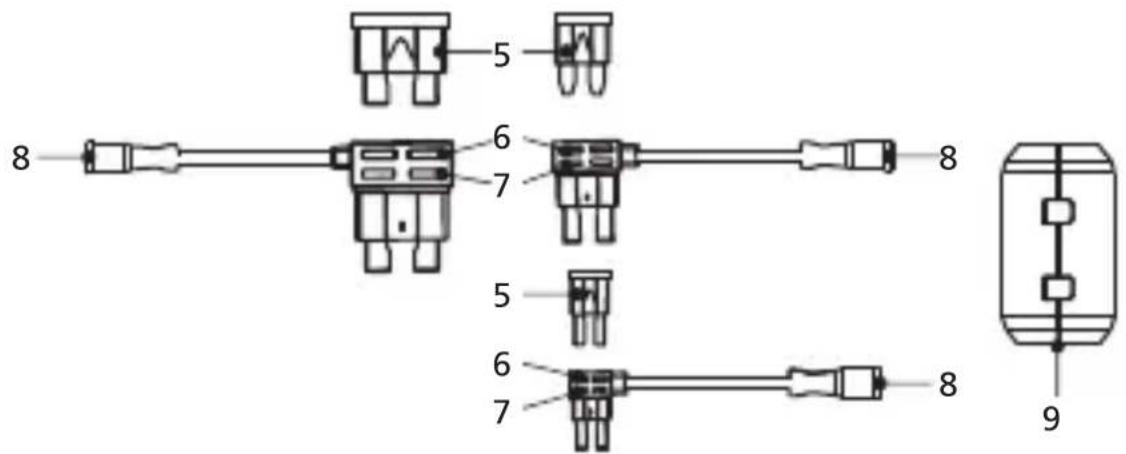

5 6 7 8 5 6 7 8 9

1. Pojistky ATO/C, ATM a Micro2 2 A.
2. Zásuvka pro kabel s nožovou pojistkou 2 A.
3. Zásuvka pro původní pojistku.
4. Kladný (+) kulatý konektor pro kabel s nožovou pojistkou.
5. Feritové jádro

Krok 1: Připojte kabel s nožovou pojistkou k pojistkové skříňce.

1.1 Vyhledejte pojistkovou skříňku svého vozidla. Obvykle je umístěna pod volantem nebo pod kapotou motoru. Postupujte podle příručky k vozidlu.

1.2 Vyjměte původní pojistku spojenou se zapalováním vozidla ACC/přepnuto nebo trvalým napájením. Doporučujeme maximální proudovou charakteristiku 20 A. Postupujte podle příručky k vozidlu.

1.3 V zásuvce pro kabel s nožovou pojistkou 2 A (položka 6) je zabudována pojistka 2 A (položka 5), která chrání autokameru. Nevyjímejte ji ani neměňte.

1.4 Ze tří dodaných typů zvolte správný kabel s nožovou pojistkou. Zasuňte původní pojistku do zásuvky pro původní pojistku (položka 7). Zasuňte kabel s nožovou pojistkou do zásuvky, ze které jste vyjmuli původní pojistku z pojistkové skříňky v kroku 1.2.

Krok 2: Instalace napájecího kabelu vozu

2.1 Upevněte autokameru za zpětné zrcátko a připojte 5 V Mini USB konektor (položka 1) k autokameře.

2.2 Začněte od konce na straně autokamery a zasuňte napájecí kabel vozu do potahu stropu. Skryjte napájecí kabel podlé předního A do gumové lišty. Podle potřeby uvolněte lišty klempířským nářadím a skryjte kabel. Zajistěte, aby zůstalo dostatek kabelu pro připojení k autokameře.

2.3 Uložte kabel až k pojistkové skříňce. Jakmile se dostanete s kabelem k pojistkové skříňce, vyhledejte uzemnění v jejím okolí. Doporučujeme uzemnit záporný (-) vidlicový konektor (položka 3) ke šroubu na holém kovu bez nátěru. Potom připojte kladný (+) automobilový napájecí kulatý konektor (položka 4) ke kladnému (+) kulatému konektoru pro kabel s nožovou pojistkou (položka 8). Slouží k napájení autokamery. Uspořádejte přebytečnou délku kabelu pomocí kabelové svorky na vhodném místě.

2.4 Pro případ potřeby obsahuje tato montážní sada feritové jádro (položka 9). Toto jádro lze použít k potlačení rádiového elektronického rušení. Pro optimální účinek jej umístěte okolo napájecího kabelu přibližně 13-20 cm od autokamery.

Technické údaje

Délka kabelu	4 m, 13 stop
Typ konektoru	Mini USB
Vstup	12 V/24 V= ——2A
Výstup	5 V ——2 A
Hmotnost	5,5 oz / 157 g
