Marca	Kenwood
Modelo	CADR1030
Tipo de produto	Kit de fiação para câmera de painel
Categoria	Acessório de áudio
Peso	157 g
Comprimento do cabo	4 m
Tipo de conector	Mini USB
Tensão de entrada	12 / 24 Vcc
Corrente de entrada	2 A
Tensão de saída	5 Vcc
Corrente de saída	2 A
Função principal	Alimentar uma câmera de painel compatível e permitir monitoramento por até 24 horas em parada
Compatibilidade	Câmeras de painel com conector Mini USB (5V)
Instalação	Via cabo porta-fusível de derivação na caixa de fusíveis do veículo
Segurança	Fusível de proteção de 2 A integrado no cabo porta-fusível
Precauções de uso	Não deixar conectado sem uso prolongado para evitar descarga da bateria do veículo
Certificações	FCC, IC, CE (diretivas EMC e RoHS)
Fabricante	JVCKENWOOD Corporation
Representante UE	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Países Baixos
Conteúdo da caixa	Cabo de alimentação com regulador, cabo porta-fusível de derivação com 3 tipos de fusíveis, núcleo de ferrite
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos químicos.

Perguntas frequentes - CADR1030 KENWOOD

Como instalar o kit de fiação CADR1030 no meu carro?

A instalação é feita em duas etapas: primeiro, conecte o cabo porta-fusível de derivação na caixa de fusíveis do veículo removendo um fusível original (ar condicionado, motor ou alimentação permanente) e inserindo o cabo com o fusível de 2 A fornecido. Em seguida, conecte o cabo de alimentação à câmera (conector Mini USB) e encaminhe-o ao longo do acabamento até o compartimento de fusíveis, fixando o fio negativo a uma massa metálica sem pintura. Conecte então o conector cilíndrico positivo do cabo de alimentação ao do cabo porta-fusível.

Posso usar este kit com qualquer câmera de painel?

O kit foi projetado para câmeras compatíveis com uma alimentação de 5V via conector Mini USB. Verifique se sua câmera possui uma entrada Mini USB e aceita 5V/2A. Não é adequado para câmeras que usam outros tipos de conectores ou tensões.

O que é a função de monitoramento em parada e como funciona?

O monitoramento em parada permite que a câmera continue funcionando mesmo com o motor desligado, usando alimentação direta da bateria através do kit. Isso pode durar até 24 horas, mas a duração real depende do estado da bateria do veículo e do consumo da câmera.

Como evitar que a bateria do meu carro descarregue devido a este kit?

Para evitar descarga excessiva, é recomendado dirigir regularmente ou ligar o motor para recarregar a bateria. Se não usar o carro por mais de 2 dias, desligue a câmera. Este kit não foi projetado para uso prolongado sem recarga da bateria.

O que fazer se minha bateria descarregar apesar das precauções?

Se a bateria descarregar, é necessário recarregá-la com um carregador externo ou religar o motor para recarregá-la. Verifique também se a câmera está desligada durante longos períodos de inatividade. O fabricante não se responsabiliza por descarga da bateria.

Como fixar firmemente o cabo no habitáculo para evitar que atrapalhe?

Use uma ferramenta de remoção de acabamento para deslizar o cabo sob o forro do teto e ao longo da coluna A. Fixe as seções visíveis com fita adesiva ou braçadeiras. Certifique-se de que o cabo não esteja pendurado e não atrapalhe a condução.

Qual tipo de fusível devo usar com este kit?

O kit é fornecido com três tipos de fusíveis de 2 A: ATO, ATM e Micro2. Escolha o que corresponde à sua caixa de fusíveis. Há também um fusível de 2 A integrado no próprio porta-fusível - não o remova.

O kit funciona tanto em 12V quanto em 24V?

Sim, o regulador integrado aceita uma entrada de 12 a 24 Vcc e a converte em 5 Vcc para a câmera. Portanto, é compatível com a maioria dos carros, caminhões e outros veículos.

Como reduzir interferências de radiofrequência (parasitas) na câmera?

O kit inclui um núcleo de ferrite (elemento nº 9) para ser preso ao redor do cabo de alimentação a aproximadamente 13-20 cm da câmera. Isso suprime interferências de rádio. Fixe-o simplesmente enrolando o cabo ao redor do núcleo.

Onde está localizada a caixa de fusíveis do meu veículo para instalação?

A caixa de fusíveis geralmente está localizada embaixo do volante do motorista ou embaixo do capô do motor. Consulte o manual do seu veículo para a localização exata. Pode haver várias caixas de fusíveis.

MANUAL DE UTILIZADOR CADR1030 KENWOOD

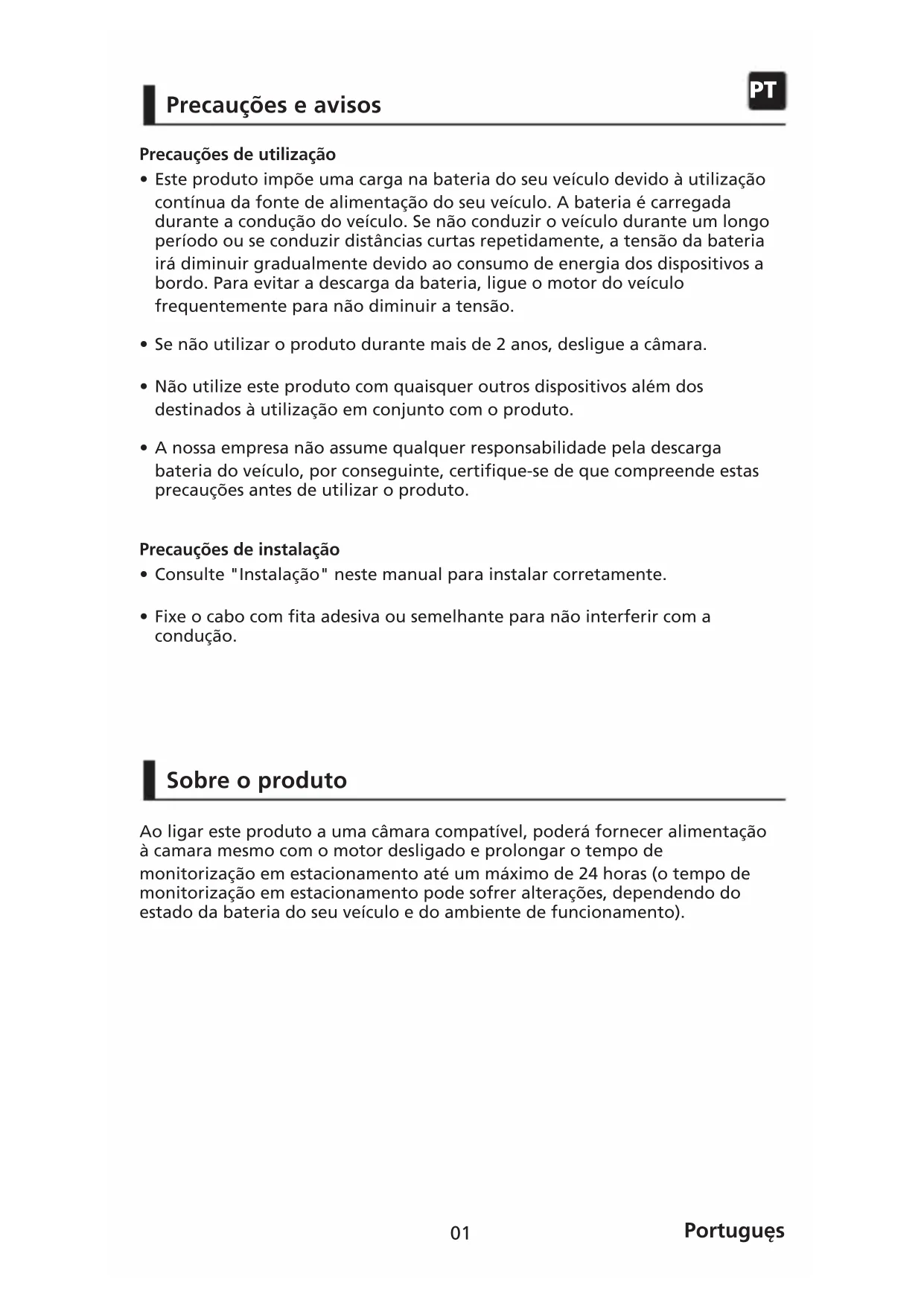

Precauções de utilização

- Este produto impõe uma carga na bateria do seu veículo devido à utilização contínua da fonte de alimentação do seu veículo. A bateria é carregada durante a condução do veículo. Se não conduzir o veículo durante um longo período ou se conduzir distâncias curtas repetidamente, a tensão da bateria irá diminuir gradualmente devido ao consumo de energia dos dispositivos a bordo. Para evitar a descarga da bateria, ligue o motor do veículo frequentemente para não diminuir a tensão.

- Se não utilizar o produto durante mais de 2 anos, desligue a câmara.

- Não utilize este produto com quaisquer outros dispositivos além dos destinados à utilização em conjunto com o produto.

- A nossa empresa não assume qualquer responsabilidade pela descarga bateria do veículo, por conseguinte, certifique-se de que compreende estas precauções antes de utilizar o produto.

Precauções de instalação

- Consulte "Instalação" neste manual para instalar corretamente.

- Fixe o cabo com fita adesiva ou semelhante para não interferir com a condução.

Sobre o produto

Ao ligar este produto a uma câmara compatível, poderá fornecer alimentação à camara mesmo com o motor desligado e prolongar o tempo de monitorização em estacionamento até um máximo de 24 horas (o tempo de monitorização em estacionamento pode sofrer alterações, dependendo do estado da bateria do seu veículo e do ambiente de funcionamento).

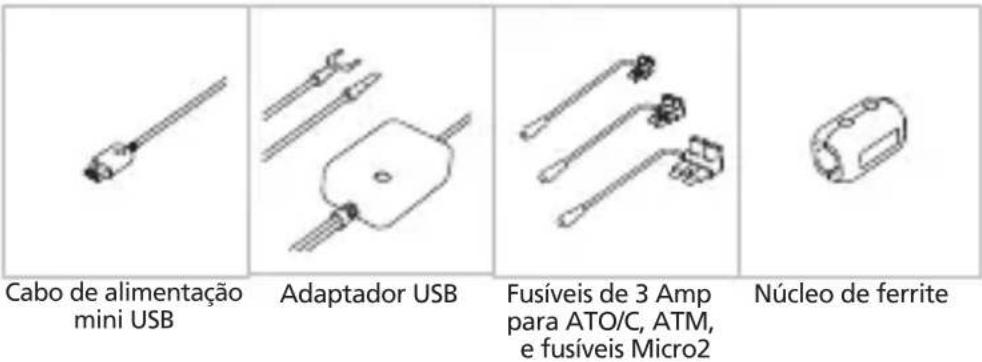

Acessórios

Antes de começar, verifique se possui todos os itens indicados abaixo.

Cabo de alimentação mini USB Adaptador USB Fusíveis de 3 Amp para ATO/C, ATM, e fusíveis Micro2 Núcleo de ferrite

* O aspeto do produto pode ser ligeiramente diferente do produto apresentado acima.

Nome das peças

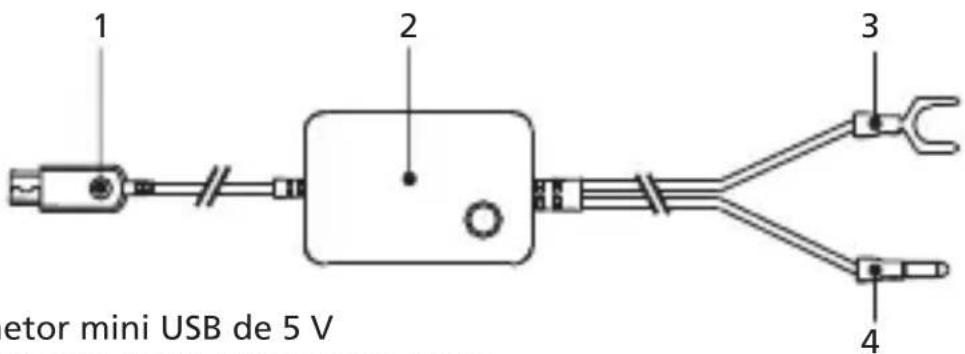

Cabo de alimentação

1. Conetor mini USB de 5 V
2. Regulador de 12-24Vdc para 5Vdc.
3. Conetor de forquilha negativo (-).
4. Conetor de banana positivo (+) do cabo de alimentação do veículo.

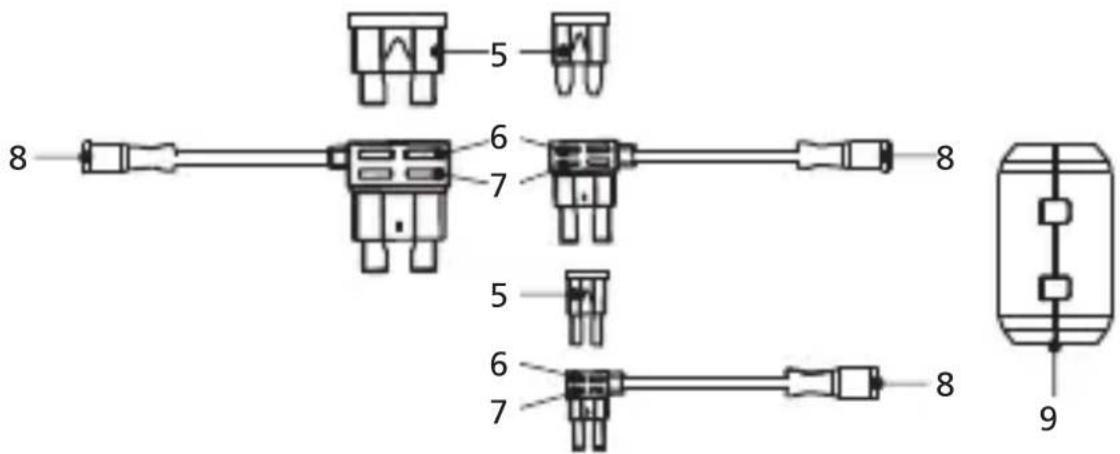

Cabos de ligação dos fusíveis

5 6 7 8 5 6 7 8 9

1. ATO/C, ATM e fusíveis Micro2 2Amp.
   6.A tomada para cabo de ligação de fusíveis de 2 Amp.
   7.A tomada do fusível original.
2. Conetor de banana positivo (+) do cabo de ligação dos fusíveis.
   9.Núcleo de ferrite

Passo 1: Ligue o cabo de ligação do fusível à caixa de fusíveis.

1.1 Localize a caixa de fusíveis do veículo. Geralmente, encontra-se debaixo do volante ou debaixo do capô do motor. Consulte o manual do veículo.

1.2 Retire o fusível original associado à fonte de alimentação ACC/Interruptor da ignição do veículo. Recomendamos que a potência máxima do fusível não seja superior a 20 Amp. Consulte o manual do veículo.

1.3 Existe um fusível de 2 Amp (Item 5) integrado na tomada para o cabo de ligação do fusível de 2 Amp (Item 6) que protege a câmara. Não o remova nem altere.

1.4 Escolha o cabo de ligação do fusível correto entre os tipos fornecidos. Ligue o fusível original à tomada do fusível original (Item 7). Ligue o cabo de ligação do fusível à tomada de onde removeu o fusível original da caixa de fusíveis no Passo 1.2.

Passo 2: Instalação do cabo de alimentação do veículo

2.1 Monte a câmara atrás do espelho retrovisor e ligue o conector Mini USB de 5V (Item 1) à câmara.

2.2 Começando com a extremidade da câmara, introduza o cabo de alimentação no forro e oculte o cabo de alimentação ao longo do pilar A até ao perfil de borracha utilizando uma ferramenta de remoção do painel/perfil para soltar o revestimento.

Certifique-se de que dispõe de cabo suficiente para as ligações da câmara.

2.3 Continue a encaminhar o cabo até à caixa de fusíveis. Depois de levar o cabo até à caixa de fusíveis, procure a massa próxima da área da caixa de fusíveis. Recomendamos que ligue à massa o conector de forquilha (Item 3) negativo (-) a um parafuso ou a metal não pintado. Em seguida, ligue o conector de banana do positivo (+) de alimentação (Item 4) do veículo ao conector de banana positivo (+) do cabo do fusível (Item 8) que permitirá à câmara receber a alimentação. Organize o excesso de cabo utilizando um clipe para fixar numa posição conveniente.

2.4 ISe necessário, incluímos um núcleo de ferrite (Item 9) no Kit de ligação direta por cabo. Pode ser utilizado para suprimir as interferências radioeletrónicas. Enrole-o em volta do cabo de alimentação cerca de 13-20 cm desde a câmara para obter os melhores resultados.

Especificações

Comprimento do cabo	4m
Tipo de conector	Mini USB
Entrada	DC12V/24V=2A
Potência	5V=2A
Peso	157g

Declaração de Conformidade relativa á Diretiva EMC 2014/30/EU

Declaração de conformidade relativa á Diretiva RoHS 2011/65/EU

Fabricante:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPÃO

Representante na UE:

JVCKENWOOD Europe B.V. Amsterdamseweg 37, 1422 AC UITHOORN, PAÍSES BAIXOS
