Marque	Kenwood
Modèle	CADR1030
Type de produit	Kit de câblage pour caméra de tableau de bord
Catégorie	Accessoire audio
Poids	157 g
Longueur du câble	4 m
Type de connecteur	Mini USB
Tension d'entrée	12 / 24 Vcc
Courant d'entrée	2 A
Tension de sortie	5 Vcc
Courant de sortie	2 A
Fonction principale	Alimenter une caméra de tableau de bord compatible et permettre une surveillance jusqu'à 24 heures à l'arrêt
Compatibilité	Caméras de tableau de bord avec connecteur Mini USB (5V)
Installation	Via câble porte-fusible de dérivation sur boîte à fusibles du véhicule
Sécurité	Fusible de protection de 2 A intégré sur le câble porte-fusible
Précautions d'emploi	Ne pas laisser branché sans utilisation prolongée pour éviter la décharge de la batterie du véhicule
Certifications	FCC, IC, CE (directives EMC et RoHS)
Fabricant	JVCKENWOOD Corporation
Représentant UE	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Pays-Bas
Contenu de la boîte	Câble d'alimentation avec régulateur, câble porte-fusible de dérivation avec 3 types de fusibles, noyau en ferrite
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.

FOIRE AUX QUESTIONS - CADR1030 KENWOOD

Comment installer le kit de câblage CADR1030 sur ma voiture ?

L'installation se fait en deux étapes : d'abord, branchez le câble porte-fusible de dérivation sur la boîte à fusibles du véhicule en retirant un fusible d'origine (climatisation, moteur, ou alimentation permanente) et en insérant le câble avec le fusible de 2 A fourni. Ensuite, connectez le câble d'alimentation à la caméra (connecteur Mini USB) et acheminez-le le long de la garniture jusqu'au boîtier à fusibles, en fixant le fil négatif à une masse métallique non peinte. Branchez ensuite le connecteur cylindrique positif du câble d'alimentation à celui du câble porte-fusible.

Puis-je utiliser ce kit avec n'importe quelle caméra de tableau de bord ?

Le kit est conçu pour les caméras compatibles avec une alimentation de 5V via connecteur Mini USB. Vérifiez que votre caméra possède une entrée Mini USB et accepte 5V/2A. Il n'est pas adapté aux caméras utilisant d'autres types de connecteurs ou tensions.

Qu'est-ce que la fonction de surveillance à l'arrêt et comment fonctionne-t-elle ?

La surveillance à l'arrêt permet à la caméra de continuer à fonctionner même lorsque le moteur est éteint, en utilisant l'alimentation directe de la batterie via le kit. Cela peut durer jusqu'à 24 heures, mais la durée réelle dépend de l'état de la batterie du véhicule et de la consommation de la caméra.

Comment éviter que la batterie de ma voiture ne se décharge à cause de ce kit ?

Pour éviter une décharge excessive, il est recommandé de conduire régulièrement ou de faire tourner le moteur pour recharger la batterie. Si vous n'utilisez pas la voiture pendant plus de 2 jours, éteignez la caméra. Ce kit n'est pas conçu pour une utilisation prolongée sans recharge de la batterie.

Que faire si ma batterie se décharge malgré les précautions ?

Si la batterie se décharge, il faut la recharger avec un chargeur externe ou redémarrer le moteur pour la recharger. Vérifiez également que la caméra est bien éteinte lors de longues périodes d'inactivité. Le fabricant décline toute responsabilité en cas de décharge de la batterie.

Comment fixer solidement le câble dans l'habitacle pour éviter qu'il ne gêne ?

Utilisez un outil de retrait de garniture pour glisser le câble sous la doublure du toit et le long de la colonne A. Fixez les sections visibles avec du ruban adhésif ou des serre-câbles. Assurez-vous que le câble ne pend pas et ne gêne pas la conduite.

Quel type de fusible dois-je utiliser avec ce kit ?

Le kit est fourni avec trois types de fusibles de 2 A : ATO, ATM et Micro2. Choisissez celui qui correspond à votre boîte à fusibles. Il y a également un fusible de 2 A intégré sur le porte-fusible lui-même - ne le retirez pas.

Le kit fonctionne-t-il aussi bien en 12V qu'en 24V ?

Oui, le régulateur intégré accepte une entrée de 12 à 24 Vcc et la convertit en 5 Vcc pour la caméra. Il est donc compatible avec la plupart des voitures, camions et autres véhicules.

Comment réduire les interférences radioélectriques (parasites) sur la caméra ?

Le kit inclut un noyau en ferrite (élément n°9) à attacher autour du câble d'alimentation à environ 13-20 cm de la caméra. Cela permet de supprimer les interférences radio. Fixez-le simplement en enroulant le câble autour du noyau.

Où se trouve la boîte à fusibles de mon véhicule pour l'installation ?

La boîte à fusibles se trouve généralement sous le volant du conducteur ou sous le capot du moteur. Consultez le manuel de votre véhicule pour l'emplacement exact. Il peut y avoir plusieurs boîtes à fusibles.

MODE D'EMPLOI CADR1030 KENWOOD

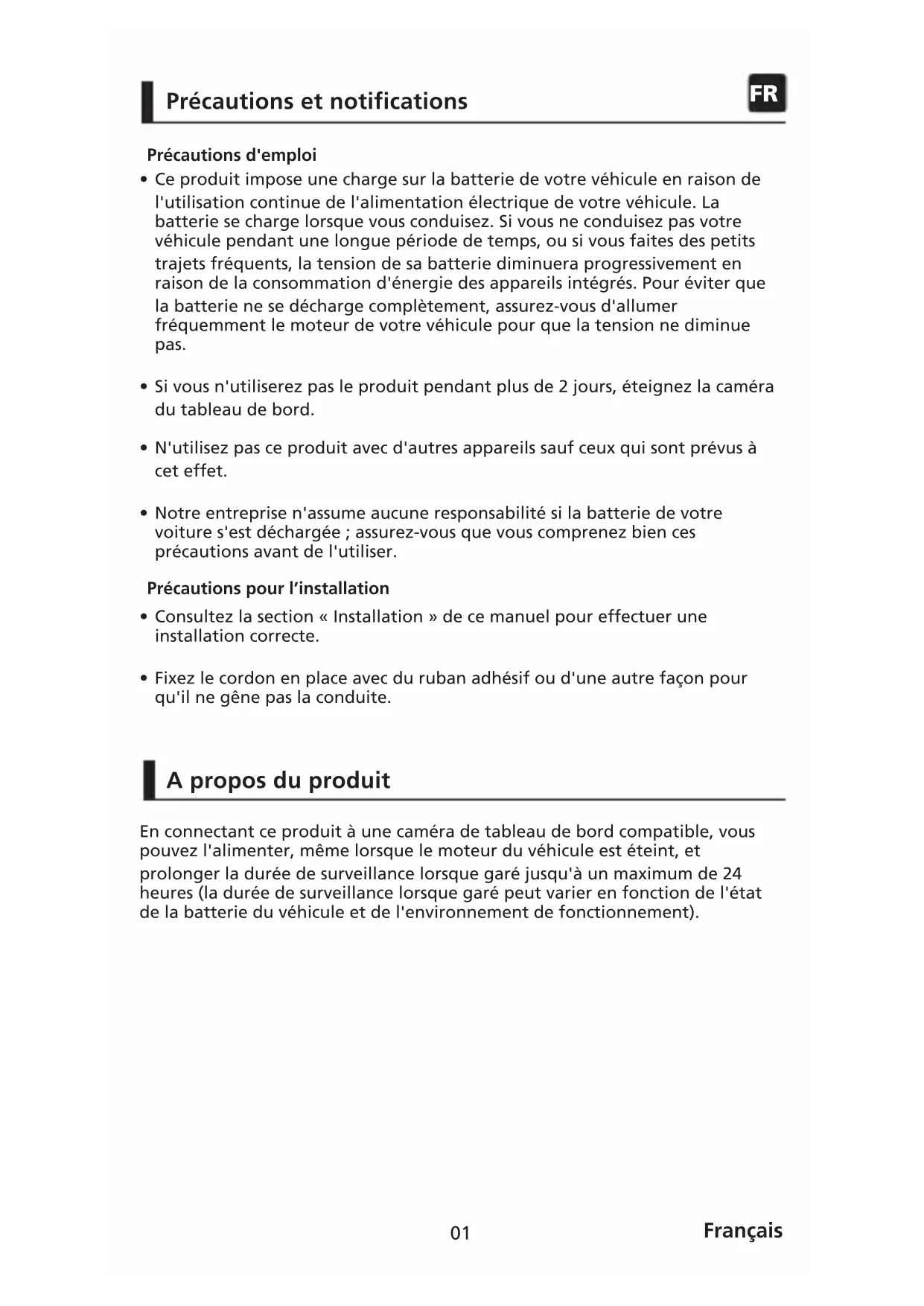

Précautions d'emploi

Précautions d'emploi

- Ce produit impose une charge sur la batterie de votre véhicule en raison de l'utilisation continue de l'alimentation électrique de votre véhicule. La batterie se charge lorsque vous conduisez. Si vous ne conduisez pas votre véhicule pendant une longue période de temps, ou si vous faites des petits trajets fréquents, la tension de sa batterie diminuera progressivement en raison de la consommation d'énergie des appareils intégrés. Pour éviter que la batterie ne se décharge complètement, assurez-vous d'allumer fréquemment le moteur de votre véhicule pour que la tension ne diminue pas.

- Si vous n'utiliserez pas le produit pendant plus de 2 jours, éteignez la caméra du tableau de bord.

- N'utilisez pas ce produit avec d'autres appareils sauf ceux qui sont prévus à cet effet.

- Notre entreprise n'assume aucune responsabilité si la batterie de votre voiture s'est déchargée ; assurez-vous que vous comprenez bien ces précautions avant de l'utiliser.

Précautions pour l'installation

- Consultez la section « Installation » de ce manuel pour effectuer une installation correcte.

- Fixez le cordon en place avec du ruban adhésif ou d'une autre façon pour qu'il ne gène pas la conduite.

A propos du produit

En connectant ce produit à une caméra de tableau de bord compatible, vous pouvez l'alimenter, même lorsque le moteur du véhicule est éteint, et prolonger la durée de surveillance lorsque garé jusqu'à un maximum de 24 heures (la durée de surveillance lorsque garé peut varier en fonction de l'état de la batterie du véhicule et de l'environnement de fonctionnement).

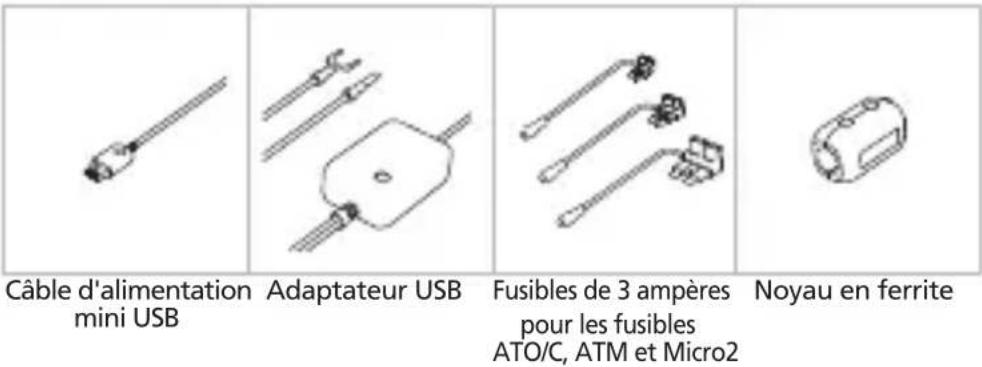

Accessoires

Avant de commencer, vérifiez que vous avez tout ce qui est nécessaire ci-dessous.

* L'apparence du produit peut différer légèrement de celle montrée ci-dessus.

Nom des pièces

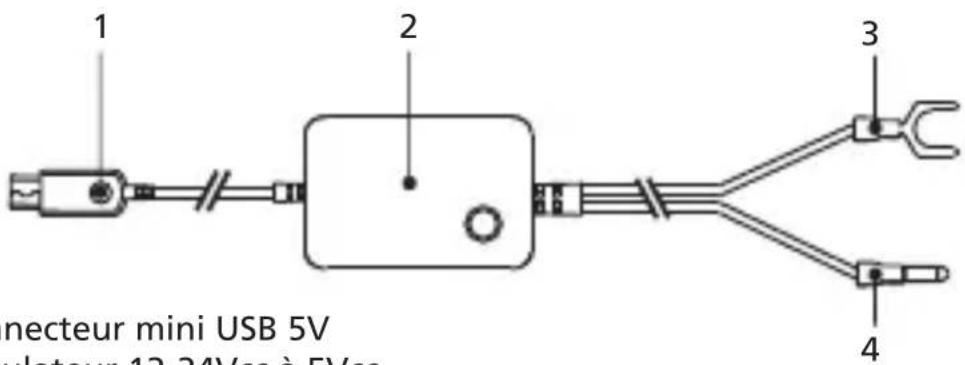

Cordon d'alimentation

necteur mini USB 5V ulatour 12 24V/cc à 5V/cc

1. Connecteur mini USB 5V
   2.Régulateur 12-24Vcc à 5Vcc.
2. Connecteur à broche négative (-).
   4.Câble d'alimentation de voiture avec connecteur cylindrique positif (+).

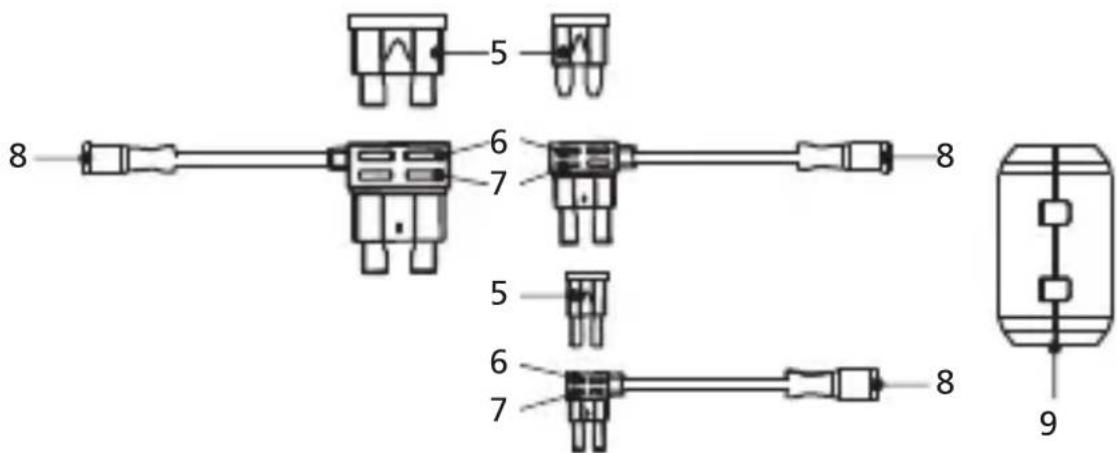

Câbles porte-fusible de dérivation

5 6 7 8 5 6 7 8 9

5.Fusibles ATO/C, ATM & Micro2 à 2 ampères.
6.La prise pour le câble porte-fusible de dérivation de 2 ampères.
7.La prise pour le fusible d'origine.
8.Câble porte-fusible de dérivation avec connecteur cylindrique positif (+).
9.Noyau en ferrite

Étape 1 : Connectez le câble porte-fusible de dérivation à la boîte à fusibles.

1.1 Trouvez la boîte à fusibles de votre véhicule. Généralement, elle se trouve sous le volant du conducteur ou sous le capot du moteur. Veuillez consulter le manuel de votre véhicule.
1.2 Retirez un fusible d'origine associé à l'allumage de la climatisation/ du moteur de votre véhicule ou l'alimentation électrique permanente. Nous recommandons que la puissance maximale du fusible ne dépasse pas 20 ampères. Veuillez consulter le manuel de votre véhicule.
1.3 Il y a un fusible de 2 ampères (élément numéro 5) intégré dans la prise pour le câble porte-fusible de dérivation de 2 ampères (élément numéro 6) qui protège la caméra embarquée. Veuillez ne pas l'enlever ou le modifier.
1.4 Choisir le bon câble porte-fusible de dérivation parmi les trois types fournis. Branchez le fusible d'origine sur la prise du fusible d'origine (élément numéro 7). Branchez le câble porte-fusible de dérivation sur la prise où le fusible d'origine a été enlevé de la boîte à fusibles à l'étape 1.2.

Étape 2 : Installation du câble d'alimentation de voiture

2.1 Fixez la caméra embarquée derrière le rétroviseur et branchez le connecteur mini USB 5V (élément numéro 1) à la caméra embarquée.
2.2 En commençant par l'extrémité de la caméra embarquée, insérez le câble d'alimentation de la voiture dans la doublure et cachez le câble d'alimentation le long de la colonne A jusqu'à la garniture en caoutchouc en utilisant un outil de retrait/d'ouverture de garniture pour desserrer la garniture. Assurez-vous qu'il reste suffisamment de câble pour les connexions de la caméra embarquée.
2.3 Nous vous recommandons de mettre à la terre le connecteur à cosse négatif (-) (élément numéro 3) avec un boulon métallique non peint. Ensuite, branchez le connecteur cylindrique positif (+) du câble d'alimentation de la voiture (élément numéro 4) au connecteur cylindrique positif (+) du câble porte-fusible de dérivation (élément numéro 8) ; cela permettra à la caméra embarquée de recevoir l'alimentation électrique. Arrangez le reste du câble à l'aide d'un serre-câble dans une position pratique.

2.4 Si nécessaire, nous vous avons fourni un noyau en ferrite (élément numéro 9) avec le kit de câblage. Il peut être utilisé pour supprimer les interférences radio électroniques. Attachez-le autour du câble d'alimentation à environ 13-20 cm de la caméra embarquée pour un meilleur optimal.

Spécifications

Longueur du câble	4m, 13pieds
Type de connecteur	Mini USB
Entrée	12V / 24Vcc ——2A
Sortie	5V ——2A
Poids	5.5oz / 157g

Déclaration de conformité se rapportant à la directive EMC 2014/30/EU

Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU Fabricant:

JVCKENWOOD Corporation

Représentant dans l'UE:

JVČKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAYS-BAS

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1. L'appareil ne doit pas produire de brouillage;
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

ATTENTION

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain.
