Type de produit	Récepteur satellite XM pour autoradio
Marque	KENWOOD
Modèle	KCA-XM100V
Bande de fréquences	2332,500 - 2345,000 MHz
Tension de fonctionnement	5 V
Courant absorbé	55 mA
Impédance	50 Ω (connecteur SMB)
Longueur du câble	7 m
Dimensions (L × H × P)	36 × 14 × 44 mm (1-7/16 × 9/16 × 1-6/8 pouces)
Poids	70 g (0,2 lb)
Plage de température de fonctionnement	-10°C à +60°C
Plage de température de stockage	-20°C à +85°C
Compatibilité	Autoradios KENWOOD avec entrée XM Ready
Accessoires fournis	Antenne RF (magnétique), coussinet d'étanchéité, vis de montage
Installation	Montage professionnel recommandé
Entretien	Essuyer avec un chiffon sec et doux
Sécurité	Éviter l'exposition directe au soleil, à la chaleur excessive, à l'humidité et à la poussière
Réparabilité	Pièces détachées disponibles auprès du revendeur KENWOOD

FOIRE AUX QUESTIONS - KCA-XM100V KENWOOD

Comment installer le KCA-XM100V dans ma voiture ?

L'installation nécessite des compétences techniques. Pour des raisons de sécurité, faites appel à un professionnel. Fixez l'antenne RF magnétique sur le toit ou le couvercle du coffre, puis connectez le câble au récepteur. Utilisez les vis fournies uniquement.

Le KCA-XM100V est-il compatible avec tous les autoradios KENWOOD ?

Ce récepteur est conçu pour les autoradios KENWOOD dotés d'une entrée XM Ready. Vérifiez la compatibilité de votre modèle dans le manuel de l'autoradio.

Que faire si la réception satellite est mauvaise ?

Assurez-vous que l'antenne RF est installée sur une surface métallique dégagée (toit ou coffre) et qu'aucun obstacle ne bloque le signal. Évitez les tunnels ou les zones boisées denses.

Comment nettoyer le KCA-XM100V ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Puis-je utiliser le KCA-XM100V avec une batterie 12 V ?

Oui, mais vous devez connecter le câble d'allumage à une source d'alimentation commutée (position ACC) pour éviter une décharge de la batterie.

Le syntoniseur Mini XM est-il inclus ?

Non, le syntoniseur Mini XM est un accessoire optionnel (non inclus). Il s'insère dans la fente prévue sur le récepteur.

Quelle est la longueur du câble d'antenne ?

Le câble mesure 7 mètres, ce qui permet une installation souple entre l'antenne et le récepteur.

Le KCA-XM100V résiste-t-il à la chaleur ?

Il peut fonctionner entre -10°C et +60°C. Évitez de l'exposer à une chaleur excessive, comme la lumière directe du soleil prolongée.

Comment obtenir des pièces de rechange ?

Contactez votre revendeur KENWOOD agréé. Les pièces détachées (antenne, câble, etc.) sont disponibles.

Puis-je installer l'antenne RF à l'intérieur de la voiture ?

Non, l'antenne RF doit être installée à l'extérieur (toit ou coffre) pour une réception satellite optimale. L'aimant intégré permet une fixation facile sur une surface métallique.

MODE D'EMPLOI KCA-XM100V KENWOOD

• Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.
• Si vous rencontrez des problèmes pendant l'installation, consultez ce revendeur Kenwood.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez également les endroits trop poussiéreux ou exposés aux éclaboussures.
• N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis incorrectes pourrait endommager l'appareil.
• Si l'allumage de votre voiture n'a pas de position ACC, connectez le câble d'allumage à une source d'alimentation qui peut être mise sous et hors tension avec la clé de contact. Si vous connectez le câble d'allumage à une source d'alimentation constante, comme un câble de batterie, la batterie risque de se décharger.
• Après avoir installé l'appareil, vérifie si les feux de freinage, les clignotants, les essuie-glace, etc. de la voiture fonctionnent correctement.
• Juste après l'utilisation de l'appareil, il se peut que le symtoniseur Mini XM (accessoire en option) soit très chaud. Lorsque vous souhaitez retirer le symtoniseur, attendez un instant qu'il refroidisse avant de le retirer.

Accessoires

②

(3)

Fente d'insertion pour syntoniseur Mini XM (accessoire en option)

Installation

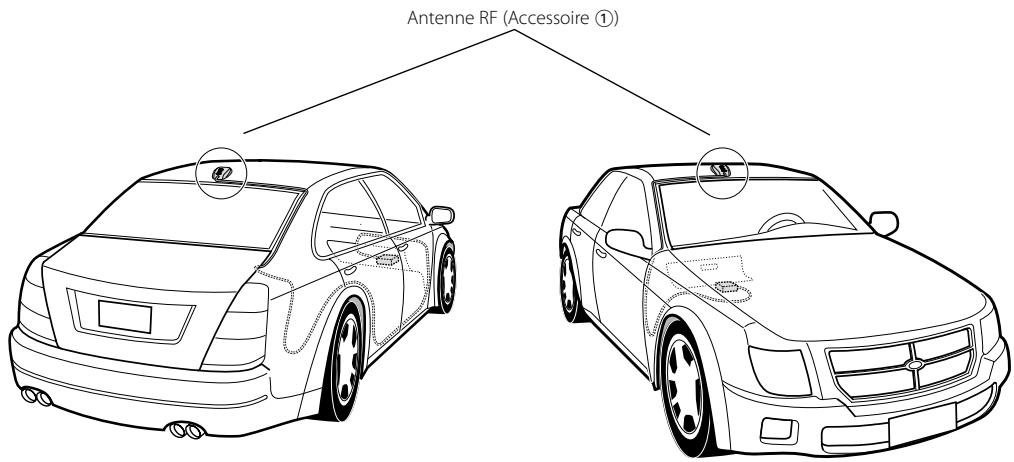

Installez l'antenne RF (Accessoire ①) sur le couvercle du coffre ou sur le toit.

L'antenne RF peut être installée grâce à la force magnétique de l'aimant intégré dans l'antenne.

Installez l'antenne RF en vous garantissant à un endroit où la réception est bonne.

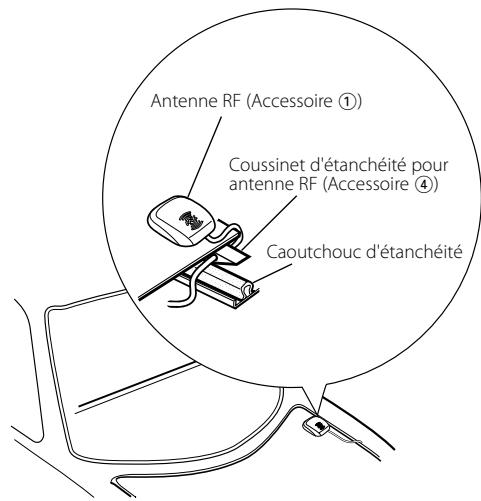

Lors de l'installation sur le couvercle du coffre

Lorsque vous installez l'antenne RF (Accessoire ①) sur le couvercle du coffre, pour des raisons d'étanchéité et pour empêcher que le câble ne se débranche, installez-la en utilisant le coussinet d'étanchéité destiné à l'antenne RF (Accessoire ④).

1. Collez le coussinet d'étanchéité destiné à l'antenne RF (Accessoire ④) à côté du caoutchouc d'étanchéité du coffre.
2. Tirez le câble de l'antenne RF (Accessoire ①) du couvercle du coffre jusqu'à l'intérieur du coffre.

Essuyez la saleté se trouvant sur la surface sur laquelle le coussinet d'étanchéité de l'antenne RF (Accessoire ④) est installé.

Récepteur XM

Bande de fréquences

2332,500 - 2345,000 MHz

Généralités

Plage de température de fonctionnement

: -10°C à + 60 °C

Plage de température de stockage

: -20°C à + 85 °C

: 50 Ω / SMB connecteur

Tension de fonctionnement

:5V

Courant absorbé

:55mA

Longueur du câble

:7m

Dimensions d'installation (L × H × P)

: 36 × 14 × 44 mm

1-7/16 × 9/16 × 1-6/8 pouces

Poids

70 g (0,2 lbs)
