Tipo de producto	Receptor satelital XM para autorradio
Marca	KENWOOD
Modelo	KCA-XM100V
Banda de frecuencias	2332,500 - 2345,000 MHz
Tensión de funcionamiento	5 V
Corriente absorbida	55 mA
Impedancia	50 Ω (conector SMB)
Longitud del cable	7 m
Dimensiones (Largo × Alto × Profundidad)	36 × 14 × 44 mm (1-7/16 × 9/16 × 1-6/8 pulgadas)
Peso	70 g (0,2 lb)
Rango de temperatura de funcionamiento	-10°C a +60°C
Rango de temperatura de almacenamiento	-20°C a +85°C
Compatibilidad	Autorradios KENWOOD con entrada XM Ready
Accesorios incluidos	Antena RF (magnética), almohadilla de sellado, tornillos de montaje
Instalación	Instalación profesional recomendada
Mantenimiento	Limpiar con un paño seco y suave
Seguridad	Evitar la exposición directa al sol, al calor excesivo, a la humedad y al polvo
Reparabilidad	Piezas de repuesto disponibles en el distribuidor KENWOOD

Preguntas frecuentes - KCA-XM100V KENWOOD

¿Cómo instalar el KCA-XM100V en mi coche?

La instalación requiere habilidades técnicas. Por razones de seguridad, recurra a un profesional. Fije la antena RF magnética en el techo o la tapa del maletero, luego conecte el cable al receptor. Use únicamente los tornillos suministrados.

¿El KCA-XM100V es compatible con todos los autorradios KENWOOD?

Este receptor está diseñado para autorradios KENWOOD con entrada XM Ready. Verifique la compatibilidad de su modelo en el manual del autorradio.

¿Qué hacer si la recepción satelital es mala?

Asegúrese de que la antena RF esté instalada en una superficie metálica despejada (techo o maletero) y que ningún obstáculo bloquee la señal. Evite túneles o zonas boscosas densas.

¿Cómo limpiar el KCA-XM100V?

Desconecte el dispositivo antes de limpiarlo. Use un paño suave y seco. No use productos químicos ni abrasivos.

¿Puedo usar el KCA-XM100V con una batería de 12 V?

Sí, pero debe conectar el cable de encendido a una fuente de alimentación conmutada (posición ACC) para evitar la descarga de la batería.

¿El sintonizador Mini XM está incluido?

No, el sintonizador Mini XM es un accesorio opcional (no incluido). Se inserta en la ranura prevista en el receptor.

¿Cuál es la longitud del cable de antena?

El cable mide 7 metros, lo que permite una instalación flexible entre la antena y el receptor.

¿El KCA-XM100V resiste el calor?

Puede funcionar entre -10°C y +60°C. Evite exponerlo a calor excesivo, como la luz directa del sol prolongada.

¿Cómo obtener piezas de repuesto?

Contacte a su distribuidor autorizado KENWOOD. Las piezas de repuesto (antena, cable, etc.) están disponibles.

¿Puedo instalar la antena RF dentro del coche?

No, la antena RF debe instalarse en el exterior (techo o maletero) para una recepción satelital óptima. El imán integrado permite una fijación fácil sobre una superficie metálica.

MANUAL DE USUARIO KCA-XM100V KENWOOD

CAJA de Interfaz de radio satélite XM

MANUAL DE INSTRUCCIONES

Kenwood Corporation

• La instalación y conexión de este producto requires capacitation y experiencia. Para mayorutenidad,deje el trabajo de instalacion y conexión a un profesional.
• Si Tiene problemas durante la instalación, consulte con su distribuidor Kenwood.
• No instale la unidad en un punto expuesto a la luz solar directa, al calor excessivo o a la humedad. Ademásdeferé evaporar sitios con todo polvo o la posibiliidad de que se derrarse agua sobre ella.
• No utility该如何 tipo de tornillos. Utilice solamente los tornillos suministrados. Si utilizes algo tentho tornillo no adequado, podra averiar la unidad.
• Si el interruptor de ignación no tiene una posición ACC, conecte los cables de ignación en una fuente de alimentación que puedaactivarse o desactivarse con la llave de ignación. Si conecta el cable de ignación en una fuente de alimentación con un suministro de voltaje constante, como por exemple en los cables de la bateria, la bateria podría agotarse.
• Después de haber instalado la unidad, verifique si funciona correctamente los pilotos del freno, las luces intermitentes, limpiaparabrisas, etc. en el automóvil.
• Justo antes de haber utilisé la�性, el mini sintonizador XM (accesorio optional)oulda estar extremadamente caliente. Al extraer el sintonizador, espere por un momento hasta que se enfié y después hágalo.

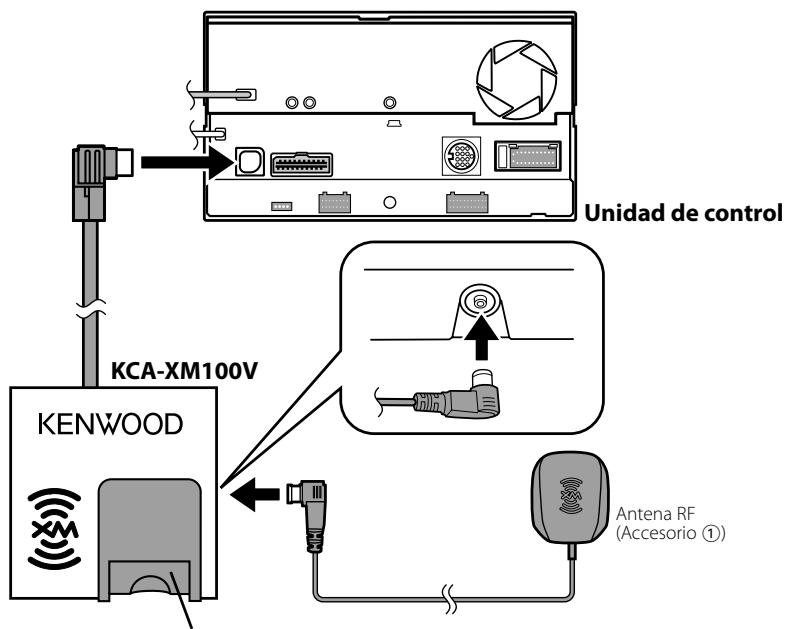

Accesorios

1

1

②

2

(3)

4

4

1

Ranura de energia (accesorio optional) del mini sintonizador XM

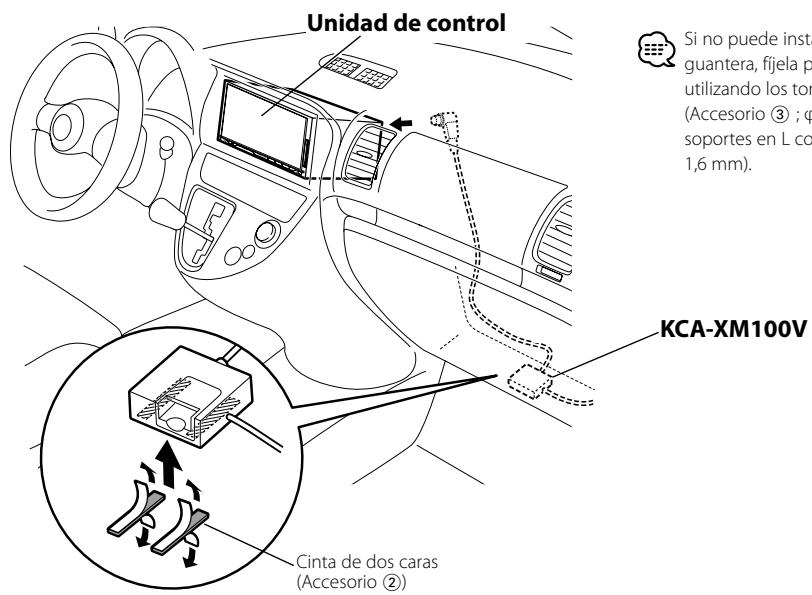

Instalación

Instale la antenna RF (Accesorio ①) por abajo del cofre o en el techo.

La antenna RF se pueda instalar por medio de la fuerza magnética a工程技术 de los imanes incrustados en la antenna.

Instale la antenna RF aparçándose en un lugar donde existe buena recepción.

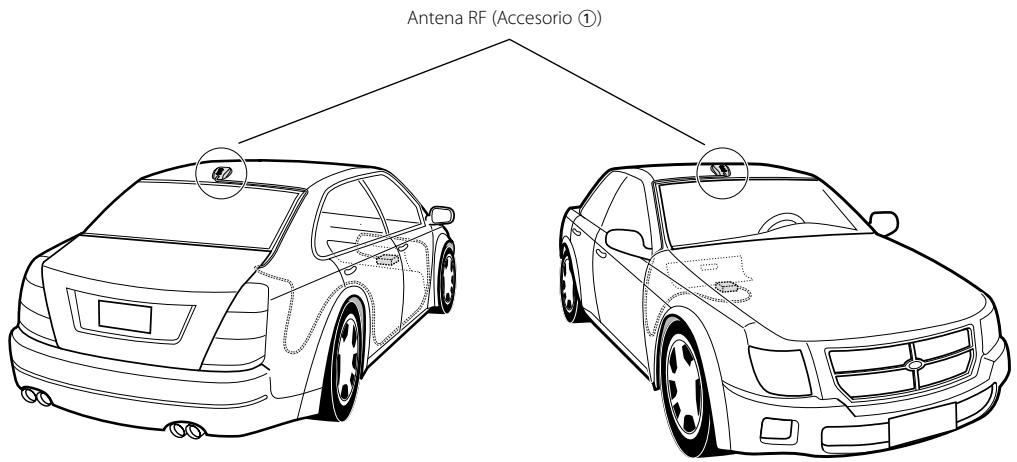

Ejempo de la instalacion sobre el techo

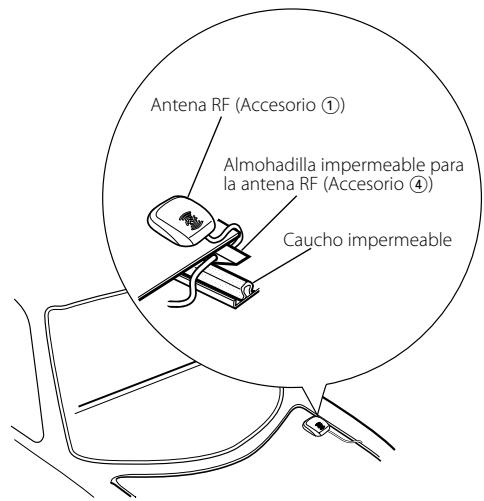

Al instalar por abajo del cofre

Cuando instale la antenna RF (Accesorio ①) en el cofre, con el propósito de la impermeabilidad y para prevenir que se desconecte el cable, instálela realizando la almohadilla impermeable para la antenna RF (Accesorio ④).

1. Coloque pagamento en la almohadilla impermeable para la antenna RF (Accesorio ④) al lado del caucho impermeable del hueco del cofre.
2. Atraiga hacía bajo el cable de la antenna RF (Accesorio ①) del cofre hacía el hueco del cofre.

Limpierialquiermanchaosuciedadde la superficie en la qual seva instalaralalmohadilla impermeablepara la antennaRF(Accesorio ④ ）

Receptor XM

Rango de Frequencia

: 2332,500 - 2345,000 MHz

General

Rango de temperatura operacional

: -10 °C a + 60 °C

Rango de temperatura de almacenimiento

: -20 °C a + 85 °C

Dimensiones (An × Al × P)

: 97× 32× 95mm

3-13/16 × 1-2/8 × 3-6/8 pulgadas

Peso

:310g(0,7 lbs)

Unidad de la antenna de RF

Impedancia de salute

: 50 Ω / SMB conector

Voltaje de operación

:5V

Consumo de corriente

:55mA

Longitud de cable

:7m

Tamaño de instalación (An × Al × P)

: 36 × 14 × 44 mm

1-7/16 × 9/16 × 1-6/8 pulgadas

Peso

: 70 g (0,2 lbs)
