Marca	Kenwood
Modelo	CADR1030
Tipo de producto	Kit de cableado para cámara de tablero
Categoría	Accesorio de audio
Peso	157 g
Longitud del cable	4 m
Tipo de conector	Mini USB
Tensión de entrada	12 / 24 Vcc
Corriente de entrada	2 A
Tensión de salida	5 Vcc
Corriente de salida	2 A
Función principal	Alimentar una cámara de tablero compatible y permitir vigilancia hasta 24 horas en reposo
Compatibilidad	Cámaras de tablero con conector Mini USB (5V)
Instalación	Mediante cable portafusible de derivación en caja de fusibles del vehículo
Seguridad	Fusible de protección de 2 A integrado en el cable portafusible
Precauciones de uso	No dejar enchufado sin uso prolongado para evitar la descarga de la batería del vehículo
Certificaciones	FCC, IC, CE (directivas EMC y RoHS)
Fabricante	JVCKENWOOD Corporation
Representante UE	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Países Bajos
Contenido de la caja	Cable de alimentación con regulador, cable portafusible de derivación con 3 tipos de fusibles, núcleo de ferrita
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.

Preguntas frecuentes - CADR1030 KENWOOD

¿Cómo instalar el kit de cableado CADR1030 en mi coche?

La instalación se realiza en dos pasos: primero, conecte el cable portafusible de derivación en la caja de fusibles del vehículo retirando un fusible original (aire acondicionado, motor o alimentación permanente) e insertando el cable con el fusible de 2 A suministrado. Luego, conecte el cable de alimentación a la cámara (conector Mini USB) y enrutelo a lo largo del revestimiento hasta la caja de fusibles, fijando el cable negativo a una masa metálica sin pintar. Luego, conecte el conector cilíndrico positivo del cable de alimentación al del cable portafusible.

¿Puedo usar este kit con cualquier cámara de tablero?

El kit está diseñado para cámaras compatibles con una alimentación de 5V mediante conector Mini USB. Verifique que su cámara tenga una entrada Mini USB y acepte 5V/2A. No es adecuado para cámaras que usan otros tipos de conectores o tensiones.

¿Qué es la función de vigilancia en reposo y cómo funciona?

La vigilancia en reposo permite que la cámara siga funcionando incluso cuando el motor está apagado, utilizando la alimentación directa de la batería a través del kit. Esto puede durar hasta 24 horas, pero la duración real depende del estado de la batería del vehículo y del consumo de la cámara.

¿Cómo evitar que la batería de mi coche se descargue debido a este kit?

Para evitar una descarga excesiva, se recomienda conducir regularmente o hacer funcionar el motor para recargar la batería. Si no usa el coche durante más de 2 días, apague la cámara. Este kit no está diseñado para un uso prolongado sin recarga de la batería.

¿Qué hacer si mi batería se descarga a pesar de las precauciones?

Si la batería se descarga, debe recargarla con un cargador externo o reiniciar el motor para recargarla. Verifique también que la cámara esté apagada durante largos períodos de inactividad. El fabricante declina toda responsabilidad en caso de descarga de la batería.

¿Cómo fijar firmemente el cable en el habitáculo para evitar que estorbe?

Utilice una herramienta de remoción de molduras para deslizar el cable debajo del revestimiento del techo y a lo largo del pilar A. Fije las secciones visibles con cinta adhesiva o bridas para cables. Asegúrese de que el cable no cuelgue ni interfiera con la conducción.

¿Qué tipo de fusible debo usar con este kit?

El kit incluye tres tipos de fusibles de 2 A: ATO, ATM y Micro2. Elija el que corresponda a su caja de fusibles. También hay un fusible de 2 A integrado en el portafusible mismo: no lo retire.

¿Funciona el kit tanto en 12V como en 24V?

Sí, el regulador integrado acepta una entrada de 12 a 24 Vcc y la convierte en 5 Vcc para la cámara. Por lo tanto, es compatible con la mayoría de coches, camiones y otros vehículos.

¿Cómo reducir las interferencias radioeléctricas (parásitos) en la cámara?

El kit incluye un núcleo de ferrita (elemento n.° 9) para colocar alrededor del cable de alimentación a unos 13-20 cm de la cámara. Esto permite suprimir las interferencias de radio. Fíjelo simplemente enrollando el cable alrededor del núcleo.

¿Dónde se encuentra la caja de fusibles de mi vehículo para la instalación?

La caja de fusibles generalmente se encuentra debajo del volante del conductor o debajo del capó del motor. Consulte el manual de su vehículo para la ubicación exacta. Puede haber varias cajas de fusibles.

MANUAL DE USUARIO CADR1030 KENWOOD

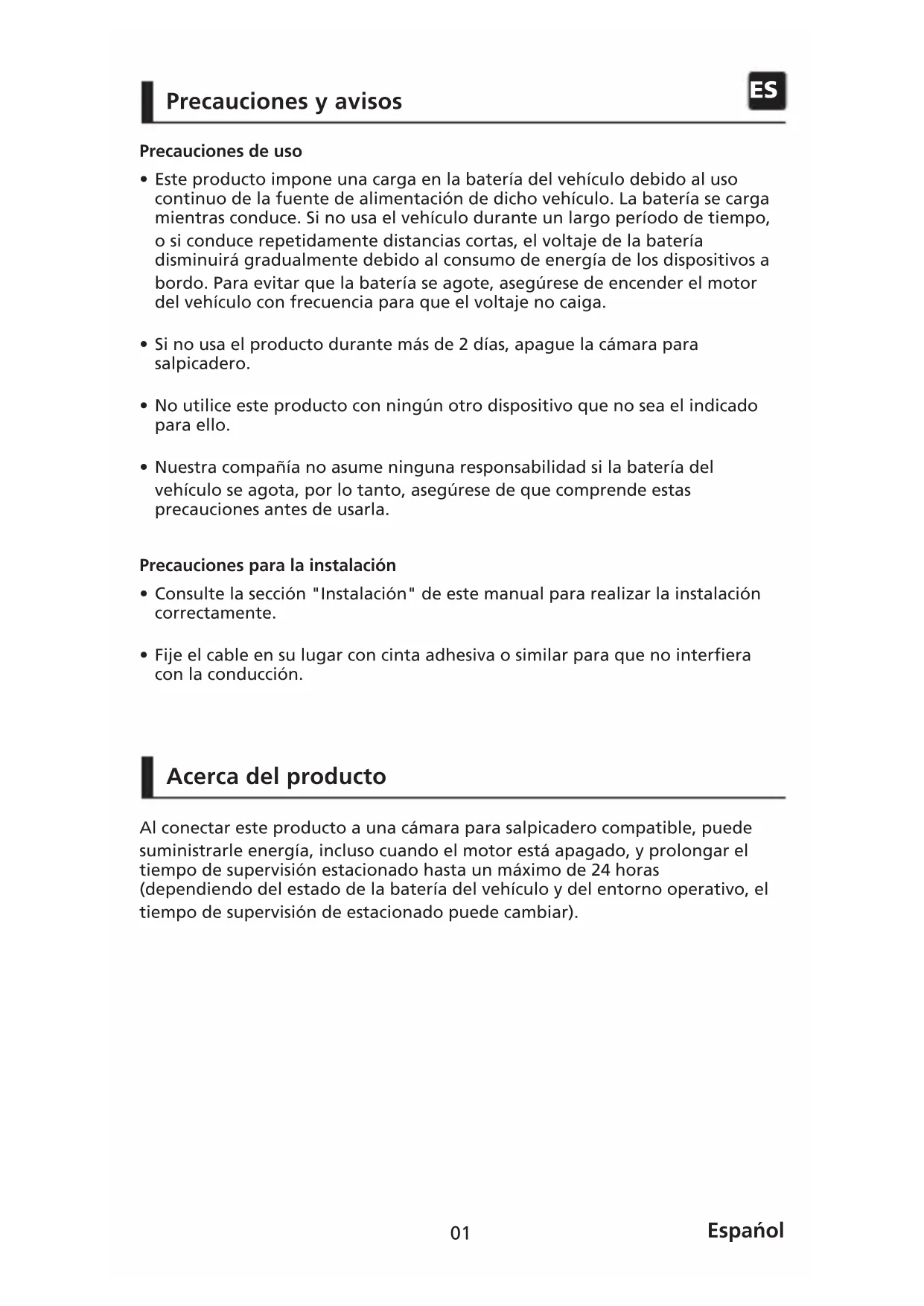

• Este producto impone una carga en la batería del vehículo debido al uso continuo de la fuente de alimentación de dicho vehículo. La batería se carga mientras conduce. Si no usa el vehículo durante un largo período de tiempo, o si conduce repetidamente distancias cortas, el voltaje de la batería disminuirá gradualmente debido al consumo de energía de los dispositivos a bordo. Para evitar que la batería se agote, asegúrese de encender el motor del vehículo con frecuencia para que el voltaje no caiga.
• Si no usa el producto durante más de 2 días, apague la cámara para salpicadero.
• No utilice este producto con ningún otro dispositivo que no sea el indicado para ello.
• Nuestra compañía no asume ninguna responsabilidad si la batería del vehículo se agota, por lo tanto, asegúrese de que comprende estas precauciones antes de usarla.

Precauciones para la instalación

• Consulte la sección "Instalación" de este manual para realizar la instalación correctamente
• Fije el cable en su lugar con cinta adhesiva o similar para que no interfiera con la conducción.

Acerca del producto

Al conectar este producto a una cámara para salpicadero compatible, puede suministrarle energía, incluso cuando el motor está apagado, y prolongar el tiempo de supervisión estacionado hasta un máximo de 24 horas (dependiendo del estado de la batería del vehículo y del entorno operativo, el tiempo de supervisión de estacionado puede cambiar).

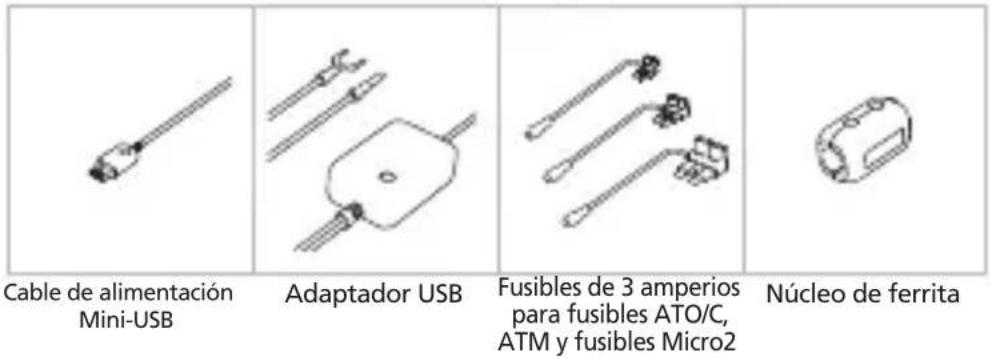

Accesorios

Antes de comenzar, compruebe que tiene todo lo que se encuentra a continuación.

* La apariencia del producto puede diferir ligeramente de la que se muestra arriba.

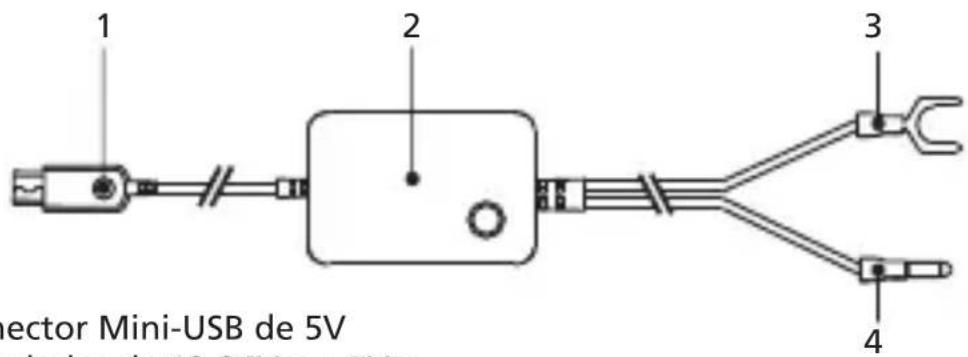

Nombre de las piezas

Cable de alimentación

1 2 3 4 ector Mini-USB de 5V

1. Conector Mini-USB de 5V
2. Regulador de 12-24Vcc a 5Vcc.
3. Conector de horquilla negativo (-).
4. Conector redondo positivo (+) del cable de alimentación del automóvil.

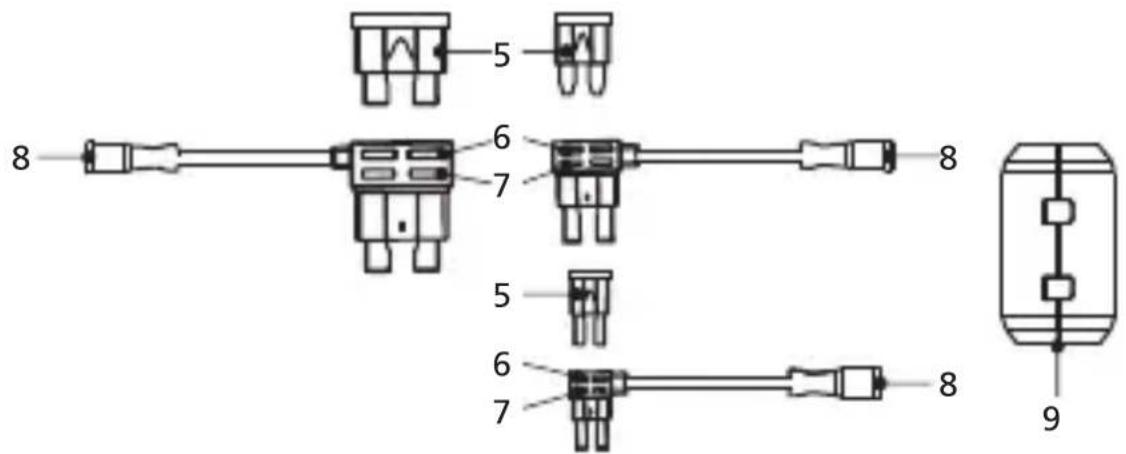

Cables de tapa con fusible

5 6 7 8 5 6 7 8 9

1. Fusibles de 2A ATO/C, ATM y Micro2.
2. Toma para el cable de tapa con fusible de 2 amperios.
3. Toma para el fusible original.
4. Conector redondo del cable de tapa con fusible positivo (+).
5. Núcleo de ferrita

Paso 1: Conecte el cable de tapa con fusible a la caja de fusibles.

1.1 Busque la caja de fusibles del vehículo. Por lo general, se encuentra debajo del volante del conductor o debajo del capó del motor. Consulte el manual del vehículo.

1.2 Quite un fusible original asociado con la fuente de alimentación de ignición de CA, conmutada o permanente del vehículo. Le recomendamos que el valor nominal máximo del fusible no sea superior a 20 amperios. Consulte el manual del vehículo.

1.3 Hay un fusible de 2 amperios (artículo 5) integrado en la toma para el cable de tapa con fusible de 2 amperios (artículo 6) que protege la cámara para salpicadero. No lo quite ni lo cambie.

1.4 Elija el cable de tapa con fusible correcto entre los tres tipos suministrados. Enchufe el fusible original al zócalo para el fusible original (elemento 7). Enchufe el cable de tapa con fusible a la toma donde quitó el fusible original de la caja de fusibles en el paso 1.2.

Paso 2: Instalación del cable de alimentación para vehículo

2.1 Monte la cámara para salpicadero detrás del espejo retrovisor y enchufe el conector Mini-USB de 5 V (elemento 1) a la cámara para salpicadero.

2.2 Comenzando con el extremo de la cámara para salpicadero, coloque el cable de alimentación del vehículo en el revestimiento del techo y oculte dicho cable a lo largo del pilar A hasta el embellecedor de goma utilizando una herramienta de extracción de palanca o embellecedores para aflojar cualquier embellecedor. Asegúrese de que todavía haya suficiente cable para las conexiones de la cámara para salpicadero.

2.3 Mantenga el revestimiento del cable en la caja de fusibles. Cuando tenga el cable en la caja de fusibles, busque la tierra alrededor del área de la caja de fusibles. Recomendamos que conecte a tierra el conector de horquilla negativo (-) (elemento 3) a un perno de metal desnudo sin pintar. Luego, enchufe el conector de bala de alimentación positivo del vehículo (+) (elemento 4) al conector de bala del cable de tapa con fusible positivo (+) (elemento 8), lo que permitirá que la cámara para salpicadero reciba alimentación. Organice el cable sobrante utilizando una abrazadera para cables en una posición conveniente.

2.4 Si es necesario, hemos incluido un núcleo de ferrita (elemento 9) junto con el kit eléctrico. Esto se puede utilizar para suprimir cualquier interferencia electrónica de radio. Haga una lazada con él alrededor del cable de alimentación entre aproximadamente 13-20 cm de la cámara para salpicadero para obtener los mejores esultados.

Especificaciones

Longitud del cable	4m, 13ft
Tipo de conector	Mini USB
Entrada	12VCC/24VCC ===2A
Salida	5V ===2A
Peso	157g / 5,5oz

Declaración de conformidad con respecto a la Directiva EMC 2014/30/EU

Declaración de conformidad con respecto a la Directiva RoHS 2011/65/EU

Fabricante:

JVCKENWOOD Corporation

Representante en la UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAÍSES BAJOS
