CADR1030 - Audiozubehör KENWOOD - Kostenlose Bedienungsanleitung

Marke	Kenwood
Modell	CADR1030
Produkttyp	Verkabelungsset für Dashcam
Kategorie	Audiozubehör
Gewicht	157 g
Kabellänge	4 m
Anschlusstyp	Mini-USB
Eingangsspannung	12 / 24 V DC
Eingangsstrom	2 A
Ausgangsspannung	5 V DC
Ausgangsstrom	2 A
Hauptfunktion	Versorgung einer kompatiblen Dashcam und Überwachung bis zu 24 Stunden im Stand
Kompatibilität	Dashcams mit Mini-USB-Anschluss (5 V)
Installation	Über ein Sicherungskabel mit Abzweigung am Sicherungskasten des Fahrzeugs
Sicherheit	Integrierte 2-A-Sicherung am Sicherungshalterkabel
Gebrauchshinweise	Nicht bei längerer Nichtbenutzung eingesteckt lassen, um eine Entladung der Fahrzeugbatterie zu vermeiden
Zertifizierungen	FCC, IC, CE (EMV- und RoHS-Richtlinien)
Hersteller	JVCKENWOOD Corporation
EU-Vertreter	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Niederlande
Lieferumfang	Stromkabel mit Regler, Sicherungskabel mit Abzweigung inklusive 3 Sicherungstypen, Ferritkern
Wartung und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Chemikalien verwenden.

Häufig gestellte Fragen - CADR1030 KENWOOD

Wie installiere ich das Verkabelungsset CADR1030 in meinem Auto?

Die Installation erfolgt in zwei Schritten: Zuerst schließen Sie das Sicherungskabel mit Abzweigung am Sicherungskasten des Fahrzeugs an, indem Sie eine Originalsicherung (Klimaanlage, Motor oder Dauerstrom) entfernen und das Kabel mit der mitgelieferten 2-A-Sicherung einsetzen. Dann verbinden Sie das Stromkabel mit der Kamera (Mini-USB-Anschluss) und verlegen es entlang der Verkleidung zum Sicherungskasten, wobei Sie das Minuskabel an einer unlackierten Metallmasse befestigen. Schließen Sie dann den positiven Zylinderstecker des Stromkabels an den des Sicherungskabels an.

Kann ich dieses Set mit jeder Dashcam verwenden?

Das Set ist für Kameras ausgelegt, die mit einer 5-V-Stromversorgung über Mini-USB-Anschluss kompatibel sind. Überprüfen Sie, ob Ihre Kamera einen Mini-USB-Eingang hat und 5 V/2 A akzeptiert. Es ist nicht für Kameras mit anderen Anschlusstypen oder Spannungen geeignet.

Was ist die Stand-Überwachungsfunktion und wie funktioniert sie?

Die Stand-Überwachung ermöglicht der Kamera, auch bei ausgeschaltetem Motor weiterzuarbeiten, indem sie die direkte Batteriestromversorgung über das Set nutzt. Dies kann bis zu 24 Stunden dauern, die tatsächliche Dauer hängt jedoch vom Zustand der Fahrzeugbatterie und dem Stromverbrauch der Kamera ab.

Wie vermeide ich, dass meine Autobatterie durch dieses Set entladen wird?

Um eine übermäßige Entladung zu vermeiden, wird empfohlen, regelmäßig zu fahren oder den Motor laufen zu lassen, um die Batterie aufzuladen. Wenn Sie das Auto länger als 2 Tage nicht nutzen, schalten Sie die Kamera aus. Dieses Set ist nicht für den längeren Betrieb ohne Aufladen der Batterie ausgelegt.

Was tun, wenn meine Batterie trotz Vorsichtsmaßnahmen entladen wird?

Wenn die Batterie entladen ist, muss sie mit einem externen Ladegerät aufgeladen oder der Motor neu gestartet werden, um sie zu laden. Überprüfen Sie auch, ob die Kamera bei längeren Inaktivitätszeiten ausgeschaltet ist. Der Hersteller übernimmt keine Haftung für eine Batterieentladung.

Wie befestige ich das Kabel sicher im Innenraum, damit es nicht stört?

Verwenden Sie ein Verkleidungswerkzeug, um das Kabel unter die Dachverkleidung und entlang der A-Säule zu schieben. Befestigen Sie sichtbare Abschnitte mit Klebeband oder Kabelbindern. Stellen Sie sicher, dass das Kabel nicht herunterhängt und die Fahrt nicht behindert.

Welchen Sicherungstyp muss ich mit diesem Set verwenden?

Das Set wird mit drei 2-A-Sicherungstypen geliefert: ATO, ATM und Micro2. Wählen Sie den, der zu Ihrem Sicherungskasten passt. Es ist außerdem eine integrierte 2-A-Sicherung am Sicherungshalter selbst - entfernen Sie diese nicht.

Funktioniert das Set sowohl mit 12 V als auch mit 24 V?

Ja, der integrierte Regler akzeptiert eine Eingangsspannung von 12 bis 24 V DC und wandelt sie für die Kamera in 5 V DC um. Es ist daher mit den meisten Autos, Lastwagen und anderen Fahrzeugen kompatibel.

Wie reduziere ich Funkstörungen (Störgeräusche) an der Kamera?

Das Set enthält einen Ferritkern (Element Nr. 9), der um das Stromkabel etwa 13–20 cm von der Kamera entfernt angebracht wird. Dies unterdrückt Funkstörungen. Befestigen Sie ihn einfach, indem Sie das Kabel um den Kern wickeln.

Wo befindet sich der Sicherungskasten meines Fahrzeugs für die Installation?

Der Sicherungskasten befindet sich normalerweise unter dem Lenkrad des Fahrers oder unter der Motorhaube. Schlagen Sie im Handbuch Ihres Fahrzeugs nach, um den genauen Standort zu erfahren. Es können mehrere Sicherungskästen vorhanden sein.

BEDIENUNGSANLEITUNG CADR1030 KENWOOD

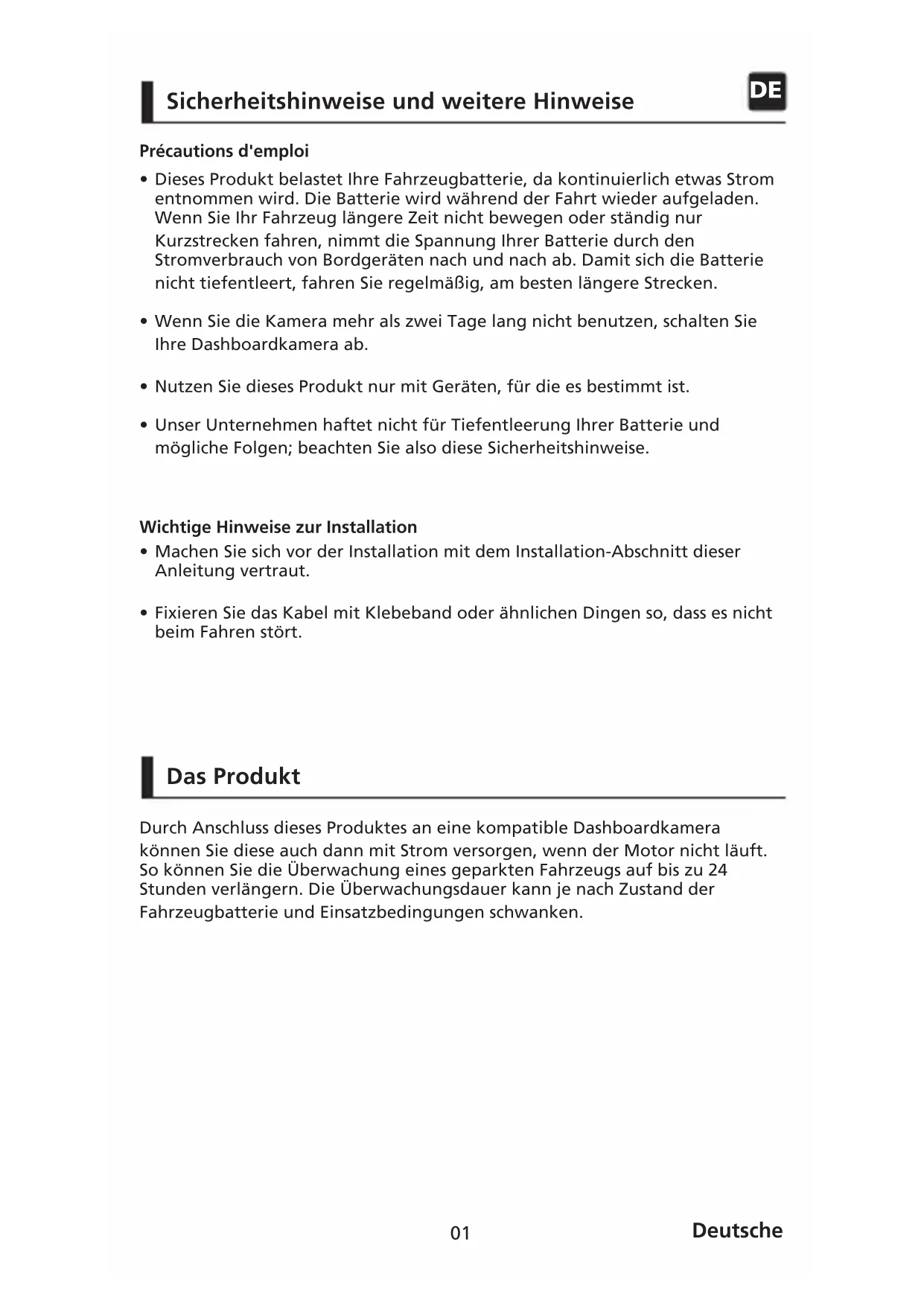

• Dieses Produkt belastet Ihre Fahrzeugbatterie, da kontinuierlich etwas Strom entnommen wird. Die Batterie wird während der Fahrt wieder aufgeladen. Wenn Sie Ihr Fahrzeug längere Zeit nicht bewegen oder ständig nur Kurzstrecken fahren, nimmt die Spannung Ihrer Batterie durch den Stromverbrauch von Bordgeräten nach und nach ab. Damit sich die Batterie nicht tiefentleert, fahren Sie regelmäßig, am besten längere Strecken.
• Wenn Sie die Kamera mehr als zwei Tage lang nicht benutzen, schalten Sie Ihre Dashboardkamera ab.
• Nutzen Sie dieses Produkt nur mit Geräten, für die es bestimmt ist.
• Unser Unternehmen haftet nicht für Tiefentleerung Ihrer Batterie und mögliche Folgen; beachten Sie also diese Sicherheitshinweise.

Wichtige Hinweise zur Installation

• Machen Sie sich vor der Installation mit dem Installation-Abschnitt dieser Anleitung vertraut.
• Fixieren Sie das Kabel mit Klebeband oder ähnlichen Dingen so, dass es nicht beim Fahren stört.

Das Produkt

Durch Anschluss dieses Produktes an eine kompatible Dashboardkamera können Sie diese auch dann mit Strom versorgen, wenn der Motor nicht läuft. So können Sie die Überwachung eines geparkten Fahrzeugs auf bis zu 24 Stunden verlängern. Die Überwachungsdauer kann je nach Zustand der Fahrzeugbatterie und Einsatzbedingungen schwanken.

Zubehör

Vergewissern Sie sich, dass die folgenden Dinge zur Hand sind, bevor Sie loslegen.

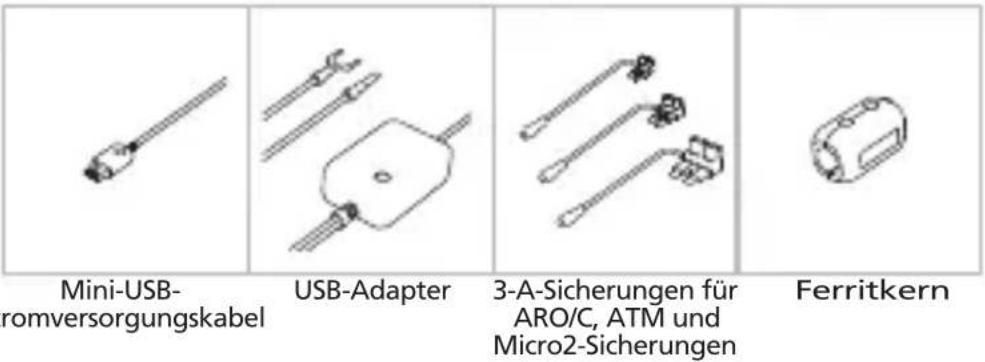

Mini-USB- romversorgungskabel USB-Adapter 3-A-Sicherungen für ARO/C, ATM und Micro2-Sicherungen Ferritkern

* Das Aussehen des Produktes kann sich etwas von den Abbildungen unterscheiden.

Teilbezeichnung

Stromversorgungskabel

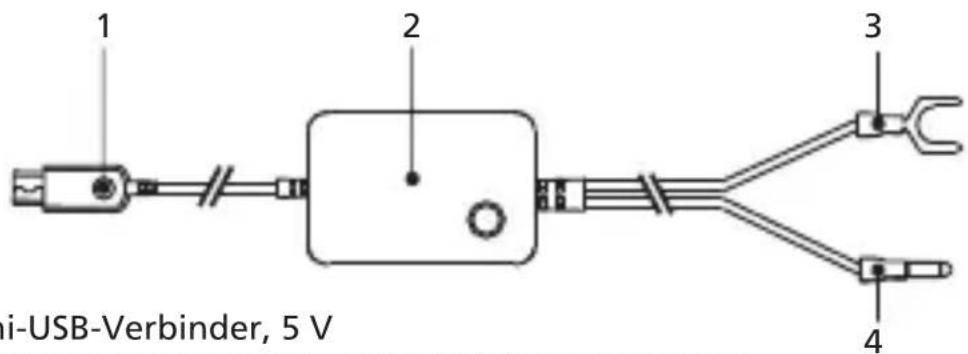

1 2 3 4 i-USB-Verbinder, 5 V

1. Mini-USB-Verbinder, 5 V
2. Spannungswandler, 12 – 24 V Gleichspannung auf 5 V Gleichspannung.
3. Masse-Flachverbinder (-).
4. Plus-Kabelstecker (+).

Sicherung-Kabelabgänge

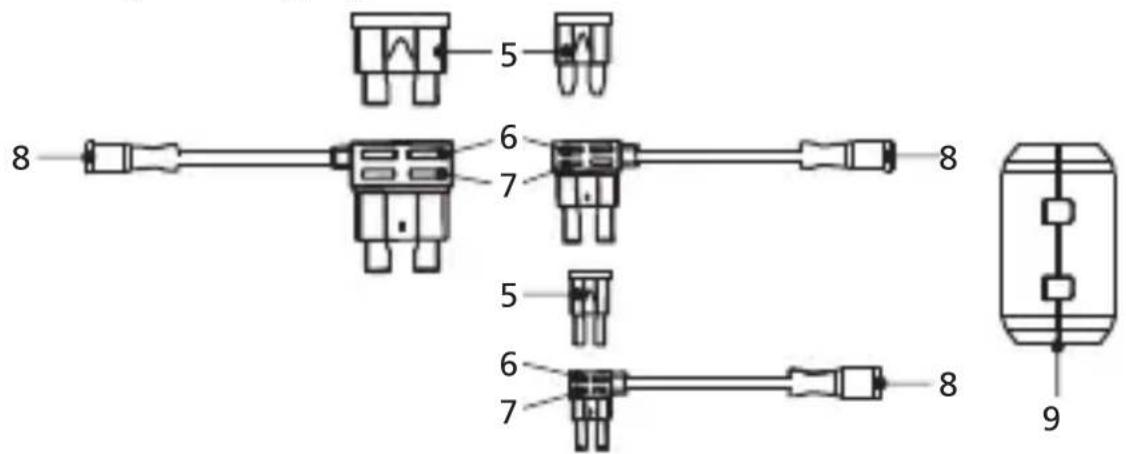

5 6 7 8 5 6 7 8 9

1. ATO/C-, ATM- und Micro2-Sicherungen, 2 A.
2. Sockel für 2-A-Sicherungskabel.
3. Sockel für Originalsicherung.
4. Plus-Sicherungskabelstecker (+).
5. Ferritkern

Schritt 1: Schließen Sie den Sicherung-Kabelabgang an den Sicherungskasten an.

1.1 Spüren Sie den Sicherungskasten Ihres Fahrzeugs auf. Dieser befindet sich üblicherweise unter dem Lenkrad oder im Motorraum. Werfen Sie einen Blick in die Betriebsanleitung Ihres Fahrzeugs.

1.2 Nehmen Sie die Originalsicherung heraus, die die mit dem Zündschloss gekoppelte Stromversorgung der Klimaanlage oder Dauerstromversorgung absichert. Wir empfehlen eine maximale Dimensionierung der Sicherung von 20 A. Werfen Sie einen Blick in die Betriebsanleitung Ihres Fahrzeugs.

1.3 Im Sockel des 2 A-Sicherungskabels (Teil 6) befindet sich eine 2-A-Sicherung (Teil 5) zum Absichern der Dashcam. Nicht herausnehmen, nicht verändern!

1.4 Wählen Sie das passende Sicherungskabel unter den drei mitgelieferten Typen. Stecken Sie die Originalsicherung in den Sockel für die Originalsicherung (Teil 7). Schließen Sie das Sicherungskabel an den Sockel an, aus dem Sie im Schritt 1.2 die Originalsicherung herausgenommen haben.

Schritt 2: Stromversorgungskabel installieren

2.1 Bringen Sie die Dashcam hinter dem Rückspiegel an, schließen Sie den 5-V-Mini-USB-Verbinder (Teil 1) an die Dashcam an.

2.2 Fangen Sie bei der Dashcam an: Schieben Sie das Stromversorgungskabel unter die Verkleidung, führen Sie das Kabel an den Gummilippen der A-Säule entlang. Eventuell benötigen Sie dazu Spezialwerkzeug – beim Autohändler nachfragen. Achten Sie darauf, dass noch genug Kabel zum Anschluss der Dashcam verbleibt.

2.3 Verlegen Sie das Kabel bis zum Sicherungskasten. Wenn das Kabel beim Sicherungskasten liegt, schauen Sie nach einer Stelle in der Nähe, an der Sie Masse abgreifen können. Wir empfehlen, den Masse-Flachverbinder (Teil 3) an einer Schraube zu fixieren, die auf einem unlackierten Karosseriemetallteil aufliegt. Danach schließen Sie den Plus-Kabelstecker (Teil 4) an das Plus-Sicherungskabel (Teil 8) an – die Dashcam sollte nun mit Strom versorgt werden. Verbergen Sie überschüssiges Kabel mit Hilfe eines Kabelbinders an einer günstigen Stelle.

2.4 Bei Bedarf können Sie den mitgelieferten Ferritkern (Teil 9) einsetzen. Dieser unterdrückt Störungen, die eventuell in die Fahrzeugelektronik einstrahlen. Legen Sie diesen etwa 13-20 cm von der Dashcam entfernt um das Stromversorgungskabel.

Technische Daten

Kabellänge	4m
Verbindertyp	Mini-USB
Eingang	12/24V Gleichspannung, ===2A
Ausgang	5V ===2A
Gewicht	157g

etor mini USB de 5 V

1 2 3 4 za mini USB 5 V

Konformitätserklärung in Bezug auf die RE-Richtlinie 2014/30/EU

Konformitätserklärung in Bezug auf die RoHS-Richtlinie 2011/65/EU

Hersteller:

JVCKENWOOD Corporation
