BEDIENUNGSANLEITUNG KCA-S210A KENWOOD

①Schalteinheit. 1
(2) Steuererat (Kabellange: 5 m)
③ Anschlußkabel (2 m) 1

④ Velcro-Strip 2
(5) Blechschraube ( 4 × 16 ~mm)
⑥Kabelbinder. 1
Doppelseitiges Klebeband 1

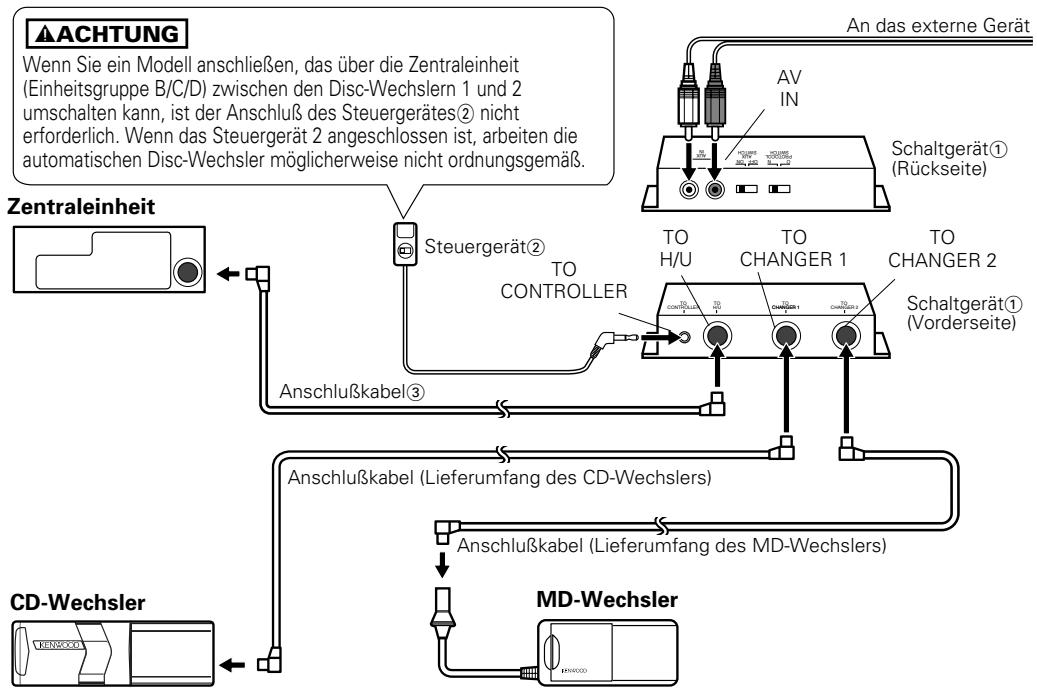

Anschluss

ANMERKUNGEN

• Drücken Sie nach Anschluß des Gerätes die Reset-Taste an der Zentraleinheit.
• Auf der Abbildung ist sowohl ein CD-als auch ein MD-Wechsler angeschlossen. Möglich ist auch der Anschluß von zwei CD-Wechslern bzw. zwei MD-Wechslern.
• Anstelle des Disc-Wechslers ist auch der Anschluß des KDC-D300 möglich.
• Wenn Sie die Kabellänge der Schalteinheit aufgrund der Gegebenheiten des Installationsortes ändern möchten, wie z.B. bei der Installation im Kofferraum, sollen den Sie an Stelle des Anschlußkabels 3 möglicherweise das Verlängerungskabel des Disc-Wechslers benutzen.

WICHTIGHINWEISE

Dieses Gerät ist NICHT für den direkten Anschluß an einen vor 1994 hergestellten und verkaufen CD-Wechsler ausgelegt. Wenn Sie die Benutzung derartiger Geräte beabsichtigen,lesen Sie sichitte die nachfolgenden Informationen sorgfältig durch.
- Zur Steuerung von KDC-C600/KDC-C800/KDC-601/KDC-401

Ein CA-DS100 (als separates Zubehör im Handel erhältlich) sowie das zum Lieferumfang des CD-Wechslers gehörende Verlängerungskabel sind erforderlich.

• KDC-C200/ KDC-C300/ KDC-C301/ KDC-C400/ KDC-C100/ KDC-C302/ C205/ C705 sowie CD-Wechsler von anderen Herstellern sind mit diesen Kenwood-Modell nicht kompatibel.

EINE NICTBEACHTUNG DIESER HINWEISE KANN ZU BESCHÄDIGUNGEN DIESES GERÄTES UND/ODER DES CD-WECHSLERS FühREN.

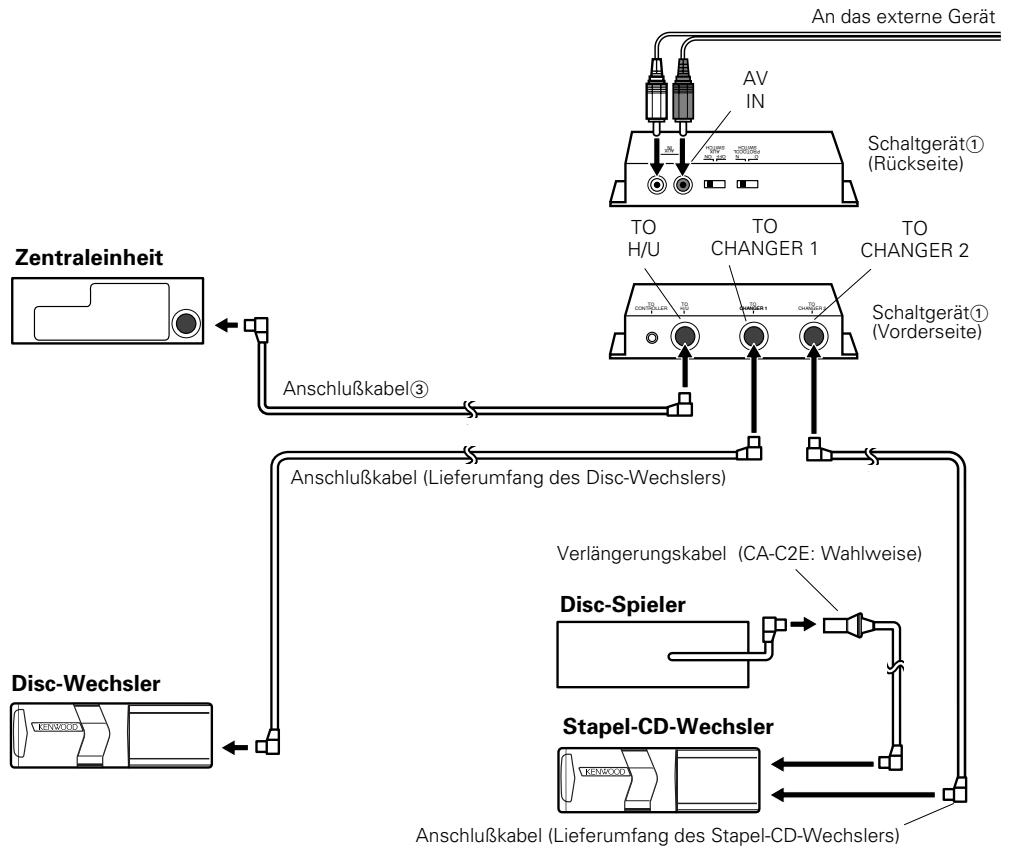

■ Wenn Sie einen Stapel-CD-Wechsler anschließen möchten

△ACHTUNG

• Schließen Sie das Gerät an eine Zentraleinheit der Gruppe C oder D an.
• Schließen Sie den Stapel-CD-Wechsler an eine mit TO CHANGER 2 gekennzeichne Buchse an.
• Der KDC-C810 kann nicht angeschlossen werden.
• Es können bis zu zwei Disc-Wechsler angeschlossen werden.
• Die O-N-Schalter am Disc-Wechsler und dem Disc-Spieler sollen auf die Position "N" gestellt werden. Wenn Sie den Schalter auf die "O"-Position stellen, Funktioniert das Gerät nicht ordnungsgemäß.

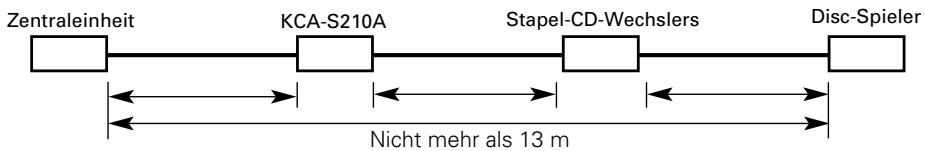

  Die Gesamtkabellänge zwischen den einzelnen Geräten sollen 13 m nicht übersteigen.

• Wenn sowohl die Spannung als auch die interne Temperatur des Schaltgerätes niedrig ist, kann die Umschaltung in einigen Fällen nicht ordnungsgemäß durchgeführt werden.
• Vor der Inbetriebnahme des Gerätes sollte der AUX-Schalter am Stapel-CD-Wechsler auf die Position "OFF" gestellt werden. Es sollte die AUX-Anschlußklemme am Schaltgerät KCA-S210A benutzt werden.

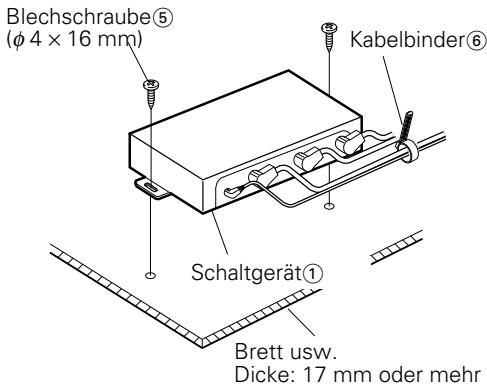

■ Installation der Schalteinheit mit einem Brett im Kofferraum

1. Installieren Sie das Schaltgerät mit Blechschauben (5) ( 4× 16mm)
2. Binden Sie die Kabel mit Kabelbindern ⑥ zusammen.

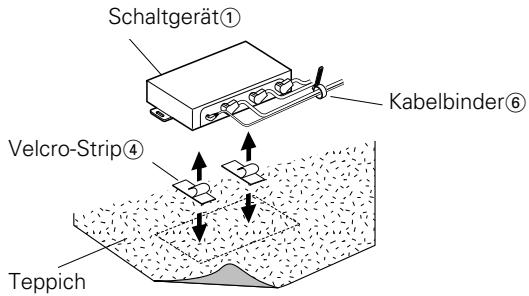

■ Installation der Schalteinheit auf dem Teppich unter einem Sitz

1. Entfernen Sie die Rückseite des Velcro-StripsKlebebandes(4) und befestigen Sie es unter der Schaltgerät (1). Installieren Sie das Schaltgerät auf dem Teppich.
2. Binden Sie die Kabel mit Kabelbindern(6) zusammen.

ACHTUNG

• Installieren Sie das Schaltgerät¹ an einem Ort, an dem es den Fahrbetrieb nicht stört.
• Installieren Sie das Schaltgerät^① an einem Ort, an dem es nicht von den Schuhspitzen der hinten sitzenden Mitfahrer berührt werden kann.
• Installieren Sie die Einheit nicht an Orten, an denen es direktem Sonnenlicht und starker Hitze ausgesetzt wurde. Wahlen Sie darüber hinaus einen vor Wasserspritzern geschützten Installationsort.
• Legen Sie keinerlei Gegenstände auf das Schaltgerät(1).

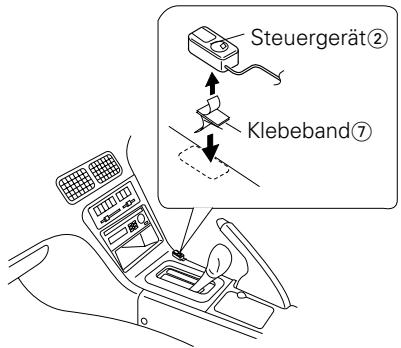

Installation des Steuergerätes

1. Säubern Sie den Installationsort mit einem sauberen Tuch.

△ACHTUNG

• Installieren Sie das Steuererat(2) auf einer ebenen Fläche. Wenn Sie es auf einem schiefen Untergrund installieren wurden, können sich das Klebeband und damit das Steuererat halten.
• Installieren Sie das Steuergerät(2) nicht an Orten (wie z.B. auf dem Armaturenbrett), an denen es direktem Sonnenlicht ausgesetzt wurde und an denen die Temperaturen stark ansteigen können. Dies konnte zu einer Verformung des Steuergerätes(2) führen, was diese wiederum unbrauchbar machen wurde.

• Installieren Sie das Steuergerät^② an einem Ort, an dem es den Fahrbetrieb nicht stört. Installieren Sie das Steuergerät^② zunachst nur provisorisch und stellen Sie sicher, daß sich sowohl der Griff, der Schaltknopf als auch dieSECTION Bremse problemlos bedieten halten.

• Sichern Sie das Steuergerät(2) an der ausgesuchten Stelle mit doppelseitigem Klebeband(7).

denniien Sie den Typ der Zentraleinheit, die angeschlossen werden soll

Die Einstellung des PROTOCOL-Schalters und der zum Umschalten auf AUX angewendete Betrieb hangt vom Typ der Zentraleinheit (Cassetten-Receiver, CD-Receiver usw.), die angeschlossen werden soll, ab. Stellen Sie fest, welcher der nachfolgenden Gruppen ihre Zentraleinheit angehört und beziehen Sie sich dann auf den entspruchenden Abschnitt in dieser Betriebsanleitung.

Gruppe A

These Gruppe umfasz Zentraleinheiten mit Disc-Wechsler-Steuierung, bei denen Ihnen die Wahl der Soundquelle das Umschalten zwischen den Disc-Wechslern 1 und 2 nicht erlaubt.

Gruppe B

These Gruppe umfasz Zentraleinheiten mit Disc-Wechsler-Steuierung, bei denen das Umschalten von 1 auf 2 möglich ist, bei denen die Betriebsanleitung Sie auffordert, den O-N-Schalter am Disc-Wechsler auf die Position "O" zu stellen oder bei denen der O-N-Schaltbetrieb keine Berücksichtigung findet.

Gruppe C

These Gruppe umfasz Zentraleinheiten mit Disc-Wechsler-Steuierung, bei denen das Umschalten von 1 auf 2 möglich ist und bei denen die Betriebsanleitung Sie auffordert, den O-N-Schalter am Disc-Wechsler auf die Position "N" zu stellen.

Gruppe D

These Gruppe umfas Zentraleinheiten, die im Jahre 1999 oder später auf den Markt kommt und in denen die Betriebsanleitung das Thema AUX-Modus unter Soundquellenwahl behandelt.

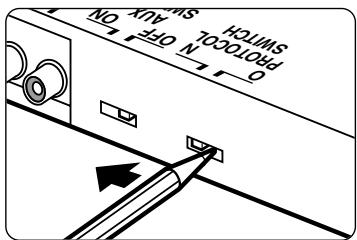

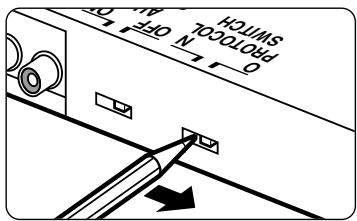

Den PROTOCOL-Schalter einstellen

Sie,müssen den PROTOCOL-Schalter entsprechend der Mitteleinheit einstellen, die Sie anschließen möhen.

ACHTUNG

Vor der PROTOCOL-Schaltereinstellung, die Mitteinheit ausschalten (OFF).

■Wenn das Gerät, das Sie anschließen möchten, der Gruppe A oder der Gruppe B zuzuordnen ist

Stellen Sie den PROTOCOL-Schalter auf die Position "O".

▲ACHTUNG

Wenn Sie den PROTOCOL-Schalter auf die Position "N" setzen, ist das Schaltgerät nicht mehr bedienbar. (Wenn der von Ihnen angeschlossene CD-Wechsler mit einem O-N-Schalter ausgestattet ist, stellen Sie diesen Schalteritte auf die "O"-Position.)

■ Wenn das Gerät, das Sie anschließen möchten, der Gruppe C oder der Gruppe D zuzuordnen ist

Stellen Sie den PROTOCOL-Schalter auf die Position "N".

△ACHTUNG

• Wenn Sie den PROTOCOL-Schalter auf die Position "O" stellen, werden sowohl der CD-Text als auch der Disc-Name (DNPS) selbst dann nicht auf der Zentraleinheit angezeigt, wenn Sie einen Disc-Wechsler angeschlossen haben, der CD-Text unterstützen. (Wenn der von Ihnen angeschlossene Disc-Wechsler mit einem O-N-Schalter ausgestattet ist, stellen Sie diesen Schalteritte auch auf die Position "N".)

• Wenn der Disc-Wechsler, den Sie anschlieben möchten, nicht mit einem O-N-Schalter ausgestattet ist, können Sie die Funktion zum Eingeben von Disc-Namen (DNPS) nicht anwenden.

Einheitsgruppe A

Wahlen Sie den Disc-Wechsler, der mit dem Steuergerat ② gesteuetern werden soll, aus. Nach Anwahlen des Disc-Wechsler-Modus mit der Quellen-Taste beginnnt die Wiedergabe.

Disc-Wechsler 2

Steuergeät(2)

Sie konnen über das Umschaltgerat zwischen den Disc-Wechseln 1 und 2 umschalten.

△ACHTUNG

• Wahlend des Betriebes eines Disc-Wechslers kann die Disc-Wechsler-Nummer nicht geändert werden. Um die Disc-Wechsler-Nummer änderen zu können, müssen Sie zunachst die Wiedergabe durch Betätigung der Quellen-Taste beenden, bevör Sie dann die Disc-Wechsler-Nummer mit dem Steuergerät 2 ändern. Wahlen Sie den Disk-Wechsler-Modus mit der Quellen-Taste an.
• Wenn die Wiedergabe nach Änderung der Disc-Wechsler-Nummer beginnt, werden möglicherweise kurzzeitig die Nummerndaten des zuvor aktivierten Disk-Wechslers auf dem Display der Zentraleinheit angezeigt.

Einheitsgruppen B/C/D

Bei jeder Betätigung der SRC-Taste (oder CH-Taste) an der Zentraleinheit wechselt der Disc-Wechsler-Modus zwischen den Disc-Wechsler-Modi 1 und 2.

Wenn die gewünschte Disc-Wechsler-Nummer angewählt ist, startet die Wiedergabe.

Umschalten auf AUX-Sound

■ Wenn das Gerät, das Sie anschließen möchten, der Gruppe A zuzuordnen ist

①	Die Mitteleinheit ausschalten oder eine andere Quelle auswahlen und dann den AUX-Schalter an der Umschalteinheit einschalten.	KONJunktur No. 20 TUGEND HOLE
②	Stellen Sie den Schalter der Steuereinheit auf “1”. ANMERKUNG Wenn Sie ausschließlich die AUX-Buchse angeschlossen haben, müssen Sie keine weiteren Betriebe ausführten.	KENWOOD 1 CH2
③	Wahlen Sie an der Zentraleinheit <DISC oder CH>. Der zur AUX-Buchse eingebene Sound wird nicht ausgegeben. Auf dem Display der Zentraleinheit ist folgende Anzeige zu sehen: Disc-Nr. = 1, Titel-Nr. = 1, Spielzeit = 0 Min. 0 Sek.	TAPE EJECT CD-NO TUN SERC

AACHTUNG

• Wenn Sie beabsichtigen nur einen Disc-Wechsler anzuschlieben, führen Sie den Anschlußitte an der TO CHANGER 2-Buchse des Schaltgerätes aus.
• Wenn Sie beabsichtigen nur die AUX-Buchse des Schaltgerätes anzuschreiben, ist der Anschluß eines Steuergerätes nicht erforderlich.
• Nach dem Anwahlen von an der Zentraleinheit, ist das Umschalten auf AUX-Sound selbst dann nicht möglich, wenn Sie das Schaltgerät oder den Schalter des Steuergerätes betätigten.

ANMERKUNG

Wenn Sie sich den Sound vom an die Buchse TO CHANGER 1 oder 2 des Schaltgerätes angeschlossenen Gerätes anhören möchten, müssen Sie zunachst die Zentraleinheit ausschalten oder zu einer anderen Quelle umschalten. Stellen Sie dann den AUX-Schalter auf die Position "OFF". Stellen Sie dann anschließend den Schalter des Steuergerätes auf "1" oder "2" und wahren Sie an.

■Wenn das Gerät, das Sie anschließen möchten, der Gruppe B zuzuordnen ist

①	Die Mitteleinheit ausschalten oder eine andere Seite auswahlen und dann den AUX-Schalter an der Umschalteinheit einschalten.
②	Wählen Sie an der Zentraleinheit <DISC1 oder CH1>. Der zur AUX-Buchse eingebene Sound wird jetzt ausgegeben. Auf dem Display der Zentraleinheit ist folgende Anzeige zu sehen: Disc-Nr. = 1, Titel-Nr. = 1, Spielzeit = 0 Min. 0 Sek.	MD/CD 1:2 oder SRC

ANMERKUNG

Wenn Sie sich den Sound vom an die Buchse TO CHANGER 1 des Schaltgerätes angeschlossenen Gerätes anhören möchten, müssen Sie zunachst die Zentraleinheit ausschalten oder zu einer anderen Quelle umschalten. Stellen Sie dann den AUX-Schalter auf die Position "OFF" und wahren Sie an.

■ Wenn das Gerät, das Sie anschlieben möchten, der Gruppe C zuzuordnen ist

①	Die Mitteleinheit ausschalten, dann den AUX-Schalter an der Umschalteinheit einschalten.
②	Wahlen Sie an der Zentraleinheit <DISC2 oder CH2> an. Der zur AUX-Buchse eingebene Sound wird jetzt ausgegeben.	SRC

ANMERKUNG

Wenn Sie sich den Sound vom an die TO CHANGER 2-Buchse des Schaltgerätes angeschlossenen Gerät anhören möchten, schalten Sie zunachst die Zentraleinheit aus OFF, stellen Sie den AUX-Schalter auf die Position "OFF" und wahren Sie an.

■Wenn das Gerät, das Sie anschließen möchten, der Gruppe D zuzuordnen ist

①	Die Mitteleinheit ausschalten, dann den AUX-Schalter an der Umschalteinheit einschalten.	KoHs No NO Tod Lod RoHs
②	Wahlen Sie an der Zentraleinheit<AUX>. Der zur AUX-Buchse eingebene Sound wird jetzt ausgegeben.	SRC

△ACHTUNG

Lassen Sie den AUX-Schalter auf der "ON"-Position. Wenn Sie den AUX-Schalter am Schaltgerät auf die "OFF"-Position stellen, erscheint beim Anwahlen der Quelle nicht .

Componenten

① Schakeleenheid 1
② Bedieningseenheid (kabellente: 5 m) ....1
(3)Aansluitkabel (2 m)

(4)Klitteband. 2
(5)Zelftapper ( 4× 16mm) 2
(6)Kabelbinder 1
⑦Dumbbelzijdig plakband 1

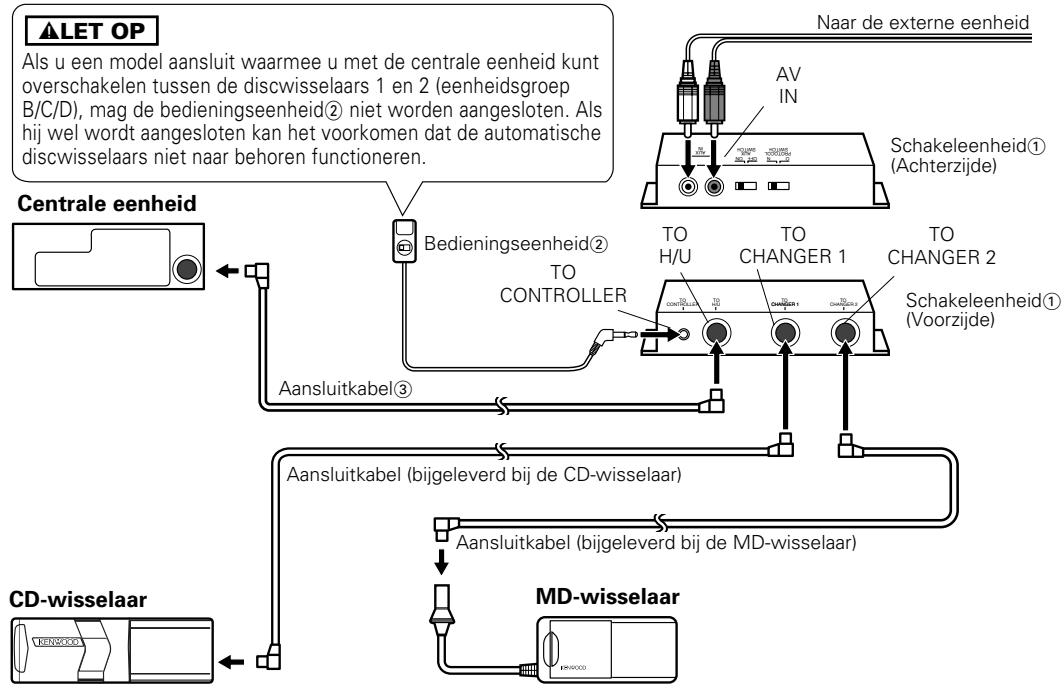

Aansluiten
