Tipo di prodotto	Unità di commutazione per cambio CD/MD
Marca	KENWOOD
Modello	KCA-S210A
Funzioni principali	Commutazione tra due cambi dischi, ingresso AUX, controller cablato
Numero di cambi supportati	Fino a 2 cambi dischi
Lunghezza cavo controller	5 m
Lunghezza cavo di collegamento	2 m
Alimentazione	12 V CC (tramite unità centrale)
Materiale della custodia	Plastica
Dimensioni (circa)	100 x 60 x 25 mm
Peso (circa)	150 g
Temperatura di funzionamento	0 °C a 40 °C
Compatibilità	Unità centrali KENWOOD dei gruppi A, B, C, D
Accessori inclusi	Controller, cavo di collegamento, fascette velcro, viti autofilettanti, nastro per cavi, nastro adesivo biadesivo
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Istruzioni di sicurezza	Installare lontano da calore, luce solare diretta e acqua. Non ostruire le aperture di ventilazione.
Riparabilità	Ricambi disponibili tramite il servizio post-vendita KENWOOD
Garanzia	1 anno (a seconda del paese)

Domande frequenti - KCA-S210A KENWOOD

Quali tipi di cambi dischi sono compatibili con il KCA-S210A?

Il KCA-S210A è compatibile con i cambi CD/MD KENWOOD delle serie KDC-C... (tranne KDC-C810) e alcuni modelli precedenti con adattatore CA-DS100. I cambi di altre marche non sono compatibili.

Come regolare l'interruttore PROTOCOL sul KCA-S210A?

L'interruttore PROTOCOL deve essere impostato su O per le unità centrali dei gruppi A o B, e su N per i gruppi C o D. Spegnere sempre l'alimentazione prima di modificare questa impostazione.

Posso collegare un solo cambio dischi?

Sì, è possibile collegare un solo cambio. In questo caso, collegarlo al connettore TO CHANGER 2 dell'unità di commutazione.

Come utilizzare l'ingresso AUX del KCA-S210A?

Per utilizzare l'ingresso AUX, impostare l'interruttore AUX su ON e selezionare la sorgente AUX sull'unità centrale. Il controller deve essere nella posizione corrispondente al cambio (1 o 2) oppure è possibile utilizzare direttamente l'interruttore AUX.

Qual è la lunghezza massima del cavo tra i dispositivi?

La lunghezza totale del cavo che collega i dispositivi non deve superare 13 metri.

Posso installare il controller su una superficie curva?

No, il controller deve essere installato su una superficie piana. Una superficie curva impedirà all'adesivo di tenere correttamente e il controller potrebbe staccarsi.

Dove devo installare l'unità di commutazione nel veicolo?

Installare l'unità di commutazione in un luogo lontano da calore, luce solare diretta e acqua, ad esempio nel bagagliaio o sotto un sedile. Assicurarsi che non ostacoli la guida e che non possa essere urtata dai passeggeri.

Cosa fare se il mio cambio dischi non funziona dopo l'installazione?

Verificare innanzitutto che l'interruttore O-N del cambio sia su N (tranne per il gruppo A dove deve essere su O). Verificare anche l'impostazione dell'interruttore PROTOCOL e le connessioni. Se il problema persiste, ripristinare l'unità centrale premendo il pulsante di ripristino.

Il KCA-S210A è compatibile con i cambi CD precedenti al 1994?

No, non è progettato per un collegamento diretto. Per i modelli KDC-C600/C800/C601/C401 è necessario un adattatore CA-DS100 (venduto separatamente). I modelli KDC-C200/C300 ecc. non sono compatibili.

Come ripristinare l'unità di commutazione?

Dopo aver collegato tutti i dispositivi, premere il pulsante di ripristino situato sull'unità centrale del KCA-S210A.

MANUALE UTENTE KCA-S210A KENWOOD

①Unità di commutazione 1
(2)Unità di controllo (lunghezza cavo: 5 m)....1
③ Cavo di connessione (2 m) 1

④ Nastro Velcro. 2
(5)Vite autofilettante ( 4× 16mm) .2
(6)Nastro per cavi 1
⑦Nastro biadesivo 1

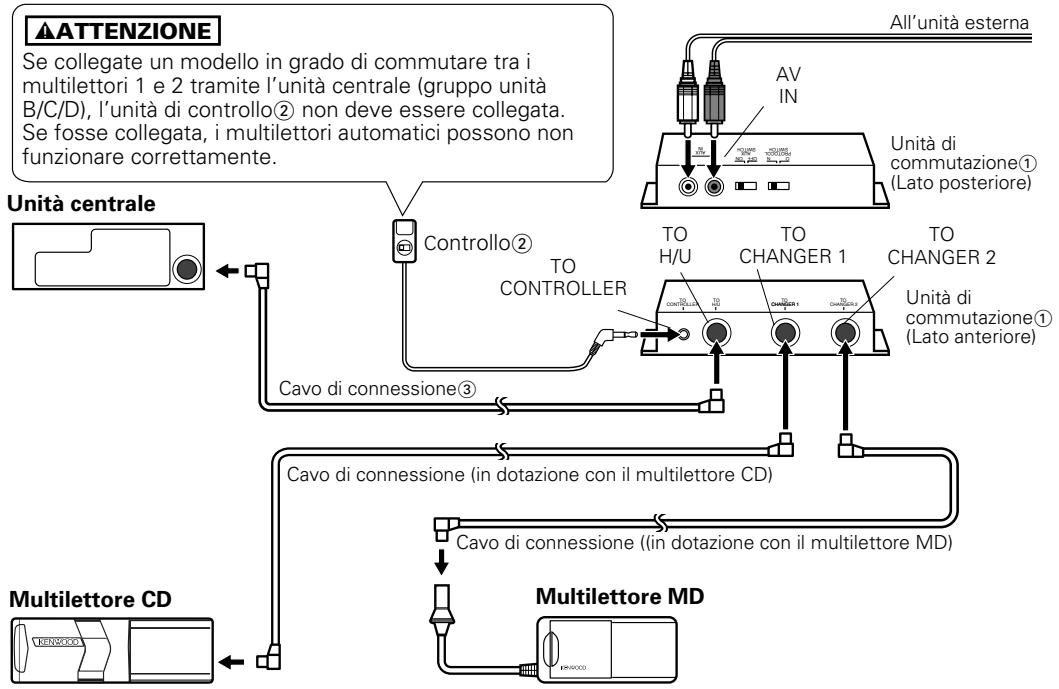

■Collegamenti

NOTA

• Dopo aver collegato l'apparecchio, premete il tasting di ripristino dell'unità centrale.
• L'illustrazione indica che un multilettre CD ed un multilettre MD sono stati collegati. Due multilettori CD o due multilettori MD possono essere collegati.
• Unlettore,ad esempio il modello KDC-D300puo essere collegato anzichéil multilettore.
• Se si desidera regolare la lunghezza del cavo in corrispondenza all'ubicazione dell'infallazione dell'unità di commutazione, ad esempio il bagagliazio, la prolonga del multilettre CD cui èssere usato anziché il cavo di connessione③.

IMPORTANT INFORMAZIONI

Quest'unità NON è stata disegnata per il collegamento diretto ad un multilettre CD fabbricato e venduto prima del 1994. Se intendete usare tali unità, leggete attendamente le seguenti informazioni.
Per il controlo dei modelli KDC-C600/KDC-C800/KDC-601/KDC-401

Bisogna usare un CA-DS100 (venduto separamente come accessori) insieme alla prolunga fornita insieme al multilettre CD.

• I modelli KDC-C200/ KDC-C300/ KDC-C301/ KDC-C400/ KDC-C100/ KDC-C302/ C205/ C705 ed i multilettori CD fabricati da altre compagnie non sono compatibili con quello modello Kenwood.

L'INOSSERVANZA DI QUESTE ISTRUZIONI PUO CAUSARE DANNI A QUEST'UNITÀ E/O AL MULTILETTORE CD.

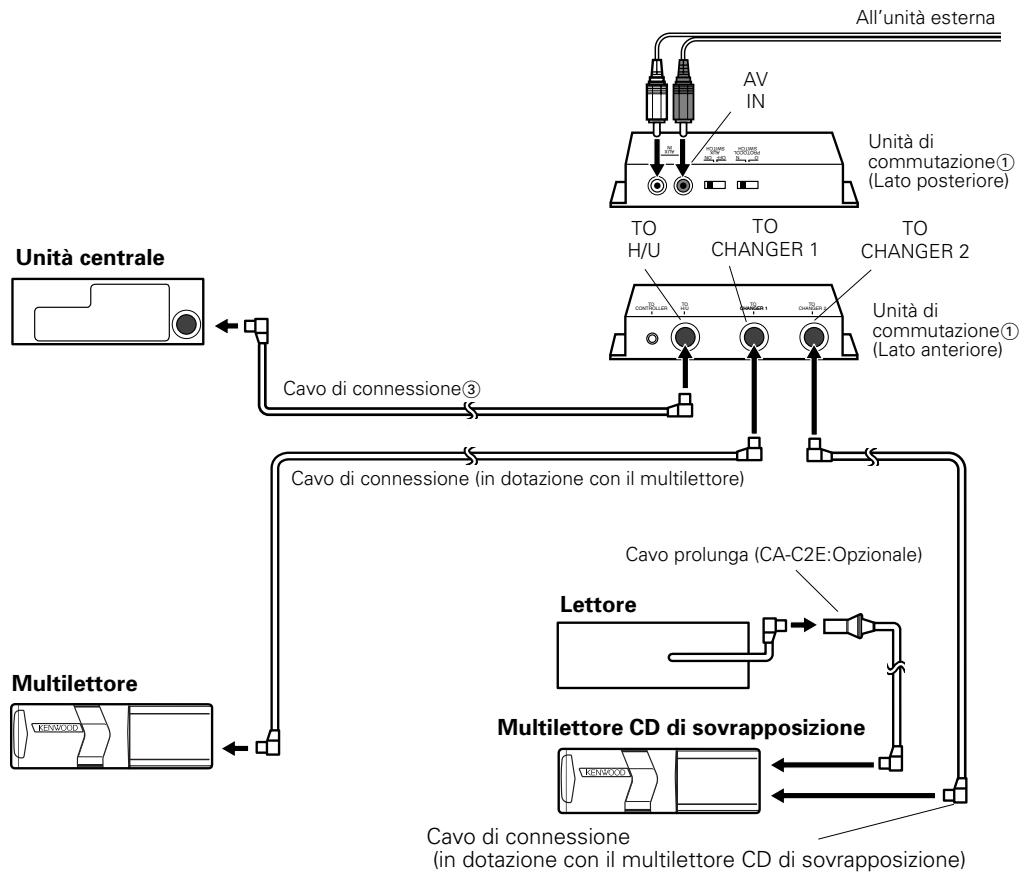

Per collegare un multilettore CD di sovrapposizione

ATTENZIONE

• Collegatelo ad un'unità centrale del Gruppo C o D.
• Collegate il multilettre CD di sovrapposizione al terminale denominato TO CHANGER 2.
  Non é possibile collegare il KDC-C810.
• Potete collegare un massimo di due multilettori.
• L'interruttore O-N del multilettore e dellettore va collocat nella posizione "N". Se impostate l'interruttore su "O", l'apparecchio non funzioni è correttamente.
• La lunghezza totale del cavo tra le unità non deve superare 13m

• Se la tensione è Bassa e la temperatura interna dell'unità di commutazione è bassa, la commutazione più non funzionare correttamente in certi casi.
• L'interruttore "AUX" del multiletto CD di sovrapposizione va spento "OFF" prima di usare l'apparecchio. Va usato il terminale AUX dell'unità di commutazione KCA-S210A.

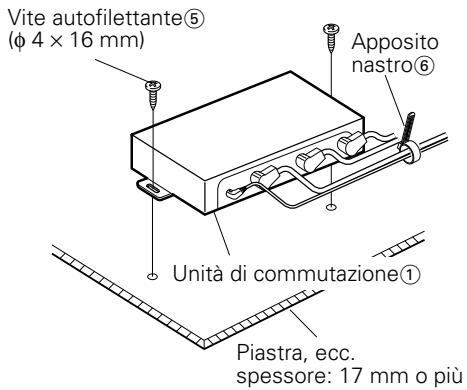

Installazione dell'unità di commutazione sulla piastra nel bagagliazio

1. Installate l'unità di commutatione con le viti filettanti ⑤ ( 4× 16mm)
2. Legate i cavi con gli appositi nastri⑥.

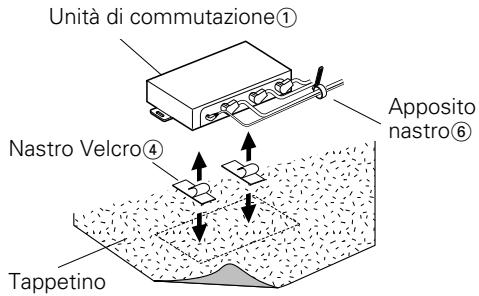

Installazione dell'unità di commutazione sul tappetino sotto uno dei sedili

1. Rimovete la striscia di protezione dal Nastro Velcro(4) e fissatelo sulla parte inferiore dell'unità di commutazione 1. Installate l'unità di commutation sul tappetino.
2. Legate i cavi con l'apposto nastro ⑥.

ATTENTION

• Installate l'unità di commutazione ① in un luogo dove non ostacolerà la guida.
• Installate l'unità di commutazione① in un luogo dove non verrà in contatto con la punta delle scarpe del passeggero seduto sul sedile posteriore del veicolo.
• Non installate l'unità in luoghi dove sare esposta alla luce diretta del sole, ad alte temperature od a schizzi d'accua.
  Non posizionate nessun oggetto sull'unita di commutazione ①

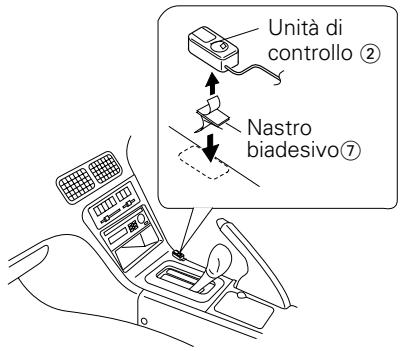

Installazione dell'unità di controllo

1. Strofinate il luogo di installmente con un panno di pulizia.

ATTENZIONE

• Installate l'unità di controllo ② su una superficie piana. Se viene installata su una superficie curva, l'adesione sare ridotta e l'unità di controllo si può staccare.
• Non installate l'unità di controllo ② in luoghi dove sera esposta alla luce diretta del sole e ad alte temperature (ad esempio sul crucoscutto). Altrimenti, l'unità di controllo ② si può deformare e diventarare inutilizzabile.

• Installate l'unità di controllo ② in un luogo dove non possa ostacolare la guida. Installate l'unità di controllo ② temporaneamente e verificate che la maniglia, la leva delchioe e il freno a mano possano essere usati nella problemi.

• Fissate l'unità di controllo② nel luogo specificato usingo il nastro biadesivo⑦.

Identificazione del tipo di unità centrale da collegare

L'impostazione dell'interruttore PROTOCOL e l'opération usata per commutare al suono AUX dipende dal tipo di unità centrale usata (ricevitore a cassette, ricevitore CD ecc.). Cercate di trovare il gruppo al quale appartiene la vostra unità centrale, poi consultate l'apposita-Sezione di questo manuale.

Gruppo A

Questo gruppo copre le unità centrali dotate di un controllo del multilettore. In questo caso, la selezione della sorgente non vi permette di commutare tra 1 e 2.

Gruppo B

Questo gruppo copre le unità centrali dotate di un controllo del multiletto, in cui la selezione della sorgente vi permette di commutare tra 1 e 2. In questo caso il manuale vi chiede di collocare su "O" l'interruttore O-N del multiletto per le zone non coperte dal funzionamento dell'interruttore O-N.

Gruppo C

Questo gruppo copre le unità centrali dotate di controllo del multilettore, in cui la selezione della sorgente di permette di commutare tra 1 e 2. In questo caso, il manuale vi chiede di collocare nella posizione "N" l'interruttore O-N del multilettore.

Gruppo D

Questo gruppo copre le unità rilasciate sul mercto durante o loro l'anno 1999. In questo caso, il manuale copre il modo AUX nella selezione della sorgente.

Impostazione dell'interruttore PROTOCOL

Bisogna impostare l'interruttore PROTOCOL in conformità con l'unità centrale da collegare.

ATTENZIONE

Spegnete l'unità centrale prima di usare l'interruttore PROTOCOL.

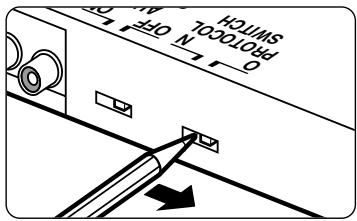

Se l'unità da collegare appartiene al gruppo A o B

Collocate I'interruptre PROTOCOL nella posizione "O".

ATTENZIONE

Se collocate l'interruttore PROTOCOL nella posizione "N", l'unità di commutazione non sare operative. (Se il multiletlore collegato è stato dotato di un interrottore O-N, collocate lo stesso nella posizione "O".)

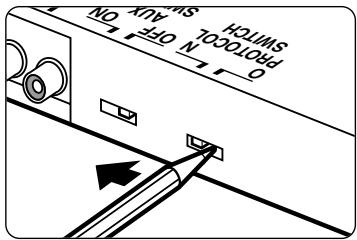

■ Se l'unità da collegare appartiene al Gruppo C o al Gruppo D

Collocate l'interruttore PROTOCOL nella posizione "N".

ATTENZIONE

• Se spostate l'interruttore PROTOCOL nella posizione "O", il testo CD e il nome del disco (DNPS) non verranno visualizzati sull'unità centrale,anche se il multilettre è dotato della funzione testo CD. (Se il multilettre collegato è stato dotato di un interrottute O-N, collocate lo stesso nella posizione "N".)

• Se il multiletlore da collegare non è stato dotato di un interrottore O-N, non sare possibile usare la funzione di impostazione del nome del disco (DNPS).

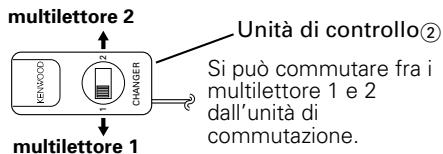

Gruppo unita A

Selezionate il multilettore da controllare ② .Quando il modo del multilettore viene selezionato con il tasto sorgente, ha inizio la riproduzione.

ATTENZIONE

• Non è possibileambiare il numero del multilettore durante la riproduzione usando il multilettore. Perambiare il numero del multilettore, premete il tasto sorgente per fermare la riproduzione, poiambiate il numero usando l'unità di controllo(2). Selezionate il modo del multilettore con il tasto sorgente.
• Quando si cambia il numero del multilettore e ha inizio la riproduzione, i dati dei numeri del multilettore prima della commutazione sono apparire temporaneamente sul display.

Gruppi unità B/C/D

Ad ogni pressione del tasto SRC (o di quello CH) sull'unità centrale, il modo del multilettre cambia tra i modi 1 e 2. Quando è stato selezionato il numero del multilettre desiderato, ha inizio la riproduzione.

Commutazione del suono AUX

Se l'unità da collegare appartiene al gruppo A

①	Spagnete la corrente dell'unità centrale oppure selezionate un'altra sorgente, poi accendete “ON” l'interruttore AUX dell'unità di commutazione.
②	Collocate l'interruttore dell'unità di controllo nella posizione "1". NOTA Se è stato collegato solo il terminale AUX, non sare necessario effettuate ulteriori operazioni.	KENWOOD 1 CH2
③	Selezionate <DISC o CH> nell'unità centrale. Il suono inviato al terminale AUX verrà riproduzione. Il display dell'unità centrale rimane nel segmente stato: Disco N.=1, Brano N.=1, Tempo di coproduzione = 0 min 0 sec	TAPETAELECT CD-MC AWR OFF O SRC

ATTENZIONE

• Se intendete collegare solo un multilettre, collegate lo stesso al terminale TO CHANGER 2 dell'unità di commutazione.
• Se intendete collegare solo il terminale AUX dell'unità di commutazione, non sare necessario collegare un'unità di controllo.
• Dop awer selezionato nell'unita centrale, non sare possibile commutare al suono AUX, anche se usate l'unità di commutazione o l'interruttore dell'unità di controlo.

NOTA

Se desiderate ascoltare il suono proveniente dall'unità collegata al terminale TO CHANGER 1 o 2 dell'unità di commutazione, spegnete l'unità centrale (OFF) oppure commutate ad un'altra sorgente, poi collocate l'interruttore AUX nella posizione "OFF". Infine, collocate l'interruttore dell'unità di controllo su "1" o "2" e selezionate .

Se l'unità da collegare appartiene al Gruppo B

①	Spagnete l'unità centrale oppure selezionate un'altra sorgente e poi collocate l'interruttore AUX dell'unità di commutazione su "ON".	HOHLM NO 12 HOLN NO 13 O HOLN NO 14
②	Selezionate <DISC1 o CH1> nell'unità centrale. Il suo inviato al terminale AUX verrà riproduzione. Il display dell'unità centrale rimane nel seguente stato: Disco N.=1, Brano N.=1, Tempo di riproduzione = 0 min 0 sec	MD/CD 1-2 CH 0 O SRC

NOTA

Se desiderate ascoltare il suono proveniente dall'unità collegata al terminale TO CHANGER 1 dell'unità di commutazione, spegnete l'unità centrale oppure selezionate un'altra sorgente e poi collocate l'interruttore AUX nella posizione "OFF" e selezionate .

Se l'unità da collegare appartiene al Gruppo C

①	Spegnete l'unità centrale, poi collocate nella posizione “ON” l'interruttore AUX dell'unità di commutazione.
②	Selezionate <DISC2 o CH2> nell'unità centrale. Il suono inviato al terminale AUX verrà riprodotto.	SRC

NOTA

Se desiderate ascoltare il suono proveniente dall'unità collegata al terminale TO CHANGER 2 dell'unità di commutazione, spegnete la corrente, collocate su "OFF" l'interruttore AUX e poi selezionate .

Se l'unità da collegare appartiene al Gruppo D

①	Spegnete l'unità centrale, poi collocate l'interruttore AUX dell'unità di commutazione nella posizione "ON".
②	Selezionate <AUX> nell'unità centrale. Il suono inviato al terminale AUX verrà emesso.	SRC

ATTENZIONE

Lasciate l'interruttore AUX nella posizione "ON". Se spostate l'interruttore AUX dell'unità di commutazione alla posizione "OFF", non apparirà alla selezione della sorgente.
