CADR1030 - Akcesoria audio KENWOOD - Bezpłatna instrukcja obsługi

Marka	Kenwood
Model	CADR1030
Typ produktu	Zestaw okablowania do kamery samochodowej
Kategoria	Akcesorium audio
Waga	157 g
Długość kabla	4 m
Typ złącza	Mini USB
Napięcie wejściowe	12 / 24 V DC
Prąd wejściowy	2 A
Napięcie wyjściowe	5 V DC
Prąd wyjściowy	2 A
Główna funkcja	Zasilanie kompatybilnej kamery samochodowej i umożliwienie monitorowania do 24 godzin postoju
Kompatybilność	Kamery samochodowe ze złączem Mini USB (5V)
Instalacja	Za pomocą kabla z bezpiecznikiem rozgałęźnym do skrzynki bezpieczników pojazdu
Bezpieczeństwo	Bezpiecznik ochronny 2 A wbudowany w kabel z bezpiecznikiem
Środki ostrożności	Nie pozostawiać podłączonego bez użycia przez dłuższy czas, aby uniknąć rozładowania akumulatora pojazdu
Certyfikaty	FCC, IC, CE (dyrektywy EMC i RoHS)
Producent	JVCKENWOOD Corporation
Przedstawiciel UE	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Holandia
Zawartość opakowania	Kabel zasilający z regulatorem, kabel z bezpiecznikiem rozgałęźnym z 3 typami bezpieczników, rdzeń ferrytowy
Konserwacja i czyszczenie	Przetrzeć miękką, suchą szmatką. Nie używać środków chemicznych.

Często zadawane pytania - CADR1030 KENWOOD

Jak zainstalować zestaw okablowania CADR1030 w moim samochodzie?

Instalacja składa się z dwóch etapów: najpierw podłącz kabel z bezpiecznikiem rozgałęźnym do skrzynki bezpieczników pojazdu, wyjmując oryginalny bezpiecznik (klimatyzacja, silnik lub zasilanie stałe) i wkładając kabel z dołączonym bezpiecznikiem 2 A. Następnie podłącz kabel zasilający do kamery (złącze Mini USB) i poprowadź go wzdłuż tapicerki do skrzynki bezpieczników, mocując przewód ujemny do niepomalowanej masy metalowej. Następnie podłącz dodatnie złącze cylindryczne kabla zasilającego do kabla z bezpiecznikiem.

Czy mogę używać tego zestawu z dowolną kamerą samochodową?

Zestaw jest przeznaczony do kamer kompatybilnych z zasilaniem 5V przez złącze Mini USB. Sprawdź, czy Twoja kamera ma wejście Mini USB i akceptuje 5V/2A. Nie jest odpowiedni do kamer używających innych typów złączy lub napięć.

Czym jest funkcja monitorowania postoju i jak działa?

Monitorowanie postoju pozwala kamerze działać nawet po wyłączeniu silnika, wykorzystując bezpośrednie zasilanie z akumulatora przez zestaw. Może to trwać do 24 godzin, ale rzeczywisty czas zależy od stanu akumulatora pojazdu i poboru mocy kamery.

Jak uniknąć rozładowania akumulatora samochodu przez ten zestaw?

Aby uniknąć nadmiernego rozładowania, zaleca się regularne jeżdżenie lub uruchamianie silnika w celu naładowania akumulatora. Jeśli nie używasz samochodu dłużej niż 2 dni, wyłącz kamerę. Zestaw nie jest przeznaczony do długotrwałego użytkowania bez ładowania akumulatora.

Co zrobić, jeśli akumulator się rozładuje mimo środków ostrożności?

Jeśli akumulator się rozładuje, należy go naładować zewnętrzną ładowarką lub uruchomić silnik, aby go naładować. Sprawdź również, czy kamera jest wyłączona podczas długich okresów bezczynności. Producent nie ponosi odpowiedzialności za rozładowanie akumulatora.

Jak solidnie zamocować kabel w kabinie, aby nie przeszkadzał?

Użyj narzędzia do demontażu tapicerki, aby wsunąć kabel podsufitkę i wzdłuż słupka A. Zamocuj widoczne odcinki taśmą klejącą lub opaskami kablowymi. Upewnij się, że kabel nie zwisa i nie przeszkadza w prowadzeniu.

Jakiego typu bezpiecznika powinienem użyć z tym zestawem?

Zestaw jest dostarczany z trzema typami bezpieczników 2 A: ATO, ATM i Micro2. Wybierz ten, który pasuje do Twojej skrzynki bezpieczników. W bezpieczniku jest również wbudowany bezpiecznik 2 A - nie wyjmuj go.

Czy zestaw działa zarówno w 12V, jak i 24V?

Tak, wbudowany regulator akceptuje wejście od 12 do 24 V DC i przekształca je na 5 V DC dla kamery. Jest więc kompatybilny z większością samochodów, ciężarówek i innych pojazdów.

Jak zmniejszyć zakłócenia radiowe (parasite) na kamerze?

Zestaw zawiera rdzeń ferrytowy (element nr 9) do zamocowania wokół kabla zasilającego w odległości około 13-20 cm od kamery. Pomaga to wyeliminować zakłócenia radiowe. Zamocuj go, owijając kabel wokół rdzenia.

Gdzie znajduje się skrzynka bezpieczników mojego pojazdu do instalacji?

Skrzynka bezpieczników zazwyczaj znajduje się pod kierownicą po stronie kierowcy lub pod maską silnika. Sprawdź instrukcję obsługi pojazdu, aby znaleźć dokładną lokalizację. Może być kilka skrzynek bezpieczników.

INSTRUKCJA OBSŁUGI CADR1030 KENWOOD

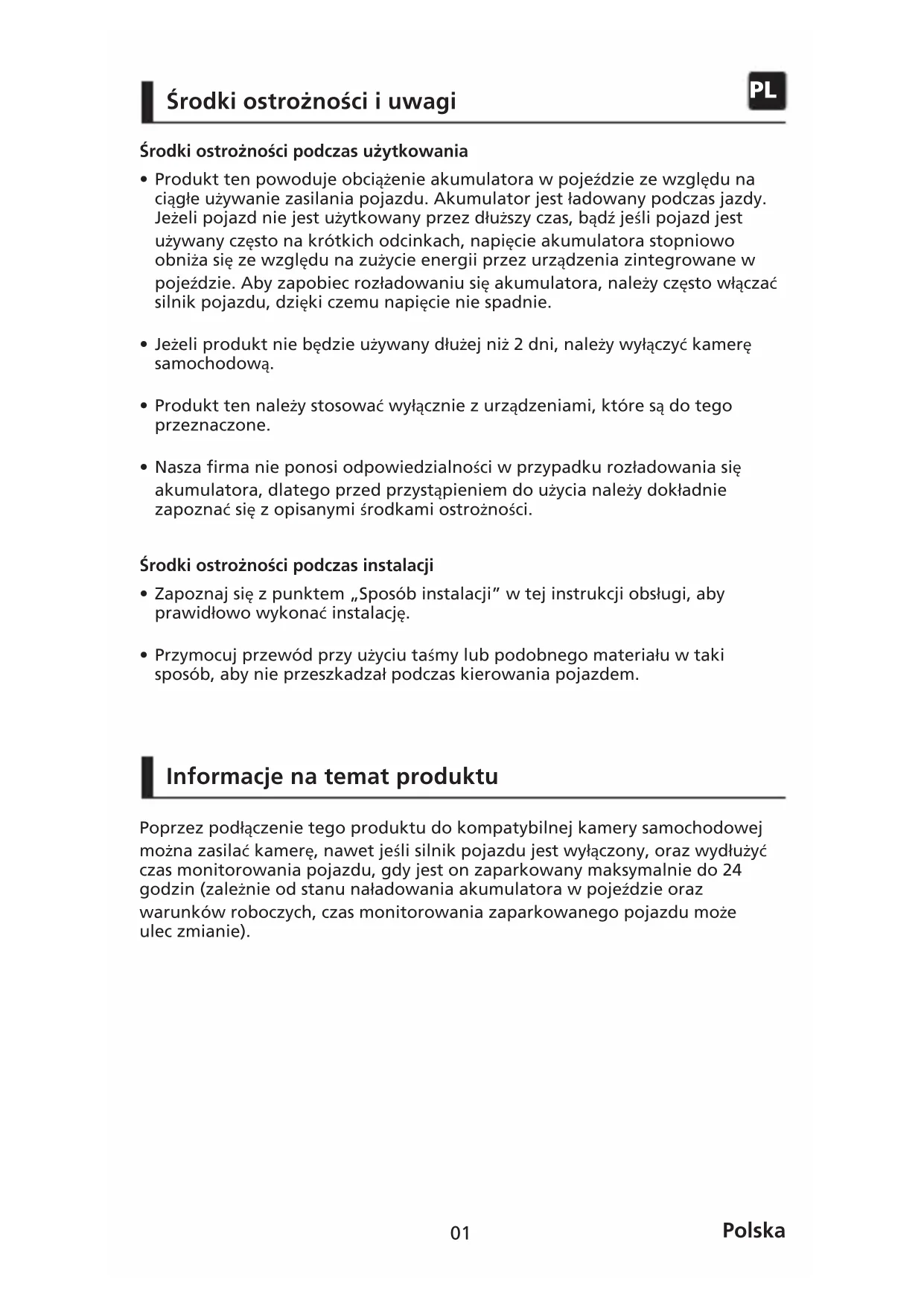

Środki ostrożności podczas użytkowania

• Produkt ten powoduje obciążenie akumulatora w pojeździe ze względu na ciągłe używanie zasilania pojazdu. Akumulator jest ładowany podczas jazdy. Jeżeli pojazd nie jest użytkowany przez dłuższy czas, bądź jeśli pojazd jest używany często na krótkich odcinkach, napięcie akumulatora stopniowo obniża się ze względu na zużycie energii przez urządzenia zintegrowane w pojeździe. Aby zapobiec rozładowaniu się akumulatora, należy często włączać silnik pojazdu, dzięki czemu napięcie nie spadnie.
• Jeżeli produkt nie będzie używany dłużej niż 2 dni, należy wyłączyć kamerę samochodową.
• Produkt ten należy stosować wyłącznie z urządzeniami, które są do tego przeznaczone.
• Nasza firma nie ponosi odpowiedzialności w przypadku rozładowania się akumulatora, dlatego przed przystąpieniem do użycia należy dokładnie zapoznać się z opisanymi środkami ostrożności.

Środki ostrożności podczas instalacji

• Zapoznaj się z punktem „Sposób instalacji” w tej instrukcji obsługi, aby prawidłowo wykonać instalację.
• Przymocuj przewód przy użyciu taśmy lub podobnego materiału w taki sposób, aby nie przeszkadzał podczas kierowania pojazdem.

Informacje na temat produktu

Poprzez podłączenie tego produktu do kompatybilnej kamery samochodowej można zasilać kamerę, nawet jeśli silnik pojazdu jest wyłączony, oraz wydłużyć czas monitorowania pojazdu, gdy jest on zaparkowany maksymalnie do 24 godzin (zależnie od stanu naładowania akumulatora w pojeździe oraz warunków roboczych, czas monitorowania zaparkowanego pojazdu może ulec zmianie).

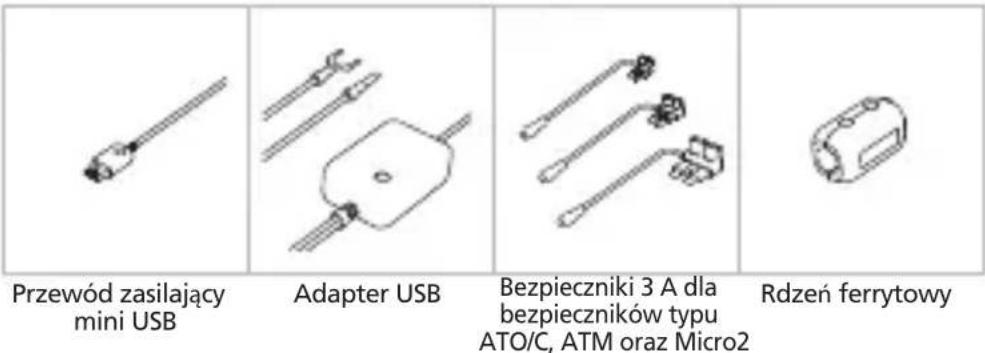

Przed rozpoczęciem należy sprawdzić kompletność poniższych elementów.

Przewód zasilający mini USB Adapter USB Bezpieczniki 3 A dla bezpieczników typu ATO/C, ATM oraz Micro2 Rdzeń ferrytowy

* Wygląd produktu może różnić się nieznacznie od przedstawionego powyżej.

Nazwa części

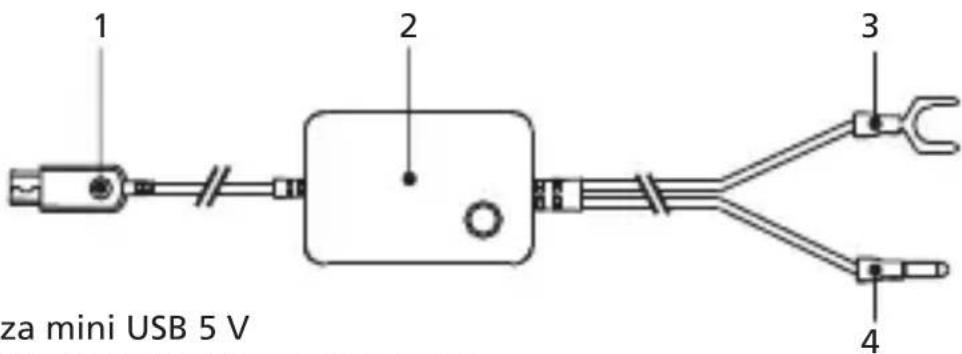

Przewód zasilający

1. Złącza mini USB 5 V
2. Stabilizator 12-24 V DC na 5 V DC.
3. Złączka widełkowa ujemna (-).
4. Złączka bananowa przewodu zasilającego dodatnia (+).

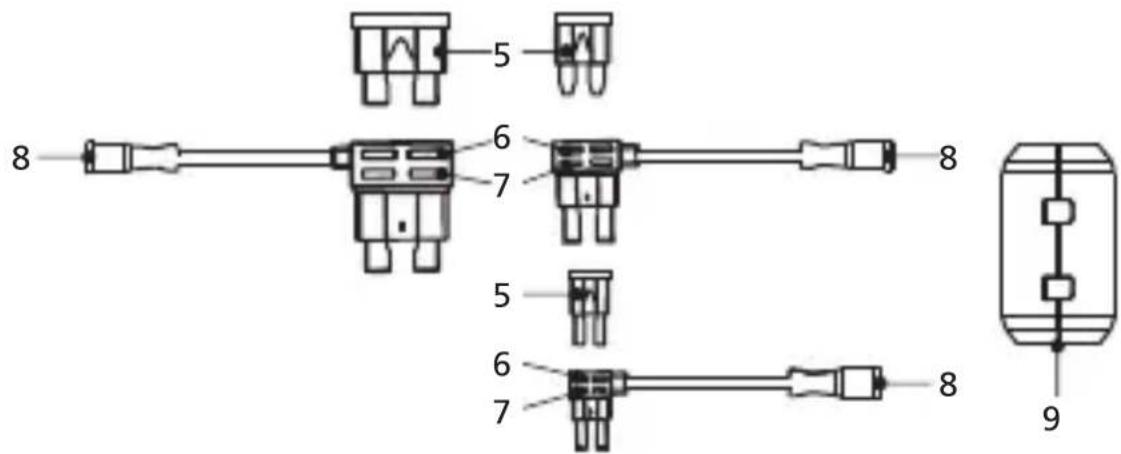

Przewody typu bypass z gniazdem bezpieczników

5 6 7 8 5 6 7 8 9

1. Bezpieczniki 2 A typu ATO/C, ATM oraz Micro2.
2. Gniazdo dla przewodu typu bypass dla bezpiecznika 2 A.
3. Gniazdo dla oryginalnego bezpiecznika.
4. Złączka bananowa przewodu typu bypass z gniazdem bezpieczników dodatnia (+).
5. Rdzeń ferrytowy

Krok 1: Podłącz przewód typu bypass z gniazdem bezpieczników do skrzynki bezpieczników.

1.1 Znajdź skrzynkę bezpieczników w pojeździe. Zazwyczaj znajduje się ona pod kierownicą bądź pod maską. Szczegółowe informacje zawiera instrukcja obsługi pojazdu.
1.2 Wyjmij oryginalny bezpiecznik powiązany z zasilaniem ACC, przełączalnym lub stałym w stacyjce pojazdu.
Zalecamy, aby maksymalna wartość znamionowa bezpiecznika nie była większa niż 20 A. Szczegółowe informacje zawiera instrukcja obsługi pojazdu.
1.3 W gnieździe dla przewodu typu bypass dla bezpiecznika 2 A (element 6) jest włożony bezpiecznik 2 A (element 5), który zabezpiecza kamerę samochodową. Nie usuwaj go ani nie zmieniaj.
1.4 Wybierz właściwy przewód typu bypass z gniazdem bezpieczników spośród trzech dostarczonych typów.
Włóż oryginalny bezpiecznik do dedykowanego gniazda dla tego bezpiecznika (element 7).
Włóż przewód typu bypass z gniazdem bezpieczników do gniazda w skrzynce bezpieczników, z którego oryginalny bezpiecznik został wyjęty w kroku 1.2.

Krok 2: Instalacja przewodu zasilającego w pojeździe

2.1 Zamocuj kamerę samochodową bezpośrednio za lusterkiem wstecznym i podłącz złączkę mini USB 5 V (element 1) do kamery samochodowej.

2.2 Rozpoczynając od kamery samochodowej, wciśnij przewód zasilający w pojeździe pod podsufitkę oraz ukryj przewód zasilający wzdłuż słupka A pod gumową listwą przy użyciu narzędzia do zdejmowania/podważania listew, aby poluzować daną listwę.

Upewnij się, że pozostała wystarczająca długość przewodu w celu wykonania połączeń w kamerze samochodowej.

2.3 Doprowadź przewód do skrzynki bezpieczników. Gdy przewód znajduje się w skrzynce bezpieczników, poszukaj masy w pobliżu skrzynki.

Zalecamy uziemić złączkę widełkową ujemną (-) (element 3) na śrubie przymocowanej do niepolakierowanego i nieosłoniętego metalu.

Następnie podłącz złączkę bananową zasilania w pojeździe (+) (element 4) do złączki bananowej przewodu typu bypass z gniazdem bezpieczników dodatniej (+) (element 8), co pozwoli zasilić kamerę samochodową.

Przymocuj nadmiarowy przewód za pomocą zacisku do przewodów w dogodnym miejscu.

2.4 Na wszelki wypadek do zestawu osprzętu dołączyliśmy rdzeń ferrytowy (element 9). Można go użyć w celu wyeliminowania zakłóceń radiowo-elektronicznych. W celu uzyskania najlepszych rezultatów nałów go na przewód zasilający w odległości około 13-20 cm od kamery samochodowej.

Parametry techniczne

Długość przewodu	4m
Rodzaj złączki	Mini USB
Wejście	12 V / 24 V DC ——2A
Wyjście	5V ——2A
Waga	157g
