Merk	Kenwood
Model	CADR1030
Type product	Bedrading kit voor dashcam
Categorie	Audio-accessoire
Gewicht	157 g
Kabellengte	4 m
Connectortype	Mini USB
Ingangsspanning	12 / 24 Vdc
Ingangsstroom	2 A
Uitgangsspanning	5 Vdc
Uitgangsstroom	2 A
Hoofdfunctie	Een compatibele dashcam van stroom voorzien en tot 24 uur bewaking in stand-by mogelijk maken
Compatibiliteit	Dashcams met Mini USB-connector (5V)
Installatie	Via een aftakzekeringkabel op de zekeringkast van het voertuig
Veiligheid	Ingebouwde 2 A beveiligingszekering op de zekeringkabel
Gebruiksvoorzorg	Niet aangesloten laten bij langdurig niet-gebruik om ontlading van de accu te voorkomen
Certificeringen	FCC, IC, CE (EMC- en RoHS-richtlijnen)
Fabrikant	JVCKENWOOD Corporation
EU-vertegenwoordiger	JVCKENWOOD Europe B.V., Amsterdamseweg 37, 1422 AC Uithoorn, Nederland
Inhoud van de doos	Stroomkabel met regelaar, aftakzekeringkabel met 3 types zekeringen, ferrietkern
Onderhoud en reiniging	Afvegen met een zachte, droge doek. Geen chemicaliën gebruiken.

Veelgestelde vragen - CADR1030 KENWOOD

Hoe installeer ik de CADR1030 bedradingskit in mijn auto?

De installatie gebeurt in twee stappen: sluit eerst de aftakzekeringkabel aan op de zekeringkast van het voertuig door een originele zekering te verwijderen (airconditioning, motor of permanente voeding) en de kabel met de meegeleverde 2 A zekering in te steken. Sluit vervolgens de stroomkabel aan op de camera (Mini USB-connector) en leid deze langs de bekleding naar de zekeringkast, waarbij de negatieve draad aan een ongeverfd metalen massapunt wordt bevestigd. Sluit daarna de positieve cilindrische connector van de stroomkabel aan op die van de aftakzekeringkabel.

Kan ik deze kit met elke dashcam gebruiken?

De kit is ontworpen voor camera's die compatibel zijn met een 5V-voeding via een Mini USB-connector. Controleer of uw camera een Mini USB-ingang heeft en 5V/2A accepteert. Het is niet geschikt voor camera's met andere connectortypes of spanningen.

Wat is de stand-by bewakingsfunctie en hoe werkt deze?

Stand-by bewaking maakt het mogelijk dat de camera blijft werken, zelfs als de motor is uitgeschakeld, door rechtstreekse voeding van de accu via de kit. Dit kan tot 24 uur duren, maar de werkelijke duur hangt af van de accuconditie van het voertuig en het verbruik van de camera.

Hoe voorkom ik dat de accu van mijn auto door deze kit leegraakt?

Om overmatige ontlading te voorkomen, wordt aanbevolen om regelmatig te rijden of de motor te laten draaien om de accu op te laden. Als u de auto langer dan 2 dagen niet gebruikt, schakel dan de camera uit. Deze kit is niet ontworpen voor langdurig gebruik zonder acculading.

Wat moet ik doen als mijn accu toch leegraakt ondanks de voorzorgsmaatregelen?

Als de accu leegraakt, moet u deze opladen met een externe lader of de motor opnieuw starten om hem op te laden. Controleer ook of de camera uit is bij lange perioden van inactiviteit. De fabrikant aanvaardt geen verantwoordelijkheid voor accu-ontlading.

Hoe bevestig ik de kabel stevig in het interieur om te voorkomen dat hij in de weg zit?

Gebruik een bekledingsverwijderingstool om de kabel onder de hemelbekleding en langs de A-stijl te schuiven. Bevestig zichtbare delen met tape of kabelbinders. Zorg ervoor dat de kabel niet bungelt en het rijden niet hindert.

Welk type zekering moet ik met deze kit gebruiken?

De kit wordt geleverd met drie typen 2 A zekeringen: ATO, ATM en Micro2. Kies degene die past bij uw zekeringkast. Er zit ook een ingebouwde 2 A zekering op de zekeringshouder zelf - verwijder deze niet.

Werkt de kit even goed op 12V als op 24V?

Ja, de ingebouwde regelaar accepteert een ingang van 12 tot 24 Vdc en converteert deze naar 5 Vdc voor de camera. Het is dus compatibel met de meeste auto's, vrachtwagens en andere voertuigen.

Hoe verminder ik radio-interferentie (ruis) op de camera?

De kit bevat een ferrietkern (onderdeel nr. 9) die om de stroomkabel moet worden bevestigd op ongeveer 13-20 cm van de camera. Dit verwijdert radio-interferentie. Bevestig het eenvoudig door de kabel om de kern te wikkelen.

Waar bevindt zich de zekeringkast van mijn voertuig voor de installatie?

De zekeringkast bevindt zich meestal onder het stuur van de bestuurder of onder de motorkap. Raadpleeg de handleiding van uw voertuig voor de exacte locatie. Er kunnen meerdere zekeringkasten zijn.

GEBRUIKSAANWIJZING CADR1030 KENWOOD

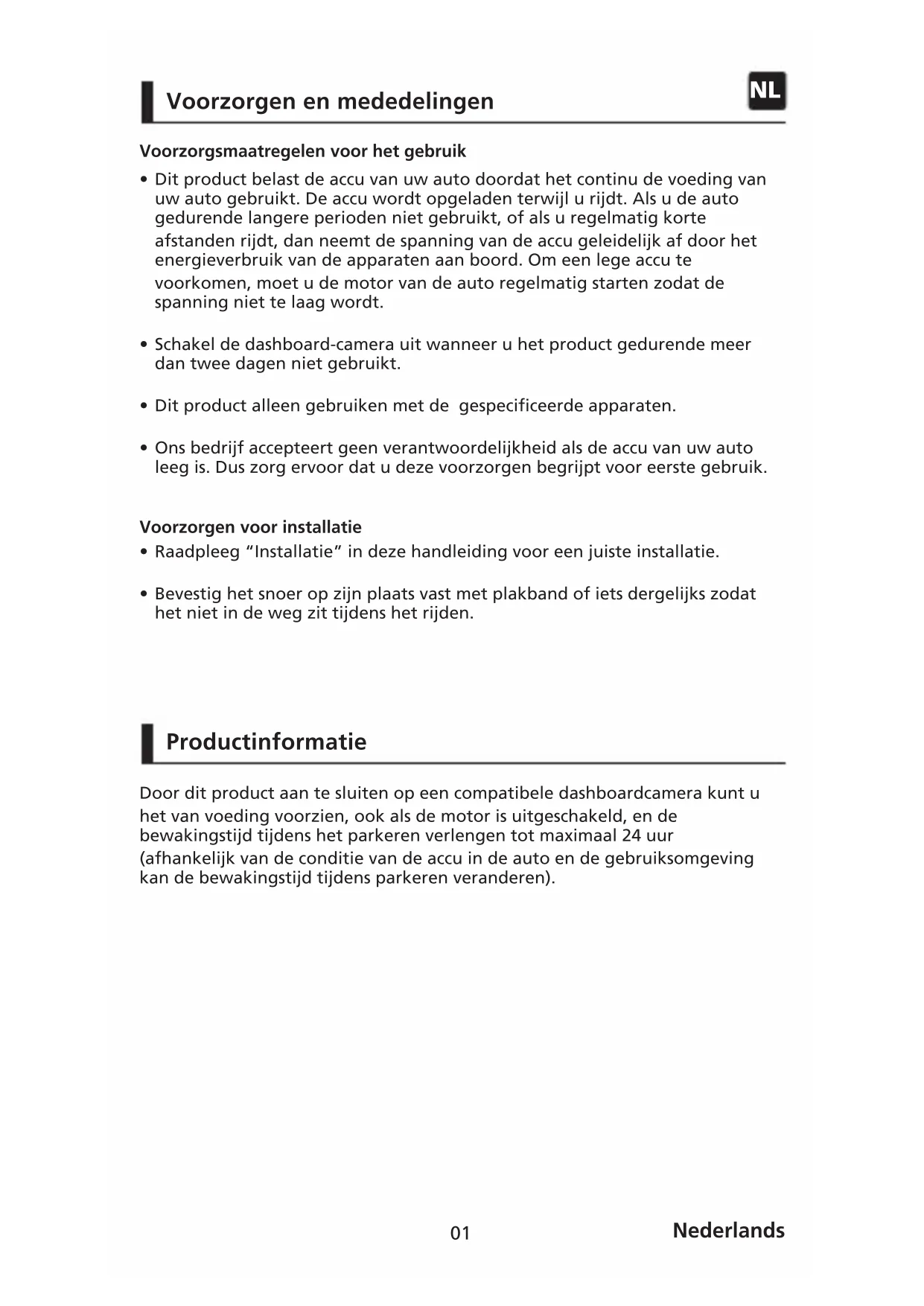

Voorzorgsmaatregelen voor het gebruik

• Dit product belast de accu van uw auto doordat het continu de voeding van uw auto gebruikt. De accu wordt opgeladen terwijl u rijdt. Als u de auto gedurende langere perioden niet gebruikt, of als u regelmatig korte afstanden rijdt, dan neemt de spanning van de accu geleidelijk af door het energieverbruik van de apparaten aan boord. Om een lege accu te voorkomen, moet u de motor van de auto regelmatig starten zodat de spanning niet te laag wordt.
• Schakel de dashboard-camera uit wanneer u het product gedurende meer dan twee dagen niet gebruikt.
• Dit product alleen gebruiken met de gespecificeerde apparaten.
• Ons bedrijf accepteert geen verantwoordelijkheid als de accu van uw auto leeg is. Dus zorg ervoor dat u deze voorzorgen begrijpt voor eerste gebruik.

Voorzorgen voor installatie

• Raadpleeg "Installatie" in deze handleiding voor een juiste installatie.
• Bevestig het snoer op zijn plaats vast met plakband of iets dergelijks zodat het niet in de weg zit tijdens het rijden.

Productinformatie

Door dit product aan te sluiten op een compatibele dashboardcamera kunt u het van voeding voorzien, ook als de motor is uitgeschakeld, en de bewakingstijd tijdens het parkeren verlengen tot maximaal 24 uur (afhankelijk van de conditie van de accu in de auto en de gebruiksomgeving kan de bewakingstijd tijdens parkeren veranderen).

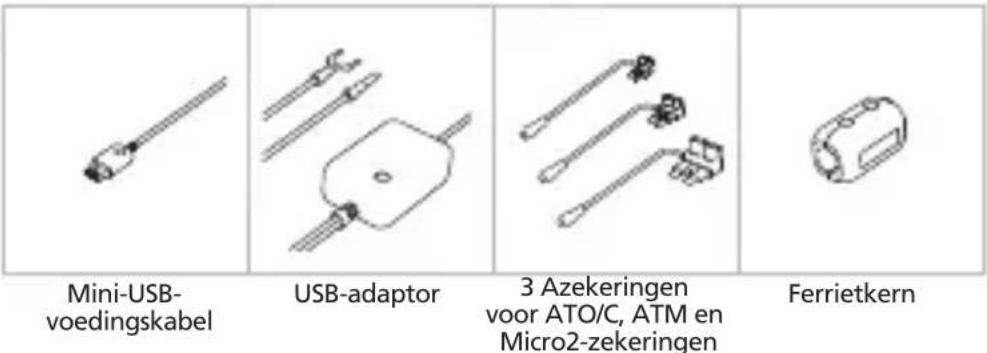

Accessoires

Controleer of u alle onderstaande zaken hebt voordat u aan de slag gaat.

Mini-USB- voedingskabel USB-adaptor 3 Azekeringen voor ATO/C, ATM en Micro2-zekeringen Ferrietkern

* Het product kan er iets anders uitzien dan in de bovenstaande afbeelding.

Naam onderdeel

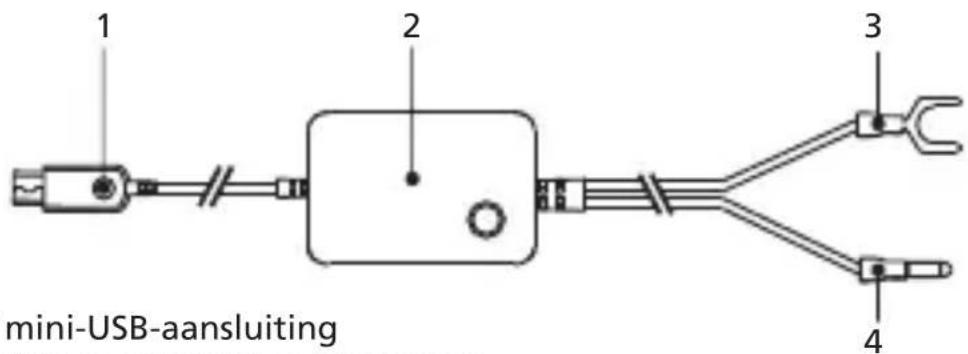

Stroomkabel

1 2 3 4 mini-USB-aansluiting

1.5 V mini-USB-aansluiting
2. 12-24 V dc naar 5 V dc omvormer.
3. Negatieve (-) steekverbinding.
4. Positieve (+) kabelaansluiting voor autosnoer.

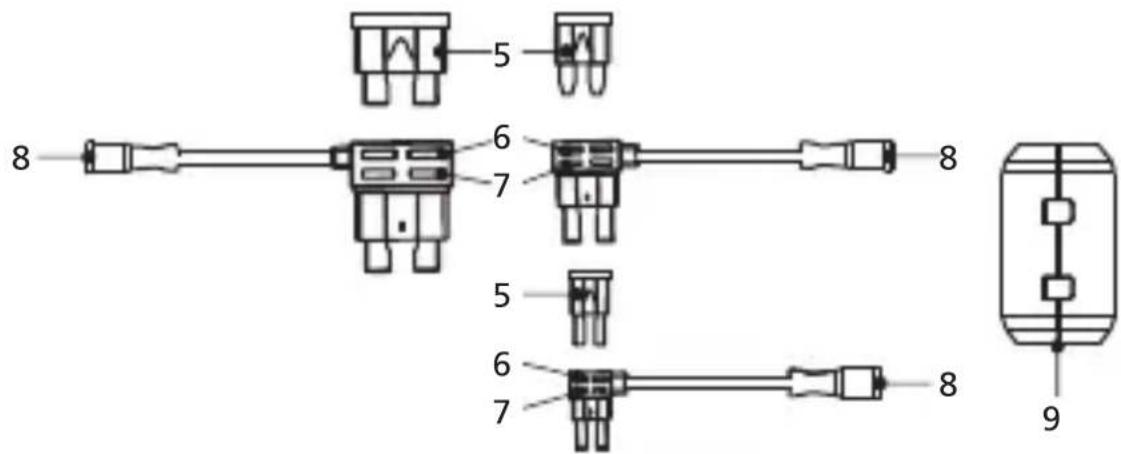

Zekeringkabels

5 6 7 8 5 6 7 8 9

1. ATO/C, ATM en Micro2 2 A zekeringen.
2. De voet voor 2 A zekeringkabel.
3. De voet voor de oorspronkelijke zekering.
4. Positieve (+) kabelaansluiting voor zekeringkabel.
5. Ferrietkern

Stap 1: Sluit de zekeringkabel aan op de zekeringenkast.

1.1 Zoek de zekeringenkast van de auto op. Gewoonlijk bevindt deze zich onder het stuurwiel of onder de motorkap. Raadpleeg de handleiding van de auto.

1.2 Verwijder de oorspronkelijke zekering voor de ontsteking-ACC/geschakelde of permanente voeding. We adviseren een zekering met een maximale waarde van niet meer dan 20 A. Raadpleeg de handleiding van de auto.

1.3 In de voet voor de 2 A zekeringkabel (item 6) is een 2 A zekering (item 5) ingebouwd die de dash cam beschermt. Verwijder of vervang deze niet.

1.4 Kies de juiste zekeringkabel uit de drie meegeleverde typen. Steek de oorspronkelijke zekering in de voet voor de oorspronkelijke zekering (item 7). Steek de zekeringkabel in de voet waar de originele zekering was verwijderd uit de zekeringenkast in stap 1.2.

Stap 2: Installatie autovoedingskabel

2.1 Monteer de dash cam achter de achteruitkijkspiegel en sluit de 5 V mini-USB-aansluiting (item 1) aan op de dash cam.

2.2 Begin bij het einde op de dash cam en steek de autovoedingskabel in de voering van de bovenkant en verberg de kabel achter zuil A tegen de rubber rand met een pincet of tangetje om de rand los te maken. Zorg ervoor dat er voldoende kabel overblijft om de dash cam aan te sluiten.

2.3 Voer de kabel door naar de zekeringenkast. Als de kabel in de zekeringenkast steekt, let dan op de aardaansluiting in de omgeving van de zekeringenkast. We raden aan om de negatieve (-) steekverbinding (item 3) te aarden op een bout op ongelakt kaal metaal. Steek vervolgens de positieve (+) kabelaansluiting voor de autovoeding (item 4) in de positieve (+) kabelaansluiting voor zekeringkabel (item 8) waarna de dashcam stroom krijgt. Orden het teveel aan snoeren door op een geschikte plek een kabelclip te gebruiken.

2.4 Een ferrietkern (item 9) is bij de hardwire-set meegeleverd voor voorkomende gevallen. Deze kan worden gebruikt om radiostoringen te onderdrukken. Lus hem rond de voedingskabel ca. 13-20 cm vanaf de dash cam voor het beste resultaat.

Specifications

Kabellengte	4 meter
Aansluitingstype	Mini USB
Ingang	12V/24VDC =2A
Uitgang	5V =2A
Gewicht	157g

Conformiteitsverklaring met betrekking tot EMC-richtlijn 2014/30/EU

Conformiteitsverklaring met betrekking tot RoHS-richtlijn 2011/65/EU

Fabrikant:

JVCKENWOOD Corporation

EU-vertegenwoordiger:

JVCKENWOOD Europa B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, NEDERLAND
