Tip produs	Kit de cablare pentru cameră de bord
Marcă	Kenwood
Model	CA-DR1130
Alimentare intrare	12 V CC / 24 V CC
Alimentare ieșire	5 V CC, 2 A
Tip conector	USB Type C
Lungime cablu	4 metri (13 picioare)
Greutate	190 g (6,7 oz)
Funcție principală	Alimentare continuă a camerei pentru supraveghere parcare până la 24 de ore
Tipuri siguranțe incluse	ATO/C, ATM, LP-mini, Micro 2 (2 A și 5 A)
Protecție	Siguranță integrată de 2 A în suportul siguranței
Instalare	Necesită conectarea la cutia de siguranțe a vehiculului
Întreținere și curățare	Verificați periodic conexiunile și starea siguranțelor
Siguranță	Risc de descărcare a bateriei dacă motorul nu funcționează regulat
Piese de schimb și reparabilitate	Siguranțe de schimb disponibile; cabluri nereparabile
Informații generale	Fabricat de JVCKENWOOD Corporation; conform cu directivele EMC și RoHS

Întrebări frecvente - CA-DR1130 KENWOOD

Cum se instalează kitul CA-DR1130 pe mașina mea?

Instalarea necesită conectarea cablului suport de siguranță de derivare la cutia de siguranțe a vehiculului. Scoateți o siguranță originală corespunzătoare unei alimentări ACC sau permanente, introduceți suportul de siguranță cu siguranța originală și siguranța de 2 A furnizată, apoi conectați cablurile roșu și galben la conectorii bullet. Fixați cablurile de-a lungul montantului A și conectați USB Type C la cameră.

Ce tipuri de siguranțe sunt compatibile cu acest kit?

Kitul include patru tipuri de suporturi de siguranță de derivare: ATO/C, ATM, LP-mini și Micro 2. Utilizați-l pe cel care corespunde dimensiunii siguranței originale a vehiculului dumneavoastră. Asigurați-vă că puterea maximă a siguranței nu depășește 20 de amperi.

Pot folosi acest kit cu orice cameră de bord?

Kitul este conceput pentru camere compatibile cu o alimentare USB Type C de 5 V / 2 A. Verificați specificațiile camerei dumneavoastră pentru a vă asigura de compatibilitate.

Cât timp poate dura supravegherea la parcare?

Supravegherea poate dura până la 24 de ore maximum, în funcție de starea bateriei vehiculului și de mediul de funcționare. Se recomandă pornirea motorului regulat pentru a evita descărcarea completă a bateriei.

Ce fac dacă bateria mașinii mele se descarcă după instalare?

Produsul poate consuma energie chiar și cu motorul oprit. Dacă nu conduceți frecvent, tensiunea bateriei poate scădea. Asigurați-vă că porniți motorul regulat. Dacă nu utilizați camera mai mult de 2 zile, opriți-o.

Cablu este suficient de lung pentru o instalare discretă?

Da, cablul de alimentare măsoară 4 metri (13 picioare), ceea ce permite ascunderea lui de-a lungul montantului A și sub garnituri până la cutia de siguranțe.

Care sunt riscurile dacă conectez cablul la o siguranță de peste 20 A?

Utilizarea unei siguranțe de peste 20 A poate deteriora produsul sau camera. Urmați recomandarea de a nu depăși 20 A pentru siguranța originală pentru a garanta o protecție adecvată.

Cum se întreține kitul CA-DR1130?

Verificați periodic starea conexiunilor și a siguranțelor. Înlocuiți orice siguranță arsă cu un model de același amperaj. Curățați conectorii cu o cârpă uscată dacă este necesar.

Kitul este garantat?

Manualul nu menționează o garanție specifică, dar producătorul JVCKENWOOD asigură conformitatea cu directivele europene. Contactați serviciul clienți pentru mai multe informații.

Pot instala kitul eu însumi sau este nevoie de un profesionist?

Instalarea poate fi realizată de un amator experimentat urmând pașii din manual. Cu toate acestea, dacă nu sunteți familiarizat cu sistemul electric al mașinii, este recomandat să apelați la un profesionist pentru a evita orice deteriorare.

MANUAL DE UTILIZARE CA-DR1130 KENWOOD

Precauții pentru utilizare

• Acest produs înseamnă o sarcină asupra bateriei vehiculului datorită consumului continuu folosind sursa de curent al vehiculului. Bateria se încarcă în timpul condusului. Dacă nu folosiți vehiculul pentru o perioadă îndelungată sau dacă conduceți pe distanțe scurte, tensiunea bateriei va scădea gradual datorită consumului de energie ale dispozitivului de pe bord. Pentru a preveni descărcarea bateriei, asigurați-vă că porniți frecvent motorul pentru ca tensiunea să nu scadă.
• Dacă nu folosiți produsul pentru mai mult de 2 zile, opriți camera de bord.
• Nu folosiți acest produs cu alte dispositive decât cele pentru care a fost destinat.
• Compania noastră nu are nicio responsabilitate dacă bateria vehiculului se descarcă, așa că asigurați-vă că înțelegeți aceste precauții înainte de utilizare.

Precauții pentru instalare

• Citiți capitolul „Instalare” din acest manual pentru a-l instala corect.
• Fixați cablul în loc cu bandă sau ceva asemănător ca să nu interfereze cu condusul.

Despre produs

Prin conectarea acestui produs la o cameră de bord compatibilă, puteți s-o alimentați chiar și atunci când motorul este oprit și să extindeți timpul de monitorizare a parcării la maximum 24 de ore (în funcție de condiția bateriei vehiculului și de mediul de funcționare, timpul de monitorizare a parcării se poate schimba).

Accesorii

Înainte să începeti verificați că aveți totul de mai jos.

Sigurante de 2 amperi pentru ATO/C, ATM și LP-mini.
Siguranță de 5 amperi pentru Micro 2 x 2

* Produsul actual poate diferi uşor de ceea ce apare mai sus.

Părțile componente

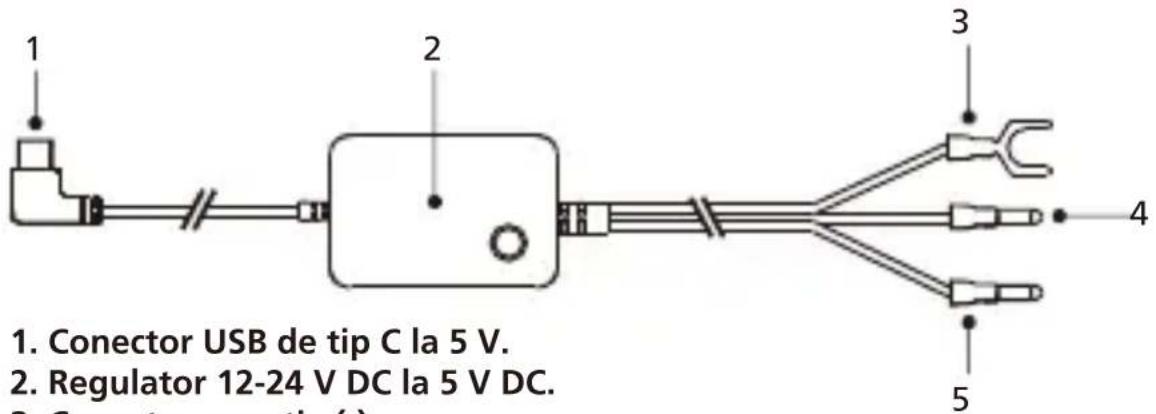

Cablul alimentare

1. Conector negativ (-).
2. Conector pozitiv (+) la cablul de alimentare a maşinii. Roşu (ACC+) se conectează la ACC.
3. Conector pozitiv (+) la cablul de alimentare a maşinii. Galben (BATT+) se conectează la alimentarea constantă.

Cabluri siguranțe

1. Siguranțe ATO/C, ATM, LP-mini și Micro2 de.
2. Sociul pentru cablurile siguranțelor de.
3. Sociul siguranței originale.
4. Conector pozitiv (+) la cablul siguranței. (Roșu la roșu și galben la galben)

Pasul 1: Conectarea cablului siguranței la panoul de sigurante.

1.1 Localizați panoul de siguranțe al vehiculului. În mod tipic, acesta este localizat sub volan sau sub capota motor. Vă rugăm consultați manualul vehiculului.
1.2 Îndepărtați siguranța originală asociată cu sursa de curent de la pornire ACC/comutare sau permanentă. Recomandăm ca siguranța să fie de maximum 20 amperi. Vă rugăm consultați manualul vehiculului.
1.3 Este o siguranță de 2 Amperi (6) încorporat în soclul cablului de alimentare de 2 Amperi (7) care protejează camera de bord. Vă rugăm să nu o schimbați sau să o îndepărtați.
1.4 Alegeți cablul cu siguranță corect din cele patru tipuri furnizate. Introduceți siguranța originală în soclul siguranței originale (8). Conectați cablul roșu al siguranțelor la priza ACC și cablul galben al siguranțelor la priza permanentă din care a fost scoasă siguranța originală din cutia de siguranțe la pasul 1.2.

Pasul 2: Instalarea cablului de alimentare a maşinii

2.1 Montați camera de bord în spatele oglinzii retrovizoare și conectați conectorul USB tip C de 5 V (elementul 1) la camera de bord.
2.2 Începând cu capătul de la camera de bord, ascundeți cablul pe lângă stâlpul A sub chederul de cauciuc folosind o unealtă de îndepărtat pentru a le slăbi. Asigurați-vă că rămâne destul cablu pentru conexiunile camerei de bord.
2.3 Trageți cablul până la tabloul de siguranțe. După ce aveți cablul până la tabloul de siguranțe, căutați masa pe lângă tabloul de siguranță. Vă recomandăm să puneți la masă conectorul negativ (-) (3) pe un șurub sau pe metal nevopsit. În continuare, conectați conectorul pozitiv (+) al cablului de alimentare auto (poz. 4, 5) la conectorul pozitiv (+) al cablului de alimentare cu siguranțe (poz. 9), roșu la roșu și galben la galben, pentru a permite camerei de bord să primească energie. Organizați cablul rămas în exces folosind cleme într-o poziție convenientă.

Specificații

Lungime cablu	4m, 13 picioare
Tipul conector	Type C USB
Intrare	DC12V/24V ——2A
Ieşire	5V ——2A
Greutate	6.7oz / 190g
