GEBRUIKSAANWIJZING CA-DR1130 KENWOOD

Voorzorgsmaatregelen voor het gebruik

• Dit product belast de accu van uw auto doordat het continu de voeding van uw auto gebruikt. De accu wordt opgeladen terwijl u rijdt. Als u de auto gedurende langere perioden niet gebruikt, of als u regelmatig korte afstanden rijdt, dan neemt de spanning van de accu geleidelijk af door het energieverbruik van de apparaten aan boord. Om een lege accu te voorkomen, moet u de motor van de auto regelmatig starten zodat de spanning niet te laaq wordt.
• Schakel de dashboard-camera uit wanneer u het product gedurende meer dan twee dagen niet gebruikt.
• Dit product alleen gebruiken met de gespecificeerde apparaten.
• JVCKENWOOD accepteert geen verantwoordelijkheid als de accu van uw auto leeg is. Dus zorg ervoor dat u deze voorzorgen begrijpt voor eerste gebruik.

Voorzorgen voor installatie

• Raadpleeg "Installatie" in deze handleiding voor een juiste installatie.
• Bevestig het snoer op zijn plaats vast met plakband of iets dergelijks zodat het niet in de weg zit tijdens het rijden.

Productinformatie

Door dit product aan te sluiten op een compatibele dashboardcamera kunt u het van voeding voorzien, ook als de motor is uitgeschakeld, en de bewakingstijd tijdens het parkeren verlengen tot maximaal 24 uur (afhankelijk van de conditie van de accu in de auto en de gebruiksomgeving kan de bewakingstijd tijdens parkeren veranderen).

Controleer of u alle onderstaande zaken hebt voordat u aan de slag gaat.

Zekeringen van 2 Amp voor ATO/C, ATM en LP-mini. Zekering van 5 Amp voor Micro 2 x 2

* Het product kan er iets anders uitzien dan in de bovenstaande afbeelding.

Naam onderdeel

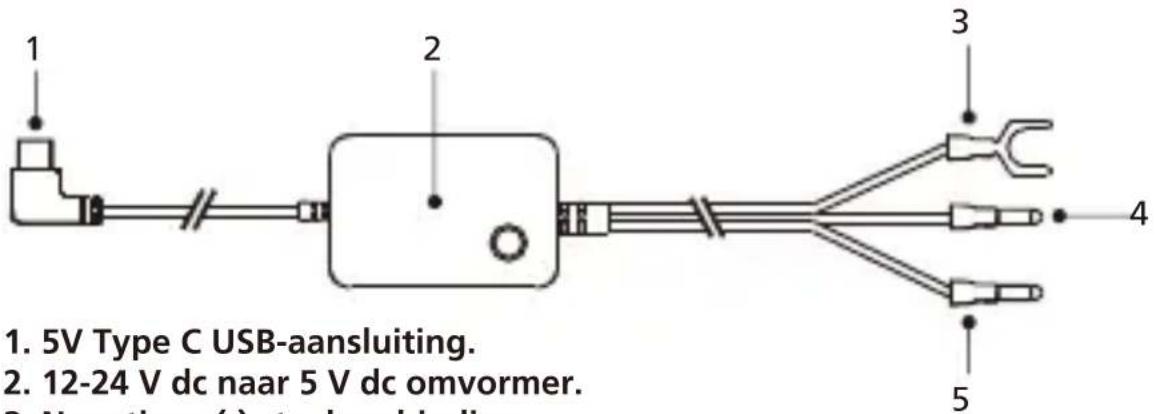

Stroomkabel

1. 5V Type C USB-aansluiting. 2. 12-24 V dc naar 5 V dc omvormer. 3 4 5

1. Negatieve (-) steekverbinding.
2. Positieve (+) kabelaansluiting voor autosnoer. De rode kleur (ACC+) maakt verbinding met ACC.
3. Positieve (+) kabelaansluiting voor autosnoer. De gele kleur (BATT+) maakt verbinding met constante voeding.

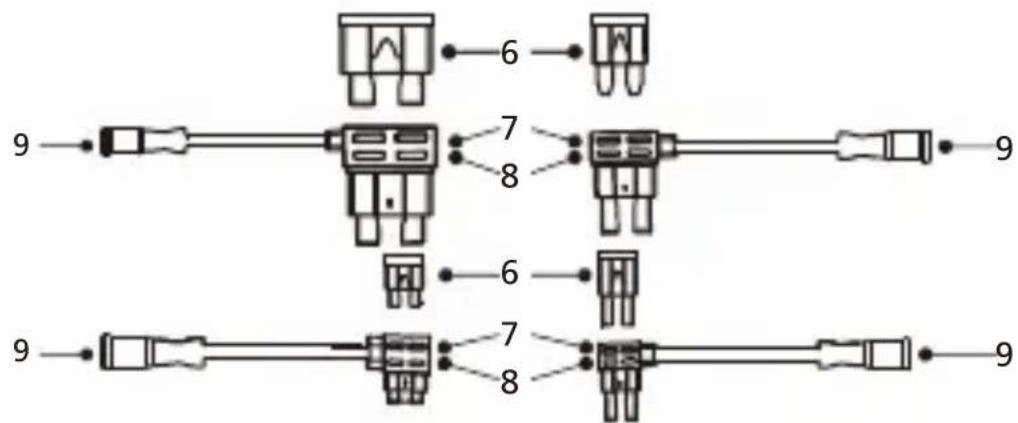

Zekeringkabels

9 6 7 8 9 6 7 8 9

1. ATO/C, ATM, LP-mini en Micro2 zekeringen.
2. De voet voor zekeringkabel.
3. De voet voor de oorspronkelijke zekering.
4. Positieve (+) kabelaansluiting voor zekeringkabel. (Rood naar rood en geel naar geel)

Stap 1: Sluit de zekeringkabel aan op de zekeringenkast.

1.1 Zoek de zekeringenkast van de auto op. Gewoonlijk bevindt deze zich onder het stuurwiel of onder de motorkap. Raadpleeg de handleiding van de auto.

1.2 Verwijder de oorspronkelijke zekering voor de ontsteking-ACC/geschakelde of permanente voeding. We adviseren een zekering met een maximale waarde van niet meer dan 20 A. Raadpleeg de handleiding van de auto.

1.3 In de voet voor de 2 A zekeringkabel (item 6) is een 2 A zekering (item 7) ingebouwd die de dash cam beschermt. Verwijder of vervang deze niet.

1.4 Kies de juiste aftakkabel uit de vier meegeleverde types. Steek de oorspronkelijke zekering in de voet voor de oorspronkelijke zekering (item 8). Sluit de rode aftakkabel aan op de ACC-aansluiting en de gele aftakkabel op de permanente aansluiting waar de oorspronkelijke zekering in stap 1.2 uit de zekeringkast werd verwijderd.

Stap 2: Installatie autovoedingskabel

2.1 Monteer de dashcam achter de achteruitkijkspiegel en sluit de 5V Type C USB-connector (item 1) aan op de dashcam.

2.2 Begin bij het einde op de dash cam en steek de autovoedingskabel in de voering van de bovenkant en verberg de kabel achter de A-stijl tegen de rubber rand met een pincet of tangetje om de rand los te maken. Zorg ervoor dat er voldoende kabel overblijft om de dash cam aan te sluiten.

2.3 Voer de kabel door naar de zekeringenkast. Als de kabel in de zekeringenkast steekt, let dan op de aardaansluiting in de omgeving van de zekeringenkast. We raden aan om de negatieve (-) steekverbinding (item 3) te aarden op een bout op ongelakt kaal metaal. Sluit vervolgens de positieve (+) autostroomkogelconnector (Item 4, 5) aan op de positieve (+) zekeringaftapkabel-kogelconnector (Item 9), rood op rood en geel op geel, zodat de dashcam stroom kan ontvangen. Orden het teveel aan snoeren door op een geschikte plek en een kabelclip te gebruiken.

Specificaties

Kabellengte	4 meter
Aansluitingstype	Type C USB
Ingang	12V/24VDC
Uitgang	5V = 2A
Gewicht	190g

Conformiteitsverklaring met betrekking tot EMC-richtlijn 2014/30/EU

Conformiteitsverklaring met betrekking tot RoHS-richtlijn 2011/65/EU

Fabrikant:

JVCKENWOOD Corporation

EU-vertegenwoordiger:

JVCKENWOOD Europa B.V.

Rendementsweg 20 B-9, 3641 SL Mijdrecht, NEDERLAND
