Produkttyp	Verkabelungsset für Dashcam
Marke	Kenwood
Modell	CA-DR1130
Eingangsspannung	12 V DC / 24 V DC
Ausgangsspannung	5 V DC, 2 A
Anschlusstyp	USB Typ C
Kabellänge	4 Meter (13 Fuß)
Gewicht	190 g (6,7 oz)
Hauptfunktion	Kontinuierliche Stromversorgung der Kamera für Parküberwachung bis zu 24 Stunden
Mitgelieferte Sicherungstypen	ATO/C, ATM, LP-mini, Micro 2 (2 A und 5 A)
Schutz	Eingebaute 2 A-Sicherung im Sicherungshalter
Installation	Erfordert Anschluss an den Sicherungskasten des Fahrzeugs
Wartung und Reinigung	Regelmäßig Anschlüsse und Sicherungszustand prüfen
Sicherheit	Risiko der Batterieentladung, wenn der Motor nicht regelmäßig läuft
Ersatzteile und Reparierbarkeit	Ersatzsicherungen verfügbar; Kabel nicht reparierbar
Allgemeine Informationen	Hergestellt von JVCKENWOOD Corporation; konform mit EMV- und RoHS-Richtlinien

Häufig gestellte Fragen - CA-DR1130 KENWOOD

Wie installiere ich das CA-DR1130-Set in meinem Auto?

Die Installation erfordert den Anschluss des Abzweig-Sicherungshalterkabels an den Sicherungskasten des Fahrzeugs. Entfernen Sie eine Originalsicherung, die einer ACC- oder Dauerstromversorgung entspricht, setzen Sie den Sicherungshalter mit der Originalsicherung und der mitgelieferten 2 A-Sicherung ein, und verbinden Sie die roten und gelben Kabel mit den Bullet-Steckverbindern. Verlegen Sie die Kabel entlang der A-Säule und schließen Sie den USB Typ C an die Kamera an.

Welche Sicherungstypen sind mit diesem Set kompatibel?

Das Set enthält vier Arten von Abzweig-Sicherungshaltern: ATO/C, ATM, LP-mini und Micro 2. Verwenden Sie den, der der Größe der Originalsicherung Ihres Fahrzeugs entspricht. Stellen Sie sicher, dass die maximale Sicherungsstärke 20 Ampere nicht überschreitet.

Kann ich dieses Set mit jeder Dashcam verwenden?

Das Set ist für Kameras ausgelegt, die mit einer USB Typ C-Stromversorgung von 5 V / 2 A kompatibel sind. Überprüfen Sie die Spezifikationen Ihrer Kamera, um die Kompatibilität sicherzustellen.

Wie lange kann die Parküberwachung dauern?

Die Überwachung kann maximal bis zu 24 Stunden dauern, abhängig vom Zustand der Fahrzeugbatterie und der Betriebsumgebung. Es wird empfohlen, den Motor regelmäßig zu starten, um eine vollständige Batterieentladung zu vermeiden.

Was tun, wenn die Autobatterie nach der Installation entladen wird?

Das Produkt kann auch bei ausgeschaltetem Motor Energie verbrauchen. Wenn Sie nicht häufig fahren, kann die Batteriespannung sinken. Stellen Sie sicher, dass Sie den Motor regelmäßig starten. Wenn Sie die Kamera länger als 2 Tage nicht verwenden, schalten Sie sie aus.

Ist das Kabel lang genug für eine diskrete Installation?

Ja, das Stromkabel ist 4 Meter (13 Fuß) lang, was es ermöglicht, es entlang der A-Säule und unter den Verkleidungen bis zum Sicherungskasten zu verstecken.

Welche Risiken bestehen, wenn ich das Kabel an eine Sicherung von mehr als 20 A anschließe?

Die Verwendung einer Sicherung von mehr als 20 A kann das Produkt oder die Kamera beschädigen. Befolgen Sie die Empfehlung, die Originalsicherung von 20 A nicht zu überschreiten, um einen angemessenen Schutz zu gewährleisten.

Wie warte ich das CA-DR1130-Set?

Überprüfen Sie regelmäßig den Zustand der Anschlüsse und Sicherungen. Ersetzen Sie jede durchgebrannte Sicherung durch ein Modell mit derselben Stromstärke. Reinigen Sie die Steckverbinder bei Bedarf mit einem trockenen Tuch.

Hat das Set eine Garantie?

Die Anleitung erwähnt keine spezifische Garantie, aber der Hersteller JVCKENWOOD stellt die Konformität mit den europäischen Richtlinien sicher. Wenden Sie sich für weitere Informationen an den Kundendienst.

Kann ich das Set selbst installieren oder ist ein Fachmann erforderlich?

Die Installation kann von einem erfahrenen Heimwerker gemäß den Schritten im Handbuch durchgeführt werden. Wenn Sie jedoch mit dem elektrischen System des Autos nicht vertraut sind, wird empfohlen, einen Fachmann zu beauftragen, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG CA-DR1130 KENWOOD

• Dieses Produkt belastet Ihre Fahrzeugbatterie, da kontinuierlich etwas Strom entnommen wird. Die Batterie wird während der Fahrt wieder aufgeladen. Wenn Sie Ihr Fahrzeug längere Zeit nicht bewegen oder ständig nur Kurzstrecken fahren, nimmt die Spannung Ihrer Batterie durch den Stromverbrauch von Bordgeräten nach und nach ab. Damit sich die Batterie nicht tiefentleert, fahren Sie regelmäßig, am besten längere Strecken.
• Wenn Sie die Kamera mehr als zwei Tage lang nicht benutzen, schalten Sie Ihre Dashboardkamera ab.
• Nutzen Sie dieses Produkt nur mit Geräten, für die es bestimmt ist.
• Unser Unternehmen haftet nicht für Tiefentleerung Ihrer Batterie und mögliche Folgen; beachten Sie also diese Sicherheitshinweise.

Wichtige Hinweise zur Installation

• Machen Sie sich vor der Installation mit dem Installation-Abschnitt dieser Anleitung vertraut.
• Fixieren Sie das Kabel mit Klebeband oder ähnlichen Dingen so, dass es nicht beim Fahren stört.

Das Produkt

Durch Anschluss dieses Produktes an eine kompatible Dashboardkamera können Sie diese auch dann mit Strom versorgen, wenn der Motor nicht läuft. So können Sie die Überwachung eines geparkten Fahrzeugs auf bis zu 24 Stunden verlängern. Die Überwachungsdauer kann je nach Zustand der Fahrzeugbatterie und Einsatzbedingungen schwanken.

Vergewissern Sie sich, dass die folgenden Dinge zur Hand sind, bevor Sie loslegen.

2-Ampere-Sicherungen für ATO/C, ATM und LP-Mini.
5-Ampere-Sicherungen für Micro 2 x 2
* Das Aussehen des Produktes kann sich etwas von den Abbildungen unterscheiden.

Teilbezeichnung

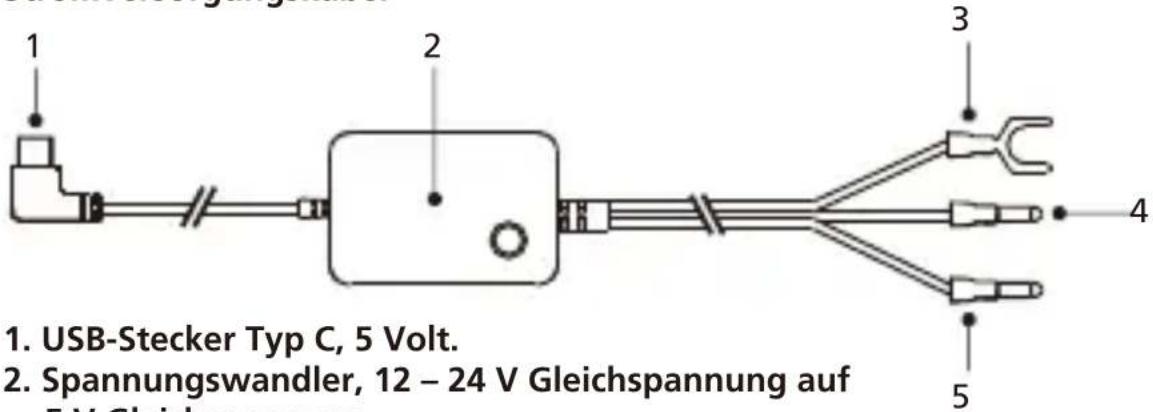

Stromversorgungskabel

1. USB-Stecker Typ C, 5 Volt.
2. Spannungswandler, 12 – 24 V Gleichspannung auf 5 V Gleichspannung.
3. Masse-Flachverbinder (-).
4. Plus-Kabelstecker (+).

Die Farbe Rot (ACC+) wird mit ACC verbunden.

1. Plus-Kabelstecker (+).

Die Farbe Gelb (BATT+) wird mit Konstantstrom verbunden.

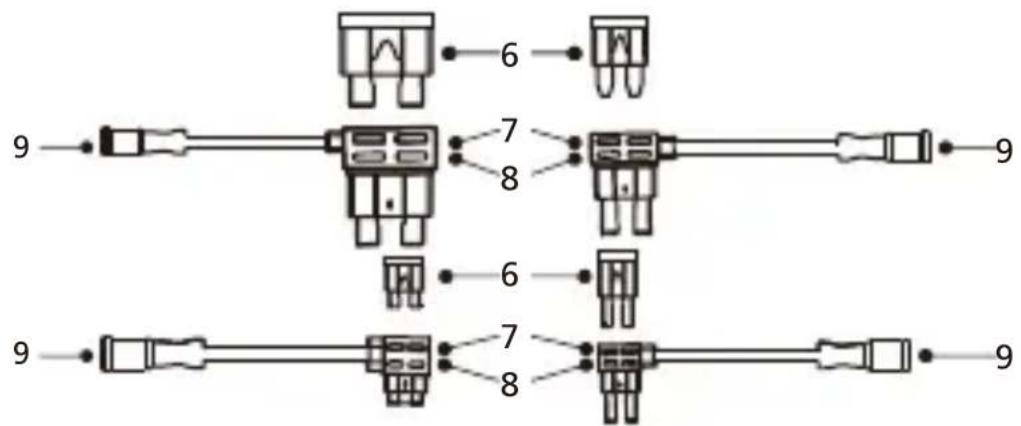

Sicherung-Kabelabgänge

1. ATO/C-, ATM-, LP-mini und Micro2-Sicherungen.
2. Sockel für Sicherungskabel.
3. Sockel für Originalsicherung.
4. Plus-Sicherungskabelstecker (+). (Rot mit rot und gelb mit gelb)

Schritt 1: Schließen Sie den Sicherung-Kabelabgang an den Sicherungskasten an.

1.1 Spüren Sie den Sicherungskasten Ihres Fahrzeugs auf. Dieser befindet sich üblicherweise unter dem Lenkrad oder im Motorraum. Werfen Sie einen Blick in die Betriebsanleitung Ihres Fahrzeugs.

1.2 Nehmen Sie die Originalsicherung heraus, die die mit dem Zündschloss gekoppelte Stromversorgung der Klimaanlage oder Dauerstromversorgung absichert. Wir empfehlen eine maximale Dimensionierung der Sicherung von 20 A. Werfen Sie einen Blick in die Betriebsanleitung Ihres Fahrzeugs.

1.3 Im Sockel des 2 A-Sicherungskabels (Teil 6) befindet sich eine 2-A-Sicherung (Teil 7) zum Absichern der Dashcam. Nicht herausnehmen, nicht verändern!

1.4 Wählen Sie das korrekte Sicherungshalterkabel aus den vier mitgelieferten Typen aus. Stecken Sie die Originalsicherung in den Sockel für die Originalsicherung (Teil 8). Verbinden Sie das rote Sicherungshalterkabel mit dem ACC-Anschluss und das gelbe Sicherungshalterkabel mit dem Permanentanschluss, von dem die ursprüngliche Sicherung in Schritt 1.2 aus dem Sicherungskasten entfernt wurde.

Schritt 2: Stromversorgungskabel installieren

2.1 Bringen Sie die Dashcam hinter dem Rückspiegel an und schließen Sie den USB-Stecker Typ C, 5 Volt, (Element 1) an die Dashcam an.

2.2 Fangen Sie bei der Dashcam an: Schieben Sie das Stromversorgungskabel unter die Verkleidung, führen Sie das Kabel an den Gummilippen der A-Säule entlang. Eventuell benötigen Sie dazu Spezialwerkzeug – beim Autohändler nachfragen. Achten Sie darauf, dass noch genug Kabel zum Anschluss der Dashcam verbleibt.

2.3 Verlegen Sie das Kabel bis zum Sicherungskasten. Wenn das Kabel beim Sicherungskasten liegt, schauen Sie nach einer Stelle in der Nähe, an der Sie Masse abgreifen können. Wir empfehlen, den Masse-Flachverbinder (Teil 3) an einer Schraube zu fixieren, die auf einem unlackierten Karosseriemetallteil aufliegt. Verbinden Sie als Nächstes den positiven (+) Kfz-Rundstecker (Element 4, 5) mit dem positiven (+) Rundstecker des Sicherungshalterkabels (Element 9), rot mit rot und gelb mit gelb, sodass die Dashcam mit Strom versorgt werden kann.

Technische Daten

Kabellänge	4m
Verbindertyp	Type C-USB
Eingang	12/24V Gleichspannung
Ausgang	5V ——2A
Gewicht	190g

Konformitätserklärung in Bezug auf die RE-Richtlinie 2014/30/EU

Konformitätserklärung in Bezug auf die RoHS-Richtlinie 2011/65/EU

Hersteller:

JVCKENWOOD Corporation
