Typ produktu	Zestaw okablowania do kamery samochodowej
Marka	Kenwood
Model	CA-DR1130
Zasilanie wejściowe	12 V DC / 24 V DC
Zasilanie wyjściowe	5 V DC, 2 A
Typ złącza	USB Type C
Długość kabla	4 metry (13 stóp)
Waga	190 g (6,7 uncji)
Główna funkcja	Ciągłe zasilanie kamery do monitorowania parkowania przez maksymalnie 24 godziny
Dołączone typy bezpieczników	ATO/C, ATM, LP-mini, Micro 2 (2 A i 5 A)
Ochrona	Wbudowany bezpiecznik 2 A w uchwycie bezpiecznika
Instalacja	Wymaga podłączenia do skrzynki bezpieczników pojazdu
Konserwacja i czyszczenie	Regularnie sprawdzać połączenia i stan bezpieczników
Bezpieczeństwo	Ryzyko rozładowania akumulatora, jeśli silnik nie jest regularnie uruchamiany
Części zamienne i możliwość naprawy	Dostępne zapasowe bezpieczniki; kable nienaprawialne
Informacje ogólne	Wyprodukowano przez JVCKENWOOD Corporation; zgodne z dyrektywami EMC i RoHS

Często zadawane pytania - CA-DR1130 KENWOOD

Jak zainstalować zestaw CA-DR1130 w samochodzie?

Instalacja wymaga podłączenia przewodu z uchwytem bezpiecznika do skrzynki bezpieczników pojazdu. Wyjmij oryginalny bezpiecznik odpowiadający zasilaniu ACC lub stałemu, włóż uchwyt bezpiecznika z oryginalnym bezpiecznikiem i dołączonym bezpiecznikiem 2 A, a następnie podłącz czerwony i żółty przewód do złączy typu bullet. Zamocuj przewody wzdłuż słupka A i podłącz USB Type C do kamery.

Jakie typy bezpieczników są kompatybilne z tym zestawem?

Zestaw zawiera cztery typy uchwytów bezpieczników: ATO/C, ATM, LP-mini i Micro 2. Użyj tego, który odpowiada rozmiarowi oryginalnego bezpiecznika w pojeździe. Upewnij się, że maksymalna moc bezpiecznika nie przekracza 20 amperów.

Czy mogę użyć tego zestawu z dowolną kamerą samochodową?

Zestaw jest przeznaczony do kamer kompatybilnych z zasilaniem USB Type C 5 V / 2 A. Sprawdź specyfikację swojej kamery, aby upewnić się co do zgodności.

Jak długo może trwać monitorowanie parkowania?

Monitorowanie może trwać do maksymalnie 24 godzin, w zależności od stanu akumulatora pojazdu i warunków pracy. Zaleca się regularne uruchamianie silnika, aby uniknąć całkowitego rozładowania akumulatora.

Co zrobić, jeśli akumulator samochodu rozładuje się po instalacji?

Produkt może pobierać energię nawet przy wyłączonym silniku. Jeśli nie jeździsz często, napięcie akumulatora może spaść. Upewnij się, że regularnie uruchamiasz silnik. Jeśli nie używasz kamery przez ponad 2 dni, wyłącz ją.

Czy kabel jest wystarczająco długi do dyskretnej instalacji?

Tak, kabel zasilający ma 4 metry (13 stóp), co pozwala ukryć go wzdłuż słupka A i pod tapicerką aż do skrzynki bezpieczników.

Jakie są ryzyka, jeśli podłączę kabel do bezpiecznika powyżej 20 A?

Użycie bezpiecznika powyżej 20 A może uszkodzić produkt lub kamerę. Postępuj zgodnie z zaleceniem, aby nie przekraczać 20 A dla oryginalnego bezpiecznika, aby zapewnić odpowiednią ochronę.

Jak konserwować zestaw CA-DR1130?

Okresowo sprawdzaj stan połączeń i bezpieczników. Wymień przepalony bezpiecznik na model o takim samym natężeniu. W razie potrzeby wyczyść złącza suchą szmatką.

Czy zestaw jest objęty gwarancją?

Instrukcja nie wspomina o konkretnej gwarancji, ale producent JVCKENWOOD zapewnia zgodność z dyrektywami europejskimi. Skontaktuj się z obsługą klienta po więcej informacji.

Czy mogę samodzielnie zainstalować zestaw, czy potrzebuję profesjonalisty?

Instalacja może być wykonana przez doświadczonego majsterkowicza, postępując zgodnie z instrukcją. Jeśli jednak nie znasz układu elektrycznego samochodu, zaleca się skorzystanie z usług profesjonalisty, aby uniknąć uszkodzeń.

INSTRUKCJA OBSŁUGI CA-DR1130 KENWOOD

Środki ostrożności podczas użytkowania

- Produkt ten powoduje obciążenie akumulatora w pojeździe ze względu na ciągłe używanie zasilania pojazdu. Akumulator jest ładowany podczas jazdy. Jeżeli pojazd nie jest użytkowany przez dłuższy czas, bądź jeśli pojazd jest używany często na krótkich odcinkach, napięcie akumulatora stopniowo obniża się ze względu na zużycie energii przez urządzenia zintegrowane w pojeździe. Aby zapobiec rozładowaniu się akumulatora, należy często włączać silnik pojazdu, dzięki czemu napięcie nie spadnie.

- Jeżeli produkt nie będzie używany dłużej niż 2 dni, należy wyłączyć kamerę samochodową.

- Produkt ten należy stosować wyłącznie z urządzeniami, które są do tego przeznaczone.

- Nasza firma nie ponosi odpowiedzialności w przypadku rozładowania się akumulatora, dlatego przed przystąpieniem do użycia należy dokładnie zapoznać się z opisanymi środkami ostrożności.

Środki ostrożności podczas instalacji

- Zapoznaj się z punktem „Sposób instalacji” w tej instrukcji obsługi, aby prawidłowo wykonać instalację.

- Przymocuj przewód przy użyciu taśmy lub podobnego materiału w taki sposób, aby nie przeszkadzał podczas kierowania pojazdem.

Informacje na temat produktu

Poprzez podłączenie tego produktu do kompatybilnej kamery samochodowej można zasilać kamerę, nawet jeśli silnik pojazdu jest wyłączony, oraz wydłużyć czas monitorowania pojazdu, gdy jest on zaparkowany maksymalnie do 24 godzin (zależnie od stanu naładowania akumulatora w pojeździe oraz warunków roboczych, czas monitorowania zaparkowanego pojazdu może ulec zmianie).

Przed rozpoczęciem należy sprawdzić kompletność poniższych elementów.

Przewód zasilający Type C USB

Bezpieczniki 2 A dla ATO/C, ATM i LP-mini.
Bezpiecznik 5 A dla Micro 2 x 2

* Wygląd produktu może różnic się nieznacznie od przedstawionego powyżej.

Nazwa części

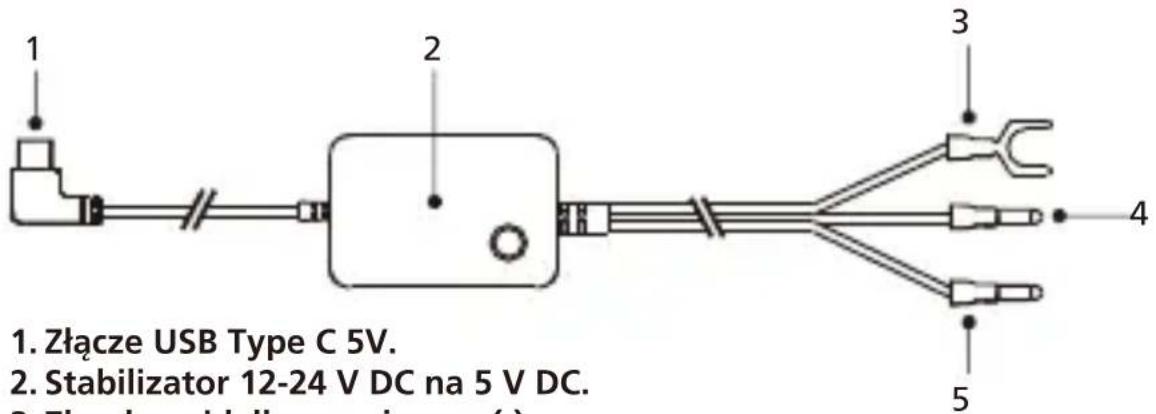

Przewód zasilający

1. Złączka widełkowa ujemna (-).
2. Złączka bananowa przewodu zasilającego dodatnia (+). Kolor czerwony (ACC+) łączy się z ACC.
3. Złączka bananowa przewodu zasilającego dodatnia (+). Kolor żółty (BATT+) łączy się ze stałą mocą.

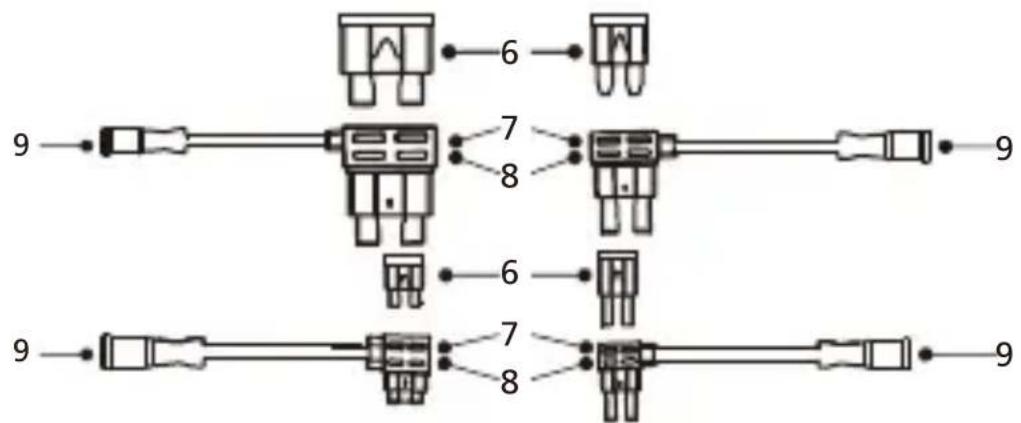

Przewody typu bypass z gniazdem bezpieczników

1. Bezpieczniki typu ATO/C, ATM, LP-mini oraz Micro2.
2. Gniazdo dla przewodu typu bypass dla bezpiecznika.
3. Gniazdo dla oryginalnego bezpiecznika.
4. Złączka bananowa przewodu typu bypass z gniazdem bezpieczników dodatnia (+). (Czerwony do czerwonego i żółty do żółtego)

Krok 1: Podłącz przewód typu bypass z gniazdem bezpieczników do skrzynki bezpieczników.

1.1 Znajdź skrzynkę bezpieczników w pojeździe. Zazwyczaj znajduje się ona pod kierownicą bądź pod maską. Szczegółowe informacje zawiera instrukcja obsługi pojazdu.

1.2 Wyjmij oryginalny bezpiecznik powiązany z zasilaniem ACC, przełączalnym lub stałym w stacyjce pojazdu.

Zalecamy, aby maksymalna wartość znamionowa bezpiecznika nie była większa niż 20 A. Szczegółowe informacje zawiera instrukcja obsługi pojazdu.

1.3 W gnieździe dla przewodu typu bypass dla bezpiecznika 2 A (element 6) jest włożony bezpiecznik 2 A (element 7), który zabezpiecza kamerę samochodową. Nie usuwaj go ani nie zmieniaj.

1.4 Wybierz odpowiedni kabel tap bezpiecznika spośród czterech dostarczonych typów.

Włóż oryginalny bezpiecznik do dedykowanego gniazda dla tego bezpiecznika (element 8).

Podłącz czerwony kabel bezpiecznika tap do gniazda ACC, a żółty kabel bezpiecznika tap do gniazda Permanent, do którego oryginalny bezpiecznik został wyjęty ze skrzynki bezpieczników w kroku 1.2.

Krok 2: Instalacja przewodu zasilającego w pojeździe

2.1 Zamontuj kamerę samochodową za lusterkiem wstecznym i podłącz złącze USB Type C 5 V (element 1) do kamery samochodowej.

2.2 Rozpoczynając od kamery samochodowej, wciśnij przewód zasilający w pojeździe pod podsufitkę oraz ukryj przewód zasilający wzdłuż słupka A pod gumową listwą przy użyciu narzędzia do zdejmowania/podważania listew, aby poluzować daną listwę.

Upewnij się, że pozostała wystarczająca długość przewodu w celu wykonania połączeń w kamerze samochodowej.

2.3 Doprowadź przewód do skrzynki bezpieczników. Gdy przewód znajduje się w skrzynce bezpieczników, poszukaj masy w pobliżu skrzynki. Zalecamy uziemić złączkę widełkową ujemną (-) (element 3) na śrubie przymocowanej do niepolakierowanego i nieosłoniętego metalu.

Następnie podłącz kulowe złącze plus (+) zasilania samochodu (element 4, 5) do kulowego złącza plus (+) kabla tap bezpiecznika (element 9), czerwony do czerwonego i żółty do żółtego, po czym będzie można włączyć zasilanie kamery samochodowej. Przymocuj nadmiarowy przewód za pomocą zacisku do przewodów w dogodnym miejscu.

Parametry techniczne

Długość przewodu	4m
Rodzaj złączki	Type C USB
Wejście	12 V / 24 V DC ===2A
Wyjście	5V ===2A
Waga	190g
