Tipo de producto	Kit de cableado para cámara de tablero
Marca	Kenwood
Modelo	CA-DR1130
Alimentación de entrada	12 V CC / 24 V CC
Alimentación de salida	5 V CC, 2 A
Tipo de conector	USB Tipo C
Longitud del cable	4 metros (13 pies)
Peso	190 g (6,7 oz)
Función principal	Alimentación continua de la cámara para vigilancia de estacionamiento hasta 24 horas
Tipos de fusibles incluidos	ATO/C, ATM, LP-mini, Micro 2 (2 A y 5 A)
Protección	Fusible integrado de 2 A en el portafusibles
Instalación	Requiere conexión a la caja de fusibles del vehículo
Mantenimiento y limpieza	Verificar regularmente las conexiones y el estado de los fusibles
Seguridad	Riesgo de descarga de la batería si el motor no funciona regularmente
Piezas de repuesto y reparabilidad	Fusibles de repuesto disponibles; cables no reparables
Información general	Fabricado por JVCKENWOOD Corporation; conforme a las directivas EMC y RoHS

Preguntas frecuentes - CA-DR1130 KENWOOD

¿Cómo instalar el kit CA-DR1130 en mi coche?

La instalación requiere conectar el cable portafusibles de derivación a la caja de fusibles del vehículo. Retire un fusible original correspondiente a una alimentación ACC o permanente, inserte el portafusibles con el fusible original y el fusible de 2 A suministrado, luego conecte los cables rojo y amarillo a los conectores bullet. Fije los cables a lo largo del pilar A y conecte el USB Tipo C a la cámara.

¿Qué tipos de fusibles son compatibles con este kit?

El kit incluye cuatro tipos de portafusibles de derivación: ATO/C, ATM, LP-mini y Micro 2. Utilice el que corresponda al tamaño del fusible original de su vehículo. Asegúrese de que la potencia máxima del fusible no supere los 20 amperios.

¿Puedo usar este kit con cualquier cámara de tablero?

El kit está diseñado para cámaras compatibles con una alimentación USB Tipo C de 5 V / 2 A. Verifique las especificaciones de su cámara para asegurar la compatibilidad.

¿Cuánto tiempo puede durar la vigilancia de estacionamiento?

La vigilancia puede durar hasta 24 horas como máximo, dependiendo del estado de la batería del vehículo y del entorno de funcionamiento. Se recomienda arrancar el motor regularmente para evitar una descarga completa de la batería.

¿Qué hacer si la batería de mi coche se descarga después de la instalación?

El producto puede consumir energía incluso con el motor apagado. Si no conduce con frecuencia, la tensión de la batería puede disminuir. Asegúrese de arrancar el motor regularmente. Si no usa la cámara por más de 2 días, apáguela.

¿El cable es lo suficientemente largo para una instalación discreta?

Sí, el cable de alimentación mide 4 metros (13 pies), lo que permite ocultarlo a lo largo del pilar A y debajo de los revestimientos hasta la caja de fusibles.

¿Cuáles son los riesgos si conecto el cable a un fusible de más de 20 A?

Usar un fusible de más de 20 A puede dañar el producto o la cámara. Siga la recomendación de no exceder 20 A para el fusible original a fin de garantizar una protección adecuada.

¿Cómo mantener el kit CA-DR1130?

Verifique periódicamente el estado de las conexiones y los fusibles. Reemplace cualquier fusible fundido por un modelo de igual amperaje. Limpie los conectores con un paño seco si es necesario.

¿El kit tiene garantía?

El manual no menciona una garantía específica, pero el fabricante JVCKENWOOD asegura el cumplimiento de las directivas europeas. Contacte al servicio al cliente para más información.

¿Puedo instalar el kit yo mismo o se necesita un profesional?

La instalación puede ser realizada por un aficionado experimentado siguiendo los pasos del manual. Sin embargo, si no está familiarizado con el sistema eléctrico del coche, se recomienda llamar a un profesional para evitar daños.

MANUAL DE USUARIO CA-DR1130 KENWOOD

- Este producto impone una carga en la batería del vehículo debido al uso continuo de la fuente de alimentación de dicho vehículo. La batería se carga mientras conduce. Si no usa el vehículo durante un largo período de tiempo, o si conduce repetidamente distancias cortas, el voltaje de la batería disminuirá gradualmente debido al consumo de energía de los dispositivos a bordo. Para evitar que la batería se agote, asegúrese de encender el motor del vehículo con frecuencia para que el voltaje no caiga.

- Si no usa el producto durante más de 2 días, apague la cámara para salpicadero.

- No utilice este producto con ningún otro dispositivo que no sea el indicado para ello.

- Nuestra compañía no asume ninguna responsabilidad si la batería del vehículo se agota, por lo tanto, asegúrese de que comprende estas precauciones antes de usarla.

Precauciones para la instalación

- Consulte la sección "Instalación" de este manual para realizar la instalación correctamente.

- Fije el cable en su lugar con cinta adhesiva o similar para que no interfiera con la conducción.

Acerca del producto

Al conectar este producto a una cámara para salpicadero compatible, puede suministrarle energía, incluso cuando el motor está apagado, y prolongar el tiempo de supervisión estacionado hasta un máximo de 24 horas (dependiendo del estado de la batería del vehículo y del entorno operativo, el tiempo de supervisión de estacionado puede cambiar).

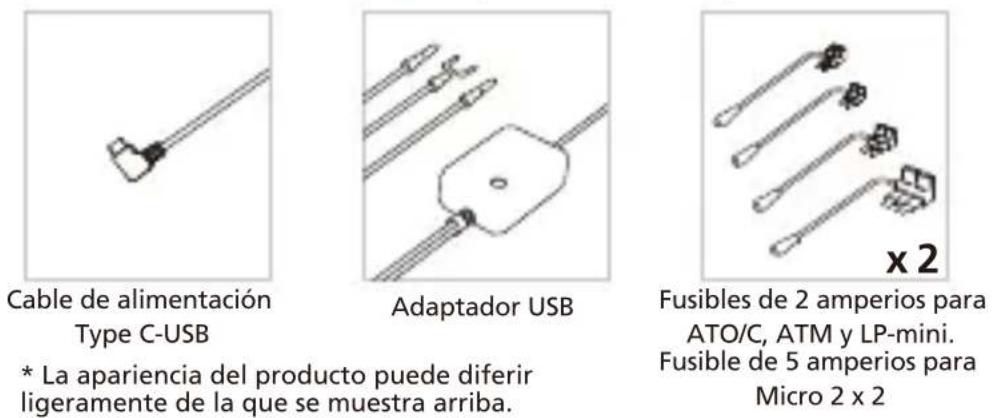

Antes de comenzar, compruebe que tiene todo lo que se encuentra a continuación.

* La apariencia del producto puede diferir ligeramente de la que se muestra arriba.

Nombre de las piezas

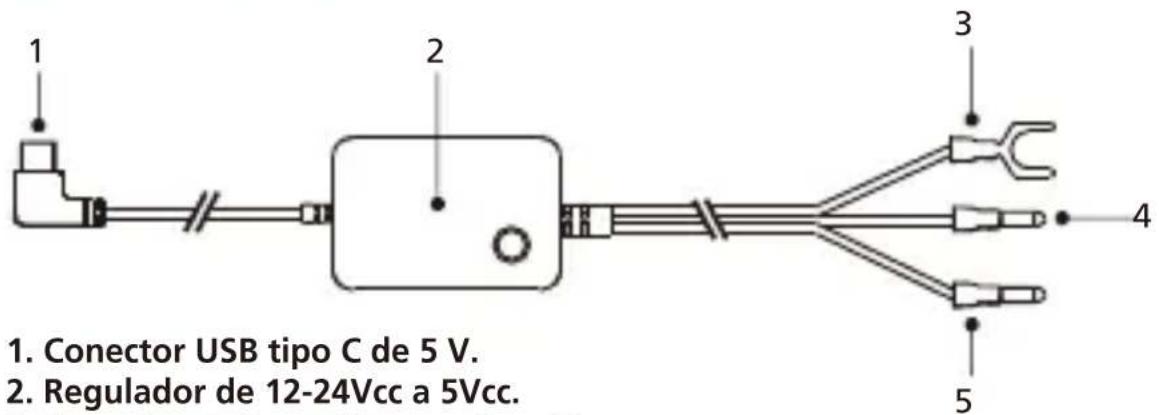

Cable de alimentación

1. Conector de horquilla negativo (-).
2. Conector redondo positivo (+) del cable de alimentación del automóvil. Color rojo (ACC+) se conecta a ACC.
3. Conector redondo positivo (+) del cable de alimentación del automóvil. Color amarillo (BATT+) se conecta a la alimentación constante.

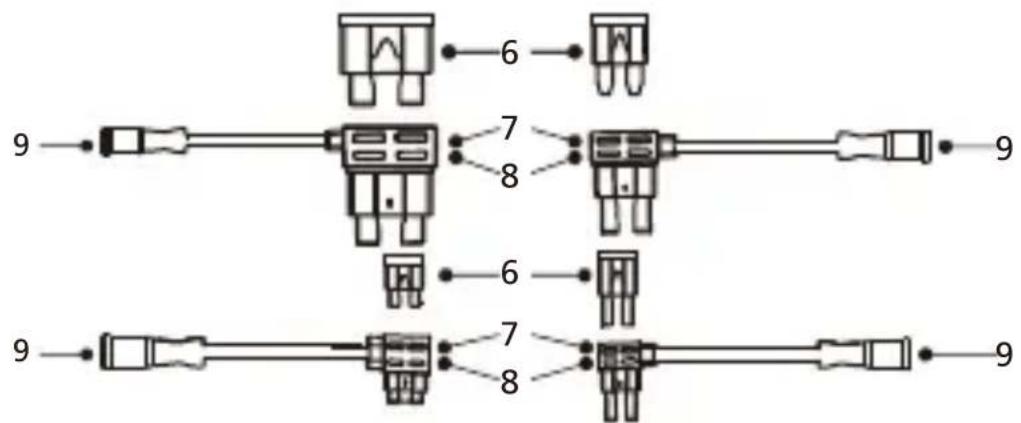

Cables de tapa con fusible

1. Fusibles de ATO/C, ATM, LP-mini y Micro2.
2. Toma para el cable de tapa con fusible de.
3. Toma para el fusible original.
4. Conector redondo del cable de tapa con fusible positivo (+). (Rojo a rojo y amarillo a amarillo)

Paso 1: Conecte el cable de tapa con fusible a la caja de fusibles.

1.1 Busque la caja de fusibles del vehículo. Por lo general, se encuentra debajo del volante del conductor o debajo del capó del motor. Consulte el manual del vehículo.

1.2 Quite un fusible original asociado con la fuente de alimentación de ignición de CA, conmutada o permanente del vehículo. Le recomendamos que el valor nominal máximo del fusible no sea superior a 20 amperios. Consulte el manual del vehículo.

1.3 Hay un fusible de 2 amperios (artículo 6) integrado en la toma para el cable de tapa con fusible de 2 amperios (artículo 7) que protege la cámara para salpicadero. No lo quite ni lo cambie.

1.4 Elija el cable de toma de fusible correcto entre los cuatro tipos suministrados. Enchufe el fusible original al zócalo para el fusible original (elemento 8). Conecte el cable de derivación del fusible rojo al enchufe ACC y el cable de derivación del fusible amarillo al enchufe permanente donde se retiró el fusible original de la caja de fusibles en el Paso 1.2.

Paso 2: Instalación del cable de alimentación para vehículo

2.1 Monte la cámara de salpicadero detrás del espejo retrovisor y conecte el conector USB tipo C de 5 V (elemento 1) a la cámara del salpicadero.

2.2 Comenzando con el extremo de la cámara para salpicadero, coloque el cable de alimentación del vehículo en el revestimiento del techo y oculte dicho cable a lo largo del pilar A hasta el embellecedor de goma utilizando una herramienta de extracción de palanca o embellecedores para aflojar cualquier embellecedor. Asegúrese de que todavía haya suficiente cable para las conexiones de la cámara para salpicadero.

2.3 Mantenga el revestimiento del cable en la caja de fusibles. Cuando tenga el cable en la caja de fusibles, busque la tierra alrededor del área de la caja de fusibles. Recomendamos que conecte a tierra el conector de horquilla negativo (-) (elemento 3) a un perno de metal desnudo sin pintar. A continuación, conecte el conector tipo bala de alimentación positivo (+) del automóvil (elementos 4, 5) al conector tipo bala del cable del fusible positivo (+) (elemento 9), de rojo a rojo y de amarillo a amarillo para que la cámara del salpicadero pueda recibir alimentación eléctrica. Organice el cable sobrante utilizando una abrazadera para cables en una posición conveniente.

Especificaciones

Longitud del cable	4m, 13ft
Tipo de conector	Type C USB
Entrada	12VCC/24VCC
Salida	5V =2A
Peso	190g / 6,7oz

Declaración de conformidad con respecto a la Directiva EMC 2014/30/EU

Declaración de conformidad con respecto a la Directiva RoHS 2011/65/EU

Fabricante:

JVCKENWOOD Corporation

Representante en la UE:

JVCKENWOOD Europe B.V.

Rendementsweg 20 B-9, 3641 SL Mijdrecht, PAÍSES BAJOS
