CA-DR1130 - Altri accessori per fotocamera KENWOOD - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit di cablaggio per telecamera da cruscotto
Marca	Kenwood
Modello	CA-DR1130
Alimentazione in ingresso	12 V CC / 24 V CC
Alimentazione in uscita	5 V CC, 2 A
Tipo di connettore	USB Tipo C
Lunghezza del cavo	4 metri (13 piedi)
Peso	190 g (6,7 oz)
Funzione principale	Alimentazione continua della telecamera per sorveglianza del parcheggio fino a 24 ore
Tipi di fusibili inclusi	ATO/C, ATM, LP-mini, Micro 2 (2 A e 5 A)
Protezione	Fusibile integrato da 2 A nel portafusibile
Installazione	Richiede connessione alla scatola dei fusibili del veicolo
Manutenzione e pulizia	Controllare regolarmente le connessioni e lo stato dei fusibili
Sicurezza	Rischio di scarica della batteria se il motore non gira regolarmente
Ricambi e riparabilità	Fusibili di ricambio disponibili; cavi non riparabili
Informazioni generali	Prodotto da JVCKENWOOD Corporation; conforme alle direttive EMC e RoHS

Domande frequenti - CA-DR1130 KENWOOD

Come installare il kit CA-DR1130 sulla mia auto?

L'installazione richiede di collegare il cavo portafusibile di derivazione alla scatola dei fusibili del veicolo. Rimuovere un fusibile originale corrispondente a un'alimentazione ACC o permanente, inserire il portafusibile con il fusibile originale e il fusibile da 2 A fornito, quindi collegare i cavi rosso e giallo ai connettori bullet. Fissare i cavi lungo il montante A e collegare il USB Tipo C alla telecamera.

Quali tipi di fusibili sono compatibili con questo kit?

Il kit include quattro tipi di portafusibili di derivazione: ATO/C, ATM, LP-mini e Micro 2. Usare quello che corrisponde alla dimensione del fusibile originale del veicolo. Assicurarsi che la potenza massima del fusibile non superi 20 ampere.

Posso usare questo kit con qualsiasi telecamera da cruscotto?

Il kit è progettato per telecamere compatibili con alimentazione USB Tipo C a 5 V / 2 A. Verificare le specifiche della telecamera per assicurarsi della compatibilità.

Quanto tempo può durare la sorveglianza del parcheggio?

La sorveglianza può durare fino a 24 ore massimo, in base allo stato della batteria del veicolo e all'ambiente di funzionamento. Si consiglia di avviare il motore regolarmente per evitare una scarica completa della batteria.

Cosa fare se la batteria della mia auto si scarica dopo l'installazione?

Il prodotto può consumare energia anche a motore spento. Se non si guida frequentemente, la tensione della batteria può diminuire. Assicurarsi di avviare il motore regolarmente. Se non si utilizza la telecamera per più di 2 giorni, spegnerla.

Il cavo è abbastanza lungo per un'installazione discreta?

Sì, il cavo di alimentazione misura 4 metri (13 piedi), consentendo di nasconderlo lungo il montante A e sotto le finiture fino alla scatola dei fusibili.

Quali sono i rischi se collego il cavo a un fusibile di oltre 20 A?

Usare un fusibile di oltre 20 A può danneggiare il prodotto o la telecamera. Seguire la raccomandazione di non superare 20 A per il fusibile originale per garantire una protezione adeguata.

Come manutenere il kit CA-DR1130?

Controllare periodicamente lo stato delle connessioni e dei fusibili. Sostituire eventuali fusibili bruciati con un modello dello stesso amperaggio. Pulire i connettori con un panno asciutto se necessario.

Il kit è garantito?

Il manuale non menziona una garanzia specifica, ma il produttore JVCKENWOOD assicura la conformità alle direttive europee. Contattare il servizio clienti per maggiori informazioni.

Posso installare il kit da solo o è necessario un professionista?

L'installazione può essere eseguita da un appassionato di fai-da-te seguendo i passaggi del manuale. Tuttavia, se non si ha familiarità con l'impianto elettrico dell'auto, si consiglia di rivolgersi a un professionista per evitare danni.

MANUALE UTENTE CA-DR1130 KENWOOD

Precauzioni per l'uso

• Questo prodotto impone un carico alla batteria del veicolo, utilizzando di continuo la fonte di alimentazione dello stesso. La batteria viene caricata mentre si guida. Se non si guida il veicolo per un lungo periodo, o se si guida per brevi distanze, il voltaggio della batteria diminuirà gradualmente a causa del consumo di energia dei dispositivi installati. Per impedire alla batteria di scaricarsi, avviare il motore del veicolo di frequente, affinché il voltaggio non si abbassi.
• Se il prodotto non viene utilizzato per più di 2 giorni, spegnere la dashboard camera.
• Non utilizzare il prodotto con dispositivi diversi da quelli adibiti all'uso.
• La nostra azienda non si riterrà responsabile dello scaricamento della batteria, per cui assicurarsi di comprendere queste precauzioni prima dell'utilizzo.

Precauzioni per l'installazione

• Fare riferimento alla voce "Installazione" su questo manuale per una corretta installazione.
• Fissare il cavo con del nastro o prodotti simili, in modo che non interferisca con la guida.

Informazioni sul prodotto

Connettendo il prodotto a una videocamera da cruscotto compatibile, è possibile alimentarlo, anche quando il motore è spento, ed estendere il tempo di supervisione del parcheggio fino a un massimo di 24 ore (a seconda delle condizioni della batteria del veicolo e dell'ambiente, il tempo potrebbe cambiare).

Prima di iniziare, assicurarsi di avere tutto il necessario.

Cavo di Alimentazione Type C USB

Fusibili da 2 A per ATO/C, ATM e LP-mini.
Fusibile da 5 A per Micro 2 x 2

* L'aspetto del prodotto potrebbe essere lievemente diverso da quanto mostrato sopra.

Nomi delle parti

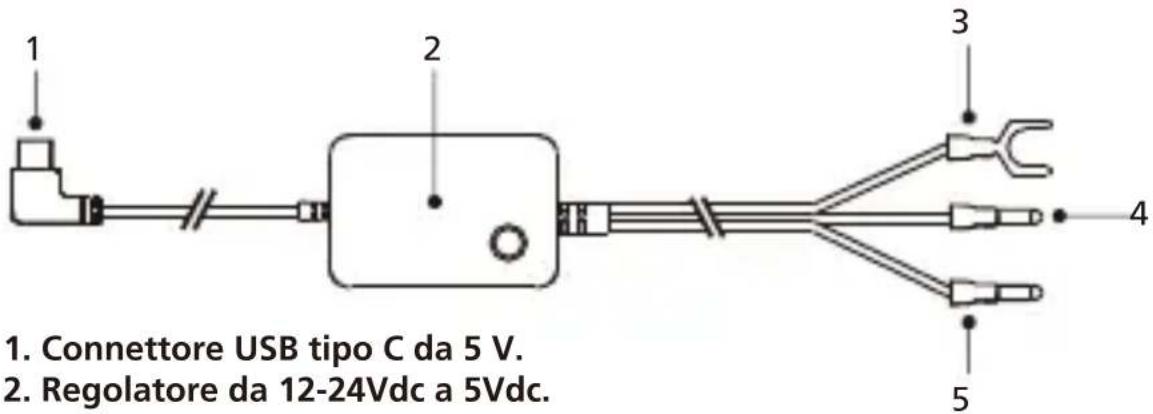

Cavo di alimentazione

1. Connettore a forcella negativo (-).
2. Connettore a palla del cavo di alimentazione dell'auto positivo (+). Il colore rosso (ACC+) si collega all'ACC.
3. Connettore a palla del cavo di alimentazione dell'auto positivo (+). Il colore giallo (BATT+) si collega alla potenza costante.

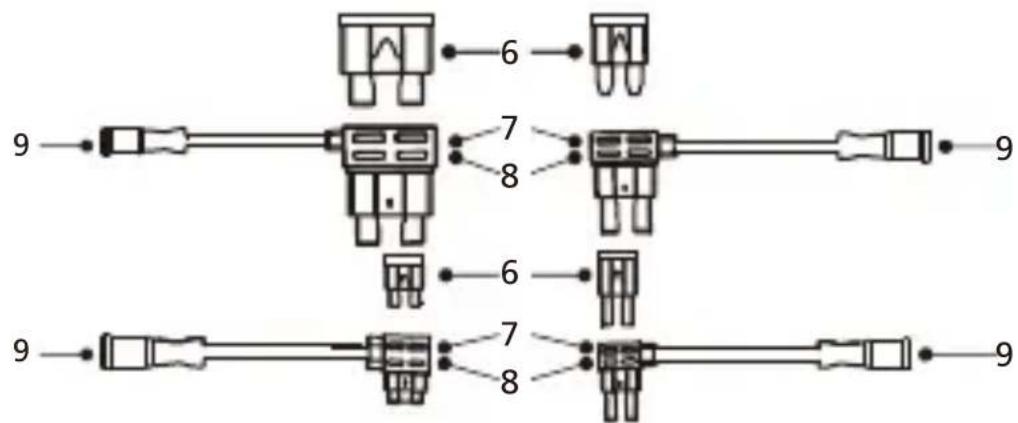

Cavi per il fusibile

1. Fusibili ATO/C, ATM, LP-mini e Micro2.
2. Presa per il cavo per il fusibile.
3. Presa per il fusibile originale.
4. Connettore a palla del cavo del fusibile positivo (+). (Rosso con rosso e giallo con giallo)

Fase 1: Connettere il cavo per il fusibile alla scatola per i fusibili.

1.1 Trovare la scatola dei fusibili del proprio veicolo. Di solito è posizionata sotto il volante o sotto il cofano motore. Fare riferimento al manuale del veicolo.

1.2 Rimuovere un fusibile originale associato con la batteria alimentata da ACC o permanente. Si raccomanda di usare il fusibile a un valore non maggiore a 20 Amp. Fare riferimento al manuale del veicolo.

1.3 Nella presa per il cavo per il fusibile da 2 Amp (articolo 6) si trova un fusibile da 2 Amp (articolo 7) che protegge la videocamera. Non rimuoverlo né modificarlo.

1.4 Scegliere il cavo per supporto fusibile corretto tra i quattro tipi forniti. Attaccare il fusibile originale alla presa per il fusibile originale (articolo 8). Collegare il cavo rosso con il supporto fusibile alla presa ACC e il cavo giallo con supporto fusibile alla presa permanente dove il fusibile originale è stato rimosso dalla scatola dei fusibili al passo 1.2.

Fase 2: Installazione del cavo di alimentazione dell'auto

2.1 Montare la dash cam dietro lo specchietto retrovisore e collegare il connettore USB di tipo C da 5 V (elemento 1) alla dash cam.

2.2 Iniziando dall'estremità della videocamera infilare il cavo di alimentazione dell'auto nel rivestimento del tetto e nascondere il cavo di alimentazione lungo il pilastro A verso il refilo in gomma utilizzando un attrezzo di rimozione di refili per allentarli. Assicurarsi di avere abbastanza cavo per le connessioni della videocamera.

2.3 Continuare ad allineare il cavo alla scatola dei fusibili. Quando il cavo è allineato alla scatola dei fusibili, guardare l'area attorno alla scatola dei fusibili. Si raccomanda di tenere a terra il connettore a forcella negativo (-) (articolo 3) usando un bullone o del metallo non verniciato. Successivamente, collegare il connettore a proiettile dell'alimentazione per auto positivo (+) (elemento 4, 5) al connettore a proiettile del cavo con supporto del fusibile positivo (+) (elemento 9), da rosso a rosso e da giallo a giallo, per abilitare la ricezione dell'alimentazone della dash cam. Mettere in ordine il cavo in eccesso tramite un morsetto, in una posizione conveniente.

Specifiche

Lunghezza cavo	4m, 13ft
Tipologia connettore	Type C USB
Entrata	DC12V/24V
Uscita	5V =2A
Peso	6.7oz / 190g

Precauciones de uso

Dichiarazione di conformità relativa alla direttiva EMC 2014/30/EU

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/EU

Produttore:

JVCKENWOOD Corporation
