Typ produktu	Kabelážní sada pro palubní kameru
Značka	Kenwood
Model	CA-DR1130
Vstupní napájení	12 V DC / 24 V DC
Výstupní napájení	5 V DC, 2 A
Typ konektoru	USB Type C
Délka kabelu	4 metry (13 stop)
Hmotnost	190 g (6,7 oz)
Hlavní funkce	Nepřetržité napájení kamery pro parkovací dohled až 24 hodin
Typy zahrnutých pojistek	ATO/C, ATM, LP-mini, Micro 2 (2 A a 5 A)
Ochrana	Vestavěná pojistka 2 A v držáku pojistky
Instalace	Vyžaduje připojení k pojistkové skříňce vozidla
Údržba a čištění	Pravidelně kontrolujte připojení a stav pojistek
Bezpečnost	Riziko vybití baterie, pokud motor nepracuje pravidelně
Náhradní díly a opravitelnost	Náhradní pojistky k dispozici; kabely neopravitelné
Obecné informace	Vyrobeno společností JVCKENWOOD Corporation; v souladu se směrnicemi EMC a RoHS

Často kladené otázky - CA-DR1130 KENWOOD

Jak nainstalovat sadu CA-DR1130 do mého auta?

Instalace vyžaduje připojení odbočného kabelu s držákem pojistky k pojistkové skříňce vozidla. Vyjměte původní pojistku odpovídající napájení ACC nebo trvalému napájení, vložte držák pojistky s původní pojistkou a dodanou pojistkou 2 A, poté připojte červený a žlutý kabel ke konektorům typu bullet. Upevněte kabely podél sloupku A a připojte USB Type C ke kameře.

Jaké typy pojistek jsou kompatibilní s touto sadou?

Sada obsahuje čtyři typy odbočných držáků pojistek: ATO/C, ATM, LP-mini a Micro 2. Použijte ten, který odpovídá velikosti původní pojistky vašeho vozidla. Ujistěte se, že maximální proud pojistky nepřesahuje 20 ampér.

Mohu tuto sadu použít s jakoukoli palubní kamerou?

Sada je navržena pro kamery kompatibilní s napájením USB Type C 5 V / 2 A. Zkontrolujte specifikace vaší kamery, abyste se ujistili o kompatibilitě.

Jak dlouho může parkovací dohled trvat?

Dohled může trvat maximálně 24 hodin v závislosti na stavu baterie vozidla a provozním prostředí. Doporučuje se pravidelně startovat motor, aby nedošlo k úplnému vybití baterie.

Co dělat, když se baterie mého auta po instalaci vybije?

Produkt může odebírat energii i při vypnutém motoru. Pokud nejezdíte často, napětí baterie může klesnout. Ujistěte se, že motor pravidelně startujete. Pokud kameru nepoužíváte déle než 2 dny, vypněte ji.

Je kabel dostatečně dlouhý pro diskrétní instalaci?

Ano, napájecí kabel měří 4 metry (13 stop), což umožňuje jeho skrytí podél sloupku A a pod obložením až k pojistkové skříňce.

Jaká jsou rizika, pokud připojím kabel k pojistce nad 20 A?

Použití pojistky nad 20 A může poškodit produkt nebo kameru. Dodržujte doporučení nepřekračovat 20 A pro původní pojistku, aby byla zajištěna odpovídající ochrana.

Jak udržovat sadu CA-DR1130?

Pravidelně kontrolujte stav připojení a pojistek. Vyměňte spálenou pojistku za model se stejným proudem. V případě potřeby očistěte konektory suchým hadříkem.

Je sada v záruce?

Návod neuvádí konkrétní záruku, ale výrobce JVCKENWOOD zajišťuje soulad s evropskými směrnicemi. Pro více informací kontaktujte zákaznický servis.

Mohu sadu nainstalovat sám, nebo je potřeba odborník?

Instalaci může provést zkušený kutil podle kroků v manuálu. Pokud však nejste obeznámeni s elektrickým systémem vozu, doporučuje se obrátit na odborníka, aby nedošlo k poškození.

NÁVOD K OBSLUZE CA-DR1130 KENWOOD

- Tento výrobek zatěžuje baterii vašeho vozidla, protože průběžně využívá napájení vozidla. Během jízdy se baterie dobíjí. Nebudete-li se svým vozidlem delší dobu jezdit nebo budete-li opakovaně jezdit na krátké vzdálenosti, napětí baterie vozidla se bude postupně snižovat, protože zařízení ve vozidle spotřebovávají energii. Aby se zabránilo úplnému vybití baterie, pravidelně spouštějte motor svého vozidla, aby nekleslo napětí.

- Nebudete-li tento výrobek používat déle než 2 dny, vypněte autokameru.

- Tento výrobek používejte pouze se zařízeními, která jsou k tomu určena.

- Pokud se baterie vašeho vozidla vybije, naše společnost nenese žádnou odpovědnost. Z tohoto důvodu se před použitím dobře seznamte s těmito zásadami.

Zásady pro instalaci

- Aby byla zajištěna správná instalace, postupujte podle části „Instalace“ v této příručce.

- Zajistěte kabel páskou nebo podobným způsobem, aby nerušil při jízdě.

Informace o výrobku

Připojením tohoto výrobku ke kompatibilní autokameře můžete autokameru napájet, i když je motor vypnutý. To umožňuje prodloužit dobu sledování během parkování na maximálně 24 hodin (doba sledování během parkování se může lišit v závislosti na stavu baterie vozidla s provozním prostředí).

Než začnete, zkontrolujte, zda máte k dispozici všechny následující položky.

* Vzhled výrobku se může mírně lišit od výše uvedeného zobrazení.

5ampérová pojistka pro Micro 2 x 2

Název dílu

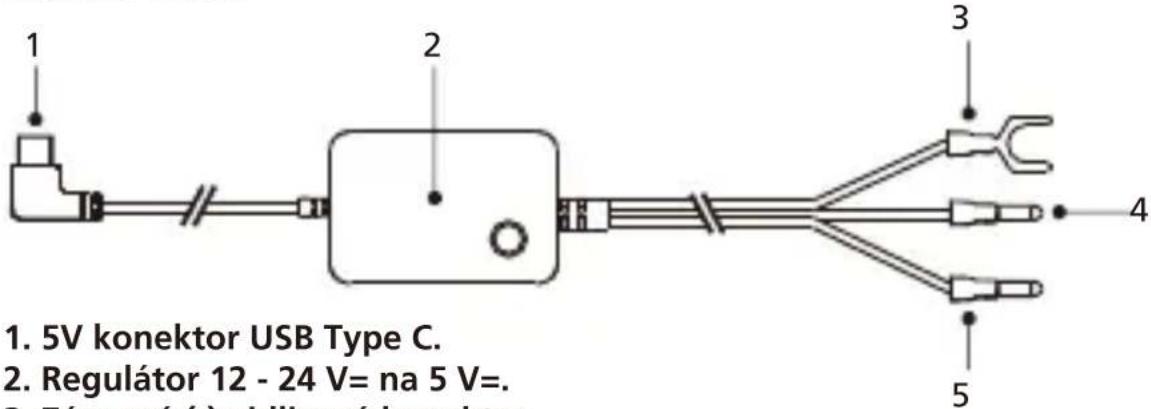

Napájecí Kabel

1. 5V konektor USB Type C.
2. Regulátor 12 - 24 V= na 5 V=.
3. Záporný (-) vidlicový konektor.
4. Kladný (+) automobilový napájecí kulatý konektor. Červená barva (ACC+) se připojuje k ACC.
5. Kladný (+) automobilový napájecí kulatý konektor. Žlutá barva (BATT+) se připojuje k napájení.

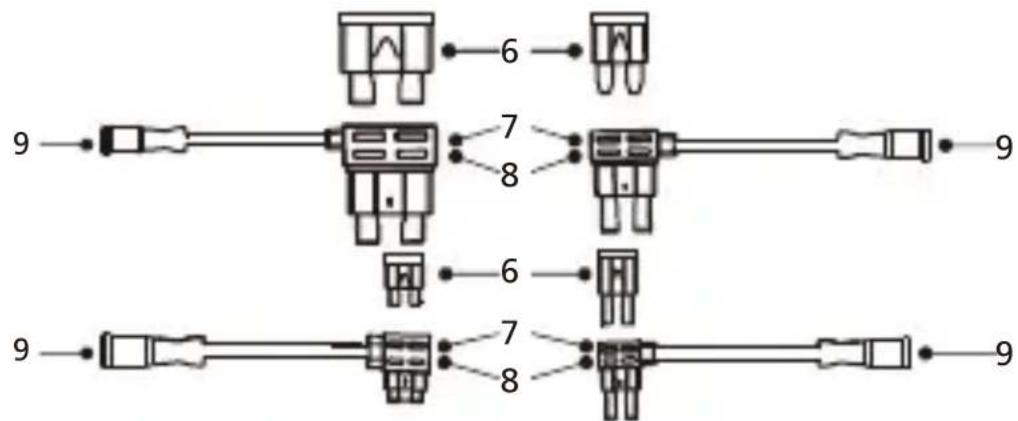

Kabely s nožovými pojistkami

1. Pojistky ATO/C, ATM, LP-mini a Micro2.
2. Zásuvka pro kabel s nožovou pojistkou.
3. Zásuvka pro původní pojistku.
4. Kladný (+) kulatý konektor pro kabel s nožovou pojistkou. (červená na červenou a žlutá na žlutou)

Krok 1: Připojte kabel s nožovou pojistkou k pojistkové skříňce.

1.1 Vyhledejte pojistkovou skříňku svého vozidla. Obvykle je umístěna pod volantem nebo pod kapotou motoru. Postupujte podle příručky k vozidlu.

1.2 Vyjměte původní pojistku spojenou se zapalováním vozidla ACC/přepnuto nebo trvalým napájením. Doporučujeme maximální proudovou charakteristiku 20 A. Postupujte podle příručky k vozidlu.

1.3 V zásuvce pro kabel s nožovou pojistkou 2 A (položka 6) je zabudována pojistka 2 A (položka 7), která chrání autokameru. Nevyjímejte ji ani neměňte.

1.4 Vyberte správný pojistkový rozbočovač ze čtyř dodaných typů. Zasuňte původní pojistku do zásuvky pro původní pojistku (položka 8). Zapojte červený pojistkový rozbočovač do zásuvky ACC a žlutý pojistkový rozbočovač do stálé zásuvky, ze které byla vyjmuta původní pojistka z pojistkové skříně v kroku 1.2.

Krok 2: Instalace napájecího kabelu vozu

2.1 Nainstalujte palubní kameru za zpětné zrcátko a připojte 5V konektor USB Type C (položka 1) k palubní kameře.

2.2 Začněte od konce na straně autokamery a zasuňte napájecí kabel vozu do potahu stropu. Skryjte napájecí kabel podlé předního A do gumové lišty. Podle potřeby uvolněte lišty klempířským nářadím a skryjte kabel. Zajistěte, aby zůstalo dostatek kabelu pro připojení k autokameře.

2.3 Uložte kabel až k pojistkové skříňce. Jakmile se dostanete s kabelem k pojistkové skříňce, vyhledejte uzemnění v jejím okolí. Doporučujeme uzemnit záporný (-) vidlicový konektor (položka 3) ke šroubu na holém kovu bez nátěru. Poté připojte kladný (+) bullet konektor napájení vozidla (položka 4, 5) ke kladnému (+) bullet konektoru pojistkového rozbočovače (položka 9), červená na červenou a žlutá na žlutou, čímž připojíte palubní kameru k napájení. Slouží k napájení autokamery. Uspořádejte přebytečnou délku kabelu pomocí kabelové svorky na vhodném místě.

Technické údaje

Délka kabelu	4 m, 13 stop
Typ konektoru	Type C USB
Vstup	12 V/24 V= =2A
Výstup	5 V =2 A
Hmotnost	6,7 oz / 190 g
