Type de produit	Kit de câblage pour caméra de tableau de bord
Marque	Kenwood
Modèle	CA-DR1130
Alimentation d'entrée	12 V CC / 24 V CC
Alimentation de sortie	5 V CC, 2 A
Type de connecteur	USB Type C
Longueur du câble	4 mètres (13 pieds)
Poids	190 g (6,7 oz)
Fonction principale	Alimentation continue de la caméra pour surveillance de parking jusqu'à 24 heures
Types de fusibles inclus	ATO/C, ATM, LP-mini, Micro 2 (2 A et 5 A)
Protection	Fusible intégré de 2 A dans le porte-fusible
Installation	Nécessite connexion à la boîte à fusibles du véhicule
Entretien et nettoyage	Vérifier régulièrement les connexions et l'état des fusibles
Sécurité	Risque de décharge de la batterie si le moteur ne tourne pas régulièrement
Pièces détachées et réparabilité	Fusibles de rechange disponibles; câbles non réparables
Informations générales	Fabriqué par JVCKENWOOD Corporation; conforme aux directives EMC et RoHS

FOIRE AUX QUESTIONS - CA-DR1130 KENWOOD

Comment installer le kit CA-DR1130 sur ma voiture ?

L'installation nécessite de connecter le câble porte-fusible de dérivation à la boîte à fusibles du véhicule. Retirez un fusible d'origine correspondant à une alimentation ACC ou permanente, insérez le porte-fusible avec le fusible d'origine et le fusible de 2 A fourni, puis branchez les câbles rouges et jaunes aux connecteurs bullet. Fixez les câbles le long du montant A et connectez le USB Type C à la caméra.

Quels types de fusibles sont compatibles avec ce kit ?

Le kit inclut quatre types de porte-fusibles de dérivation : ATO/C, ATM, LP-mini et Micro 2. Utilisez celui qui correspond à la taille du fusible d'origine de votre véhicule. Assurez-vous que la puissance maximale du fusible ne dépasse pas 20 ampères.

Puis-je utiliser ce kit avec n'importe quelle caméra de tableau de bord ?

Le kit est conçu pour les caméras compatibles avec une alimentation USB Type C en 5 V / 2 A. Vérifiez les spécifications de votre caméra pour vous assurer de la compatibilité.

Combien de temps la surveillance de parking peut-elle durer ?

La surveillance peut durer jusqu'à 24 heures maximum, en fonction de l'état de la batterie du véhicule et de l'environnement de fonctionnement. Il est recommandé de démarrer le moteur régulièrement pour éviter une décharge complète de la batterie.

Que faire si la batterie de ma voiture se décharge après l'installation ?

Le produit peut consommer de l'énergie même moteur éteint. Si vous ne conduisez pas fréquemment, la tension de la batterie peut diminuer. Assurez-vous de démarrer le moteur régulièrement. Si vous n'utilisez pas la caméra pendant plus de 2 jours, éteignez-la.

Le câble est-il suffisamment long pour une installation discrète ?

Oui, le câble d'alimentation mesure 4 mètres (13 pieds), ce qui permet de le dissimuler le long du montant A et sous les garnitures jusqu'à la boîte à fusibles.

Quels sont les risques si je branche le câble sur un fusible de plus de 20 A ?

Utiliser un fusible de plus de 20 A peut endommager le produit ou la caméra. Suivez la recommandation de ne pas dépasser 20 A pour le fusible d'origine afin de garantir une protection adéquate.

Comment entretenir le kit CA-DR1130 ?

Vérifiez périodiquement l'état des connexions et des fusibles. Remplacez tout fusible grillé par un modèle de même ampérage. Nettoyez les connecteurs avec un chiffon sec si nécessaire.

Le kit est-il garanti ?

La notice ne mentionne pas de garantie spécifique, mais le fabricant JVCKENWOOD assure une conformité aux directives européennes. Contactez le service client pour plus d'informations.

Puis-je installer le kit moi-même ou faut-il un professionnel ?

L'installation peut être réalisée par un bricoleur averti en suivant les étapes du manuel. Cependant, si vous n'êtes pas familier avec le système électrique de la voiture, il est conseillé de faire appel à un professionnel pour éviter tout dommage.

MODE D'EMPLOI CA-DR1130 KENWOOD

Précautions d'emploi

Précautions d'emploi

- Ce produit impose une charge sur la batterie de votre véhicule en raison de l'utilisation continue de l'alimentation électrique de votre véhicule. La batterie se charge lorsque vous conduisez. Si vous ne conduisez pas votre véhicule pendant une longue période de temps, ou si vous faites des petits trajets fréquents, la tension de sa batterie diminuera progressivement en raison de la consommation d'énergie des appareils intégrés. Pour éviter que la batterie ne se décharge complètement, assurez-vous d'allumer fréquemment le moteur de votre véhicule pour que la tension ne diminue pas.

- Si vous n'utiliserez pas le produit pendant plus de 2 jours, éteignez la caméra du tableau de bord.

- N'utilisez pas ce produit avec d'autres appareils sauf ceux qui sont prévus à cet effet.

- Notre entreprise n'assume aucune responsabilité si la batterie de votre voiture s'est déchargée ; assurez-vous que vous comprenez bien ces précautions avant de l'utiliser.

Précautions pour l'installation

- Consultez la section « Installation » de ce manuel pour effectuer une installation correcte.

- Fixez le cordon en place avec du ruban adhésif ou d'une autre façon pour qu'il ne gène pas la conduite.

A propos du produit

En connectant ce produit à une caméra de tableau de bord compatible, vous pouvez l'alimenter, même lorsque le moteur du véhicule est éteint, et prolonger la durée de surveillance lorsque garé jusqu'à un maximum de 24 heures (la durée de surveillance lorsque garé peut varier en fonction de l'état de la batterie du véhicule et de l'environnement de fonctionnement).

Avant de commencer, vérifiez que vous avez tout ce qui est nécessaire ci-dessous.

Câble d'alimentation Type C USB

Fusibles de 2 ampères pour ATO/C, ATM et LP-mini.
Fusible de 5 ampères pour Micro 2 x 2

* L'apparence du produit peut différer légèrement de celle montrée ci-dessus.

Nom des pièces

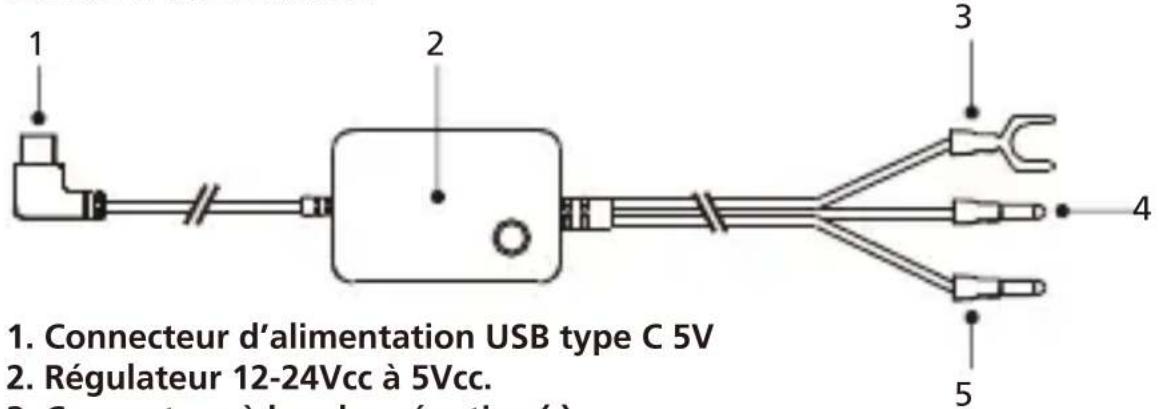

Cordon d'alimentation

1. Connecteur d'alimentation USB type C 5V 2. Régulateur 12-24Vcc à 5Vcc. 3 4 5

1. Connecteur à broche négative (-).
2. Câble d'alimentation de voiture avec connecteur cylindrique positif (+). La couleur rouge (ACC+) se connecte à ACC.
3. Câble d'alimentation de voiture avec connecteur cylindrique positif (+). La couleur jaune (BATT+) se connecte à l'alimentation constante.

Câbles porte-fusible de dérivation

6 7 8 9 6 7 8 9

1. Fusibles ATO/C, ATM, LP-mini & Micro2.
2. La prise pour le câble porte-fusible de dérivation de.
3. La prise pour le fusible d'origine.
4. Câble porte-fusible de dérivation avec connecteur cylindrique positif (+). (Rouge à Rouge et Jaune à Jaune)

Étape 1 : Connectez le câble porte-fusible de dérivation à la boîte à fusibles.

1.1 Trouvez la boîte à fusibles de votre véhicule. Généralement, elle se trouve sous le volant du conducteur ou sous le capot du moteur. Veuillez consulter le manuel de votre véhicule.
1.2 Retirez un fusible d'origine associé à l'allumage de la climatisation/du moteur de votre véhicule ou l'alimentation électrique permanente. Nous recommandons que la puissance maximale du fusible ne dépasse pas 20 ampères. Veuillez consulter le manuel de votre véhicule.
1.3 Il y a un fusible de 2 ampères (élément numéro 6) intégré dans la prise pour le câble porte-fusible de dérivation de 2 ampères (élément numéro 7) qui protège la caméra embarquée. Veuillez ne pas l'enlever ou le modifier.
1.4 Choisissez le bon câble de prise de fusible parmi les quatre types fournis. Branchez le fusible d'origine sur la prise du fusible d'origine (élément numéro 8). Branchez le câble de prise de fusible rouge sur la prise ACC et le câble de prise de fusible jaune sur la prise permanente où le fusible d'origine a été retiré de la boîte à fusibles lors de l'étape 1.2.

Étape 2 : Installation du câble d'alimentation de voiture

2.1 Fixez la caméra de dashboard derrière le rétroviseur et branchez le connecteur USB type C 5V (élément No. 1) sur la caméra de dashboard.
2.2 En commençant par l'extrémité de la caméra embarquée, insérez le câble d'alimentation de la voiture dans la doublure et cachez le câble d'alimentation le long de la colonne A jusqu'à la garniture en caoutchouc en utilisant un outil de retrait/d'ouverture de garniture pour desserrer la garniture. Assurez-vous qu'il reste suffisamment de câble pour les connexions de la caméra embarquée.
2.3 Nous vous recommandons de mettre à la terre le connecteur à cosse négatif (-) (élément numéro 3) avec un boulon métallique non peint. Branchez ensuite le connecteur bullet positif (+) du câble d'alimentation de la voiture (élément numéro 4, 5) au connecteur bullet positif (+) du câble Porte-fusible de dérivation (élément numéro 9), Rouge à Rouge et Jaune à Jaune ; cela permettra à la caméra de dashboard de recevoir l'alimentation. Arrangez le reste du câble à l'aide d'un serre-câble dans une position pratique.

Spécifications

Longueur du câble	4m, 13pieds
Type de connecteur	Type C USB
Entrée	12V / 24Vcc
Sortie	5V ===2A
Poids	6.7oz / 190g

Déclaration de conformité se rapportant à la directive EMC 2014/30/EU

Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU

Fabricant:

JVCKENWOOD Corporation

Représentant dans l'UE:

JVCKENWOOD Europe B.V.

Rendementsweg 20 B-9, 3641 SL Mijdrecht, PAYS-BAS
