Tipo de produto	Kit de cablagem para câmera de painel
Marca	Kenwood
Modelo	CA-DR1130
Alimentação de entrada	12 V CC / 24 V CC
Alimentação de saída	5 V CC, 2 A
Tipo de conector	USB Tipo C
Comprimento do cabo	4 metros (13 pés)
Peso	190 g (6,7 oz)
Função principal	Alimentação contínua da câmera para vigilância de estacionamento até 24 horas
Tipos de fusíveis incluídos	ATO/C, ATM, LP-mini, Micro 2 (2 A e 5 A)
Proteção	Fusível integrado de 2 A no porta-fusíveis
Instalação	Requer conexão à caixa de fusíveis do veículo
Manutenção e limpeza	Verificar regularmente as conexões e o estado dos fusíveis
Segurança	Risco de descarga da bateria se o motor não funcionar regularmente
Peças sobressalentes e reparabilidade	Fusíveis de reposição disponíveis; cabos não reparáveis
Informações gerais	Fabricado pela JVCKENWOOD Corporation; em conformidade com as diretivas EMC e RoHS

Perguntas frequentes - CA-DR1130 KENWOOD

Como instalar o kit CA-DR1130 no meu carro?

A instalação requer conectar o cabo porta-fusível de derivação à caixa de fusíveis do veículo. Remova um fusível original correspondente a uma alimentação ACC ou permanente, insira o porta-fusível com o fusível original e o fusível de 2 A fornecido, depois conecte os cabos vermelho e amarelo aos conectores bullet. Prenda os cabos ao longo do pilar A e conecte o USB Tipo C à câmera.

Quais tipos de fusíveis são compatíveis com este kit?

O kit inclui quatro tipos de porta-fusíveis de derivação: ATO/C, ATM, LP-mini e Micro 2. Use aquele que corresponde ao tamanho do fusível original do seu veículo. Certifique-se de que a potência máxima do fusível não ultrapasse 20 amperes.

Posso usar este kit com qualquer câmera de painel?

O kit é projetado para câmeras compatíveis com alimentação USB Tipo C em 5 V / 2 A. Verifique as especificações da sua câmera para garantir a compatibilidade.

Quanto tempo a vigilância de estacionamento pode durar?

A vigilância pode durar até 24 horas no máximo, dependendo do estado da bateria do veículo e do ambiente de operação. Recomenda-se ligar o motor regularmente para evitar uma descarga completa da bateria.

O que fazer se a bateria do meu carro descarregar após a instalação?

O produto pode consumir energia mesmo com o motor desligado. Se você não dirige com frequência, a tensão da bateria pode diminuir. Certifique-se de ligar o motor regularmente. Se não usar a câmera por mais de 2 dias, desligue-a.

O cabo é suficientemente longo para uma instalação discreta?

Sim, o cabo de alimentação mede 4 metros (13 pés), o que permite dissimulá-lo ao longo do pilar A e sob os acabamentos até a caixa de fusíveis.

Quais são os riscos se eu conectar o cabo a um fusível de mais de 20 A?

Usar um fusível de mais de 20 A pode danificar o produto ou a câmera. Siga a recomendação de não exceder 20 A para o fusível original a fim de garantir proteção adequada.

Como fazer a manutenção do kit CA-DR1130?

Verifique periodicamente o estado das conexões e dos fusíveis. Substitua qualquer fusível queimado por um modelo da mesma amperagem. Limpe os conectores com um pano seco se necessário.

O kit tem garantia?

O manual não menciona garantia específica, mas o fabricante JVCKENWOOD assegura conformidade com as diretivas europeias. Contacte o serviço ao cliente para mais informações.

Posso instalar o kit eu mesmo ou preciso de um profissional?

A instalação pode ser realizada por um entusiasta experiente seguindo as etapas do manual. No entanto, se você não estiver familiarizado com o sistema elétrico do carro, é aconselhável chamar um profissional para evitar danos.

MANUAL DE UTILIZADOR CA-DR1130 KENWOOD

Precauções de utilização

- Este produto impõe uma carga na bateria do seu veículo devido à utilização contínua da fonte de alimentação do seu veículo. A bateria é carregada durante a condução do veículo. Se não conduzir o veículo durante um longo período ou se conduzir distâncias curtas repetidamente, a tensão da bateria irá diminuir gradualmente devido ao consumo de energia dos dispositivos a bordo. Para evitar a descarga da bateria, ligue o motor do veículo frequentemente para não diminuir a tensão.

- Se não utilizar o produto durante mais de 2 anos, desligue a câmara.

- Não utilize este produto com quaisquer outros dispositivos além dos destinados à utilização em conjunto com o produto.

- A nossa empresa não assume qualquer responsabilidade pela descarga bateria do veículo, por conseguinte, certifique-se de que compreende estas precauções antes de utilizar o produto.

Precauções de instalação

- Consulte "Instalação" neste manual para instalar corretamente.

- Fixe o cabo com fita adesiva ou semelhante para não interferir com a condução.

Sobre o produto

Ao ligar este produto a uma câmara compatível, poderá fornecer alimentação à camara mesmo com o motor desligado e prolongar o tempo de monitorização em estacionamento até um máximo de 24 horas (o tempo de monitorização em estacionamento pode sofrer alterações, dependendo do estado da bateria do seu veículo e do ambiente de funcionamento).

Acessórios

Antes de começar, verifique se possui todos os itens indicados abaixo.

Cabo de alimentação Type C USB

Fusíveis de 2 amperes para ATO/C, ATM e LP-mini. Fusível de 5 amperes para Micro 2 x 2

* O aspeto do produto pode ser ligeiramente diferente do produto apresentado acima.

Nome das peças

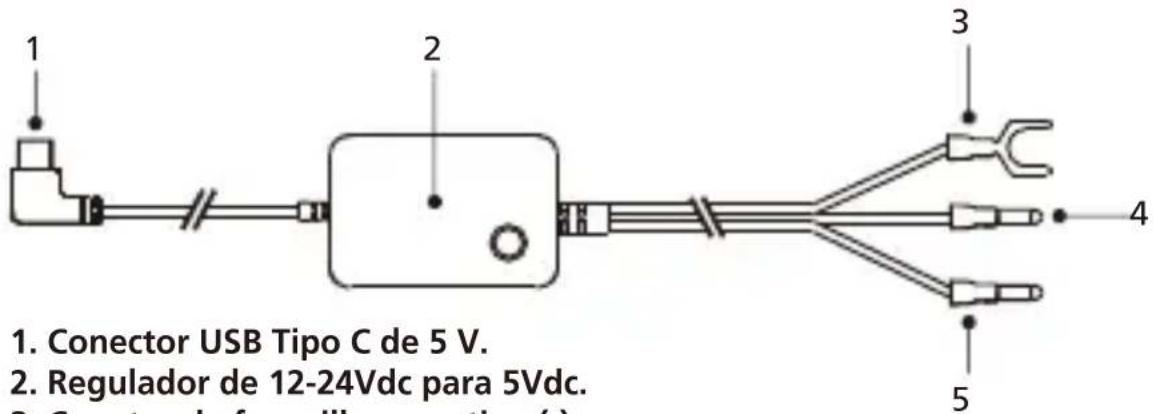

Cabo de alimentação

1. Conetor de forquilha negativo (-).
2. Conetor de banana positivo (+) do cabo de alimentação do veículo. A cor vermelha (ACC+) liga a ACC.
3. Conetor de banana positivo (+) do cabo de alimentação do veículo. A cor amarela (BATT+) liga a alimentação constante.

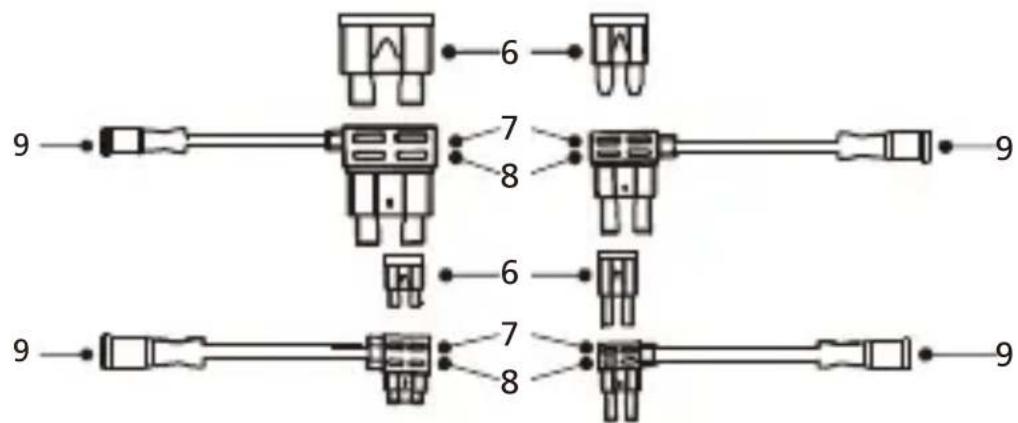

Cabos de ligação dos fusíveis

1. ATO/C, ATM, LP-mini e fusíveis Micro2.
2. A tomada para cabo de ligação de fusíveis de.
3. A tomada do fusível original.
4. Conetor de banana positivo (+) do cabo de ligação dos fusíveis. (Vermelho para vermelho e amarelo para amarelo)

Passo 1: Ligue o cabo de ligação do fusível à caixa de fusíveis.

1.1 Localize a caixa de fusíveis do veículo. Geralmente, encontra-se debaixo do volante ou debaixo do capô do motor. Consulte o manual do veículo.

1.2 Retire o fusível original associado à fonte de alimentação ACC/Interruptor da ignição do veículo. Recomendamos que a potência máxima do fusível não seja superior a 20 Amp. Consulte o manual do veículo.

1.3 Existe um fusível de 2 Amp (Item 6) integrado na tomada para o cabo de ligação do fusível de 2 Amp (Item 7) que protege a câmara. Não o remova nem altere.

1.4 Escolha o cabo de derivação de fusível entre um dos quatro tipos fornecidos. Ligue o fusível original à tomada do fusível original (Item 8). Ligue o cabo de derivação de fusível vermelho à tomada ACC e o cabo de derivação de fusível amarelo à tomada permanente onde o fusível original foi removido da caixa de fusíveis no Passo 1.2.

Passo 2: Instalação do cabo de alimentação do veículo

2.1 Instale a câmara atrás do espelho retrovisor e ligue o conector USB Tipo C de 5 V (item 1) à câmara.

2.2 Começando com a extremidade da câmara, introduza o cabo de alimentação no forro e oculte o cabo de alimentação ao longo do pilar A até ao perfil de borracha utilizando uma ferramenta de remoção do painel/perfil para soltar o revestimento. Certifique-se de que dispõe de cabo suficiente para as ligações da câmara.

2.3 Continue a encaminhar o cabo até à caixa de fusíveis. Depois de levar o cabo até à caixa de fusíveis, procure a massa próxima da área da caixa de fusíveis. Recomendamos que ligue à massa o conector de forquilha (Item 3) negativo (-) a um parafuso ou a metal não pintado. Em seguida, ligue o conector positivo (+) do cabo de alimentação do carro (item 4, 5) ao conector positivo (+) do cabo de derivação de fusível (item 9), vermelho para vermelho e amarelo para amarelo, e permitirá que a câmara receba energia. Organize o excesso de cabo utilizando um clipe para fixar numa posição conveniente.

Comprimento do cabo	4m
Tipo de conector	Type C USB
Entrada	DC12V/24V
Potência	5V --- 2A
Peso	190g

Declaração de Conformidade relativa á Diretiva EMC 2014/30/EU

Declaração de conformidade relativa á Diretiva RoHS 2011/65/EU

Fabricante:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPÃO

Representante na UE:

JVCKENWOOD Europe B.V. Rendementsweg 20 B-9, 3641 SL Mijdrecht, PAÍSES BAIXOS
