Tipo de produto	Rádio automotivo CD/MP3/WMA com Bluetooth
Marca	Kenwood
Modelo	KDC-BT35U
Dimensões (L x A x P)	182 x 53 x 99 mm (padrão 1 DIN)
Peso	Aproximadamente 1,0 kg
Alimentação	12 V CC (massa negativa)
Potência de saída	4 x 50 W (máx)
Formatos de áudio suportados	CD, CD-R/RW, MP3, WMA, AAC, WAV
Conectividade	Bluetooth (viva-voz, streaming de áudio), USB frontal, entrada AUX frontal
Rádio	FM/AM, RDS, 24 estações pré-programadas
Tela	LCD retroiluminado (exibição de informações de faixa e rádio)
Funções Bluetooth	Chamada viva-voz, transmissão de áudio, comando de voz (compatível com Siri/Google Now)
Entrada USB	Sim (frontal, compatível com iPod/iPhone)
Entrada AUX	Sim (frontal, jack 3,5 mm)
Saídas	2 x RCA pré-amplificador (frontal/traseiro ou subwoofer configurável)
Funções de som	Equalizador de 13 bandas, Bass Boost, Loudness, Filtro passa-alta/passa-baixa
Manutenção e limpeza	Limpar com um pano macio e seco; evitar produtos químicos
Segurança	Fusível de proteção (tipo ATO 15A), painel frontal removível
Peças de reposição e reparabilidade	Antena, cabos, painel de reposição; reparo por profissional recomendado
Acessórios incluídos	Controle remoto (RC-405), suporte de montagem, feixe de cabos, microfone externo

Perguntas frequentes - KDC-BT35U KENWOOD

Como emparelhar meu telefone via Bluetooth?

Certifique-se de que o Bluetooth do seu telefone está ativado. No rádio, pressione a tecla SRC para selecionar o modo Bluetooth e, em seguida, pressione longamente VOL para iniciar a busca. Selecione 'KDC-BT35U' na lista de dispositivos do seu telefone. Se solicitado, confirme o código de emparelhamento exibido.

Como ajustar a hora no rádio?

Pressione a tecla MENU para acessar as configurações. Gire o botão de volume para selecionar 'Clock' (relógio) e pressione para confirmar. Use as teclas 4 e 6 para ajustar horas e minutos. Confirme com o botão.

O que fazer se o rádio não ligar?

Verifique primeiro o fusível localizado na parte traseira do aparelho (substitua por um modelo idêntico de 15A). Certifique-se de que as conexões de alimentação (12V permanente e 12V comutada) estão corretamente conectadas. Por fim, teste a massa (fio preto). Se o problema persistir, consulte um instalador profissional.

Como redefinir o rádio para as configurações de fábrica?

Pressione o botão de redefinição (reset) localizado na parte frontal, geralmente acessível removendo o painel. Use uma caneta para pressionar brevemente. O aparelho reiniciará com as configurações padrão.

Quais formatos de áudio são reproduzíveis via USB?

O rádio reproduz arquivos MP3, WMA, AAC e WAV armazenados em um pendrive formatado em FAT16 ou FAT32. Arquivos protegidos por DRM não são suportados. O número máximo de arquivos por pasta é 255.

Como configurar os alto-falantes traseiros no modo subwoofer?

No menu de áudio, selecione 'Speaker Set'. Ajuste 'Rear/Sub' para 'Subwoofer'. Você pode então ajustar o nível e a frequência de corte do subwoofer através das opções 'Subwoofer Level' e 'Subwoofer Frequency'.

O controle remoto fornecido não funciona, o que fazer?

Substitua a bateria tipo moeda (tipo CR2025) abrindo o compartimento na parte traseira do controle remoto. Certifique-se de que nenhum obstáculo bloqueie o sensor IR no painel do rádio. Se o problema persistir, o controle remoto pode estar com defeito.

Posso conectar um amplificador externo?

Sim, o rádio possui duas saídas RCA pré-amplificador (frontal e traseiro/subwoofer). Conecte seu amplificador a essas saídas. O nível de saída é ajustável no menu 'Audio' → 'Preout'.

Como ativar a função de chamada viva-voz?

Uma vez que o telefone esteja emparelhado via Bluetooth, as chamadas recebidas são automaticamente redirecionadas para o rádio. Use o botão VOL para atender ou desligar. O microfone externo deve ser instalado para qualidade ideal.

O som está distorcido ou baixo, o que verificar?

Verifique primeiro as configurações do equalizador (EQ) – coloque-o em plano. Certifique-se de que os alto-falantes não estão em curto-circuito e que sua impedância é adequada (geralmente 4 ohms). Ajuste o nível de volume e desative o Loudness se necessário.

MANUAL DE UTILIZADOR KDC-BT35U KENWOOD

Informação sobre a forma de deitar fora Velho Equipamento Eléctrico, Electrónico e baterias (aplicável nos países que adotaram sistemas de recolha de lixos separados)

Produtos e baterias com o símbolo (caixote do lixo com um X) não podem ser deitados fora junto com o lixo doméstico.

Equipamentos velhos eléctricos, electrónicos e baterias deverão ser reciclados num local capaz de o fazer bem assim como os seus subprodutos.

Contacte as autoridades locais para se informar de um local de reciclagem próximo de si. Reciclagem e tratamento de lixo correctos ajudam a poupar recursos e previnem efeitos prejudiciais na nossa saúde e no ambiente.

Note: o símbolo "Pb" abaixo do símbolo em baterias indica que esta bateria contém chumbo.

A marca dos produtos utilizando laser

A etiqueta é presa no chassis/estojo e indica que o componente utiliza raios laser, classificados como sendo de Classe 1. Isto significa que o aparelho está a utilizar raios laser que são de uma classe mais fraca. Não há perigo de radiação maléfica fora do aparelho

- [AUTO PAIRING] está ajustado a [ON]. (→ 12)

ANTES DE UTILIZAR 2
FUNDAMENTOS	3
INTRODUÇÃO	3
RÁDIO	5
CD / USB / iPod / ANDROID 6
BLUETOOTH®	8
AUX	13
DEFINIÇÕES DE ÁUDIO 14
DEFINIÇÕES DO VISOR 15
MAIS INFORMAÇÕES 15
DETEÇÃO E SOLUÇÃO DE PROBLEMAS	16
ESPECIFICAÇÕES	18
INSTALAÇÃO / CONEXÃO 20

Aviso

Não opere nenhuma função que prejudique a sua atenção para uma condução segura.

Cuidado

Definição do volume:

• Ajuste o volume de forma que possa ouvir os sons de tráfego para prevenir acidentes.
• Baixe o volume antes de iniciar a leitura de fontes digitais para evitar danos aos altifalantes pelo aumento súbito do nível de saída do som.

Geral:

• Evite utilizar o dispositivo externo se o mesmo puder prejudicar a condução segura do veículo.
• Certifique-se de fazer uma cópia de segurança de todos os dados importantes. Não aceitaremos nenhuma responsabilidade por quaisquer perdas de dados gravados.
• Para prevenir curtos-circuitos, nunca coloque nem deixe cair objetos metálicos (moedas ou ferramentas de metal, por exemplo) dentro do aparelho.
• Se ocorrer um erro de disco devido à condensação na lente laser, ejete o disco e espere que a humidade se evapore.
• A classificação USB é indicada na unidade principal. Para ver, retire o painel frontal. (→ 3)

Como ler este manual

• As operações explicadas utilizam principalmente os botões no painel frontal.
• O idioma inglês é utilizado para as explicações das visualizações neste manual.
  • [XX] indica os itens seleccionados.
• (→ XX) indica que há referências disponíveis na página indicada.

Manutenção

Para limpar o aparelho: Limpe a sujidade do painel frontal com um pano macio ou de silicone seco.

Limpeza do conector: Remova o painel frontal e limpe o conector gentilmente com uma mecha de algodão, tomando cuidado para não danificar o conector.

Manuseamento de discos:

• Não toque na superfície de gravação do disco.
• Não cole fita adesiva, etc. no disco, nem utilize um disco com fita adesiva.
• Não utilize nenhum tipo de acessório para o disco.
• Limpe o disco a partir do centro para fora.
• Limpe o disco com um pano macio e seco de silicone. Não utilize solventes.
• Ao remover os discos do aparelho, puxe-os horizontalmente.
• Retire quaisquer rebarbas do orifício central e bordos do disco antes de inserir um disco.

Conector (no lado inverso do painel frontal)

FUNDAMENTOS

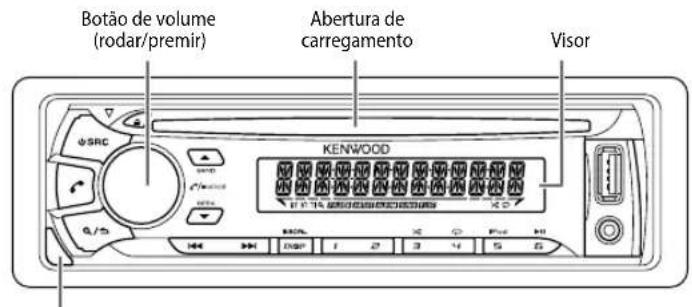

Painel frontal

Botão de remoção

Como reiniciarColocar Retirar

Os seus ajustes predefinidos também serão apagados.

Para No painel frontal

Ligar a corrente	Prima Ⓧ SRC.• Mantenha premido para desligar a alimentação.
Ajustar o volume Rode o botão do volume.
Selecione uma fonte	Prima Ⓧ SRC repetidamente.
Mudar a informação no visor	Prima DISP SCRL repetidamente.• Mantenha premido para deslocar a informação atual no visor.

INTRODUÇÃO

Selecione o idioma de visualização e cancele a demonstração

Ao ligar a alimentação elétrica (ou depois de reiniciar o aparelho), o visor mostrará: "SEL LANGUAGE"→"PRESS"→VOLUME KNOB"

1 Rode o botão de volume para selecionar [ENG] (English) ou [RUS] (Russian) e, em seguida, prima o botão. [ENG] é selecionado para a configuração inicial.

Em seguida, o visor mostrará: "CANCEL DEMO" → "PRESS" → "VOLUME KNOB".

2 Prima o botão de volume. [YES] é selecionado para a configuração inicial.
3 Prima o botão de volume de novo. Aparece a indicação "DEMO OFF".

Acerte o relógio

1 Prima o botão de volume para entrar no modo [FUNCTION].
2 Rode o botão de volume para selecionar [ CLOCK] e, em seguida, prima o botão.
3 Rode o botão de volume para selecionar [ CLOCK ADJUST] e, em seguida, prima o botão.
4 Rode o botão de volume para fazer as definições e, em seguida, prima o botão.
Dia→ Hor→ Minutos

INTRODUÇÃO

5 Rode o botão de volume para selecionar [ CLOCK FORMAT] e, em seguida, prima o botão.
6 Rode o botão de volume para selecionar [ 12H] ou [24H] e, em seguida, prima o botão.
7 Mantenha premido para sair.
Para voltar ao item de definição anterior, prima Q/5

No ecrã de indicação do relógio...

Mantenha DISN ESCI para entrar diretamente no modo de ajuste do relógio.

Em seguida, realize o passo 4 para acertar o relógio.

Ajuste as definições iniciais

1 Prima para entrar em STANDBY.
2 Prima o botão de volume para entrar no modo [ FUNCTION].
3 Gire o botão de volume para fazer uma seleção (consulte a seguinte tabela) e, em seguida, prima o botão.
4 Repita o passo 3 até que o item desejado seja selecionado ou ativado.
5 Mantenha pterido para sair.
Para voltar ao item de definição anterior, prima Q/5

Predefinição: XX

AUDIO CONTROL
SWITCH PREOUT	REAR/SUB-W: Seleciona se os altifalantes traseiros ou um subwoofer estão ligados aos terminais de saída de linha na traseira (através de um amplificador externo).
SP SELECT OFF	____/5/4 /6 × 9/6/ OEM: Seleciona segundo o tamanho dos altifalantes (5 polegadas ou 4 polegadas, 6×9 polegadas ou 6 polegadas) ou altifalantes OEM para um desempenho ótimo.
TUNER SETTING
PRESET TYPE	NORMAL:Memoriza uma estação para cada botão predefinido em cada banda (FM1/ FM2/ FM3/ MW/ LW). ;MIX: Memoriza uma estação para cada botão predefinido independentemente da banda selecionada.

KEY BEEP	ON: Ativa o som de pressão de tecla. ;OFF: Desativa.
SOURCE SELECT
BUILT-IN AUX	ON: Ativa AUX na seleção de fonte. ;OFF: Desativa. (→ 13)
P-OFF WAIT	Aplicável somente quando o modo de desmonstração está desativado.Define a duração de desligamento automático do aparelho (no modo de espera) para economizar a energia da bateria.20M: 20 minutos;40M: 40 minutos;60M: 60 minutos;WAITTIME———: Cancela
CD READ 1	_: Distingue automaticamente entre disco de ficheiros de áudio e CD de música. ;2: Força a reprodução como um CD de música. Nenhum som pode ser ouvido quando um disco de ficheiros de áudio é lido.
F/W UPDATE
UPDATE SYSTEM / UPDATE BT
F/W UP xx.xx	YES: Inicia a atualização do firmware. ; NO Cancela (a atualização não é ativada).Para mais detalhes sobre como atualizar o firmware, consulte:www.kenwood.com/cs/ce/
CLOCK
CLOCK DISPLAY	ON: A hora do relógio é apresentada no visor mesmo quando o aparelho está desligado. ;OFF: Cancela.
ENGLISH	O idioma selecionado é utilizado como o idioma de visualização para o menu[FUNCTION] e para a informação de etiquetas (nome da pasta, nome do ficheiro, título da canção, nome do artista, nome do álbum), se aplicável.
PYCCKIЙ

RÁDIO

Procura de uma estação

1 Prima (reprobamente para seleccionar TUNER.
2 Prima rapidamente para selecionar FM1/ FM2/ FM3/ MW/ LW.
3 Prima |◀◀ / ▶▶| para procurar uma estação.
- Para mudar o método de procura para |◀◀/▶▶: Prima ▼ SEEK repetidamente.

AUTO1 : Procura automática de uma estação.

AUTO2 : Busque uma estação predefinida.

MANUAL : Procura manual de uma estação.

• Para armazenar uma estação: Mantenha premido um dos botões numéricos (1 a 6).
• Para selecionar uma estação armazenada: Prima um dos botões numéricos (1 a 6).

Outras definições

1 Prima o botão de volume para entrar no modo [FUNCTION].
2 Gire o botão de volume para fazer uma seleção (consulte a seguinte tabela) e, em seguida, prima o botão.
3 Repita o passo 2 até que o item desejado seja selecionado ou ativado.
4 Mantenha premido para sair.

Para voltar ao item de definição anterior, prima Q/5

TUNER SETTING

LOCAL SEEK	ON: Busca somente as estações com boa receção. ;OFF: Cancela.As definições feitas são aplicáveis somente à fonte/estação selecionada. Após mudar a fonte/estação, é necessário fazeras definições novamente.
AUTOMEMORY	YES: Inicia automaticamente a memorização de 6 estações com boa recepção. ;NO: Cancela.Selecionável somente se [NORMAL] for selecionado para [PRESET TYPE]. (→4)
MONO SET ON	;Melhora a recepção FM (mas o efeito estéreo pode ser perdido). ;OFF: Cancela.
NEWS SET	ON: O aparelho mudará temporariamente para Programa de Notícias, se disponível. ;OFF: Cancela.
REGIONAL	ON:Muda para outra estação somente na região específica com o controlo "AF". ;OFF: Cancela.
AF SET	ON: Procura automaticamente outra estação que esteja a transmitir o mesmo programa na mesma rede Radio Data Systemcom uma melhor recepção quando a recepção atual não está boa. ;OFF: Cancela.
TI	ON: Permite que o aparelho nude temporariamente para a informação de tráfego ("TI" acende-se), se disponível. ;OFF: Cancela.
PTY SEARCH	Prima o botão de volume para entrar na seleção do idioma PTY. Rode o botão de volume para selecionar o idioma PTY(ENGLISH' FRENCH/ GERMAN)e, em seguida, prima o botão.Selecione o tipo de programa disponível (consulte o seguinte) e, em seguida, prima|◀◀ / ▶▶▶1 para iniciar.
CLOCK
TIME SYNC	ON:Sincroniza a hora do aparelho com a hora da estação Radio Data System. ;OFF: Cancela.

• [LOCAL SEEK]/ [MONO SET]/ [NEWS SET]/ [REGIONAL]/ [AF SET]/ [TI]/ [PTY SEARCH] é selecionável apenas quando a banda é FM1/ FM2/ FM3.
• Tipo de programa disponível:

O aparelho procurará o tipo de programa classificado em [SPEECH] ou [MUSIC] se selecionado.

- Se o volume for ajustado durante a recepção de informações sobre o tráfego, alarme ou noticiário, o volume ajustado será automaticamente memorizado. Será aplicado na próxima ativação de informação de tráfego, alarme ou boletim de notícias.

A fonte muda automaticamente e a leitura começa.

*1 KCA-iP102 : Tipo de 30 pinos, KCA-iP103 : Tipo de iluminação
*2 Não deixe o cabo dentro do automóvel quando não estiver a utilizar.

Para No painel frontal
Reprodução / pausa	Prima 6 ▶ II
Retrocesso/avanço rápido*4	Mantenha |◀◀ / ▶▶| premido.
Seleccionar uma faixa/ficheiro	Prima |◀◀ / ▶▶|.
Seleccionar uma pasta*5	Prima ▲ / ▼.
Função de repetição*6	Prima 4 repetidamente.TRACK REPEAT/REPEAT OFF : CD de áudioFILE REPEAT/FOLDER REPEAT/REPEAT OFF : Ficheiro MP3/WMA/AAC/WAV, iPod ou ANDROIDFILE REPEAT/REPEAT OFF : Ficheiro KME Light/KMC *7
Leitura aleatória*6	Prima 3 repetidamente.DISC RANDOM/RANDOM OFF : CD de áudioFOLDER RANDOM/RANDOM OFF : Ficheiro MP3/WMA/AAC/WAV, ficheiro KME Light/KMC, iPod ou ANDROID
	Mantenha 3 premido para selecionar ALL RANDOM,*8
Seleccionar o modo de controlo	Com a fonte iPod selecionada, prima 5 repetidamente.MODE ON : Controlo a partir do iPod *9MODE OFF : Controlo a partir do aparelhoCom a fonte ANDROID selecionada, (→7, [ANDROID SETUP])
Seleccionar a unidade de música(→7, [MUSIC DRIVE])	Prima 5 repetidamente.Começa a reprodução das canções armazenadas no dispositivo seguinte.• Memória interna ou externa selecionada de um smartphone (Classe de armazenamento em massa).• Unidade selecionada de um dispositivo com múltiplas unidades.

*3 Quando ligar um dispositivo Android, aparece a mensagem "Press [VIEW] to install KENWOOD MUSIC PLAY APP". Siga as instruções para instalar a aplicação. Pode também a última versão da aplicação KENWOOD MUSIC PLAY no seu dispositivo Android antes de ligar. (→16)
*4 Para ANDROID: Aplicável somente quando [BROWSE MODE] está selecionado. (→ ANDROID SETUP)
*5 Para CD: Somente para ficheiros MP3/ WMA/AAC. Isto não funciona para iPod/ ANDROID.
*6 Para iPod/ ANDROID: Aplicável somente quando [MODE OFF]/ [BROWSE MODE] está selecionado.
*7 KME Light : KENWOOD Music Editor Light, KMC : KENWOOD Music Control (→ 15)
*8 Para CD: Somente para ficheiros MP3/ WMA/AAC.
*9 Ainda pode realizar a leitura/pausa, salto de ficheiro, avanço rápido ou retrocesso de ficheiros a partir do aparelho.

Selecione um ficheiro de uma pasta/lista

1 Prima ♀/♂
2 Rode o botão do volume para selecionar uma pasta/lista e, em seguida, prima-o.
3 Rode o botão do volume para selecionar um ficheiro e, em seguida, prima-o.

Procura rápida

Se tiver muitos ficheiros, pode buscar rapidamente através dos mesmos.

Para USB (para ficheiros KME Light/ KMC):

Prima I◀◀/▶▶I para procurar a uma razão de procura de salto predeterminada.

(→ [SKIP SEARCH])

Mantenha premido |◀◀ /▶▶| para procurar a uma razão de 10%.

- Não aplicável para CD e ficheiros MP3/ WMA/AAC/ WAV.

Para iPod:

Pode procurar um ficheiro de acordo com o primeiro carácter.

1 Rode o botão do volume rapidamente para entrar na procura de caracteres.
2 Rode o botão do volume para selecionar um carácter.

Para prcurar um carácter diferente de A a Z e de 0 a 9, introduza somente “*”.

3 Prima I◀◀/▶▶I para mover para a posição de entrada.

• Pode introduzir até 3 caracteres.

4 Prima o botão de volume para iniciar a procura.

• Para retornar à pasta raiz/ primeiro ficheiro/ menu inicial, prima 5 iPod
• Para voltar ao item de definição anterior, prima R/5
• Para cancelar, mantenha premido.
• Para iPod, aplicável somente quando [MODE OFF] estiver selecionado. (→ 6)
• Para ANDROID, aplicável somente quando BROWSE MODE estiver selecionado.

(→ [ANDROID SETUP])

Escuta de Tuneln Radio/ Tuneln Radio Pro/ Aupeo

Durante a escuta de TuneIn Radio, TuneIn Radio Pro ou Aupeo, ligue o iPod/iPhone ao terminal de entrada USB do aparelho.

- O aparelho gerará o som dessas aplicações.

Outras definições

1 Prima o botão de volume para entrar no modo [FUNCTION].
2 Gire o botão de volume para fazer uma seleção (consulte a seguinte tabela) e, em seguida, prima o botão.
3 Repita o passo 2 até que o item desejado seja selecionado ou ativado.
4 Mantenha premido para sair.
Para voltar ao item de definição anterior, prima Q/5

Predefinição: XX

ANDROID SETUP

BROWSE MODE: Controle a partir do aparelho (utilizando a aplicação

KENWOOD MUSIC PLAY). ; HAND MODE: Controle outras aplicação de leitura de multimédia a partir do dispositivo Android (sem utilizar a aplicação KENWOOD MUSIC PLAY). Contudo, ainda pode reproduzir/pausar e saltar ficheiros a partir do aparelho.

USB

MUSIC DRIVE DRIVE CHANGE : A próxima unidade ([DRIVE 1] a [DRIVE 5]) é

automaticamente selecionada e a reprodução começa.

Repita os passos de 1 a 3 para selecionar as unidades seguintes.

SKIP SEARCH 0.5% /1%/5%/10%: Durante a escuta de iPod, ANDROID ou ficheiro

KME Light/ KMC, seleciona a razão de procura para todos os ficheiros.

BLUETOOTH®

BLUETOOTH — Ligação

• Perfil Mãos-Livres (HFP, da sigla em inglês Hands-Free Profile)
• Perfil de porta série (SPP, da sigla em inglês Serial Port Profile)
• Perfil de acesso à lista telefónica (PBAP, da sigla em inglês Phonebook Access Profile)
• Perfil de distribuição avançada de áudio (A2DP, da sigla em inglês Advanced Audio Distribution Profile)
• Perfil de controlo remoto de áudio/vídeo (AVRCP, da sigla em inglês Audio/Video Remote Control Profile)

• Codec de banda secundária (SBC)
• Codificação avançada de áudio (AAC)

Conecte o microfone

Emparelhe um dispositivo Bluetooth

Quando conectar um dispositivo Bluetooth à unidade pela primeira vez, realize o emparelhamento entre o aparelho e o dispositivo.

1 Prima pasrigar a alimentação do aparelho.

2 Procure e selecione o nome do modelo deste aparelho (KDC-BT3 *U) no dispositivo Bluetooth.

"PAIRING"→ "PASS XXXXXX"→ Nome do dispositivo→ "PRESS"→ "VOLUME KNOB" se deslocarão no visor.

• Para alguns dispositivos Bluetooth, pode ser necessário introduzir o número de identificação pessoal (PIN) logo após a procura.
• Consulte também o manual fornecido com o seu dispositivo Bluetooth.

3 Prima o botão do volume para iniciar o emparelhamento.

"PAIRING OK" aparecerá quando o emparelhamento for concluído e "BT" acender-se-á quando a conexão Bluetooth for estabelecida.

• Podem ser registados (emparelhados) até cinco dispositivos.
• Apenas um dispositivo Bluetooth pode ser ligado de uma vez.
• Este aparelho suporta o emparelhamento simples e seguro (SSP, da sigla em inglês Secure Simple Pairing).
• Alguns dispositivos Bluetooth podem não ser automaticamente ligados à unidade após o emparelhamento. Conecte o dispositivo à unidade manualmente. Consulte o manual de instruções do dispositivo Bluetooth para mais informações.
• Uma vez concluído emparelhamento, o dispositivo Bluetooth permanecerá registado no aparelho, mesmo que o aparelho seja reiniciada. Para apagar o dispositivo emparelhado, 12 , [DEVICE DELETE].
• Quando ligar um dispositivo iPhone/ iPod touch/ Android ao terminal de entrada USB, o pedido de emparelhamento (via Bluetooth) é automaticamente ativado. Prima o botão do volume para emparelhar depois de confirmar o nome do dispositivo.

O pedido de emparelhamento automaticamente é ativado somente se:

- A função Bluetooth do dispositivo ligado estiver ativada.

• [AUTO PAIRING] está definido para [ON]. (→ 12)
• A aplicação KENWOOD MUSIC PLAY está instalada no dispositivo Android.

BLUETOOTH®

BLUETOOTH — Telemóvel

Receber uma chamada

Quando uma chamada é recebida:

- Todos os botões piscam.

- O aparelho responde a chamada automaticamente se [AUTO ANSWER] estiver definido para um período selecionado. (→ 10)

Durante uma chamada:

- Se desligar o aparelho durante ou remover o painel frontal, a conexão Bluetooth será desligada.

Para No painel frontal

Responder uma chamada	Prima ou o botão do volume ou um dos botões numéricos (1 a 6).
Rejeitar uma chamada	Prima SRC
Termine uma chamada	Prima ou . SRC
Ajustar o volume do telefone [00] a [35] (Predefinição: [15])*	Rode o botão do volume durante uma chamada.Este ajuste não afetará o volume de outras fontes.
Mudar entre os modos de mãos-livres e de conversação privada	Prima durante uma chamada.As operações podem variar de acordo com o dispositivo Bluetooth conectado.

* Não aplicável para iPhone. Durante uma chamada, o aparelho sincroniza o volume do telefone no iPhone com o aparelho.

Melhore a qualidade da voz

Durante uma conversação no telefone...

1 Prima o botão de volume para entrar no modo [FUNCTION].

2 Gire o botão de volume para fazer uma seleção (consulte a seguinte tabela) e, em seguida, prima o botão.

3 Repita o passo 2 até que o item desejado seja selecionado ou ativado.

4 Mantenha premelo para sair.

Para voltar ao item de definição anterior, prima R/5

Predefinição: XX

MIC GAIN -10	— +10 (-4): A sensibilidade do microfone aumenta à medida que o número aumenta.
NR LEVEL -5	— +5 (Q): Ajuste o nível de redução de ruído até que o menor ruído possível seja ouvido durante uma conversação telefónica.
ECHO CANCEL -5	— +5 (Q): Ajuste o tempo de atraso do cancelamento de eco até que o menor eco seja ouvido durante a conversação telefónica.

BLUETOOTH®

Faça as definições para receber uma chamada

1 Prima para entrar no modo Bluetooth.
2 Gire o botão de volume para fazer uma seleção (consulte a seguinte tabela) e, em seguida, prima o botão.
3 Repita o passo 2 até que o item desejado seja selecionado ou ativado.
4 Mantenha premido para sair.

Para voltar ao item de definição anterior, prima Q/5.

Predefinição: XX

SETTINGS

AUTO ANSWER

1 — 30: O aparelho atende uma chamada recebida automaticamente no período selecionado (em segundos). ; OFF: Cancela.

Faça uma chamada

Pode fazer uma chamada a partir do histórico de chamadas, lista telefónica ou marcando o número. A chamada por voz também é possível se o seu telemóvel tiver tal função.

1 Prima para entrar no modo Bluetooth.
2 Gire o botão de volume para fazer uma seleção (consulte a seguinte tabela) e, em seguida, prima o botão.
3 Repita o passo 2 até que o item pretendido seja selecionado/ativado ou siga as instruções dadas no item selecionado.
4 Mantenha premio para sair.

Para voltar ao item de definição anterior, prima 9/5

CALL HISTORY

1 Prima o botão do volume para selecionar um nome ou número de telefone.
- "I" indica chamada recebida, "O" indica chamada feita, "M" indica chamada perdida.
PrimDISP SCRL para mudar a categoria de visualização (NUMBER ou NAME).
- "NO DATA" aparece se não houver um histórico de chamadas registado.
2 Prima o botão do volume para fazer uma chamada.

PHONE BOOK

1 Rode o botão do volume rapidamente para entrar no modo de busca alfabética (se a lista telefónica tiver muitos contatos). O primeiro menu (ABCDEFGHIJK) aparece.
- Para ir para o outro menu (LMNOPQRSTUV ou WXYZ1 *), prima ▲/▼.
- Para selecionar a primeira letra pretendida, rode o botão do volume ou prima - Seleção “1” para buscar números e seleção “*” para buscar com símbolos.
2 Rode o botão do volume para selecionar um nome e, em seguida, prima o botão.
3 Rode o botão do volume para selecionar um número de telefone e, em seguida, prima o botão.
- Se o telefone suporta PBAP, a lista telefónica do telefone conectado é automaticamente transferida para o aparelho quando o emparelhamento é realizado.
- Os contatos são classificados como: MO (móvel), HM (casa), OF (escritório), OT (outros), GE (geral)
- Este aparelho só pode visualizar letras sem acentos. (As letras com acento como "Ú" são visualizadas como "Ú".)

BLUETOOTH®

NUMBER DIAL	1 Rode o botão do volume para selecionar um número (0 a 9) ou carácter (*, #, +).2 Prima I ◀◀ / ▶▶ I para mover a posição de introdução. Repita os passos 1 e 2 até introduzir o número de telefone completo.3 Prima o botão do volume para fazer uma chamada.
VOICE	Fale o nome do contato que pretende chamar ou o comando de voz para controlar as funções de telefone. (→ Faça uma chamada utilizando o reconhecimento de voz)
BATT *	LOW/ MID/FULL: Mostra a intensidade da bateria.
SIGNAL *	NO SIGNAL/ LOW/ MID/ MAX: Mostra a intensidade do sinal recebido atualmente.

* A funcionalidade depende do tipo do telefone utilizado.

Faça uma chamada utilizando o reconhecimento de voz

1 Mantenha opremido para ativar o telefone ligado. 2 Fale o nome do contato que pretende chamar ou o comando de voz para controlar as funções de telefone.

• As funções de Reconhecimento de Voz suportadas variam com cada telefone. Consulte o manual de instruções do telefone conectado para mais detalhes.
• Este aparelho também suporta a função do assistente pessoal inteligente do iPhone.

Apague um contato

1 Prima para entrar no modo Bluetooth.
2 Rode o botão de volume para selecionar [ CALL HISTORY] e, em seguida, prima o botão.
3 Rode o botão do volume para selecionar um contato.
4 Mantenha o botão do volume premido para entrar no modo de eliminação.
5 Rode o botão do volume para selecionar [ DELETE ONE] ou [DELETE ALL] e, em seguida, prima o botão.
DELETE ONE: O nome ou número de telefone selecionado no passo 3 é apagado.
DELETE ALL: Todos os nomes ou números de telefone em [CALL HISTORY] no passo 2 são apagados.
6 Rode o botão de volume para selecionar [ YES] e, em seguida, prima o botão.
7 Mantenha plendido para sair.
- Para voltar ao item de definição anterior, prima R/5
- Não aplicável para telemóveis que suportem PBAP.

Definições na memória

Armazene um contato na memória

Pode armazenar até 6 contatos nos botões numéricos (1 a 6).

1 Prima para entrar no modo Bluetooth.
2 Rode o botão do volume para selecionar [ CALL HISTORY], [PHONE BOOK] ou [NUMBER DIAL] e, em seguida, prima o botão.
3 Rode o botão do volume para selecionar um contato ou introduza um número de telefone. Se um contato estiver selecionado, prima o botão do volume para mostrar o número do telefone.
4 Mantenha premido um dos botões numéricos (1 a 6). "STORED" aparece quando o contato é armazenado.

Para apagar um contato da memória predefinida, selecione [NUMBER DIAL] no passo 2 e armazene um número em branco.

Faça uma chamada a partir da memória

1 Prima para entrar no modo Bluetooth.
2 Prima um dos botões numéricos (1 a 6).
3 Prima o botão do volume para fazer uma chamada. "NO MEMORY" aparece se não houver nenhum contato armazenado.

BLUETOOTH®

Outras definições

1 Prima o botão de volume para entrar no modo [FUNCTION].
2 Gire o botão de volume para fazer uma seleção (consulte a seguinte tabela) e, em seguida, prima o botão.
3 Repita o passo 2 até que o item pretendido seja selecionado/ativado ou siga as instruções dadas no item selecionado.
4 Mantenha premido para sair.
Para voltar ao item de definição anterior, prima 9/5

Predefinição: XX

BT MODE

PHONE SELECT	Seleciona o telefone ou dispositivo de áudio para conectar ou desconectar. “*” aparece na frente do nome do dispositivo quando conectado.
AUDIO SELECT	•Só pode ligar um outro dispositivo Bluetooth desconectando o dispositivo Bluetooth ligado primeiro. “*” desaparece quando desligado.
DEVICE DELETE	1 Rode o botão do volume para selecionar um dispositivo para apagar e, em seguida, prima o botão.2 Rode o botão do volume para selecionar [YES] ou [NO] e, em seguida, prima o botão.
PIN CODE EDIT (0000)	Muda o código PIN (até 6 dígitos).1 Rode o botão do volume para selecionar um número.2 Primal◀◀ / ▶▶▶para mover a posição de introdução.Repita os passos 1 e 2 até introduzir o código PIN completo.3 Prima o botão do volume para confirmar.
RECONNECT	ON O aparelho é ligado de novo automaticamente quando o último dispositivo Bluetooth conectado voltar para dentro do alcance. ;OFF: Cancela.
AUTO PAIRING	ON O aparelho emparelha automaticamente um dispositivo Bluetooth suportado (iPhone/ iPod touch/ Dispositivo Android) após a sua conexão através do terminal de entrada USB. Dependendo do sistema operativo do dispositivo conectado, esta função pode não funcionar. ;OFF: Cancela.
INITIALIZE	YES: Inicializa todas as definições Bluetooth (incluindo o emparelhamento armazenado, lista telefónica, etc.). ;NO: Cancela.

Modo de teste de Bluetooth

Pode verificar a conectividade do perfil suportado entre o dispositivo Bluetooth e o aparelho.

- Certifique-se de que não há um dispositivo Bluetooth conectado.

1 Mantenha premido.
"PLEASE PAIR YOUR PHONE PIN 0000" aparece.
2 Procure e selecione o nome do modelo deste aparelho (KDC-BT3*U) no dispositivo Bluetooth.
3 Opere o dispositivo Bluetooth para confirmar o emparelhamento.

"TESTING" começa a piscar no visor.

O resultado da conectividade (OK (Bom) ou NG (Ruim)) aparece após o teste.

PAIRING: Estado do emparelhamento

HF CNT: Compatibilidade com o perfil Mãos-Livres (HFP, da sigla em inglês Hands-Free Profile)

AUD CNT: Compatibilidade com o perfil de distribuição avançada de áudio (A2DP, da sigla em inglês Advanced Audio Distribution Profile)

PB DL: Compatibilidade com o perfil de acesso à lista telefónica (PBAP, da sigla em inglês Phonebook Access Profile)

Para cancelar o modo de teste, mantenha Ⓧ SRC premido para desligar o aparelho.

BLUETOOTH® AUX

BLUETOOTH — Áudio

Leitor de áudio via Bluetooth

1 Prima reprobudamente para seleccionar BT AUDIO.
2 Opere o leitor de áudio Bluetooth para iniciar a leitura.

Para No painel frontal

Reprodução / pausa	Prima 6 ▶II
Seleccionar um grupo ou pasta	Prima ▲/▼.
Saltar para trás/para a frente	Prima I◀◀ / ▶▶I.
Retrocesso/avanço rápido	Mantenha I◀◀ / ▶▶I premido.
Função de repetição	Prima 4 Repetidamente.ALL REPEAT, FILE REPEAT, REPEAT OFF
Leitura aleatória	Prima 3 Repetidamente.FOLDER RANDOM, RANDOM OFF
	Mantenha 3 Premido para selecionar	ALL RANDOM.

As operações e as indicações no visor diferem de acordo com a sua disponibilidade no dispositivo conectado.

Preparação:

1 Conecte um leitor de áudio portátil (disponível comercialmente).

Mini ficha estéreo de 3,5 mm com conector em forma de "L" (disponível comercialmente)

2 Prima repeledamente para seleccionar AUX.
3 Ligue o leitor de áudio portátil e inicie a leitura.

Defina o nome do componente AUX

Enquanto escuta um leitor de áudio portátil ligado ao aparelho...

1 Prima o botão de volume para entrar no modo [FUNCTION].
2 Rode o botão de volume para selecionar [ SYSTEM] e, em seguida, prima o botão.
3 Rode o botão de volume para selecionar [ AUX NAME SET] e, em seguida, prima o botão.
4 Rode o botão de volume para fazer uma seleção e, em seguida, prima o botão. AUX (predefinição)/DVD/PORTABLE/GAME/VIDEO/TV
5 Mantenha premido para sair.

Para voltar ao item de definição anterior, prima 9/5

DEFINIÇÕES DE ÁUDIO

Durante a escuta de qualquer fonte...

1 Prima o botão de volume para entrar no modo [FUNCTION].

2 Rode o botão de volume para selecionar [ AUDIO CONTROL] e, em seguida, prima o botão.

3 Gire o botão de volume para fazer uma seleção (consulte a seguinte tabela) e, em seguida, prima o botão.

4 Repita o passo 3 até que o item desejado seja selecionado ou ativado.

5 Mantenha premido para sair.

Para voltar ao item de definição anterior, prima 9/5

Predefinição: XX

SUB-W LEVEL -15	a + 15 (0)	Ajusta o nível de saída do subwoofer.
BASS LEVEL -8	a+8 (+6)	Ajusta o nível a memorizar para cada fonte. (Antes de fazer um ajuste, selecione a fonte que deseja ajustar.)
MID LEVEL -8	a+8 (+5)
TRE LEVEL	-8 a+8 (0)
EQ PRO
BASS ADJUST	BASS CTR FRQ	60/80/ 100/200: Seleciona a frequência central.
	BASS LEVEL	-8 a +8 (+6): Ajusta o nivel.
	BASS Q FACTOR	1.00/1.25/ 1.50 /2.00: Ajusta o fator de qualidade.
	BASS EXTEND	ON: Ativa os graves expandidos.;OFF: Cancela.
MID ADJUST	MID CTR FRQ	0.5K/1.0K/ 1.5K/2.5K: Seleciona a frequência central.
	MID LEVEL -8	a +8 (+5): Ajusta o nivel.
	MID Q FACTOR	0.75/1.00/1.25: Ajusta o fator de qualidade.
TRE ADJUST TRE CTR FRQ	10.0K	/12.5K/15.0K/17.5K: Seleciona a frequência central.
	TRE LEVEL	-8 a +8 (0): Ajusta o nivel.

PRESET EQ DRIVE EQ	____/ TOP40/ POWERFUL/ ROCK/ POPS/ EASY/ JAZZ/NATURAL/ USER: Seleciona um equalizador predefinido adequado ao género musical. (Selecione [USER] para utilizar as definições personalizadas.)[DRIVE EQ] é um equalizador predefinido que reduz o ruído fora do veículo ou veículo de rolamento dos pneus.
BASS BOOST LV1	/LV2/LV3: Seleciona o nível de reforço dos graves preferido.;OFF: Cancela.
LOUDNESS LV1	____/ LV2: Seleciona o seu reforço preferido das frequências baixas e altas para produzir um som equilibrado com um nível de volume baixo.;OFF: Cancela.
SUBWOOFER SET ON	____: Ativa a saída do subwoofer.;OFF: Cancela.
LPF SUBWOOFER THROUGH	____: Todos os sinais são enviados para o subwoofer.;85HZ/ 120HZ/160HZ: Os sinais de áudio com frequências inferiores a 85 Hz/ 120 Hz/ 160 Hz são enviados ao subwoofer.
SUB-W PHASE REVERSE	(180°)/NORMAL(0°): Seleciona a fase da saída do subwoofer de acordo com a saída dos altifalantes para um desempenho ótimo. (Selecionável apenas se uma definição diferente de [THROUGH] estiver selecionada para [LPF SUBWOOFER].)
FADER R15	a F15(0): Ajusta o balanço de saída dos altifalantes frontais e traseiros.
BALANCE L15	a R15(0): Ajusta o balanço de saída dos altifalantes esquerdos e direitos.
VOLUME OFFSET	Para AUX:-8 a +8(0); Para outras fontes-8 a0: Predefine o nível de ajuste do volume de cada fonte. (Selecione a fonte que deseja ajustar antes de efetuar o ajuste.)
SOUND RECNSTR(Reconstrução do som)	ON: Cria um som realístico compensando os componentes de alta frequência e restaurando o tempo de subida da forma de onda que são perdidos na compressão de dados de áudio.;OFF: Cancela.

- [SUB-W LEVEL]/ [SUBWOOFER SET]/ [LPF SUBWOOFER]/ [SUB-W PHASE] só é selecionável se [SWITCH PREOUT] estiver definido para [SUB-W. (→ 4)

- [SUB-W LEVEL]/ [LPF SUBWOOFER]/ [SUB-W PHASE] só é selecionável se [SUBWOOFER SET] estiver definido para [ON].

DEFINIÇÕES DO VISOR

1 Prima o botão de volume para entrar no modo [ FUNCTION].
2 Rode o botão de volume para selecionar [ DISPLAY] e, em seguida, prima o botão.
3 Gire o botão de volume para fazer uma seleção (consulte a seguinte tabela) e, em seguida, prima o botão.
4 Repita o passo 3 até que o item desejado seja selecionado ou ativado.
5 Mantenha premido para sair.
Para voltar ao item de definição anterior, prima Q/5

Predefinição: XX

DIMMER ON	: Escurece a iluminação do visor. ;OFF: Cancela.
BRIGHTNESS 0	—31: Seleciona o seu nível de brilho preferido para a iluminação do visor.
TEXT SCROLL AUTO	/ONCE: Seleciona se é para deslocar automaticamente a informação no visor, ou deslocar uma só vez. ;OFF: Cancela.

MAIS INFORMAÇÕES

Geral

- Este aparelho só pode efetuar a leitura dos seguintes CDs:

- Para as informações detalhadas e notas sobre os ficheiros de áudio que podem ser lidos, consulte o manual no seguinte website: www.kenwood.com/cs/ce/audiofile/

Ficheiros legíveis

• Ficheiros de áudio legíveis: MP3 (.mp3), WMA (.wma), AAC (.m4a)
• Midias de disco legíveis: CD-R/CD-RW/CD-ROM
• Formatos de ficheiro de disco legíveis: ISO 9660 nivel 1/2, Joliet, nome longo de ficheiro.
• Sistema de ficheiros de dispositivo USB legível: FAT12, FAT16, FAT32
  Mesmo que os ficheiros de áudio satisfaçam as normas listadas acima, a leitura pode não ser possível dependendo dos tipos ou condições do suporte ou dispositivo.

Discos não legíveis

• Discos que não são redondos.
• Discos com coloração na superfície de gravação ou discos que estão sujos.
• Discos Graváveis/Regraváveis que não foram finalizados.
• CD de 8 cm. Tentar inserir utilizando um adaptador pode causar um mau funcionamento.

• Este aparelho pode efetuar a leitura de ficheiros MP3/WMA/AAC/WAV armazenados num dispositivo de classe de armazenamento em massa USB.
• Não é possível conectar um dispositivo USB através de um concentrador USB.
• Conexão dum cabo cujo comprimento total seja mais longo que 5 m pode resultar numa leitura anormal.
• Este aparelho não reconhece um dispositivo USB com uma voltagem diferente de 5 V e com mais do que 1 A.

Sobre KENWOOD Music Editor Light e KENWOOD Music Control

• Este aparelho suporta a aplicação de KENWOOD Music Editor Light para PC e a aplicação KENWOOD Music Control para Android™.
• Ao efetuar a leitura de ficheiros de áudio com dados de canção adicionados com KENWOOD Music Editor Light ou KENWOOD Music Control, pode procurar ficheiros de áudio por Género, Artista, Álbum, Lista de leitura e Canção.
• KENWOOD Music Editor Light e KENWOOD Music Control estão disponíveis no seguinte website: www.kenwood.com/cs/ce/

MAIS INFORMAÇÕES

Sobre iPod/iPhone

Made for

• iPod touch (2nd, 3rd, 4th, e 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th e 7th generation)
• iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C
• Para a lista de compatibilidade e versões de software mais recenes de iPhone/iPod, veja o seguinte: www.kenwood.com/cs/ce/ipod
• Não é possível operar o iPod se "KENWOOD" ou "estiver visualizado no iPod.

Sobre o dispositivo Android

• Este aparelho suporte Android SO 4.1 e acima.
• Alguns dispositivos Android (com SO 4.1 e acima) podem não suportar totalmente Android Open Accessory (AOA) 2.0.
• Se o seu dispositivo Android suportar tanto dispositivos de armazenamento em massa como AOA 2.0, este aparelho efetuará a reprodução sempre através de AOA 2.0 com prioridade.
• Para mais informações e a última lista de compatibilidade, consulte: www.kenwood.com/cs/ce/

Sobre Bluetooth

• Dependendo da versão Bluetooth do dispositivo, pode não ser possível conectar alguns dispositivos Bluetooth a este aparelho.
• Este aparelho pode não funcionar com alguns dispositivos Bluetooth.
• As condições do sinal variam dependendo dos arredores.
• Para mais informações sobre Bluetooth, visite o seguinte website: www.kenwood.com/cs/ce/

DETEÇÃO E SOLUÇÃO DE PROBLEMAS

Sintoma Solução

Geral	O som não pode ser ouvido.	Ajuste o volume para o nível ideal.Verifique os cabos e conexões.
	"MISWIRING CHECK WIRING THEN PWR ON" aparece.	Desligue a alimentação e, em seguida, certifique-se de que os terminais dos fios de altifalante estão adequadamente isolados.Ligue a alimentação novamente.
	"PROTECTING SEND SERVICE" aparece. Envie o aparelho para o centro de serviço mais próximo.
	O som não pode ser ouvido.O aparelho não é ligado.A informação que aparece no visor está incorreta.	Limpe os conectores. (→2)
	O aparelho não funciona de todo.	Reinicie o aparelho. (→3)
Rádio	A recepção do rádio está má.Um ruído estático é produzido ao escutar rádio.	Verifique a conexão da antena.Puxe a antena até o fim.
CD /USB/iPod	O disco não é ejetado.	Mantenha ▲ premido para ejetar o disco forçosamente. Tenha o cuidado para evitar que o disco caia ao ser ejetado. Se isso não resolver o problema, reinicie o aparelho. (→3)
	É gerado um ruído. Salte para outra faixa ou mude o disco.
	As faixas não são lidas pela ordem esperada.	A ordem de leitura é determinada no momento em que os ficheiros são guardados.
	"READING" está a piscar. Não utilize demasiados níveis hierárquicos ou pastas.
	A indicação de tempo de leitura decorrido não é correta.	É causado pelo modo como as faixas são gravadas.
	Os caracteres não são representados corretamente (por exemplo, o nome do álbum).	Este aparelho só pode visualizar letras maiúsculas, números e um número limitado de símbolos. Também é possível visualizar letras cirílicas maiúsculas se [PYCCKII] estiver selecionado. (→4)

DETEÇÃO E SOLUÇÃO DE PROBLEMAS

Sintoma Solução

CD / USB / iPod	"NA FILE" Certifique-se de que o disco contém ficheiros de áudio suportados.(→15)
	"NO DISC" Insira um disco legível na abertura de carregamento.
	"TOC ERROR" Certifique-se de que o disco está limpo e adequadamente inserido.
	"PLEASE EJECT" Reinicie o aparelho. Se isso não resolver o problema, consulte o seu centro de serviço mais próximo.
	"READ ERROR" Copie os ficheiros e pastas para o dispositivo USB de novo. Se isso não resolver o problema, reinicie o dispositivo USB ou utilize outro dispositivo USB.
	"NO DEVICE" Conecte um dispositivo USB, e mude novamente a fonte para USB.
	"COPY PRO" Está a ser lido um ficheiro protegido contra cópia.
	"NA DEVICE" Conecte um dispositivo USB suportado e, em seguida, verifique as conexões.
	"NO MUSIC" Conecte um dispositivo USB que contenha ficheiros de áudio legíveis.
	"iPod ERROR" Volte a conectar o iPod.Reinicialize o iPod.
ANDROID	Não é possível ouvir o som durante a reprodução.Apenas o som é gerado pelo dispositivo Android.Volte a ligar o dispositivo Android.Se estiver em [ HAND MODE], lance qualquer aplicação de leitura de multimédia no dispositivo Android e inicie a reprodução.Se estiver em [ HAND MODE], lance novamente a aplicação de leitura de multimédia atual ou utilize outra aplicação de leitura de multimédia.Reinicie o dispositivo Android.Se isto não resolver o problema, o dispositivo Android ligado não é capaz de direcionar o sinal de áudio para o aparelho. (→16)

Sintoma Solução

ANDROID	A reprodução não pode ser feita em [BROWSE MODE].	Certifique-se de que KENWOOD MUSIC PLAY APP está instalado no dispositivo Android. (→7)Volte a ligar o dispositivo Android e faça a definição apropriada em [ANDROID SETUP]. (→7)Se isto não resolver o problema, o dispositivo Android ligado não suporta [BROWSE MODE]. (→16)
	"NO DEVICE" ou "READING" está a piscar.	Desative as opções do desenvolvedor no dispositivo Android.Volte a ligar o dispositivo Android.Se isto não resolver o problema, o dispositivo Android ligado não suporta [BROWSE MODE]. (→16)
	A reprodução está intermitente ou o som salta.	Desative o modo de economia de energia no dispositivo Android.
	"ANDROID ERROR" / "NA DEVICE"	Volte a ligar o dispositivo Android.Reinicie o dispositivo Android.
Bluetooth ®	Nenhum dispositivo Bluetooth foi detetado.	Repita a procura a partir do dispositivo Bluetooth.Reinicie o aparelho. (→3)
	O emparelhamento Bluetooth não pôde ser realizado.	Certifique-se de que introduziu o mesmo código PIN tanto para o aparelho como para o dispositivo Bluetooth.Apague a informação de emparelhamento do aparelho e do dispositivo Bluetooth e, em seguida, realize o emparelhamento de novo. (→8)
	Ouve-se eco ou ruído durante uma conversação telefónica.	Ajuste a posição da unidade do microfone. (→8)Verifique a definição [ ECHO CANCEL ]. (→9)
	A qualidade do som do telefone não está boa.	Reduza a distância entre o aparelho e o dispositivo Bluetooth.Mova o carro para um local onde a recepção do sinal seja melhor.

DETEÇÃO E SOLUÇÃO DE PROBLEMAS

Sintoma		Solução
Bluetooth a	O método de chamada por voz não foi bem-sucedido.	Utilize o método de chamada por voz em um ambiente mais quieto.Reduza a distância do microfone ao falar o nome.Certifique-se de que utiliza a mesma voz da etiqueta de voz registada.
	O som é interrompido ou salta durante a leitura de um leitor áudio Bluetooth.	Reduza a distância entre o aparelho e o leitor de áudio Bluetooth.Desligue e volte a ligar a alimentação do aparelho e, em seguida, tente conectar de novo.Outros dispositivos Bluetooth podem estar a tentar a conexão com o aparelho.
	Não é possível controlar o leitor de áudio Bluetooth conectado.	Verifique se o leitor de áudio Bluetooth conectado suporta o perfil de controlo remoto de áudio/video (AVRCP). (Consulte o manual de instruções dos seu leitor de áudio.)Desconecte e conecte o leitor Bluetooth de novo.
	“DEVICE FULL”	O número de dispositivos registados atingiu o limite permissível. Tente de novo depois de apagar um dispositivo desnecessário. (→12 , DEVICE DELETE)
	“N/A VOICE TAG”	Certifique-se de que utiliza a mesma voz da etiqueta de voz registada.
	“NOT SUPPORT”	O telefone conectado não suporta a função de Reconhecimento de Voz.
	“NO ENTRY” / “NO PAIR”	Não há dispositivo registado conectado/encontrado via Bluetooth.
	“ERROR”	Repita a operação. Se “ERROR” aparecer de novo, verifique se o dispositivo suporta a função que tentou executar.
	“NO INFO” O dispositivo Bluetooth não pode obter informações de contato.
	“HF ERROR XX” / “BT ERROR”	Reinicie o aparelho e tente a operação de novo. Se isso não resolver o problema, consulte o seu centro de serviço mais próximo.

ESPECIFICAÇÕES

Sintonizador	FM Gama de frequência 87,5 MHz — 108,0 MHz (espaço de 50 kHz)
	Sensibilidade útil (S/N = 26 dB) 0,71 μV/75 Ω
	Sensibilidade de repouso (DIN S/N = 46 dB)	2,0 μV/75 Ω
	Resposta de frequência (±3 dB) 30 Hz — 15 kHz
	Relação sinal/ruído (MONO) 64 dB
	Separação de estéreo (1 kHz) 40 dB
	MW Gama de frequência 531 kHz — 1 611 kHz (espaço de 9 kHz)
	Sensibilidade útil (S/N = 20 dB) 28,2 μV
	LW Gama de frequência 153 kHz — 279 kHz (espaço de 9 kHz)
	Sensibilidade útil (S/N = 20 dB) 50 μV
Leitor de CD	Díodo laser GaAlAs
	Filtro digital (D/A) 8 Sobreamostragem óctupla
	Velocidade de rotação 500 rpm — 200 rpm (CLV)
	Modulação e vibração Abaixo do limite mensurável
	Resposta de frequência (±1 dB) 20 Hz — 20 kHz
	Distorção harmónica total (1 kHz) 0,01 %
	Relação sinal/ruído (1 kHz)	105 dB
	Gama dinâmica	90 dB
	Separação de canais	85 dB
	Descodificador MP3	Em conformidade com MPEG-1/2 Audio Layer-3
	Descodificação WMA	Em conformidade com Windows Media Audio
	Descodificador AAC	AAC-LC ficheiros “.m4a”

ESPECIFICAÇÕES

USB	Padrão USB USB 1.1, USB 2.0 (Velocidade Máxima)
	Sistema de ficheiros FAT12/ 16/ 32
	Corrente de consumo máxima CC 5 V ===1 A
	Descodificador MP3 Em conformidade com MPEG-1/2 Audio Layer-3
	Descodificação WMA Em conformidade com Windows Media Audio
	Descodificador AAC AAC-LC ficheiros “.m4a”
	Descodificação WAV PCM Linear
Bluetooth	Versão Bluetooth Ver.2.1+EDR / Bluetooth 3.0
	Gama de frequência 2,402 GHz — 2,480 GHz
	Potência de saída Classe de potência 2, +4 dBm (MAX), 0 dBm (AVE)
	Alcance máximo de comunicação Linha de vista aprox. 10 m
	Perfil HFP, da sigla em inglês Hands-Free Profile (Perfil Mãos-Livres)SPP, da sigla em inglês Serial Port Profile (Perfil de porta série)PBAP, da sigla em inglês Phonebook Access Profile (Perfil de acesso à lista telefónica)A2DP, da sigla em inglês Advanced Audio Distribution Profile (Perfil de distribuição avançada de áudio)AVRCP, da sigla em inglês Audio/Video Remote Control Profile (Perfil de controlo remoto de áudio/video)
Auxiliar	Resposta de frequência ( ± 3 dB) 20 Hz — 20 kHz
	Voltagem máxima de entrada 1 000 mV
	Impedância de entrada 30 k Ω

Áudio	Potência máxima de saída	50 W × 4
	Potência de largura de banda total	22 W × 4 (pelo menos 1% THD)
	Impedância do altifalante	4 Ω — 8 Ω
	Ação de tonalidade	Graves	200 Hz ±8 dB
		Médios	2,5 kHz ±8 dB
		Agudos	12,5 kHz ±8 dB
	Nível de preout/Carga (CD)	2 500 mV/10 kΩ
	Impedância de preout	≤ 600 Ω
Geral	Voltagem de funcionamento	14,4 V (10,5 V a 16 V permissível)
	Consumo máximo de corrente	10 A
	Intervalo da temperatura de funcionamento	0°C — +40°C
	Dimensões da instalação (L × A × P)	182 mm × 53 mm × 159 mm
	Peso	1,3 kg

Sujeito a modificações sem aviso prévio.

Aviso

• Este aparelho só pode ser utilizado com um fornecimento de energia de CC de 12 V, com terra negativa.
• Desconecte o terminal negativo da bateria antes de efetuar as conexões e montagem.
• Não conecte o fio da bateria (amarelo) e o fio da ignição (vermelho) ao chassis do automóvel ou fio terra (preto) para prevenir um curto-circuito.
• Isole os fios não conectados com fita de vinilo para prevenir um curto-circuito.
• Certifique-se de aterrar este aparelho ao chassis do automóvel de novo após a instalação.

▲ Cuidado

• Para o propósito de segurança, encarregue as ligações e a montagem a profissionais. Consulte o revendedor de áudio para automóveis.
• Instale este aparelho na consola do seu automóvel. Não torque nas partes de metal deste aparelho durante e logo após a utilização do aparelho. As partes de metal, tal como o dissipador de calor e a caixa ficam muito quentes.
• Não conecte os fios ⊖ dos altifalantes ao chassis do automóvel ou fio terra (preto), nem os conecte em paralelo.
• Monte o aparelho num ângulo inferior a 30°.
• Se a cablagem do seu automóvel não tiver um terminal de ignição, ligue o fio de ignição (vermelho) ao terminal na caixa de fusíveis do automóvel que forneça uma energia de CC de 12 V e que seja ligado e desligado pela chave de ignição.
• Mantenha todos os cabos longe das partes metálicas de dissipação de calor.
• Depois que o aparelho tiver sido instalado, verifique se as lâmpadas de stop, os pisca-piscas, os limpa para-brisas, etc. do automóvel estão funcionando corretamente.
• Se o fusível queimar-se, primeiro certifique-se de que os fios não estão em contato com o chassis do automóvel e, em seguida, substitua o fusível por um novo com a mesma capacidade.

Processo básico

1 Retire a chave do interruptor de ignição e, em seguida, desconecte o terminal ⊖ da bateria do automóvel.
2 Conecte os fios adequadamente.
Consulte a seção de conexão da cablagem. ( →21)
3 Instale o aparelho no seu automóvel.
Consulte a seção de instalação do aparelho (montagem no tablier).
4 Conecte o terminal ⊖ da bateria do automóvel.
5 Reinicie o aparelho. (→3)

Instalação do aparelho (montagem no tablier)

Como retirar o aparelho

1 Destaque o painel frontal.
2 Ajuste o pino pegador nas chaves de extração nos orifícios em ambos lados da placa de guarnição e, em seguida, puxe-o.
3 Insira as chaves de extração profundamente nas aberturas em cada lado e, em seguida, siga as setas mostradas à direita.

Lista de peças para instalação

(A) Painel frontal

(×1)
(B) Placa de guarnição

(×1)
(C) Gaveta para montagem

(×1)
(D) Cablagem

(E) Chave de extração

(×2)

Declaração de conformidade relativa à Directiva R&TTE 1999/5/EC

Declaração de conformidade relativa à Directiva EMC 2004/108/CE

Declaração de conformidade relativa à Directiva RoHS 2011/65/EU

Fabricante:

JVC KENWOOD Corporation

3-12,Moriya-cho,Kanagawa-ku,Yokohama-shi,Kanagawa,221-0022,Japan

Representante na UE:

JVCKENWOOD NEDERLAND B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, Holanda

English

JVC KENWOOD declara que este KDC-BT35U está conforme com os requisitos essenciais e outras disposições da Directiva 1999/5/CE.

Polska
