Tipo de producto	Autorradio CD/MP3/WMA con Bluetooth
Marca	Kenwood
Modelo	KDC-BT35U
Dimensiones (L x A x P)	182 x 53 x 99 mm (estándar 1 DIN)
Peso	Aproximadamente 1,0 kg
Alimentación	12 V CC (masa negativa)
Potencia de salida	4 x 50 W (máx)
Formatos de audio compatibles	CD, CD-R/RW, MP3, WMA, AAC, WAV
Conectividad	Bluetooth (manos libres, streaming de audio), USB frontal, entrada AUX frontal
Radio	FM/AM, RDS, 24 emisoras preajustadas
Pantalla	LCD retroiluminado (visualización de información de pista y radio)
Funciones Bluetooth	Llamada manos libres, transmisión de audio, comando de voz (compatible con Siri/Google Now)
Entrada USB	Sí (frontal, compatible con iPod/iPhone)
Entrada AUX	Sí (frontal, conector de 3,5 mm)
Salidas	2 x RCA preamplificador (delantero/trasero o subwoofer configurable)
Funciones de sonido	Ecualizador de 13 bandas, Bass Boost, Loudness, Filtro paso alto/paso bajo
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar productos químicos
Seguridad	Fusible de protección (tipo ATO 15A), panel frontal extraíble
Piezas de repuesto y reparabilidad	Antena, cables, panel de repuesto; se recomienda reparación por profesional
Accesorios incluidos	Control remoto (RC-405), soporte de montaje, mazo de cables, micrófono externo

Preguntas frecuentes - KDC-BT35U KENWOOD

¿Cómo emparejar mi teléfono por Bluetooth?

Asegúrese de que el Bluetooth de su teléfono esté activado. En el autorradio, presione el botón SRC para seleccionar el modo Bluetooth, luego mantenga presionado VOL para iniciar la búsqueda. Seleccione 'KDC-BT35U' en la lista de dispositivos de su teléfono. Si se solicita, confirme el código de emparejamiento mostrado.

¿Cómo ajustar la hora en el autorradio?

Presione el botón MENU para acceder a los ajustes. Gire la perilla de volumen para seleccionar 'Clock' (reloj) y presione para confirmar. Use los botones 4 y 6 para ajustar las horas y los minutos. Confirme con la perilla.

¿Qué hacer si el autorradio no enciende?

Verifique primero el fusible ubicado en la parte trasera del aparato (reemplácelo por uno idéntico de 15A). Asegúrese de que las conexiones de alimentación (12V permanente y 12V conmutado) estén correctamente conectadas. Finalmente, pruebe la masa (cable negro). Si el problema persiste, consulte a un instalador profesional.

¿Cómo restablecer el autorradio a los ajustes de fábrica?

Presione el botón de reinicio (reset) ubicado en la parte frontal, generalmente accesible al retirar el panel. Use un bolígrafo para presionarlo brevemente. El aparato se reiniciará con los ajustes predeterminados.

¿Qué formatos de audio son reproducibles a través de USB?

El autorradio reproduce archivos MP3, WMA, AAC y WAV almacenados en una memoria USB formateada en FAT16 o FAT32. Los archivos protegidos por DRM no son compatibles. El número máximo de archivos por carpeta es de 255.

¿Cómo configurar los altavoces traseros como subwoofer?

En el menú de audio, seleccione 'Speaker Set'. Configure 'Rear/Sub' en 'Subwoofer'. Luego puede ajustar el nivel y la frecuencia de corte del subwoofer mediante las opciones 'Subwoofer Level' y 'Subwoofer Frequency'.

El control remoto incluido no funciona, ¿qué hacer?

Reemplace la pila de botón (tipo CR2025) abriendo el compartimento en la parte trasera del control remoto. Asegúrese de que ningún obstáculo bloquee el sensor IR en el panel frontal del autorradio. Si el problema persiste, el control remoto puede estar defectuoso.

¿Puedo conectar un amplificador externo?

Sí, el autorradio dispone de dos salidas RCA preamplificador (delantero y trasero/subwoofer). Conecte su amplificador a estas salidas. El nivel de salida se ajusta en el menú 'Audio' → 'Preout'.

¿Cómo activar la función de llamada manos libres?

Una vez que el teléfono esté emparejado por Bluetooth, las llamadas entrantes se redirigen automáticamente al autorradio. Use el botón VOL para contestar o colgar. El micrófono externo debe instalarse para una calidad óptima.

El sonido se distorsiona o es bajo, ¿qué verificar?

Verifique primero los ajustes del ecualizador (EQ) – restablézcalo a plano. Asegúrese de que los altavoces no estén en cortocircuito y que su impedancia sea la adecuada (generalmente 4 ohmios). Ajuste el nivel de volumen y desactive el Loudness si es necesario.

MANUAL DE USUARIO KDC-BT35U KENWOOD

MANUAL DE INSTRUCCIONES

RECEPTOR DE CD

Información acerca de la eliminación de equipos eléctricos, electrónicos y baterías al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos)

Los productos y las baterías con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos.

Los equipos eléctricos, electrónicos y baterías al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes.

Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

Nota: El símbolo "Pb" debajo del (contenedor con ruedas tachado) en baterías indica que dicha batería contiene plomo.

La marca para los productos que utilizan láser

Esta etiqueta está colocada en el chasis e indica que el componente funciona con rayos láser de clase1. Esto significa que el aparato utiliza rayos láser considerados como de clase débil. No existe el peligro de que este aparato emita al exterior una radiación peligrosa.

ANTES DEL USO 2
PUNTOS BÁSICOS 3
PROCEDIMIENTOS INICIALES 3
RADIO	5
CD / USB / iPod / ANDROID 6
BLUETOOTH®	8
AUX	13
AJUSTES DE AUDIO 14
AJUSTES DE VISUALIZACIÓN 15
MÁS INFORMACIÓN 15
LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS 16
ESPECIFICACIONES	18
INSTALACIÓN / CONEXIÓN 20

Advertencia

No utilice ninguna función que pueda desviar su atención mientras está conduciendo el vehículo.

Precaución

Ajuste del volumen:

• Ajuste el volumen a un nivel que le permita oír los ruidos del exterior para impedir accidentes.
• Antes de reproducir fuentes digitales, baje el volumen para evitar que el repentino aumento del nivel de salida cause daños a los altavoces.
• Evite el uso de dispositivos externos cuando puedan afectar la seguridad de conducción.
• Asegúrese de tener una copia de respaldo de todos los datos importantes. No aceptamos responsabilidad alguna por la pérdida de los datos grabados.
• Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.
• Si ocurre un error de disco debido a la condensación en el lente láser, extraiga el disco y espere hasta que se evapore la humedad.
• La clasificación USB se encuentra en la unidad principal. Para verla, desprenda la placa frontal. (→ 3)

General:

Cómo leer este manual

• Las operaciones se explican utilizando principalmente los botones de la placa frontal.
• En este manual, se utilizan visualizaciones en inglés para las explicaciones.
• [XX] indica los elementos seleccionados.
• (→XX) significa que hay información disponible en la página indicada.

Mantenimiento

Limpieza de la unidad: Limpie la suciedad de la placa frontal con un paño suave o paño de silicona seco.

Limpieza del conector: Desmonte la placa frontal y limpie el conector con un palillo de algodón, teniendo cuidado de no dañarlo.

Cómo manipular los discos:

• No toque la superficie de grabación del disco.
• No pegue cinta etc. sobre el disco ni utilice un CD con cinta pegada sobre él.
• No utilice accesorios para el disco.
• Limpie desde el centro del disco hacia el exterior.
• Limpie el disco con un paño seco o de silicona. No utilice disolventes.
• Cuando extraiga los discos de esta unidad, tire de estos en sentido horizontal.

- Antes de insertar un disco, quite las rebabas de los bordes del orificio central y del borde exterior.

Conector (en el reverso de la placa frontal)

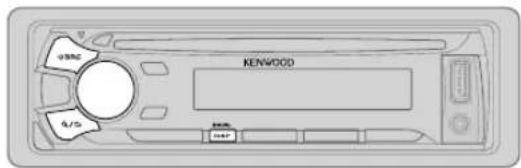

PUNTOS BÁSICOS

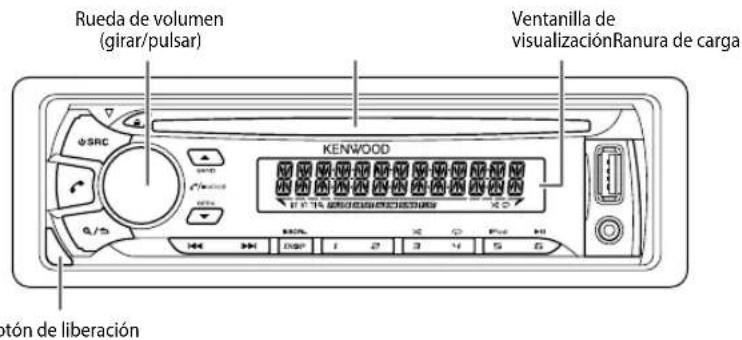

Placa frontal

También se borrarán los ajustes preestablecidos por usted.

Para En la placa frontal

Encender la unidad	Pulse Ⓧ SRC.• Pulse y mantenga pulsado para apagar la unidad.
Ajustar el volumen Gire la rueda de volumen.
Seleccionar una fuente	Pulse Ⓧ SRC repetidamente.
Cambiar la información en pantalla	Pulse DISP SCRL repetidamente.• Pulse y mantenga pulsado para desplazar la información en pantalla.

PROCEDIMIENTOS INICIALES

Seleccione el idioma de visualización y cancele la demostración

Cuando enciende la unidad (o después de reinicializarla) la pantalla muestra: "SEL LANGUAGE"→"PRESS"→VOLUME KNOB"

1 Gire la rueda de volumen para seleccionar [ ENG] (inglés) o [RUS] (ruso) y, a continuación, púlsela.

Se selecciona [ ENG] para la configuración inicial.

A continuación, en la pantalla se muestra: "CANCEL DEMO" "PRESS"→ "VOLUME KNOB".

2 Pulse la rueda de volumen.
Se selecciona [ YES] para la configuración inicial.
3 Pulse de nuevo la rueda de volumen.

Aparece "DEMO OFF".

Puesta en hora del reloj

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar [ CLOCK] y luego púlsela.
3 Gire la rueda de volumen para seleccionar [CLOCK ADJUST] y luego púlsela.
4 Gire la rueda de volumen para realizar los ajustes y, a continuación, púlsela. Día→ Hor→ Minutos

PROCEDIMIENTOS INICIALES

5 Gire la rueda de volumen para seleccionar [ CLOCK FORMAT] y luego púlsela.
6 Gire la rueda de volumen para seleccionar [ 12H] o [24H] y, a continuación, púlsela.
7 Para salir, pulse y mantenga pulsado .Q/5

Para volver al elemento de ajuste anterior, pulse Q/5

Mientras se está visualizando la pantalla del reloj...

Pulse y mantenga pulsado para ingresar directamente en el modo de ajuste del reloj.

A continuación, realice los pasos 4 anteriores y ponga el reloj en hora.

3 Configuración de los ajustes iniciales

1 Pulse debridas veces para ingresar a STANDBY.
2 Pulse la rueda de volumen para ingresar en [FUNCTION].
3 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.
4 Repita el paso 3 hasta que se seleccione o active el elemento deseado.
5 Para salir, pulse y mantenga pulsado .Q/5

Para volver al elemento de ajuste anterior, pulse Q/3

Predeterminado: XX

AUDIO CONTROL
SWITCH PREOUT	REAR/SUB-W : Selecciona cuando hay altavoces traseros o un subwoofer conectados a los terminales de salida de línea de la parte posterior (mediante un amplificador externo).
SP SELECT OFF	____/5/4/ 6 × 9/6/ OEM: Selecciona de acuerdo con el tamaño de los altavoces (5 pulgadas o 4 pulgadas, 6×9 pulgadas o 6 pulgadas) o altavoces OEM para un rendimiento óptimo.
TUNER SETTING
PRESET TYPE	NORMAL:Memoriza una emisora para cada botón predefinido de cada banda (FM1/ FM2/ FM3/ MW/ LW). ;MIX:Memoriza una emisora para cada botón predefinido independientemente de la banda seleccionada.

KEY BEEP	ON: Activa el tono de pulsación de teclas. ; OFF: Se desactiva.
SOURCE SELECT
BUILT-IN AUX	ON: Habilita AUX en la selección de la fuente. ; OFF: Se deshabilita. (→ 13)
P-OFF WAIT	Se aplica sólo cuando se desactiva el modo de demostración.Ajusta el tiempo a transcurrir para el apagado automático de la unidad (en modo en espera) para ahorrar energía de la batería.20M: 20 minutos;40M: 40 minutos;60M: 60 minutos;WAITTIME — — —: Se cancela
CD READ 1	_: Distingue automáticamente entre disco de archivos de audio y CD de música. ;2: Reproduce a la fuerza un disco como CD de música. No se puede escuchar el sonido si se reproduce un disco de archivo de audio.
F/W UPDATE
UPDATE SYSTEM / UPDATE BT
F/W UP xx.xx	YES: Se empieza a actualizar el firmware. ; NO Se cancela (la actualización no se activa).Para obtener información sobre cómo actualizar el firmware, consulte:www.kenwood.com/cs/ce/
CLOCK
CLOCK DISPLAY	ON: La hora del reloj siempre se visualiza en la pantalla cuando la unidad está apagada. ;OFF: Se cancela.
ENGLISH	El idioma seleccionado se utiliza como idioma de visualización para |FUNCTION| y la información de la etiqueta (nombre de la carpeta, nombre del archivo, título de la canción, nombre del artista, nombre del álbum), si es aplicable.
PYCCKII

RADIO

Búsqueda de una emisora

1 Pulse (beparidas veces para seleccionar TUNER.
2 Pulse repetidas veces para BANDccionar FM1/FM2/FM3/MW/LW.
3 Pulse |◀◀/▶▶| para buscar una emisora.
- Para cambiar el método de búsqueda con |◀◀/▶▶|: Pulse ▼ SEEK repetidamente.

AUTO1 : Realiza automáticamente la búsqueda de una emisora.

AUTO2 : Busca una emisora presintonizada.

MANUAL : Buscar manualmente una emisora.

• Para programar una emisora: Pulse y mantenga pulsado uno de los botones numéricos (1 a 6).
• Para seleccionar una emisora programada: Pulse uno de los botones numéricos (1 a 6).

Otros ajustes

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
4 Para salir, pulse y mantenga pulsado .Q/

Para volver al elemento de ajuste anterior, pulse Q/5

TUNER SETTING

LOCAL SEEK	ON: Busca solo emisoras con buena recepción de señal. ;OFF: Se cancela.Los ajustes realizados se aplican solo a la fuente/emisora seleccionada. Una vez que se cambie la fuente/emisora, es necesario volver a realizar los ajustes.
AUTO MEMORY	YES: Memorización automática de 6 emisoras con buena señal de recepción. ;NO: Se cancela.Solo puede seleccionarse si selecciona previamente [NORMAL] en [PRESET TYPE]. (→4)
MONO SET ON	: Mejora la recepción de FM pero se puede perder el efecto estéreo. ;OFF: Se cancela.
NEWS SET	ON: Si estuviera disponible, la unidad cambiará temporalmente al Noticiero. ;OFF: Se cancela.
REGIONAL	ON: Cambia a otra emisora sólo en la región específica que utiliza el control "AF".;OFF: Se cancela.
AF SET	ON: Cuando la recepción actual es deficiente, busca automáticamente otra emisora que transmita el mismo programa en la misma red Radio Data System con mejor recepción de señal. ;OFF: Se cancela.
TI	ON: Permite que la unidad cambie temporalmente a Información sobre el tráfico, si está disponible ("TI" se enciende). ;OFF: Se cancela.
PTY SEARCH	Pulse la rueda de volumen para ingresar a la selección del idioma de la función PTY. Gire la rueda de volumen para seleccionar el idioma de la función PTY (ENGLISH/ FRENCH/ GERMAN), y luego púlsela.Selecciona el tipo de programa disponible (véase lo siguiente) y, a continuación, pulse |◀◀ / ▶▶▶1 para iniciar.
CLOCK
TIME SYNC	ON: Sincroniza la hora de la unidad con la hora de la emisora Radio Data System. ;OFF: Se cancela.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] solo se puede seleccionar cuando la banda es FM1/FM2/FM3.
• Tipo de programa disponible:

SPEECH : NEWS, AFFAIRS, INFO (información), SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, DOCUMENT

MUSIC : POP M (música), ROCK M (música), EASY M (música), LIGHT M (música), CLASSICS, OTHER M (música), JAZZ, COUNTRY, NATION M (música), OLDIES, FOLK M (música)

La unidad realizará la búsqueda del tipo de programa categorizado en [SPEECH] o [MUSIC], si está seleccionado.

- Si el volumen se ajusta durante la recepción de la información sobre tráfico, alarma o boletín de noticias, el volumen ajustado queda automáticamente programado. Se aplicará la próxima vez que se active la información sobre el tráfico, alarma o boletín de noticias.

Inicie la reproducción

La fuente cambia automáticamente y se inicia la reproducción.

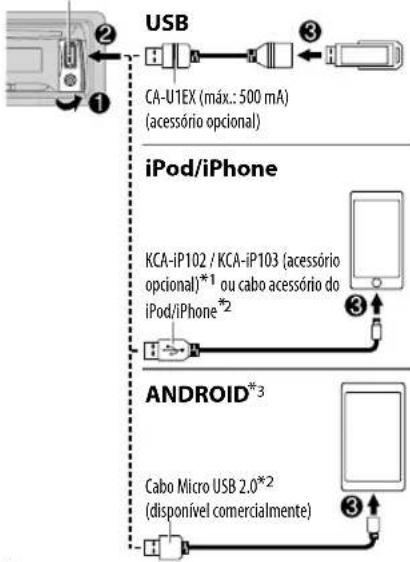

Terminal de entrada USB

*1 KCA-iP102 : Tipo de 30 pines, KCA-iP103 : Tipo Lightning
*2 No deje el cable dentro del vehículo cuando no lo esté utilizando.

Para En la placa frontal
Reproducción / pausa	Pulse6▶II
Retroceder/avanzarrápidamente*4	Pulse y mantenga pulsado1◀◀/▶▶I.
Seleccionar una pista/archivo	Pulse1◀◀/▶▶I.
Seleccionar una carpeta*5	Pulse▲/▼.
Repetir reproducción*6	Pulse4epetidamente.TRACK REPEAT/REPEAT OFF: CD de audioFILE REPEAT/FOLDER REPEAT/REPEAT OFF: Archivo MP3/WMA/AAC/WAV, iPod oANDROIDFILE REPEAT/REPEAT OFF: Archivo KME Light/KMC *7
Reproducción aleatoria*6	Pulse3epetidamente.DISC RANDOM/RANDOM OFF: CD de audioFOLDER RANDOM/RANDOM OFF: Archivo MP3/WMA/AAC/WAV, archivo KME Light/KMC, iPod o ANDROID
	Pulse y mantenga pulsadopara seleccionarALL RANDOM.*8
Seleccionar modo de control	Pulse5epetidamente mientras está en una fuente iPod.MODE ON: Control desde el iPod *9MODE OFF: Control desde la unidad.Mientras está en una fuente ANDROID, (→ 7, [ANDROID SETUP])
Seleccionar Music drive(→ 7, [MUSIC DRIVE])	Pulse5epetidamente.Se iniciará la reproducción de las canciones guardadas en:Memoria interna o externa seleccionada de un smartphone (Clase de almacenamiento masivo).Unidad seleccionada de un dispositivo de múltiples unidades.

*3 Cuando conecte un dispositivo Android, se mostrará "Press [VIEW] to install KENWOOD MUSIC PLAY APP". Siga las instrucciones para instalar la aplicación. Antes de la conexión, también puede instalar la versión más reciente de la aplicación KENWOOD MUSIC PLAY en su dispositivo Android. (→16)
*4 Para ANDROID: Aplicable sólo cuando se selecciona [BROWSE MODE]. (→ ANDROID SETUP)
*5 Para CD: Sólo para archivos MP3/ WMA/AAC. Esto no funciona para iPod/ ANDROID.
*6 Para iPod/ ANDROID: Aplicable sólo cuando se selecciona [MODE OFF]/[BROWSE MODE].
*7 KME Light : KENWOOD Music Editor Light, KMC : KENWOOD Music Control (→15)
*8 Para CD: Sólo para archivos MP3/WMA/AAC.
*9 Aún podrá continuar controlando la reproducción/pausa, salto de archivos, avance rápido o retroceso de archivos desde la unidad.

Seleccionar un archivo de una carpeta/lista

1 Pulse R/5
2 Gire la rueda de volumen para seleccionar una carpeta/lista y luego púlsela.
3 Gire la rueda de volumen para seleccionar un archivo y luego púlsela.

Búsqueda rápida

Si existen numerosos archivos, puede realizar una búsqueda rápida.

Para USB (para archivos KME Light/ KMC):

Pulse ◀◀◀ /▶▶▶ para realizar una búsqueda a un índice de búsqueda por salto predeterminado. (→ [SKIP SEARCH])

Pulse y mantenga pulsado ◀◀◀ / ▶▶▶ para realizar la búsqueda a un índice de 10%. • No aplicable para CD ni archivos MP3/ WMA/AAC/ WAV.

Para iPod:

Puede realizar la búsqueda de un archivo por el primer carácter.

1 Gire rápidamente la rueda de volumen para acceder a la búsqueda de caracteres.
2 Gire la rueda de volumen para seleccionar el carácter.
Para realizar la búsqueda de un carácter distinto de A a Z y 0 a 9, introduzca solamente " *".
3 Pulse I◄◄/ ►►Ipara mover la posición de ingreso.
- Podrá introducir hasta tres caracteres.
4 Pulse la rueda de volumen para iniciar la búsqueda.

• Para volver a la carpeta raíz/ primer archivo/ menú superior, pulse 5 iPod
• Para volver al elemento de ajuste anterior, pulse 9/5
• Para cancelar, pulse y mantenga pulsado 📞/5
• Para iPod, aplicable solo cuando se selecciona [MODE OFF]. (→ 6)
• Para ANDROID, aplicable solo cuando se selecciona [BROWSE MODE]. ( Android SETUP)]

Escuchar Tuneln Radio/ Tuneln Radio Pro/ Aupeo

Mientras escucha Tuneln Radio, Tuneln Radio Pro o Aupeo, conecte el iPod/iPhone al terminal de entrada USB de la unidad.

- La unidad generará el sonido a través de estas aplicaciones.

Otros ajustes

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
4 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse Q/5

Predeterminado: XX

ANDROID SETUP

BROWSE MODE : Control desde la unidad (utilizando la aplicación KENWOOD MUSIC PLAY). ; HAND MODE : Control de otras aplicaciones del reproductor de medios desde el dispositivo Android (sin utilizar la aplicación KENWOOD MUSIC PLAY). No obstante, aún podrá seguir controlando la reproducción/pausa y el salto de archivos desde la unidad.

USB

MUSIC DRIVE DRIVE CHANGE : La siguiente unidad ([DRIVE 1] a [DRIVE 5]) se selecciona automáticamente y se inicia la reproducción. Repita los pasos 1 a 3 para seleccionar las siguientes unidades.

SKIP SEARCH 0.5% /1%/5%/10%: Mientras escucha un iPod, ANDROID o archivo KME Light/KMC, seleccione el índice de búsqueda por salto sobre el total de archivos.

BLUETOOTH®

BLUETOOTH — Conexión

Perfiles Bluetooth compatibles

- Perfil manos libres (HFP)

-Perfil del puerto en serie (SPP)

-Perfil de acceso a la guía telefónica (PBAP)

-Perfil Avanzado de Distribución de Audio (A2DP)

- Perfil de Control Remoto de Audio/Video (AVRCP)

Códecs Bluetooth compatibles

-Códec de sub-banda (SBC)

- Codificador avanzado de audio (AAC)

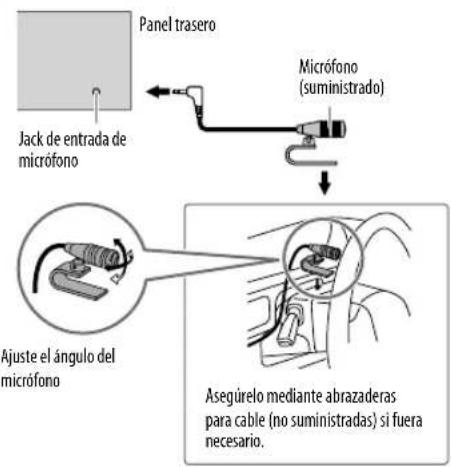

Conecte el micrófono

Empareje el dispositivo Bluetooth

Cuando conecte un dispositivo Bluetooth a la unidad por primera vez, debe emparejar la unidad con el dispositivo.

1 Pulse parrecender la unidad.

2 Busque y seleccione el nombre de modelo de esta unidad (KDC-BT3 *U) en el dispositivo Bluetooth.

Los mensajes "PAIRING" → "PASS XXXXXX" → Nombre del dispositivo → "PRESS" → "VOLUME KNOB" se desplazan en la pantalla.

- En el caso de algunos dispositivos Bluetooth, puede ser necesario ingresar el número de identificación personal (código PIN) inmediatamente después de la búsqueda.

- Véase también el manual suministrado con su dispositivo Bluetooth.

3 Pulse la rueda de volumen para iniciar el emparejamiento.

El mensaje "PAIRING OK" aparece cuando ha finalizado el emparejamiento; "BT" se iluminará cuando se establezca la conexión Bluetooth.

- Pueden registrarse (emparejarse) hasta cinco dispositivos en total.

- Solo es posible conectar a un solo dispositivo Bluetooth a la vez.

- Esta unidad es compatible con Emparejamiento Simple y Seguro (SSP).

- Algunos dispositivos Bluetooth pueden no conectarse automáticamente a la unidad después del emparejamiento. Conecte el dispositivo a la unidad manualmente. Si desea más información, consulte el manual de instrucciones del dispositivo Bluetooth.

- Una vez finalizado el procedimiento, el dispositivo Bluetooth quedará registrado en la unidad aunque la reinicialice. Para borrar el dispositivo emparejado, → 12, [DEVICE DELETE].

- La solicitud de emparejamiento (a través de Bluetooth) se activa automáticamente si hay un iPhone/ iPod touch/dispositivo Android conectado a través del terminal de entrada USB. Para el emparejamiento, pulse la rueda de volumen después de confirmar el nombre del dispositivo.

La solicitud de emparejamiento automático se activa únicamente si:

- Está activada la función Bluetooth del dispositivo conectado.

- La aplicación KENWOOD MUSIC PLAY está instalada en el dispositivo Android.

BLUETOOTH®

BLUETOOTH — Teléfono móvil

Recibir una llamada

Cuando se recibe una llamada entrante:

- Todos los botones parpadean

- Si [AUTO ANSWER] está ajustado al tiempo seleccionado, la unidad contesta automáticamente la llamada. (→ 10) Durante una llamada:

- Si apaga la unidad o extrae el panel frontal, la conexión Bluetooth se interrumpe.

Para En la placa frontal

Contestar una llamada	Pulse ◎ la rueda de volumen o uno de los botones numéricos (1 a 6).
Rechazar una llamada	Pulse Ⓧ SRC
Finalizar una llamada	Pulse Ⓧ . Ⓧ SRC
Ajustar el volumen del teléfono [00] a[35] (Predeterminado: [15]*)	Gire la rueda de volumen durante una llamada.Este ajuste no influirá en el volumen del resto de las fuentes.
Cambiar entre los modos manos libres o conversación privada	Pulse ⭕ ante una llamada.Las operaciones pueden variar dependiendo del dispositivo Bluetooth conectado.

* No aplicable para iPhone. Durante una llamada, la unidad ajusta el volumen del teléfono en el iPhone con el de la unidad.

Mejorar la calidad de voz

Mientras habla por teléfono...

1 Pulse la rueda de volumen para ingresar en [FUNCTION].

2 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.

3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.

4 Para salir, pulse y mantenga pulsado .Q/5

Para volver al elemento de ajuste anterior, pulse Q/5

Predeterminado: XX

MIC GAIN	-10—+10(-4): La sensibilidad del micrófono aumenta a medida que aumenta el número.
NR LEVEL	-5—+5(0): Ajuste el nivel de reducción de ruido hasta que el ruido que se escucha durante una conversación telefónica sea mínimo.
ECHO CANCEL	-5—+5(0): Ajuste el tiempo de retardo de cancelación de eco hasta que el eco que escucha durante una conversación telefónica sea mínimo.

BLUETOOTH®

Realice los ajustes para recibir una llamada

1 Pulse para ingresar al modo Bluetooth.
2 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
4 Para salir, pulse y mantenga pulsado Q/5.

Para volver al elemento de ajuste anterior, pulse Q/5.

Predeterminado: XX

SETTINGS

AUTO ANSWER

1 — 30: La unidad contesta automáticamente las llamadas entrantes en el tiempo seleccionado (en segundos). ; OFF: Se cancela.

Realizar una llamada

Puede realizar una llamada desde el historial de llamadas, la guía telefónica o mediante marcación del número. La llamada con marcación por voz también es posible si su teléfono móvil dispone de esta función.

1 Pulse para ingresar al modo Bluetooth.
2 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.
3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.

4 Para salir, pulse y mantenga pulsado .Q/5

Para volver al elemento de ajuste anterior, pulse R/5

CALL HISTORY

1 Presione la rueda de volumen para seleccionar un nombre o un número de teléfono."I" indica llamada recibida, "O" indica llamada realizada, "M" indica llamada perdida.PulsDISP SCRLpara cambiar la categoría de la pantalla (NUMBER o NAME).El mensaje "NO DATA" aparece si no existe un historial de llamadas registrado.2 Pulse la rueda de volumen para llamar.

PHONE BOOK

1 Gire rápidamente la rueda de volumen para acceder al modo de búsqueda alfabética (si la guía telefónica contiene numerosos contactos).Aparece el primer menú (ABCDEFGHIJK).Para pasar al otro menú (LMNOPQRSTUV oWXYZ1 *), pulse ▲ /▼.Gire la rueda de volumen o pulse ◀◀◀ / ▶▶-l para seleccionar la primera letra que desea y, a continuación, pulse la rueda.Seleccione "1" para realizar la búsqueda con números y " *” para realizar la búsqueda con simbolos.2 Gire la rueda de volumen para seleccionar un nombre y, a continuación, pulse la rueda.3 Gire la rueda de volumen para seleccionar un número de teléfono y, a continuación, pulse la rueda para hacer la llamada.Si el teléfono móvil admite PBAP, la guía telefónica del teléfono conectado se transfiere automáticamente a la unidad cuando se realiza el emparejamiento.Los contactos están categorizados como: MO (móvil), HM (casa), OF (oficina), OT (otros), GE (general)Esta unidad puede visualizar solamente letras sin acento. (Las letras acentuadas tal como la "U" se muestra como "U".)

BLUETOOTH®

NUMBER DIAL	1 Gire la rueda de volumen para seleccionar un número (0 a 9) o un carácter (*, #, +).2 Pulse I◀◀ / ▶▶▶▶ para mover la posición de ingreso. Repita los pasos telefónico.1y 2 hasta finalizar el ingreso del número3 Pulse la rueda de volumen para llamar.
VOICE	Pronuncie el nombre del contacto al que desea llamar o el comando de voz para controlar las funciones del teléfono.(→ Realice una llamada mediante reconocimiento de voz)
BATT*	LOW/ MID/FULL: Muestra la carga de la batería.
SIGNAL*	NO SIGNAL/ LOW/ MID/ MAX: Muestra la intensidad de la recepción actual de la señal.

* La funcionalidad depende del tipo de teléfono en uso.

Realice una llamada mediante reconocimiento de voz

1 Pulse y mantenga pulsado para activar el teléfono conectado.
2 Pronuncie el nombre del contacto al que desea llamar o el comando de voz para controlar las funciones del teléfono.
- Las características de reconocimiento de voz compatibles varían según el teléfono. Si desea más información, consulte el manual de instrucciones del teléfono conectado.
- Esta unidad también es compatible con las funciones de asistente personal inteligente de iPhone.

Eliminar un contacto

1 Pulse para ingresar al modo Bluetooth.
2 Gire la rueda de volumen para seleccionar [ CALL HISTORY] y luego púlsela.
3 Gire la rueda de volumen para seleccionar un contacto.
4 Pulse y mantenga pulsada la rueda de volumen para ingresar en el modo de borrado.
5 Gire la rueda de volumen para seleccionar [ DELETE ONE ] o [DELETE ALL ] y luego púlsela.

DELETE ONE: El nombre o número de teléfono seleccionado en el paso3 se elimina.

DELETE ALL: Todos los nombres o números de teléfono de [CALL HISTORY] del paso 2 se borran.

6 Gire la rueda de volumen para seleccionar [ YES] y luego púlsela.

7 Para salir, pulse y mantenga pulsado .Q/5

• Para volver al elemento de ajuste anterior, pulse 9/5
• No aplicable para teléfonos móviles compatibles con PBAP.

Ajustes en la memoria

Almacenar un contacto en la memoria

Puede guardar hasta 6 contactos en los botones numéricos (1 a 6).

1 Pulse para ingresar al modo Bluetooth.
2 Gire la rueda de volumen para seleccionar [ CALL HISTORY], [PHONE BOOK], o [NUMBER DIAL] y luego púlsela.
3 Gire la rueda de volumen para seleccionar un contacto o ingrese un número de teléfono. Si se ha seleccionado un contacto, pulse la rueda de volumen para que aparezca el número de teléfono.
4 Pulse y mantenga pulsado uno de los botones numéricos (1 a 6). Aparece "STORED" cuando se almacena un contacto.

Para borrar un contacto de la memoria preajustada, seleccione [NUMBER DIAL] en el paso 2 y almacene un número en blanco.

Realizar una llamada desde la memoria

1 Pulse para ingresar al modo Bluetooth.
2 Pulse uno de los botones numéricos (1 a 6).
3 Pulse la rueda de volumen para llamar.

Aparece "NO MEMORY" si no hay ningún contacto guardado.

BLUETOOTH®

Otros ajustes

1 Pulse la rueda de volumen para ingresar en [FUNCTION].
2 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.
3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.
4 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

BT MODE

PHONE SELECT	Selecciona el teléfono o el dispositivo de audio que desea conectar o desconectar.Al conectarse, aparece “*” delante del nombre del dispositivo.
AUDIO SELECT	• Si desea conectar otro dispositivo Bluetooth, primero deberá desconectar el dispositivo Bluetooth actual.Cuando se desconecte, desaparecerá “*”.
DEVICE DELETE	1 Gire la rueda de volumen para seleccionar el dispositivo a eliminar y, a continuación, púlsela.2 Gire la rueda de volumen para seleccionar [ YES] o [NO] y luego púlsela.
PIN CODE EDIT(0000)	Cambia el código PIN (hasta 6 dígitos).1 Gire la rueda de volumen para seleccionar un número.2 Pulse|◄◄ /►►1 para mover la posición de ingreso.Repita los pasos 1 y2 hasta terminar de ingresar el código PIN.3 Pulse la rueda de volumen para confirmar.
RECONNECT	ON:La unidad restablecerá automáticamente la conexión cuando el dispositivo Bluetooth conectado en último término vuelva dentro del rango. ;OFF: Se cancela.
AUTO PAIRING	ON:La unidad empareja automáticamente el dispositivo Bluetooth compatible (iPhone/ iPod touch/ Dispositivo Android) cuando se lo conecta a través del terminal de entrada USB. Esta función podrá no estar disponible, dependiendo del sistema operativo del dispositivo conectado. ;OFF: Se cancela.
INITIALIZE	YES: Inicializa todos los ajustes Bluetooth (incluyendo el emparejamiento almacenado, directorio telefónico y etc.). ;NO: Se cancela.

Modo de prueba Bluetooth

Puede comprobar la conectividad del perfil compatible entre el dispositivo Bluetooth y la unidad.

- Asegúrese de que no haya ningún dispositivo Bluetooth emparejado.

1 Pulse y mantenga pulsado.

Aparece "PLEASE PAIR YOUR PHONE PIN 0000".

2 Busque y seleccione el nombre de modelo de esta unidad (KDC-BT3*XU) en el dispositivo Bluetooth.

3 Opere el dispositivo Bluetooth para confirmar el emparejamiento.

1 Pulse y mantenga pulsado .
Aparece "PLEASE PAIR YOUR PHONE PIN 0000".
2 Busque y seleccione el nombre de modelo de esta unidad (KDC-BT3*U) en el dispositivo Bluetooth.
3 Opere el dispositivo Bluetooth para confirmar el emparejamiento.

"TESTING" parpadea en la pantalla.

Después de la prueba, aparece el resultado de la conectividad (OK o NG).

PAIRING: Estado de emparejamiento

HF CNT: Compatibilidad con el Perfil Manos Libres (HFP, Hands-Free Profile)

AUD CNT: Compatibilidad con el Perfil de Distribución de Audio Avanzada (A2DP, Advanced Audio Distribution Profile)

PB DL: Compatibilidad con el perfil de acceso a la guía telefónica (PBAP, Phonebook Access Profile)

Para cancelar el modo de prueba, pulse y mantenga pulsado ⏻ SRC para apagar la unidad.

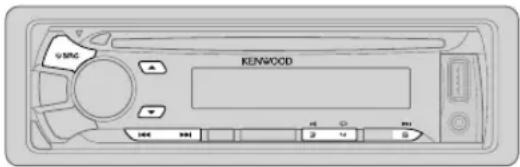

BLUETOOTH® AUX

BLUETOOTH — Audio

Reproductor de audio a través de Bluetooth

1 Pulse repeudas veces para seleccionar BT AUDIO.
2 Opere el reproductor de audio Bluetooth para comenzar la reproducción.

Para En la placa frontal

Reproducción / pausa	Pulse 6 ▶ II
Seleccione un grupo o carpeta	Pulse ▲ / ▼.
Omisión hacia atrás/hacia delante	Pulse |◀◀ / ▶▶|.
Retroceder/avanzar rápidamente	Pulse y mantenga pulsado |◀◀ / ▶▶|.
Repetir reproducción	Pulse 4 repetidamente.ALL REPEAT, FILE REPEAT, REPEAT OFF
Reproducción aleatoria	Pulse 3 repetidamente.FOLDER RANDOM, RANDOM OFF
	Pulse y mantenga pulsado 3 para seleccionar ALL RANDOM.

Las operaciones y las indicaciones en pantalla difieren según su disponibilidad en el dispositivo conectado.

Preparativos:

Seleccione [ON] para [BUILT-IN AUX]. (→ 4)

Comience a escuchar

1 Conecte un reproductor de audio portátil (disponible en el mercado).

Miniclavija estéreo de 3,5 mm con conector en "L" (disponible en el mercado)

2 Pulse repeidas veces para seleccionar AUX.
3 Encienda el reproductor de audio portátil e inicie la reproducción.

Defina el nombre de una entrada auxiliar (AUX)

Mientras escucha un reproductor de audio portátil conectado a la unidad...

1 Pulse la rueda de volumen para ingresar en [ FUNCTION].
2 Gire la rueda de volumen para seleccionar [ SYSTEM] y luego púlsela.
3 Gire la rueda de volumen para seleccionar [ AUX NAME SET] y luego púlsela.
4 Gire la rueda de volumen para seleccionar y luego púlsela. AUX (predeterminado)/DVD/PORTABLE/GAME/VIDEO/TV
5 Para salir, pulse y mantenga pulsado .9/5

Para volver al elemento de ajuste anterior, pulse 9/5

AJUSTES DE AUDIO

Mientras se escucha desde cualquier fuente...

1 Pulse la rueda de volumen para ingresar en [FUNCTION].

2 Gire la rueda de volumen para seleccionar [ AUDIO CONTROL] y luego púlsela.

3 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.

4 Repita el paso 3 hasta que se seleccione o active el elemento deseado.

5 Para salir, pulse y mantenga pulsado .9/5

Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

SUB-W LEVEL -15	a+15 (0)	Ajusta el nivel de salida del subwoofer.
BASS LEVEL -8	a+8 (+6)	Ajusta el volumen a programarse para cada fuente. (Antes de realizar un ajuste, seleccione la fuente que desea ajustar.)
MID LEVEL -8	a+8 (+5)
TRE LEVEL	-8 a+8 (0)
EQ PRO
BASS ADJUST	BASS CTR FRQ	60/80/ 100/200: Seleciona la frecuencia central.
	BASS LEVEL	-8 a +8 (+6 ): Ajusta el nivel.
	BASS Q FACTOR	1.00/1.25/ 1.50' 2.00: Ajusta el factor de calidad.
	BASS EXTEND	ON: Activa la ampliación de graves. ;OFF: Se cancela.
MID ADJUST	MID CTR FRQ	0.5K/1.0K/ 1.5K/2.5K: Seleciona la frecuencia central.
	MID LEVEL -8	a +8 (+5 ): Ajusta el nivel.
	MID Q FACTOR	0.75/1.00/1.25: Ajusta el factor de calidad.
TRE ADJUST TRE CTR FRQ	10.0K / 12.5K/ 15.0K/17.5K: Seleciona la frecuencia central.
	TRE LEVEL	-8 a +8 (0): Ajusta el nivel.

PRESET EQ DRIVE EQ	____/ TOP40/ POWERFUL/ ROCK/ POPS/ EASY/ JAZZ/NATURAL/ USER: Selecciona un eucalizador predefinido adecuado para el género musical. (Seleccione [USER] para utilizar los ajustes personalizados.)[DRIVE EQ] es un eucalizador preajustado que reduce el ruido exterior o el nivel de ruido de los neumáticos.
BASS BOOST LV1	/LV2/LV3: Selecciona su nivel de refuerzo de graves preferido.;OFFSe cancela.
LOUDNESS LV1	____/ LV2: Selecciona los niveles preferidos de refuerzo para frecuencias altasy bajas para producir un sonido bien equilibrado a bajos niveles de volumen.;OFF.Se cancela.
SUBWOOFER SET ON	____: Activa la salida del subwoofer.;OFF: Se cancela.
LPF SUBWOOFER THROUGH	____: Todas las señales se envían al subwoofer.;85HZ/120HZ/160HZ: Las señales de audio con frecuencias inferiores a 85 Hz/ 120 Hz/ 160 Hzse envían al subwoofer.
SUB-W PHASE REVERSE	(180°)/NORMAL(0°): Selecciona la fase de la salida del subwooferde acuerdo con la salida de los altavoces, para lograr un desempeño óptimo.(Puede seleccionarse solo si se seleccionó un ajuste distinto de [THROUGH] para[LPF SUBWOOFER].)
FADER R15	a F15(0): Ajusta el balance de salida de los altavoces trasero y delantero.
BALANCE L15	a R15(0): Ajusta el balance de salida de los altavoces izquierdo y derecho.
VOLUME OFFSET	Para AUX:-8 a +8(0); Para otras fuentes:-8 a0: Predefine el nivel de ajustede volumen para cada fuente. (Antes de realizar el ajuste, seleccione la fuente quedesea ajustar.)
SOUND RECNSTR(Reconstrucción del sonido)	ON: Crea un sonido real compensando los componentes de alta frecuencia yrestableciendo el tiempo de subida de la forma de onda que se pierde en lacompresión de los datos de audio.;OFF: Se cancela.

- [SUB-W LEVEL]/ [SUBWOOFER SET]/ [LPF SUBWOOFER]/ [SUB-W PHASE] solo pueden seleccionarse si [SWITCH PREOUT] está ajustado en [SUB-W]. (→ 4)

- [SUB-W LEVEL]/[LPF SUBWOOFER]/[SUB-W PHASE] solo pueden seleccionarse si [SUBWOOFER SET] está ajustado en [ON].

AJUSTES DE VISUALIZACIÓN

1 Pulse la rueda de volumen para ingresar en [FUNCTION].

2 Gire la rueda de volumen para seleccionar [ DISPLAY] y luego púlsela.

3 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.

4 Repita el paso 3 hasta que se seleccione o active el elemento deseado.

5 Para salir, pulse y mantenga pulsado .Q/S

Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

DIMMER ON	: La iluminación de la pantalla se oscurece. ;OFF: Se cancela.
BRIGHTNESS 0	—31: Selecciona su nivel de brillo preferido para la iluminación de la pantalla.
TEXT SCROLL AUTO	/ONCE: Selecciona entre el desplazamiento automático de la información en pantalla o un desplazamiento único. ;OFF: Se cancela.

MÁS INFORMACIÓN

General

- Esta unidad puede reproducir sólo los siguientes CD:

- Encontrará información detallada y notas acerca de los archivos de audio que pueden reproducirse en el manual en línea en el siguiente sitio web: www.kenwood.com/cs/ce/audiofile/

Archivos reproducibles

- Archivos de audio que pueden reproducirse: MP3 (.mp3), WMA (.wma), AAC (.m4a)

• Medio de disco reproducible: CD-R/CD-RW/CD-ROM

- Formato de archivo de disco reproducible: ISO 9660 Nivel 1/2, Joliet, nombre de archivo largo.

- Sistema de archivos del dispositivo USB reproducible: FAT12, FAT16, FAT32

Aunque los archivos de audio cumplan con los criterios mencionados arriba, la reproducción podría no ser posible dependiendo de los tipos o condiciones del medio o dispositivo.

Discos no reproducibles

• Discos que no son redondos.
• Discos con la superficie de grabación pintada o discos sucios.
• Discos grabables/reescribibles que no hayan sido finalizados.
• CD de 8 cm. Si intenta insertarlo con un adaptador podrán causar fallos de funcionamiento.

Acerca de los dispositivos USB

• Esta unidad puede reproducir archivos MP3/ WMA/AAC/ WAV guardados en un dispositivo de clase de almacenamiento masivo USB.
• No es posible conectar un dispositivo USB a través de un concentrador USB.
• La conexión con un cable de más de 5 m de largo puede ocasionar una reproducción anormal.
• Esta unidad no puede reconocer ningún dispositivo USB cuyo régimen sea distinto de 5 V y que exceda de 1 A.

Acerca de KENWOOD Music Editor Light y KENWOOD Music Control

• Esta unidad es compatible con la aplicación para PC KENWOOD Music Editor Light y la aplicación para Android™ KENWOOD Music Control.
• Cuando reproduce audio con archivos de canciones añadidos mediante KENWOOD Music Editor Light o KENWOOD Music Control, puede buscar archivos de audio por género, artista, álbum, lista de producción o canción.
• KENWOOD Music Editor Light y KENWOOD Music Control están disponibles desde el siguiente sitio web: www.kenwood.com/cs/ce/

MÁS INFORMACIÓN

Acerca del iPod/iPhone

Made for

• iPod touch (2nd, 3rd, 4th y 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th y 7th generation)
• iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C
• Para obtener información sobre la última lista de compatibilidades y las nuevas versiones de los software de iPhone/iPod, consulte: www.kenwood.com/cs/ce/ipod
• El iPod no se puede utilizar si se visualiza "KENWOOD" o "en el iPod.

Acerca del dispositivo Android

• Esta unidad es compatible con Android OS 4.1 y superior.
• Algunos dispositivos Android (con OS 4.1 y superior) pueden no ser completamente compatibles con Android Open Accessory (AOA) 2.0.
• Si el dispositivo Android es compatible con dispositivos de clase de almacenamiento masivo y con AOA 2.0, esta unidad siempre reproducirá con prioridad a través de AOA 2.0.
• Para obtener más información y la lista de compatibilidad más reciente, consulte: www.kenwood.com/cs/ce/

Acerca de Bluetooth

• Dependiendo de la versión Bluetooth del dispositivo, algunos dispositivos pueden no conectarse a esta unidad.
• Esta unidad puede no funcionar con algunos dispositivos Bluetooth.
• Las condiciones de la señal varían dependiendo del entorno.
• Si desea más información acerca de Bluetooth, visite el siguiente sitio web: www.kenwood.com/cs/ce/

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución

General	El sonido no se escucha.	Ajuste el volumen al nivel óptimo.Inspeccione los cables y las conexiones.
	Aparece “MISWIRING CHECK WIRING THEN PWR ON”.	Apague la unidad y luego compruebe que los terminales de los cables de altavoz estén correctamente aislados. A continuación, vuelva a encender la unidad.
	Aparece “PROTECTING SEND SERVICE”. Lleve la unidad al centro de servicio más cercano.
	El sonido no se escucha.La unidad no se enciende.La información mostrada en la pantalla no es correcta.	Limpie los conectores. (→2)
	El receptor no funciona en absoluto.	Reinicialice la unidad. (→3)
Radio	Recepción de radio deficiente.Ruidos estáticos mientras se escucha la radio.	Conecte firmemente la antena.Extraiga completamente la antena.
CD / USB / iPod	El disco no puede ser expulsado.	Pulse y mantenga pulsado▲ para forzar la expulsión del disco.Tenga cuidado de no dejar caer el disco cuando sea expulsado. Si con esto no se resuelve el problema, reinicialice la unidad. (→3)
	Se generan ruidos. Salte a otra pista o cambie el disco.
	Las pistas no se reproducen de la manera intentada por usted.	Se ha determinado el orden de reproducción durante la grabación de los archivos.
	El mensaje “READING” sigue destellando.	No utilice demasiados niveles de jerarquías o carpetas.
	El tiempo de reproducción transcurrido no escorrecto.	Esto depende de cómo fueron grabadas las pistas.
	No se visualizan los caracteres correctos (por ej.: nombre del álbum).	Esta unidad visualiza sólo letras mayúsculas, números, y un número limitado de símbolos. Si selecciona [РУССКИЙ], también se podrán visualizar caracteres del alfabeto cirílico en mayúsculas. (→4)

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución

CD / USB / iPod	“NA FILE” Asegúrese de que los archivos de audio contenidos en el disco sean compatibles. (→15)
	“NO DISC” Inserte un disco reproducible en la ranura de carga.
	“TOC ERROR” Asegúrese de que el disco esté limpio e insertado correctamente.
	“PLEASE EJECT” Reinicialice la unidad. Si con esto no se consigue resolver el problema, póngase en contacto con su centro de servicio más cercano.
	“READ ERROR” Vuelva a copiar los archivos y carpetas en el dispositivo USB. Si con esto no se resuelve el problema, reinicialice el dispositivo USB o utilice otro dispositivo USB.
	“NO DEVICE” Conecte un dispositivo USB y cambie de nuevo a la fuente USB.
	“COPY PRO” Se reprodujo un archivo con protección contra copias.
	“NA DEVICE” Conecte un dispositivo USB compatible y verifique las conexiones.
	“NO MUSIC” Conecte un dispositivo USB que contenga archivos de audio reproducibles.
	“iPod ERROR”• Vuelva a conectar el iPod.• Reinicialice el iPod.
ANDROID	• El sonido no se escucha durante la reproducción.• El sonido se genera solo por el dispositivo Android. • Vuelva a conectar el dispositivo Android.• Si está en [ HAND MODE], arranque la aplicación de cualquier reproductor de medios en el dispositivo Android e inicie la reproducción.• Si está en [ HAND MODE], vuelva a arrancar la aplicación del reproductor de medios actual o utilice otra aplicación.• Vuelva a iniciar el dispositivo Android.• Si con esto no se consigue resolver el problema, el dispositivo Android conectado no podrá enviar la señal de audio a la unidad. (→16)

Síntoma Solución

ANDROID	No se puede reproducir en [BROWSE MODE].	Asegúrese de que KENWOOD MUSIC PLAY APP esté instalado en el dispositivo Android. (→7)Vuelva a conectar el dispositivo Android y realice el ajuste apropiado en [ANDROID SETUP]. (→7)Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [ BROWSE MODE]. (→16)
	El mensaje “NO DEVICE” o “READING” sigue destellando.	Desactive las opciones del desarrollador en el dispositivo Android.Vuelva a conectar el dispositivo Android.Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [ BROWSE MODE]. (→16)
	Reproducción intermitente o con saltos de sonido.	Desactive el modo de ahorro de energía en el dispositivo Android.
	“ANDROID ERROR” / “NA DEVICE”	Vuelva a conectar el dispositivo Android.Vuelva a iniciar el dispositivo Android.
Bluetooth ®	No se detecta ningún dispositivo Bluetooth.	Vuelva a buscar el dispositivo Bluetooth.Reinicialice la unidad. (→3)
	No es posible el emparejamiento de Bluetooth.	Asegúrese de haber ingresado el mismo código PIN en la unidad y en el dispositivo Bluetooth.Elimine la información de emparejamiento de la unidad y del dispositivo Bluetooth; a continuación, vuelva a realizar el emparejamiento. (→8)
	Se escucha ruido o eco durante una conversación telefónica.	Ajuste la posición del micrófono. (→8)Verifique el ajuste [ ECHO CANCEL]. (→9)
	La calidad del sonido del teléfono es baja.	Reduzca la distancia entre la unidad y el dispositivo Bluetooth.Mueva el automóvil a un lugar donde exista mejor recepción de señal.

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma		Solución
Bluetooth 6	El método de llamada de voz no funciona.	• Utilice el método de llamada de voz en un entorno con menos bullicio.• Reduzca la distancia al micrófono cuando pronuncia el nombre.• Asegúrese de utilizar la misma voz que la etiqueta de voz registrada.
	El sonido se interrumpe o se omite durante la reproducción de un reproductor de audio Bluetooth.	• Reduzca la distancia entre la unidad y el reproductor de audio Bluetooth.• Apague la unidad y vuelva a encenderla; intente conectar nuevamente.• Otros dispositivos Bluetooth pueden estar intentando conectarse a la unidad.
	No se puede controlar el reproductor de audio Bluetooth conectado.	• Verifique si el reproductor de audio Bluetooth conectado es compatible con Audio/Video Remote Control Profile (AVRCP). (Consulte las instrucciones del reproductor de audio.)• Desconecte y vuelva a conectar el reproductor Bluetooth.
	“DEVICE FULL”	Se alcanzó la cantidad límite de dispositivos registrados. Vuelva a intentarlo después de eliminar algún dispositivo innecesario. (→12, DEVICE DELETE)
	“N/A VOICE TAG”	Asegúrese de utilizar la misma voz que la etiqueta de voz registrada.
	“NOT SUPPORT”	El teléfono conectado no es compatible con la función de reconocimiento de voz.
	“NO ENTRY” / “NO PAIR”	No hay ningún dispositivo registrado conectado/localizado a través de Bluetooth.
	“ERROR”	Inténtelo nuevamente. Si vuelve a aparecer“ERROR”, verifique si el dispositivo es compatible con la función que está intentando utilizar.
	“NO INFO”	El dispositivo Bluetooth no puede obtener la información de contacto.
	“HF ERROR XX” / “BT ERROR”	Reinicialice la unidad y vuelva a intentar la operación. Si con esto no se consigue resolver el problema, póngase en contacto con su centro de servicio más cercano.

ESPECIFICACIONES

Sintonizador	FM Gama de frecuencias 87,5 MHz — 108,0 MHz (espacio 50 kHz)
	Sensibilidad útil(Relación señal/ruido = 26 dB)	0,71 μV/75 Ω
	Sensibilidad de silenciamiento(DIN S/N = 46 dB)	2,0 μV/75 Ω
	Respuesta de frecuencia ( ± 3 dB) 30 Hz — 15 kHz
	Relación señal a ruido (MONO) 64 dB
	Separación estéreo (1 kHz) 40 dB
	MW Gama de frecuencias 531 kHz — 1 611 kHz (espacio 9 kHz)
	Sensibilidad útil(Relación señal/ruido = 20 dB)	28,2 μV
	LW Gama de frecuencias 153 kHz — 279 kHz (espacio 9 kHz)
	Sensibilidad útil(Relación señal/ruido = 20 dB)	50 μV
Reproductor de CD	Diodo láser GaAlAs
	Filtro digital (D/A) 8 veces sobremuestreo
	Velocidad de giro 500 rpm — 200 rpm (CLV)
	Fluctuación y trémolo Por debajo del límite medible
	Respuesta de frecuencia ( ± 1 dB) 20 Hz — 20 kHz
	Distorsión armónica total (1 kHz) 0,01 %
	Relación señal a ruido (1 kHz) 105 dB
	Gama dinámica 90 dB
	Separación de canales	85 dB
	MP3 decodificado	Compatible con MPEG-1/2 Audio Layer-3
	WMA decodificado	Compatible con Windows Media Audio
	Decodificación AAC	Archivos AAC-LC “.m4a”

ESPECIFICACIONES

USB	Estándar USB USB 1.1, USB 2.0 (Alta velocidad)
	Sistema de archivos FAT12/ 16/ 32
	Corriente máxima de alimentación 5 V CC	——1 A
	MP3 decodificado Compatible con MPEG-1/2 Audio Layer-3
	WMA decodificado Compatible con Windows Media Audio
	Decodificación AAC Archivos AAC-LC “.m4a”
	WAV decodificado PCM lineal
Bluetooth	Versión Bluetooth Ver.2.1+EDR / Bluetooth 3.0
	Gama de frecuencias 2,402 GHz — 2,480 GHz
	Potencia de salida Clase de potencia 2 +4 dBm (MÁX), 0 dBm (AVE)
	Alcance máximo de comunicación En línea recta, aproximadamente 10 m (32,8 pies)
	Perfil HFP (Perfil manos libres)	SPP (Perfil del puerto en serie)PBAP (Perfil de acceso a la guía telefónica)A2DP (Perfil Avanzado de Distribución de Audio)AVRCP (Perfil de Control Remoto de Audio/Video)
Auxiliar	Respuesta de frecuencia ( ± 3 dB)	20 Hz — 20 kHz
	Voltaje de entrada máximo	1000 mV
	Impedancia de entrada	30 k Ω

Audio	Potencia de salida máxima	50 W × 4
	Potencia en todo el ancho de banda	22 W × 4 (a menos del 1 % THD)
	Impedancia del altavoz	4 Ω — 8 Ω
	Acción tonal	Graves	200 Hz ±8 dB
		Registro medio	2,5 kHz ±8 dB
		Agudos	12,5 kHz ±8 dB
	Nivel de salida de preamplificador/carga (CD)	2 500 mV/10 kΩ
	Impedancia de salida de preamplificador	≤ 600 Ω
General	Voltaje de trabajo	14,4 V (10,5 V — 16 V admisibles)
	Consumo de corriente máxima	10 A
	Gama de temperaturas de funcionamiento	0°C — +40°C
	Tamaño de instalación (An × Al × F)	182 mm × 53 mm × 159 mm
	Peso	1,3 kg

Sujeto a cambios sin previo aviso.

Advertencia

• La unidad puede utilizarse solamente con una fuente de alimentación de 12 V CC con negativo a masa.
• Desconecte el terminal negativo de la batería antes de realizar el cableado y el montaje.
• Para evitar un cortocircuito, no conecte el cable de la batería (amarillo) ni el cable de encendido (rojo) al chasis del vehículo o cable de conexión a masa (negro).
• Para evitar un cortocircuito, utilice una cinta de vinilo para aislar los cables no conectados.
• Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la instalación.

Precaución

• Para fines de seguridad, deje que un profesional realice el cableado y el montaje. Consulte con un distribuidor de productos de audio para automóviles.
• Instale esta unidad en la consola de su vehículo. No toque las partes metálicas de la unidad durante o un poco después del uso de la unidad. Las partes metálicas, tales como el disipador de calor o la carcasa, pueden estar muy calientes.
• No conecte los cables ⊖ de los altavoces al chasis del vehículo, al cable de conexión a masa (negro) o en paralelo.
• Monte la unidad a un ángulo de menos de 30°.
• Si el mazo de conductores de su vehículo no dispone de terminal de encendido, conecte el cable de encendido (rojo) al terminal de la caja de fusibles del vehículo, el cual suministrará una alimentación de 12 V CC y podrá conectarse y desconectarse mediante la llave de encendido.
• Mantenga todos los cables alejados de las partes metálicas disipadoras de calor.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no estén en contacto con el chasis del vehículo y, a continuación, reemplace el fusible usado por otro del mismo régimen.

Procedimiento básico

1 Quite la llave del interruptor de encendido; después, desconecte el terminal ⊖ de la batería del automóvil.

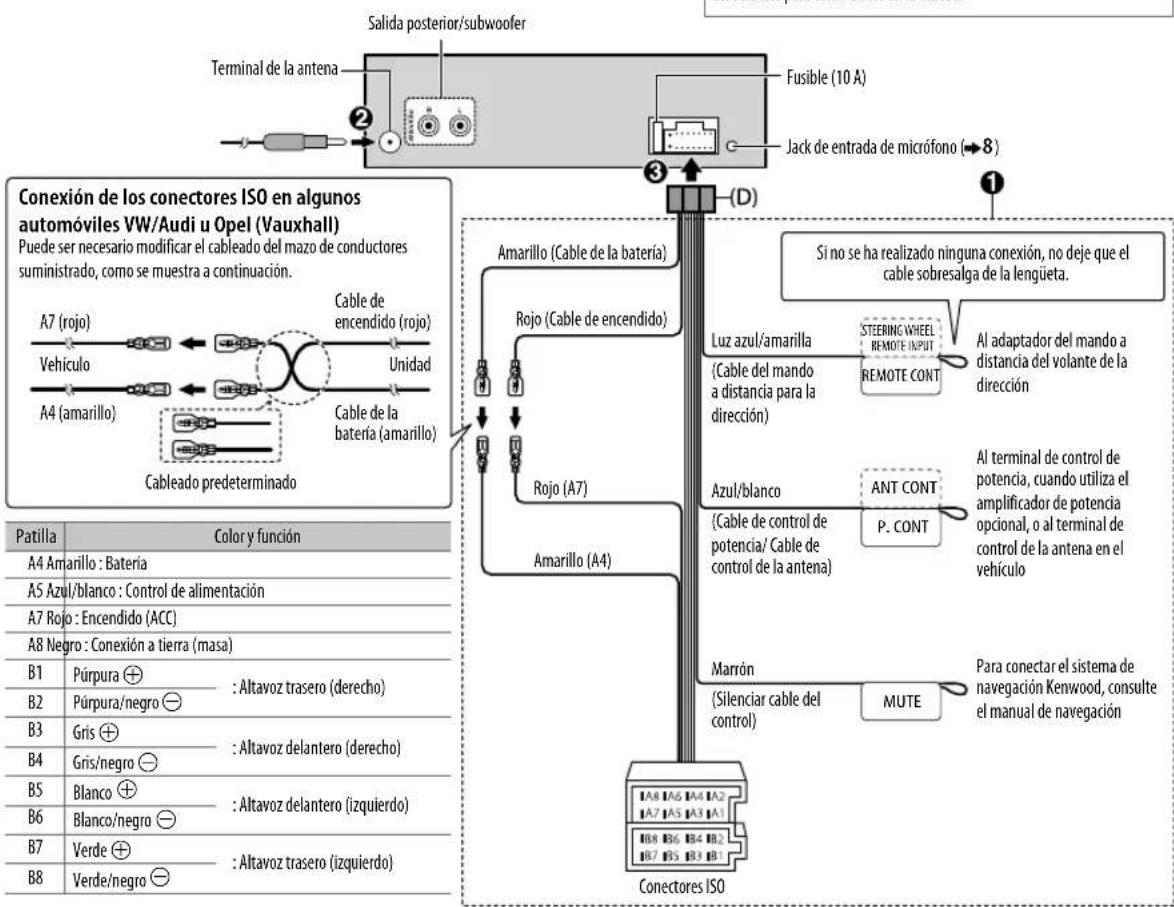

2 Conecte los cables correctamente. Consulte Conexión del cableado. ( → 21)

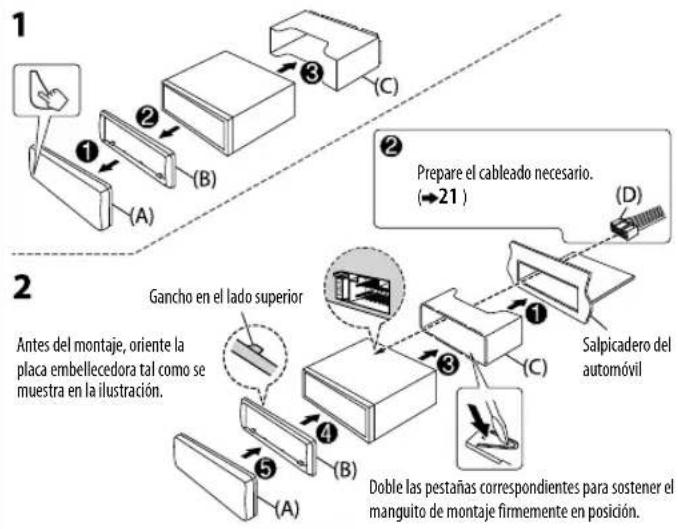

3 Instale la unidad en su automóvil. Consulte Instalación de la unidad (montaje en el tablero).
4 Conecte el terminal ⊖ de la batería del automóvil.
5 Reinicialice la unidad. ( → 3)

Instalación de la unidad (montaje en el tablero)

Cómo desmontar la unidad

1 Desmonte la placa frontal.
2 Enganche las uñas de agarre dispuestas en las herramientas de extracción, en los orificios a ambos lados de la placa embellecedora y, a continuación, extraigala.

3 Inserte las herramientas de extracción hasta el fondo de las ranuras a ambos lados y, a continuación, siga la dirección de las flechas, como se muestra a la derecha.

Conexión del cableado

Lista de piezas para la instalación

(A) Placa frontal

(×1)
(B) Placa embellecedora

(×1)
(C) Manguito de montaje

(×1)
(D) Mazo de conductores

(E) Herramienta de extracción

(×2)

ÍNDICE ANTES DE UTILIZAR

MUSIC : POP M (música), ROCK M (música), EASY M (música), LIGHT M (música), CLASSICS, OTHER M (música), JAZZ, COUNTRY, NATION M (música), OLDIES, FOLK M (música)

Terminal de entrada USB

Perfis Bluetooth suportados

Codecs de Bluetooth suportados

Tomada de entrada auxiliar

Sobre dispositivos USB

Declaración de conformidad con respecto a la Directiva R&TTE 1999/5/CE

Declaración de conformidad con respecto a la Directiva EMC 2004/108/CE

Declaración de conformidad con respecto a la Directiva RoHS 2011/65/EU

Fabricante:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Representante en la UE:

JVCKENWOOD NEDERLAND B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, Países Bajos

Por medio de la presente JVC KENWOOD declara que el KDC-BT35U cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.

Português
