MANUAL DE UTILIZARE Suprema Macelleria PEM370 Berkel

Maşini de feliat professionale cu lamă circulară, proiectate să felieze exclusiv produse alimentare de tipulși in limitele de dimensiune indicate in prezentul manual. Piesele principale care alcatuiesc masina sunt illustrate la figura 2. Schema electrică este individăla figura 1.

DECLARATIA DE CONFORMITATE

Maşinile prezentate in acest manual sunt conforme cu directivele 2006/42/CE, 2006/95/ CE, 2004/108/CE, 2003/108/CE, 2011/65/CE, Regulamental European (CE) 1935/2004 Şi standardele aferente EN 1974:1998 +A1, EN60204-1, EN60335-1, EN60335-2-64.

C E

SIGURANTA

Pentru siguranca dvs., respectati urmatoarele instructiuni:

• Citi ci atentie toate instruciunile inainte de a utilize za masina;
• Produsul nu este recomandat a fi utilizes de catre copii;
• Utilizati masina doar dacă sunt instruiți adecvatși aveți o stare psiho-fizica perfectă;
• Nuutilizati masina in alt mod decat cel indicat in prezentul manual;
  -Instalati masina in conformitate cu instructiunile din paragrafful Instalare;
  -utilizati masina doar in condiiti de eficienta perfecta din punct de vedere structural, mecanic si de instalare;
• nu instalati masina la indemana personalului nefamiliarizat cu operantiunile deutilizare si mai ales a minorilor;

-utilizati masina cu mare atentie, nu va lasati distrasi in timpul folosirii;
- evitați utilizes area de catre personalul care nu a citit si inteles continutul prezentului manual;
- nu folosiţi imbracaminte larga sau cu maneci desfăcute;
- nu permitei nimanui, cu exceptia operatorului, sa se apropie in tampul operatiunii de taiere a produsului;
- nu indepartati, acoperiti sau modificati placutele de pe corpul masinii; in caz de deteriorare a acestora, inlocuii-le;
- nu indeparta proteciile transparente si nu modificati sau exclude proteciile mecanice si electricle;
- feliati doar produsele permise, nu incercati sa faceti teste de taiere cu produse de tip interzis;
- păstrați zona de sprijin a produsului feliat, zona de lucru din jurul masiniiși pardoseala de lucru mereu curateși uscate;
- nu utiliziati masina ca suprafata de sprijin si nu sprijiniti{niciun obiect strain fata de operatianile normale de taiere;
- Nu folosiţi masina de feliat cänd, ca urmare a uzurii normale, distanţa+dentre tăisul lamei si inelul de proteție a lamei a depăsit 6 mm. In acest caz, contacti produçatorul sau unul dentre centrele de service autorizate pentru inlocuirea lamei;
- nuutilizati masina cu conexiuni electrice de tip temporar, cucabluri provizorii sau neizolate;
- Verificati periodic starea cablului de alimentare si a presetupei de pe corporul masinii, inlocuindu-le in mod prompt. Cand este besoinar, adresati-va personalului calificat pentru a efectua interventia;
- Opriṭi imediat masina in caz de defectiuni, fonctionare anormala, suspiciune de defectiuni, mis

cāri incorcècte, zgomote ciudate;

• inainte de a curata sau de a efectua interveni di intre nere,deconnectati masina de la reteaua de alimentare electrica;

• folosi, manusi de protectie pentru operatiunile de curatare si intretinere;

• asezati si indeparta ti alimentul de feliat de pe platoul glisant doar atunci cand caruciorul este completretras si manerul de reglare a grosimii este positionat in siguranta;

• pentru mișcarea platoului pentru produse in timpul operatiunii de tăiere, folosiți doar manerul de manevră aflat pe brățul sau manerul dispositivului de impingere;

• nu este permisa utilizes area accesoriilor de taiere care nu au fost furnizate de producator impreunacu maşa.

Producatorul işi declina orice raspundere directa si indirecta ca urmare a utilizarii inadevate, a modificarilor si/sau reparatiilor neauthorizedeffectuate la masină, a utilizarii accesoriilor si pieselor de schimb neoriginale.

Maşina nu poate fiutilizata in locuri descise s/sau expuse la agentii atmosferici s/in medii cu vapori, fum sau pulberi corozive s/sau abrazive, cu risc de incendiu sauexplozie s/unde este prevazutàutilizarea de componente antideflagrante.

Inelul de siguranță din jurul lamei este realizat in conformitate cu norma europeana EN 1974:1998 +A1, totuși proteția zonei ascutiute nu elimină total riscul de tăiere.

ATENTIE! Risc de taiere! In timpul operantiunilor de curatare a lamei ascutite, tini mainile cat mai departe de zona neprotejata. Se recomanda folosirea manusilor de protectie.

INSTALARE

Instalati masina la o inaltime maxima de 90 cm, pe o suprafata bine nivelata, uniforma, uscata si adecvata sa sustina greutatea masinii si a alimentului de feliat.

AVERTISMENT: Verificazioni sà nu existe blocaje la rularea platoului.si la incarcarea alimentului de feliat pe platou.

Masa trebuie instalata in imediata apropiere a unei prize conforme CEE inclusa intr-o instalatie care respects standardele in vigoare si este prevazutcu:

• protectie magneto-termica;
• intrerupator automat differential;
• instalataie de impamantare.

Inainte de efectuarea conexiunii, verificati dacaracteristicile retelei de alimentare electricacorespund celor indicate pe placuta cu datele masinii.

ATENTIE! Pentru maşinile dotate cu motor trifazat, verificati orientarea lamei. Dupacce ati verificat dacā lama esteinchisa in poziţia de siguranta,apasaṭi butonul de pornire (1)pentru a porni masina: privind

lama din partea platoului pentru produse, asigurati-va ca se roteste in sens antiorar, in jos pe partea operatorului (Fig. B).

UTILIZAREA MAŞINII DE FELIAT

ATENTIE! Lama ascuţita, pericol de tăiere! Verificati

ca manerul de reglare a grosimii feliei (3) sa fie in poziţie de siguranta (in poziţia 0) (Fig. A).

• Asigurați-vă ca mașina este oprită, în caz contrar apăsăti butonul de oprire (2);
• retrageti complet platoul pentru produse (8) spre operator, in poziţia de incârcare;
• ridicati dispositivul de impingere (10) si asezati-l in poziia de repaus;

• aseza ti produsele de feliat pe platoul pentru produse:

• versiunea mezelárie (PES): rotiti blocul placii in sens antiorar pentru a-l debloca (Fig. C-1); indepartati platoul glisant de pe placă calibrului pentru grosime; rotiti in sens orar blocul placii glisant pentru a-l blocat; sprijiniti produsul de feliat platou la adapost de marginea acestuia, pe latura operator; blocati folosind dispositivul de impingere si exercitate o anumita presiune (fig. C-2);

• versiunea macelarie (PEM): indepartati platoul glisant de pe placacalibrului pentru grosime; sprijiniti produsul de feliat platou la adapost de marginea acestuia,pe latura operator (Fig.C-3);

• versiunea delicatessen (PED): sprijiniti produsul de feliat platou la adapost de marginea acestuia, pe latura operator; blocati folosind dispositivul de impingere si exercitate o anumita presiune (fig. C-4);

• versiunea bazata pe gravitate (PEG): sprijiniti produsul de feliat platou langi a peretele platoului de produse, la adapost de marginea acestua, pelatura operator; blocati folosind dispositivul de impingere si exercita o anumita presiune; in cazul versiunilor bazate pe gravitate, alimentul va fi presat de platou datorita greutata proprii

• folosind manerul adecvat (3), reglate grosimea feliei. Actionata lama (18) apasand butonul de pornire (1). Prindetmi manerul dispositivului de impingere (PEM 13, PES-PEG 5) siincepei misca rea alternativa de taiiere;
  -La modelebe bazate pe gravitaie, cand greutatea produsului sau dimensiunea acestua nu permit taierea satisfacatoare doar prin efectul gravitaiei,utilazi manerul dispositivului de impingere pentru a va ajuta;
  -La finalizarea operatiunilor de taiere, readucei in siguranta pe poziie manerul de reglare a grosimii si opri ci caruciorul. Opri miiscarea lamei apasand butonul de oprire (2);

• versiunea mezelarie (PES) ši macelarie (PEM): rotiti manerul dispositivului de blocare al platoului glisant de pe placacibrului pentru grosime ši descarcati produsul.

CURATAREA

Pastraţi maşina in stare perfectă de curătenie. Daca este Utilizata, aceasta trebuie curățața cel puțin o data pe zi, cresçandin freventa dacă este necessar. Dupo perioada de inactivitate, se recomanda curățareași inainte de prima UTILIZARE.

ATENTIE! Pericol de electrocutare! Inainte de a

curata masina, deconnectati stecherul de la reteaua de alimentare electrica si aducei in siguranta manerul de reglare a grosimii.

ATENTIE! Lama ascutita, pericol de taiere! Verificatu ca manerul de reglare a grosimii feliei (3) sa fe in poziie de siguranta (in poziia 0) (Fig. A).

Produse pentru curățare: NU SPÁLÂTÎ NICIO COMPONENTEN Tâ IN MAŞINA DE SPÁLAT VASE! Utilizati doar apăși detergent spumos biodegradabil pentru vase cu pH 7-8 folosind o càrpă moale, bureoasași o perie din nylon semirigida pentru zonele platouluiși ale dispositivului de impingere ascutit. Nu curățați masina cu jeturi de apă sai vapori ori metode similare.

Curăṭarea platoului glisant pentru versiunea de mezelărie (PES) si macelărie (PEM)

• cu manerul de reglare a grosimi feliei (3) in siguranta (Fig. A, Fig. D-1), retrageti suportul platou (6) complet pana la capatul cursei, spre operator (Fig. D-2); - rotiti complet manerul de blocare (7) in sens antiorar (fig. D-3) membrannd suportul la capatul cursei pana la intervengia dispositivului de siguranta pentru blocarea platoului cu calibru pentru grosime;

procedati in functie de model: - versiunea mezelarie (PES): trageti platoul glisant la capatul cursei, ridicand complet si curatand platoul glisant (fig. E-1). Repetai operatiunile in sens invers pentru a repositiona platoul glisant si a debloca platoul de produse. Slabiti pivotul de blocare prezent pe platoul glisant si indepartati platoul din inox (fig. E-2).

• versiunea macelarie (PEM): slabi ti rotind in sens orar manerul de blocare (7); indepartatu platoul glisant de pe placacalibrului pentru grosime si ridicati dispositivul de impingere (fig. F-1); curatai platoul glisant si coborati dispositivul de impingere; ridicati platoul glisant si curatai platoul de produse (Fig. F-2).

Indepartare platou produse

• cu manerul de reglare a grosimi feliei (3) in siguranta (Fig. A, Fig. D-1), retragei suportul platou (6) complet pana la capatul cursei, spre operator (Fig. D-2); - rotiti complet manerul de blocare (7) in sens antiorar (fig. D-3) menstrand suportul la capatul cursei pana la intervencia dispositivului de siguranta pentru blocarea platoului cu calibru pentru grosime;

-glisaftinsusplatouldeproduse scotandu-l din suport.

ATENTIE! Asiguraţi-vă că disposizitivul de impingere este coborât sub platou inainte de a extrage suportul platoului.

ATENTIE! Mentinei manerul de reglare a grosimii feliilor in poziia de siguranca "0".

Indepartarea dispositivului de impingere

roti帽子用ul si glisa di dispositivul de impingere (fig. G).

Indepartarea discului de protectie a lamei (11)

• rotind in sens antiorar, slabi ti manerul tirantului de protectie a lamei (19);

• apasati manerul tirantului si ridicati discul de protectie a lamei pentru a-l indeparta.

ATENTIE! Dupa indepartarea discului de protectie alamei, un dispositiv de blocare

opreşte rotirea lamei.

Indepartarea deviatorului felii (20)

roti 日 glisati prin partea de sus deviatorul de felii.

Pentru versiunile pe bază de gravitate PEG: slăbiți axul de blocareși rotigi deviatorul de felii în jos pentru a-l indeparta de pe ax.

• lamei: aplicati o carpa umeda pe suprafata lamei si deplasati-o lent de la centru spre exterior, ca in figura, pe latura protectiei lamei si pe latura opusa. Uscati, in acelaşi mod,utilizand o carpa uscata.NU porniti NICIODATA masina in tampul fazelor de curatare;

• inelul de siguranță: utilizati pe-ria de nylon semirigida pentru a curăța zona cuprinsă înlaș si inelul de proteție. Nu apropriatai prea mult mainile de lamă;

• corpul masinii: curatai corpul masinii cu o carpa umeda sau un burete clatind cu apa. Uscati cu grija;

dispositivul de ascutire: 1) curatai corpul cu o carpa umeda si discurile de rectificat cu o perie de nylon semirigida; 2) nu introduci dispositivul de ascutire in apa. Discul de rectificat pentru ascutit poate fi indepartat uor de pe grupul de ascutire extragandu-l in directia sagetii (fig. I). Se recomanda sa pastra diiscul de rectificat curat pentru o ascutire adecvata. Indepartati mizeria si grasimea cu alcool si o perie din nylon semirigida.

INDEPÄRTAREA LAMEI

citit cu atentie instruţiunile deutilizare furnizate impreună cudispositivul.

Daca a fost achizitionat un dispositiv de extragere a lamei, pentru indepartarea lamei se recomanda respectarea atenta a instructiunilor de utilizezare furnizate impreuţa cu dispositivul.

INTREINERE

Ascutirea

Periodicitatea 山 durata ascutirii depind deutilizarea echipamentului.

Inainte de a ascuti:

1. asigura-i-va camaina este oprita;
2. asiguraţi-vă ca discurile de rectificat.si lama sunt curățate;
3. umistete rukojet na regulaci tlopositionati in siguranța manerul de reglare a grosimii felii-lor;
4. retragei complet platoul pentru produse.

Pentru ascuitre, urmati instruc-tiunile:

indepartaşi capacul de protectie al grupului de ascutire, tragei manerul de deblocare a dispositivului de ascutire, rotiti-l 180^ pentru a-l poziiona in configurația de ascutire. Eliberati dispositivul de ascutire si porniti lama apasänd butonul dePornire. Rotiti moderat pârghia, educandi discurile în contact cu lama tamp de 10/15 secunde. Ascutirea si debavurarea au loc simultan. Eliberati pârghia si opriți miscarea lamei apasänd butonul de oprire. Tragei manerul pentru a reduce grupul de ascutire în poziția initială si coboratti capacul de protectie al grupului de ascutire (fig. L).

ATENTIE! Discul de rectificat pentru ascuutip poate fi

indepartat uor de pe grupul de ascutire extragandu-l in directia sagetii. Se recomanda sa pstra tidi discul de rectificat curat pentru o ascutire adecvata. Indepartati mizeria si grasimea cu alcool si o perie din nylon semirigida.

Lubrifierea

Dupa o perioada regulata de utilizes, poate fi necessitiesl lubri-fierea ghidajelor caruciorului. Se recomanda sa efectuati operatiunea o data pe lună. Utilazi doar ulei non acid (va recomandam ulei de vaselină). Nu folosiuti ulei vegetal.

Pentru lubriferea masinii, respecta umatoarele indicati: 1) deplasa ciurciorul cat maiaproape de operator;2) introducei ungatorul in orificiul adevat si apasaientreu a aplicacocantitate mica de ulei;3) indeparta tungatorul s glisa caruciorul de 2-4 ori.

ASISTENTÄ

Nu sunt furnizateciese schimb in interiorul ambalajului. Toate activitateile de reparati s i inlocuire (inlocuirea sau reparata lamei, curelei, componentelor electrice, pieseler struc-. turale, etc.) trebuie desfasurate exclusiv de personal autorizat de producator.

Daca este necessitiesa reparata, se recomanda sa ducei masina la producator sa un centru de service autorizat.

Pentru informaţii privind centre-le de service, adresaţi-va: [e-mail].

ATENTIE! Este obligatorie inlocuirea lamei candidistanta dentre taisul acesteia si marginea interna a protectiei depaseste 6 mm.

GARANTIE Şİ RASI PUNDERE

Producatorul furnisheaza masini cu o garantie de 24 de luni de la data achizitiei. Garantia acoperà doar defectiunile cauzate ca urmare a utilizarii adevate conform condiţilor de folosire prevazute in manual. Garantia nu acoperă alte defecte datorate transportului, incompetentei sau neglijenți cumpăratorului, instalarii sau amplasarii inadevcate, daunelor de uzura, tensiunii care depaşeste 10% din valoarea nomină. In plus, garantia nu acoperă componentele supuse intrinsic uzurii, precum lamași discurile de rectificat ale dispositivului de ascutire, cu exceptiona unui defecte de productie evident.

Producatorul işi declina orice raspundere directa sau indirecta derivata din:

• nerespectarea instructjunilor din manual;

-utilizarea neconformă cu standardele din tara de instalare;

-modificarile si/sau reparatiile neautorizate la masina;

-utilizarea accesoriilor si a pieseler de schimb neoriginale;

Transferul de proprietate a masinii presupune exonerarea imedita de orice raspundere din partea producatorului, cu exceptia prevederilor directivei 2006/42/ CE (raspunderea pentru orice defecte productie al produsului). Placuţa de identificare de la baza masinii indică producatorul, masina, informatiile tehnice si marcajul CE.

-evenimenteexceptionale.

DEZMEMBRARE I ELIMINARE

Maşina este alcătuită din:

• aliaj de alumniu;

• inserturi si diferite componente din otel inoxidabil;

• piese electrice 山 cabluri electrice;
  -motor electric;

• plastic, etc.

Dacadezmembraneaeste realizata de terti,adresati-vao doar companilor autorizate pentru eliminarea materialelor indicatemai sus.Dispositivul este conform directivelor 2012/19/UE.

Contine materiale care pot fi recuperate sau reciclate. Colecta rea diferentiata corecta faciliteazra reciclarea. La sfarsitul duratei de viata, deposita dispositivul la un punct de colectare. Puteti obtiene informati despre Dezmembrane de la autoritatile locale.

Rezolvarea problemelor

PROBLEMÁ CAUZÁ POSIBILÁ SOLUTIE
Maşina nu pornește la apăsarea butonului de pornire	Lipsa alimentării sau circuit de control defect	Verificazioni dacă ștecherul este introdus corect, dacă problema persistă contactăi centrul de service
Maşina pornește la apăsarea butonului de pornire înță nu se aprinde indicatorul luminos de funțonare	Indicator defect Nu utilizăți	mașina cu indicatorul luminos stins. Apelați serviciul de asistență
Rezistență excessivă la tăierea produsului	Lama nu este ascuțită Ascuți	lama
Forțarea lamei determină incetinirea tau oprirea acesteia	Cureaua poate fi slăbită sai deteriorata	Contactăi centrul de service pentru reglarea sau înlocuirea curelei
Apăsând butonul de oprire mașina nu se oprește	Circuit de comanda defect O	priți imediat mașina scotând ștecherul din rețea și adresă-vă imediat centrului de service
Rezistență excessivă la mișcarea componentelor glisante (dispositiv de impingere,ărucior)	Lubrifierea ghidajelor de alunecare nu a fost efectuată periodic	Effectuți lubrifierea periodică

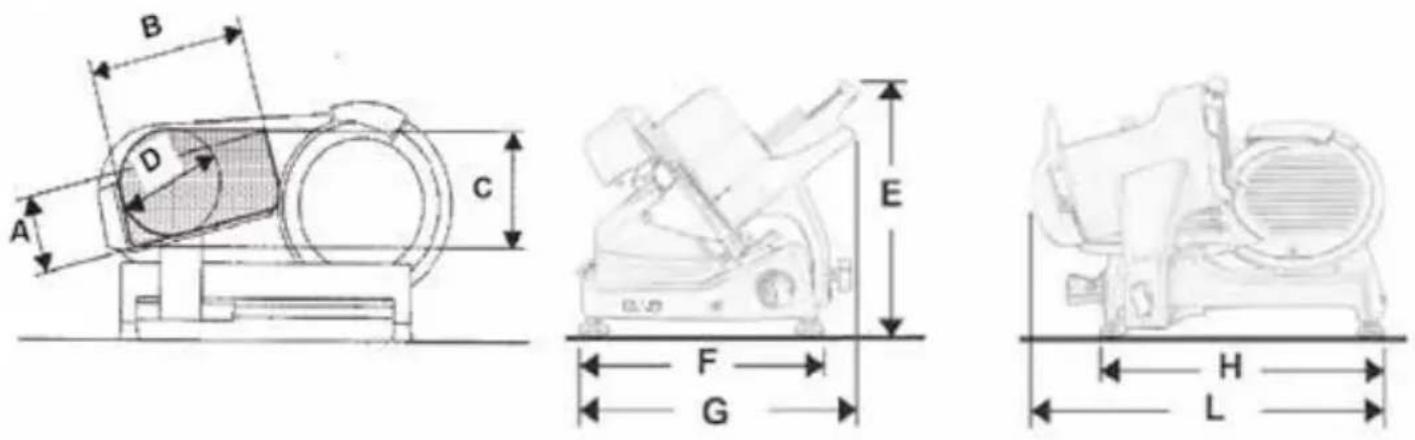

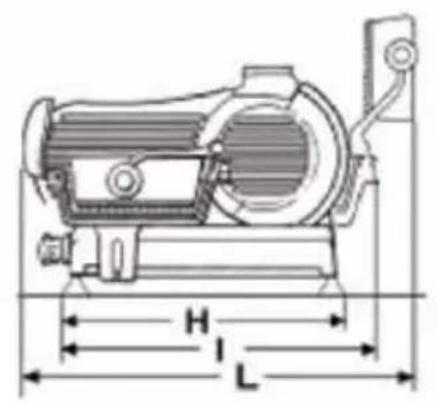

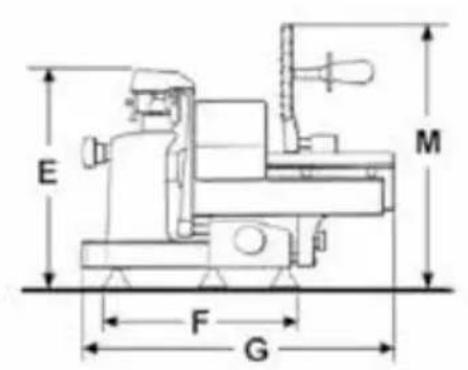

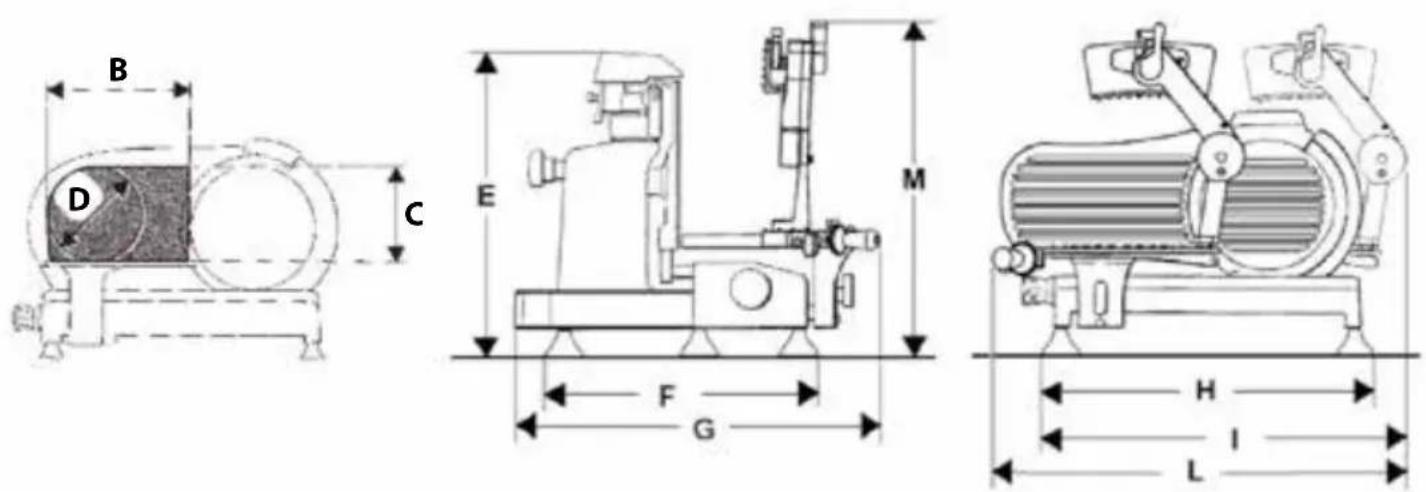

SUPREMA SALUMERIA PES315 - PES350 - PES370

MODEL SALUMERIA PES 315 3	50 370
B 280 mm 310 mm 340 mm
C 225 mm 270 mm 280 mm
D 225 mm 270 mm 280 mm
E 510 mm 550 mm 560 mm
F 465 mm 490 mm 530 mm
G 640 mm 670 mm 725 mm
H 570 mm 600 mm 640 mm
I 660 mm 710 mm 800 mm
L 840 mm 890 mm 970 mm
M 670 mm 665 mm 660 mm
SPECIFICATI
Capacitate de tãiere circulară	225 mm 270 mm	280 mm
Capacitate de tãiere rectangulară	280x225h mm 310x270h mm 340x280h mm
Grosime maximă felie	14 mm	14 mm	14 mm
Putere motor	0,30 kW - 0,35 kW	0,30 kW - 0,35 kW	0,30 kW - 0,35 kW
Diametru lamă	315 mm 350 mm	370 mm
Specificații electrice	230V 50Hz - 1ph. 400V 50Hz - 3ph.	230V 50Hz - 1ph. 400V 50Hz - 3ph.	230V 50Hz - 1ph. 400V 50Hz - 3ph.
	disponibil și cu 120V/220V - 60Hz
Greunate	41 kg	45 kg	56 kg

SUPREMA MACELLERIA PEM350 - PEM370

MODEL MACELLERIA PEM 350	370
B 320 mm 370 mm
C 260 mm 265 mm
D 260 mm 560 mm
E 540 mm 530 mm
F 490 mm 820 mm
G 705 mm 640 mm
H 600 mm 760 mm
I 650 mm 980 mm
L 910 mm 910 mm
M 680 mm 750 mm
SPECIFICATII
Capacitate de tãiere circulară	260 mm 560 mm
Capacitate de tãiere rectangulară	320x260h mm 370x265h mm
Grosime Tmaxă felie	25 mm 25 mm
Putere motor	0,30 kW - 0,35 kW 0,30 kW - 0,35 kW
Diametru lamă	350 mm 370 mm
Specificații electrice	230V 50Hz - 1ph. 400V 50Hz - 3ph.	230V 50Hz - 1ph. 400V 50Hz - 3ph.
	disponibil și cu 120V/220V - 60Hz
Greunate	46 kg 56 kg

SUPREMA GRAVITA PEG315 - PEG350 - PEG370

MODEL GRAVITÀ PEG 315 350 370
A 160 mm 195 mm 210 mm
B 255 mm 300 mm 300 mm
C 230 mm 280 mm 295 mm
D 205 mm 250 mm 265 mm
E 500 mm 540 mm 540 mm
F 420 mm 490 mm 490 mm
G 740 mm 800 mm 800 mm
H 525 mm 615 mm 615 mm
I 670 mm 750 mm 830 mm
L 750 mm 800 mm 890 mm
SPECIFICATII
Capacitate de tãiere circulară	205 mm 250 mm	265 mm
Capacitate de tãiere rectangulară	255x160h mm 300	x195h mm 300x210h mm
Grosime Tmaxă felie	14 mm 14 mm	14 mm
Putere motor	315B 0,30-0,35 kW	350B 0,25-0,30 kW 370	0B 0,25-0,30 kW
	315G 0,25-0,30 kW	350G 0,30-0,35 kW 370	0G 0,30-0,35 kW
Diametrulamă	315 mm 350 mm	370 mm
Specificații elecrice	230V 50Hz - 1ph. 400V 50Hz - 3ph.	230V 50Hz - 1ph. 400V 50Hz - 3ph.	230V 50Hz - 1ph. 400V 50Hz - 3ph.
	disponibil și cu 120V/220V - 60Hz
Greunate	32 kg 44 kg 49 kg

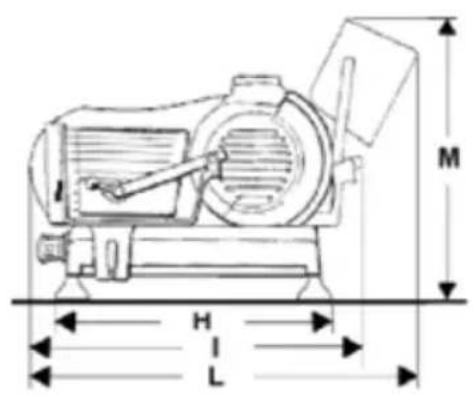

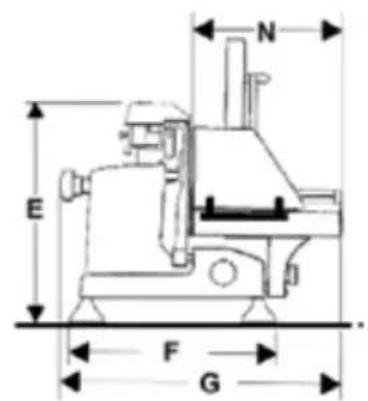

SUPREMA DELICATESSEN PED315

MODEL DELICATESSEN PED 315 350
B 250 mm 320 mm
C 220 mm 260 mm
D 220 mm 260 mm
E 500 mm 540 mm
F 465 mm 490 mm
G 610 mm 705 mm
H 575 mm 600 mm
I 730 mm 730 mm
L 860 mm 910 mm
M 560 mm 680 mm
SPECIFICATI
Capacitate de tãiere circulară	220 mm 260 mm
Capacitate de tãiere rectangulară	250x220h mm 320x260h mm
Grosime maximă felie	25 mm 14 mm
Putere motor	0,30 kW - 0,35 kW 0,30 kW - 0,35 kW
Diametru lamă	315 mm 350 mm
Specificații electrice	230V 50Hz - 1ph. 400V 50Hz - 3ph.	230V 50Hz - 1ph. 400V 50Hz - 3ph.
	disponibil și cu 120V/220V - 60Hz
Greunate	37 kg 46 kg

Notă: Ca rezultat al cercetăii continue pentru a imbunătatăi continuu produsele noastre, specificațile tehnice sunt supuse unor posibile variații.

BRUKSANVISNING: Elektriska skärmaskiner Suprema

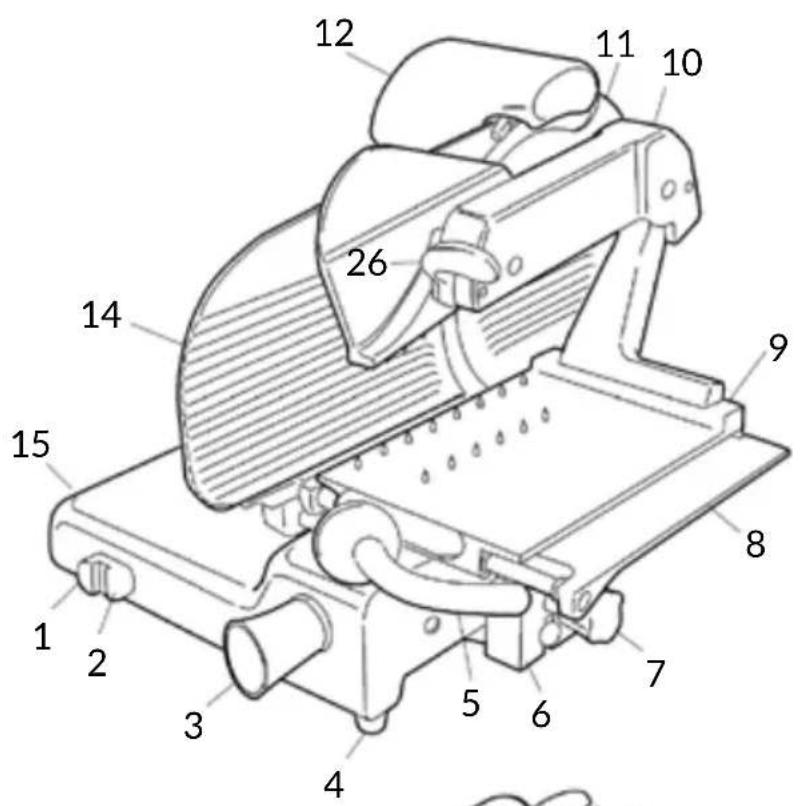

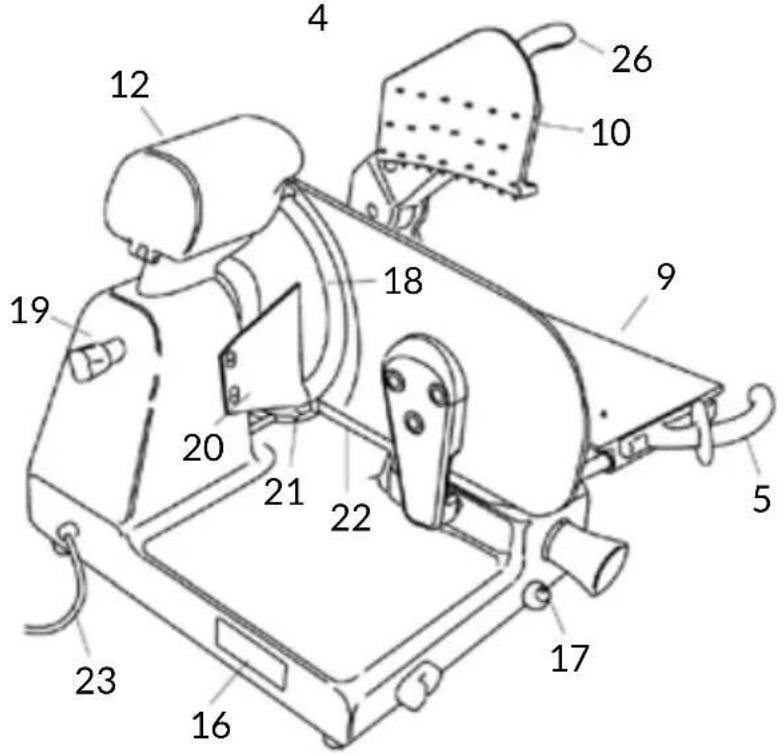

MODELLER:
