| Tipul produsului | Obiectiv zoom ultra grand-unghi pentru aparate foto reflex digitale Four Thirds |
| Marcă | Olympus |
| Model | ZUIKO DIGITAL ED 7-14 mm 1:4.0 |
| Distanță focală | 7 până la 14 mm (echivalent 14-28 mm în format 35 mm) |
| Diafragmă maximă | f/4.0 |
| Diafragmă minimă | f/22 |
| Unghi de vizualizare | 114° până la 75° |
| Configurație optică | 12 grupuri, 18 lentile (dintre care 5 asferice din sticlă turnată Super ED și ED) |
| Acoperire | Multistrat (parțial monostrat) |
| Interval de focalizare | 0,25 m până la ∞ (infinit) |
| Mărire maximă | 0,11x (0,22x echivalent 35 mm) |
| Distanță minimă de lucru | 10 cm (de la capătul obiectivului până la subiect) |
| Comandă de focalizare | Comutare AF/MF prin inel |
| Dimensiuni (diametru × lungime) | ∅86,5 × 119,5 mm |
| Greutate | 780 g (fără capac) |
| Montură | Four Thirds |
| Protecție | Etanșă la praf și stropire |
| Accesorii compatibile | Teleconvertor EC-14 (opțional); tub de prelungire EX-25 incompatibil |
| Întreținere și curățare | Folosiți o cârpă moale; evitați solvenții, produsele antimoli și umiditatea excesivă |
| Precauții de siguranță | Nu priviți soarele prin obiectiv; depozitați cu capac; evitați șocurile și temperaturile extreme |
| Temperatură de funcționare | -10 °C până la +40 °C |
| Piese de schimb și reparabilitate | Capace față și spate; contacte electrice; contactați serviciul Olympus în caz de dificultăți |
Întrebări frecvente - ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS
Întrebările utilizatorilor despre ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Obiectiv în format PDF gratuit! Găsiți manualul dvs. ZUIKO DIGITAL ED 714mm 1:4.0 - OLYMPUS și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ZUIKO DIGITAL ED 714mm 1:4.0 mărcii OLYMPUS.

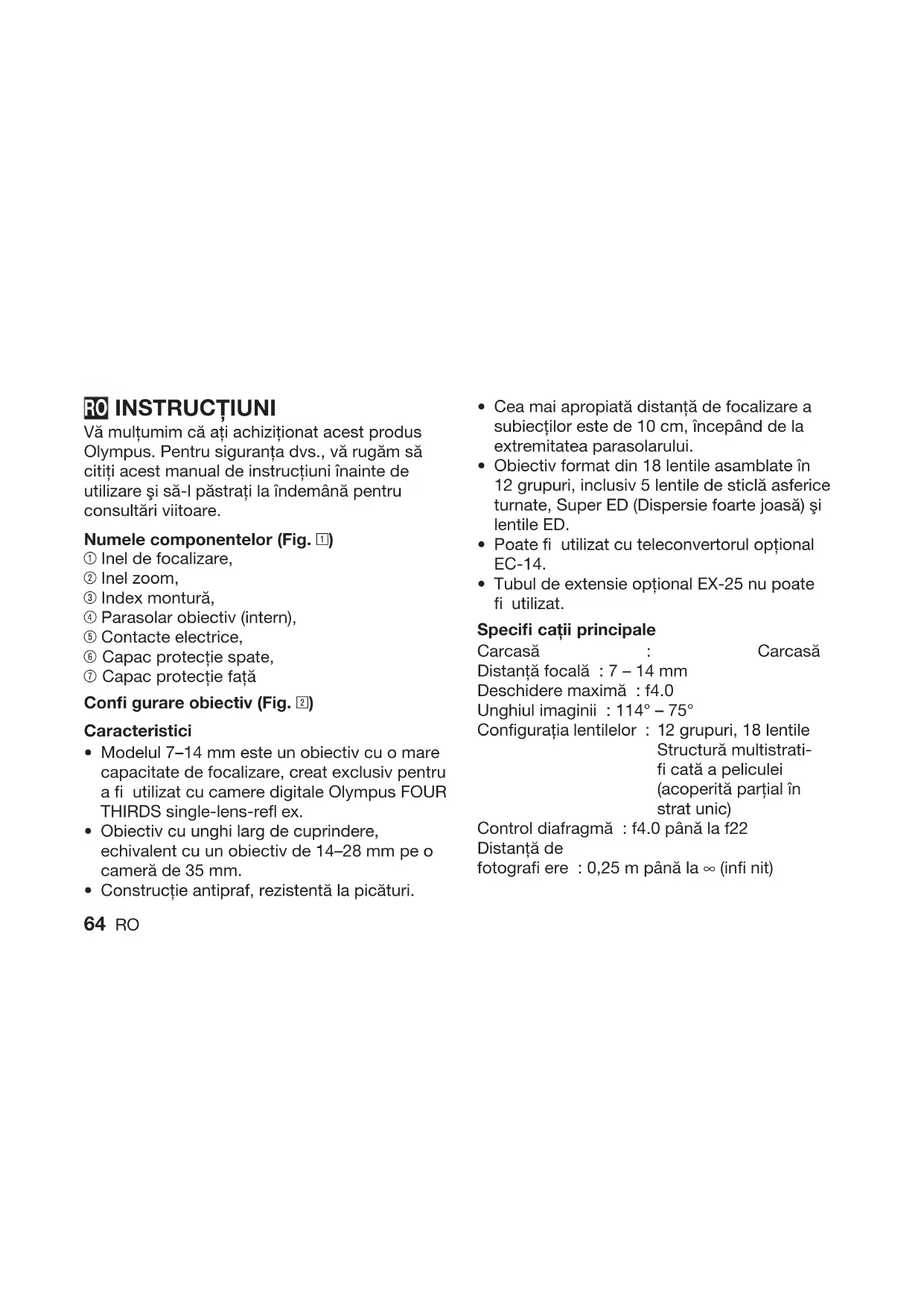

MANUAL DE UTILIZARE ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS
Vă multumim că ați achiziționat acest produs Olympus. Pentru siguranța dvs., vă rugăm să citiți acest manual de instrucțiuni înainte de utilizare și să-l păstrați la îndemână pentru consultări viitoare.
Numele componentelor (Fig. 1)
① Inel de focalizare,
② Inel zoom,
③ Index montură,
④ Parasolar obiectiv (intern),
⑤ Contacte electrice,
⑥ Capac protectie spate,
⑦ Capac protectie față
Confi gurare obiectiv (Fig. 2)
Caracteristici
- Modelul 7–14 mm este un obiectiv cu o mare capacitate de focalizare, creat exclusiv pentru a fi utilizat cu camere digitale Olympus FOUR THIRDS single-lens-refl ex.
- Obiectiv cu unghi larg de cuprindere, echivalent cu un obiectiv de 14–28 mm pe o cameră de 35 mm.
-
Construcție antipraf, rezistentă la picături.
-
Cea mai apropiată distanță de focalizare a subiectilor este de 10 cm, începând de la extremitatea parasolarului.
- Obiectiv format din 18 lentile asamblate în 12 grupuri, inclusiv 5 lentile de sticlă asferice turnate, Super ED (Dispersie foarte joasă) și lentile ED.
- Poate fi utilizat cu teleconvertorul opțional EC-14.
- Tubul de extensie optional EX-25 nu poate fi utilizat.
Distanță focală : 7 – 14 mm
Deschidere maximă : f4.0
Unghiul imaginii : 114° – 75°
Configurația lentilelor : 12 grupuri, 18 lentile Structură multistrati-fi cată a peliculei (acoperită parțial în strat unic)
Control diafragmă : f4.0 până la f22
Distanță de
fotografi ere : 0,25 m până la ∞ (infi nit)
Reglarea focalizării : Comutare AF/MF
Greutate :
Dimensiuni :
Lungime
lungime 119,5 mm
- Specifi catiile pot suferi schimbări fără vreun anunț sau vreo obligație din partea producătorului.
Referință
La distanța minimă de fotografi ere (0,25 m), distanța de lucru (distanța dintre extremitatea parasolarului și subiect) este de aproximativ 10 cm, iar magnitudinea vizuală maximă de fotografi ere este de aproximativ 0.11X (0.22X atunci când este convertită într-o cameră cu fi lm de 35 mm).
Pentru clienti din Europa
Semnul «CE» indică faptul că acest produs corespunde normelor europene de siguranță, sănătate, mediu și protecția consumatorului. Produsele cu semnul «CE» sunt destinate comercializării în Europa.
Precauții: Citiți următoarele
780g (fără capac)
Avertismente: Măsuri de siguranță Diam. max. 086,5 x
- Nu priviti soarele prin obiectiv.
- Nu lăsați obiectivul fără capac. Dacă prin obiectiv trece lumină solară, poate rezulta un incendiu.
- Nu îndreptați obiectivul camerei către soare. Lumina solară va trece prin obiectiv și se va focaliza în interiorul camerei, putând cauza defectarea acesteia sau un incediu.
Recomandări de utilizare
- Intervalul temperaturii de operare +40 °C to -10 °C.
- Evitați schimbările bruște de temperatură.
- Nu aşezati obiectivul cu contactele orientate în jos.
- Evitați presiunea excesivă.
- Nu atingeti obiectivul.
- Evitați scufundarea.
- Nu atingeti contactele.
- A nu se scăpa din mână.
- Evitați solventii organici.
-
Evitați umezeala excesivă.
-
Evitați câmpurile magnetice.
- Nu tineți camera de sectiunea obiectivului care iese în exterior în timpul operațiunii de focalizare.
Mod de depozitare
- Puneti capacul pe obiectiv atunci când nu utilizati aparatul.
- Pentru curățarea obiectivului utilizați o țesătură sau un material textil moale.
- Evitați substanțele antimolii.
- Dacă întâmpinați probleme, contactați cel mai apropiat service autorizat Olympus.
- Suport tehnic pentru clienti în Europa
Vă rugăm să vizitați pagina noastră de internet
http://www.olympus-europa.com
sau sunați la NUMĂRUL:
Tel. 00800 - 67 10 83 00 (linie gratuită)
+49 180 5 - 67 10 83 sau
+49 40 - 237 73 48 99 (Taxabil)
