ZUIKO DIGITAL ED 714mm 1:4.0 - Objektiiv OLYMPUS - Tasuta kasutusjuhend

Toote tüüp	Super lai zoomobjektiiv Four Thirds digitaalsetele peegelkaameratele
Mark	Olympus
Mudel	ZUIKO DIGITAL ED 7-14 mm 1:4.0
Fookuskaugus	7–14 mm (võrdub 14–28 mm 35 mm formaadis)
Maksimaalne ava	f/4.0
Minimaalne ava	f/22
Vaatamisnurk	114°–75°
Optiline konfiguratsioon	12 rühma, 18 läätse (sh 5 asfäärilist, valatud Super ED ja ED klaasist)
Kattekiht	Mitmekihiline (osaliselt ühekihiline)
Teravustamisvahemik	0,25 m – ∞ (lõpmatus)
Maksimaalne suurendus	0,11x (0,22x võrdub 35 mm)
Minimaalne töökaugus	10 cm (objektiivi otsast subjektini)
Teravustamise juhtimine	AF/MF lülitus rõngaga
Mõõtmed (läbimõõt × pikkus)	∅86,5 × 119,5 mm
Kaal	780 g (kaasamata kaant)
Kinnitus	Four Thirds
Kaitse	Tolmukindel ja tilkade eest kaitstud
Ühilduvad tarvikud	Telekonverter EC-14 (valikuline); pikendustoru EX-25 ei ühildu
Hooldus ja puhastus	Kasutage pehmet lappi; vältige lahusteid, koitõrjevahendeid ja liigset niiskust
Ohutusnõuded	Ärge vaadake päikest läbi objektiivi; hoidke koos kaanega; vältige põrutusi ja äärmuslikke temperatuure
Töötemperatuur	-10 °C kuni +40 °C
Varuosad ja parandatavus	Eesmine ja tagumine kaas; elektrikontaktid; raskuste korral pöörduge Olympuse teenindusse

Korduma kippuvad küsimused - ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Kas see objektiiv sobib kõigi Olympus Four Thirds kaameratega?

Jah, see on loodud eranditult Olympuse Four Thirds peegelkaameratele.

Mis on selle 35 mm fookuskauguse ekvivalent?

See võrdub 14–28 mm zoomiga 35 mm formaadis.

Kas selle objektiiviga saab kasutada telekonverterit?

Jah, valikuline telekonverter EC-14 on ühilduv.

Kas pikendustoru EX-25 on kasutatav?

Ei, pikendustoru EX-25 ei saa selle objektiiviga kasutada.

Mis on minimaalne teravustamiskaugus?

Minimaalne kaugus on 0,25 m (25 cm) andurist, töökaugusega 10 cm objektiivi otsast.

Kuidas läätsi puhastada?

Kasutage pehmet lappi; vältige lahusteid ja koitõrjevahendeid.

Kas objektiiv on ilmastikukindel?

Jah, see on kaitstud tolmu ja tilkade eest.

Kas ma saan seda objektiivi kasutada lähivõtete jaoks?

Jah, see võimaldab pildistada kuni 10 cm kauguselt objektiivi otsast, maksimaalse suurendusega 0,11x.

Mida teha, kui objektiiv ei tööta korralikult?

Pöörduge lähimasse Olympuse teenindusse (aadressid juhendis).

Kuidas objektiivi kaitsta, kui seda ei kasutata?

Pange alati eesmine kaas tagasi ja hoidke kuivas kohas, kus pole järske temperatuurimuutusi.

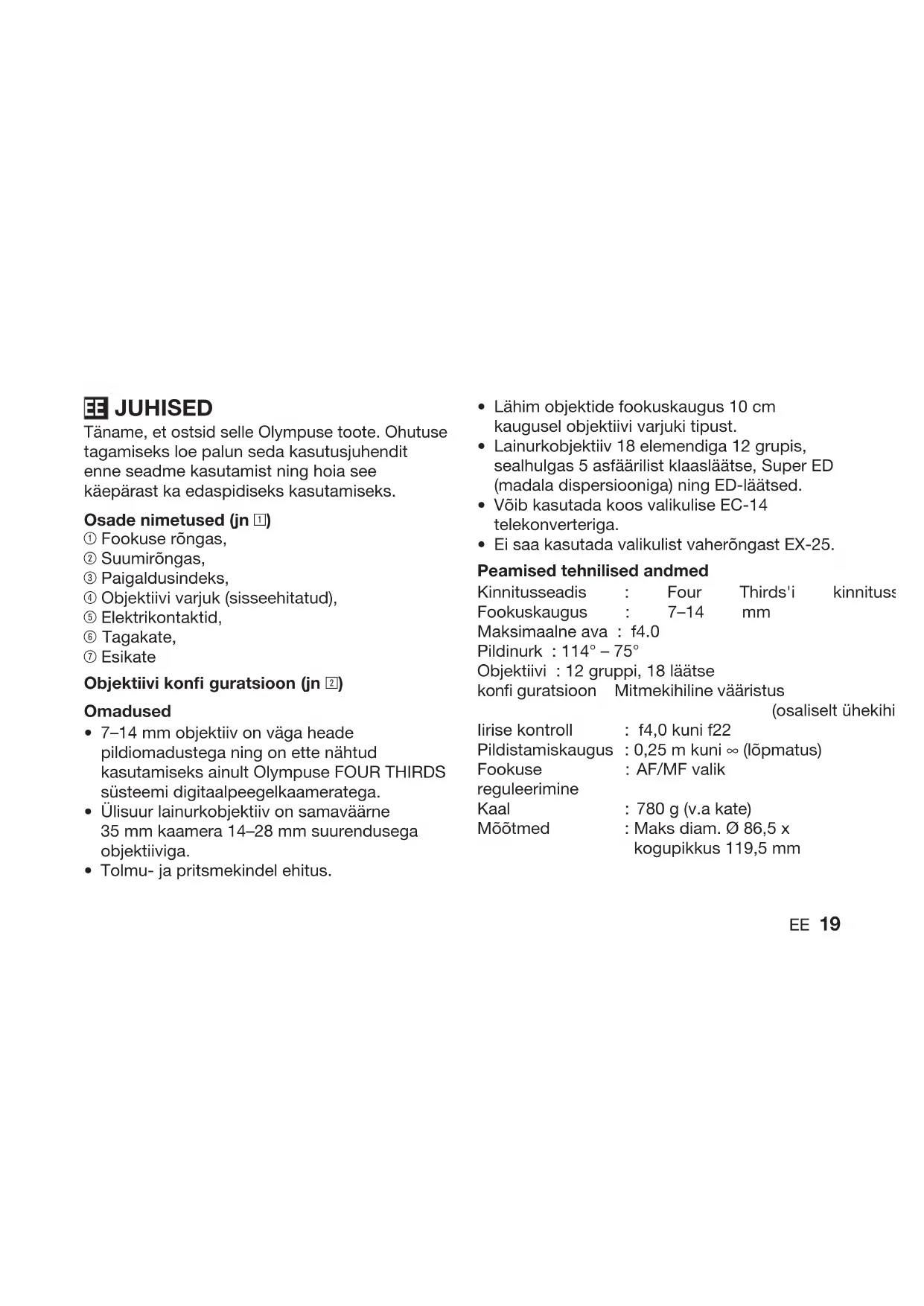

KASUTUSJUHEND ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Täname, et ostsid selle Olympuse toote. Ohutuse tagamiseks loe palun seda kasutusjuhendit enne seadme kasutamist ning hoia see käepärast ka edaspidiseks kasutamiseks.

Osade nimetused (jn 1)

① Fookuse rōngas,
② Suumirōngas,
③ Paigaldusindeks,
④ Objektiivi varjuk (sisseehitatud),
⑤ Elektrikontaktid,
⑥ Tagakate,
⑦ Esikate

Objektiivi konfi guratsioon (jn 2)

Omadused

• 7–14 mm objektiiv on väga heade pildiomadustega ning on ette nähtud kasutamiseks ainult Olympuse FOUR THIRDS süsteemi digitaalpeegelkaameratega.
• Ülisuur lainurkobjektiiv on samaväärne 35 mm kaamera 14–28 mm suurendusega objektiiviga.

• Tolmu- ja pritsmekindel ehitus.

• Lähim objektide fookuskaugus 10 cm kaugusel objektiivi varjuki tipust.

• Lainurkobjektiiv 18 elemendiga 12 grupis, sealhulgas 5 asfäärilist klaasläätse, Super ED (madala dispersiooniga) ning ED-läätsed.
• Võib kasutada koos valikulise EC-14 telekonverteriga.
• Ei saa kasutada valikulist vaherõngast EX-25.

Peamised tehnilised andmed

Kinnitusseadis : Four Thirds'i kinnituss

Fookuskaugus : 7–14 mm

Maksimaalne ava : f4.0

Pildinurk : 114° – 75°

Objektiivi : 12 gruppi, 18 läätse

konfi guratsioon Mitmekihiline vääristus

(osaliselt ühekihi

lirise kontroll	: f4,0 kuni f22
Pildistamiskaugus	: 0,25 m kuni ∞ (lõpmatus)
Fookuse	: AF/MF valik
reguleerimine
Kaal	: 780 g (v.a kate)
Mõõtmed	: Maks diam. ∅ 86,5 xkogupikkus 119,5 mm

- Tootjal on õigus tehnilisi andmeid muuta ilma eelneva teatamiseta ja mingite kohustusteta.

Teadmiseks

Minimaalsel pildistamiskaugusel (0,25 m) on töökauguseks (vahemaa objektiivi varjuki tipu ja objekti vahel) umbes 10 cm ning maksimaalne suurendus on umbes 0,11X (0,22X teisendatuna 35 mm fi Imikaameraks).

Euroopa klientidele

CE-märgis näitab, et toode vastab Euroopa ohutus-, tervise-, keskkonna- ja kliendikaitse nõuetele. CE-märgiga tooted on müümiseks Euroopas.

Ettevaatusabinõud. Loe kindlasti järgnevat

Hoiatused. Ettevaatusabinõud

• Ära vaata läbi objektiivi päikest.
• Ära hoia objektiivi ilma katteta.
  Kui päikesevalgus koondub objektiivis, vöib see pöhjustada tulekahju.

- Ära suuna kaamera objektiivi päikese poole. Päikesekiired koonduvad kaamera sisemuses objektiivis ja fookuses, põhjustades rikke või tulekahju.

Käsitsemise ohutusnõuded

• Temperatuurivahemik +40 °C kuni -10 °C.
• Väldi järske temperatuurimuutusi.
• Ära aseta objektiivi elektrikontaktidega allapoole.
• Ära kasuta liiga suurt survet.
• Ära puuduta läätse.
• Ära kasta vette.
• Ära puuduta elektrikontakte.
• Ära pilla maha.
• Väldi orgaaniliste lahustite kasutamist.
  • Väldi liigset niiskust.
  • Väldi magnetväljasid.
• Ära hoia kaamerat sellest objektiivi osast, mis fokuseerimisel välja lükkub.

Ettevaatusabinõud talletamisel

• Ära hoia objektiivi ilma katteta.
• Puhasta objektiivi salvräti või pehme lapiga.
  • Väldi koitõrjevahendeid.
• Probleemide esinemisel pöördu lähimasse Olympuse teeninduskeskusesse.

• Euroopa tehniline klienditugi

Külasta palun meie kodulehte http://www.olympus-europa.com või helista: tel 00800 - 67 10 83 00 (tasuta number) +49 180 5 - 67 10 83 või +49 40 - 237 73 48 99 (tasuline)
