ZUIKO DIGITAL ED 714mm 1:4.0 - Lens OLYMPUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Super groothoek zoomobjectief voor Four Thirds digitale spiegelreflexcamera's
Merk	Olympus
Model	ZUIKO DIGITAL ED 7-14 mm 1:4.0
Brandpuntsafstand	7 tot 14 mm (equivalent 14-28 mm in 35 mm)
Maximum diafragma	f/4.0
Minimum diafragma	f/22
Beeldhoek	114° tot 75°
Optische configuratie	12 groepen, 18 lenzen (waarvan 5 asferische van gegoten Super ED en ED-glas)
Coating	Meerlaags (deels eenlaags)
Scherpstelbereik	0,25 m tot ∞ (oneindig)
Maximale vergroting	0,11x (0,22x equivalent 35 mm)
Minimale werkafstand	10 cm (van de voorkant van het objectief tot het onderwerp)
Scherpstelbediening	AF/MF-schakeling via ring
Afmetingen (diameter × lengte)	∅86,5 × 119,5 mm
Gewicht	780 g (exclusief dop)
Vatting	Four Thirds
Bescherming	Stof- en spatwaterdicht
Compatibele accessoires	Teleconverter EC-14 (optioneel); tussenring EX-25 niet compatibel
Onderhoud en reiniging	Gebruik een zachte doek; vermijd oplosmiddelen, motwerende middelen en overmatig vocht
Veiligheidsmaatregelen	Niet door het objectief naar de zon kijken; opbergen met dop; stoten en extreme temperaturen vermijden
Bedrijfstemperatuur	-10 °C tot +40 °C
Reserveonderdelen en repareerbaarheid	Voor- en achterdop; elektrische contacten; neem bij problemen contact op met Olympus-service

Veelgestelde vragen - ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Is dit objectief compatibel met alle Olympus Four Thirds-camera's?

Ja, het is exclusief ontworpen voor de Four Thirds-spiegelreflexcamera's van Olympus.

Wat is het equivalent in 35 mm brandpuntsafstand?

Het komt overeen met een 14-28 mm zoom in 35 mm-formaat.

Kan ik een teleconverter met dit objectief gebruiken?

Ja, de optionele EC-14 teleconverter is compatibel.

Is de tussenring EX-25 te gebruiken?

Nee, de tussenring EX-25 kan niet met dit objectief worden gebruikt.

Wat is de minimale scherpstelafstand?

De minimale afstand is 0,25 m (25 cm) vanaf de sensor, met een werkafstand van 10 cm vanaf de voorkant van het objectief.

Hoe maak ik de lenzen schoon?

Gebruik een zachte doek; vermijd oplosmiddelen en motwerende middelen.

Is het objectief weersbestendig?

Ja, het heeft een constructie die beschermt tegen stof en spatwater.

Kan ik dit objectief gebruiken voor close-upfoto's?

Ja, het maakt opnamen van dichtbij tot 10 cm vanaf de voorkant van het objectief mogelijk, met een maximale vergroting van 0,11x.

Wat moet ik doen als het objectief niet goed werkt?

Neem contact op met de dichtstbijzijnde Olympus-service (adressen in de handleiding).

Hoe bescherm ik het objectief wanneer het niet wordt gebruikt?

Plaats altijd de voordop en bewaar het op een droge plek zonder sterke temperatuurschommelingen.

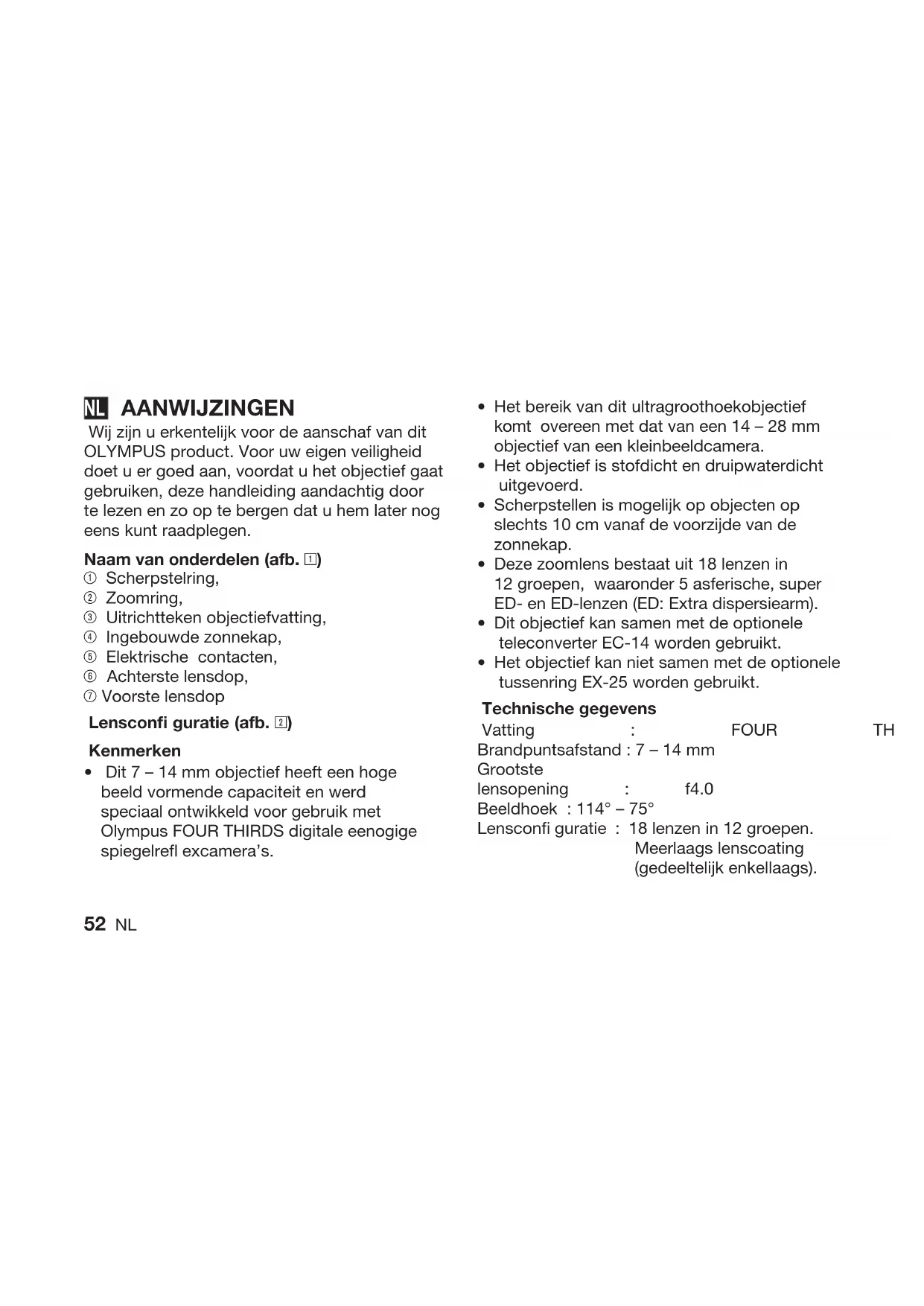

GEBRUIKSAANWIJZING ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Wij zijn u erkentelijk voor de aanschaf van dit OLYMPUS product. Voor uw eigen veiligheid doet u er goed aan, voordat u het objectief gaat gebruiken, deze handleiding aandachtig door te lezen en zo op te bergen dat u hem later nog eens kunt raadplegen.

Naam van onderdelen (afb. 1)

① Scherpstelring,
② Zoomring,
③ Uitrichtteken objectiefvatting,
④ Ingebouwde zonnekap,
⑤ Elektrische contacten,
⑥ Achterste lensdop,
⑦ Voorste lensdop

Lensconfi guratie (afb. 2)

Kenmerken

- Dit 7 – 14 mm objectief heeft een hoge beeld vormende capaciteit en werd speciaal ontwikkeld voor gebruik met Olympus FOUR THIRDS digitale eenogige spiegelrefl excamera's.

• Het bereik van dit ultragroothoekobjectief komt overeen met dat van een 14 – 28 mm objectief van een kleinbeeldcamera.
• Het objectief is stofdicht en druipwaterdicht uitgevoerd.
• Scherpstellen is mogelijk op objecten op slechts 10 cm vanaf de voorzijde van de zonnekap.
• Deze zoomlens bestaat uit 18 lenzen in 12 groepen, waaronder 5 asferische, super ED- en ED-lenzen (ED: Extra dispersiearm).
• Dit objectief kan samen met de optionele teleconverter EC-14 worden gebruikt.
• Het objectief kan niet samen met de optionele tussenring EX-25 worden gebruikt.

Technische gegevens

Vatting : FOUR TH

Brandpuntsafstand : 7 – 14 mm

Grootste

lensopening : f4.0

Beeldhoek : 114° – 75°

Lensconfi guratie : 18 lenzen in 12 groepen.

Meerlaags lenscoating (gedeeltelijk enkellaags).

Diafragmabereik : f4.0 tot f22.0.

Scherpstelafstand : 0,25 m tot ∞ (oneindig).

Scherpstelling : AF / MF (Automatisch Handmatig) omschakel-baar.

Massa : 780 g (zonder lensdop).

Afmetingen : Grootste diameter ∅ 86,5 mm x totale lengte 119,5 mm.

- Wijzigingen in technische gegevens voorbehouden zonder voorafgaande kennisgeving of enige verplichting van de zijde van de fabrikant.

Waar u bij het fotograferen op moet letten

Op de kleinste scherpstelafstand (0,25 m) kunnen met dit objectief objecten op slechts 10 cm afstand van de voorzijde van de zonne-kap worden gefotografeerd.

De maximale vergrotingsfactor bedraagt daarbij circa 0,11x (omgerekend naar het kleinbeeld formaat 0,22x).

Voor klanten in Europa

Het waarmerk "CE" garandeert dat dit product voldoet aan de richtlijnen van de Europese Unie voor wat betreft veiligheid, gezondheid, milieubehoud en persoonlijke veiligheid van de gebruiker. Producten met het waarmerk "CE" zijn bedoeld voor de Europese markt.

Voorzorgsmaatregelen: Lees het volgende vooral aandachtig door

Waarschuwing: Veiligheidsmaatregelen

• Kijk niet door het objectief recht in de zon.
• Berg het objectief niet op zonder lensdoppen. Zonlicht dat door het objectief gebundeld wordt, kan brand veroorzaken.
• Richt de camera nooit op de zon. Het invallende zonlicht wordt door het objectief gebundeld en kan zo de camera beschadigen of brand veroorzaken.

Voorzorgsmaatregelen voor gebruik

• Temperatuurbereik voor bediening +40 °C tot -10 °C.
• Voorkom abrupte temperatuurwijzigingen.
• Plaats de lens niet met de contacten naar beneden.
  • Voorkom te hoge druk.
• Raak de lens niet aan.
• Niet onderdompelen.
  • Raak de contacten niet aan.
• Laat niet vallen.
• Vermijd organische oplosmiddelen.
  • Voorkom overmatig vocht.
  • Voorkom magnetische velden.
• Houd de camera niet vast aan het deel van de lens dat uitgeschoven is bij het scherpstellen.

Voorzorgsmaatregelen voor opsla

• Plaats het kapje op de lens als deze niet wordt gebruikt.
• Gebruik voor het reinigen van de lens zakdoekjes of een zachte doek.
• Vermijd mottenballen.
• Neem contact op met het servicecentrum van Olympus bij u in de buurt, indien er zich problemen voordoen.

• Europese Technische klantendienst

Bezoek onze homepage http://www.olympus-europa.com of bel het NUMMER: Tel. 00800 - 67 10 83 00 (gratis) +49 180 5 - 67 10 83 of +49 40 - 237 73 48 99 (volgens tarief)
