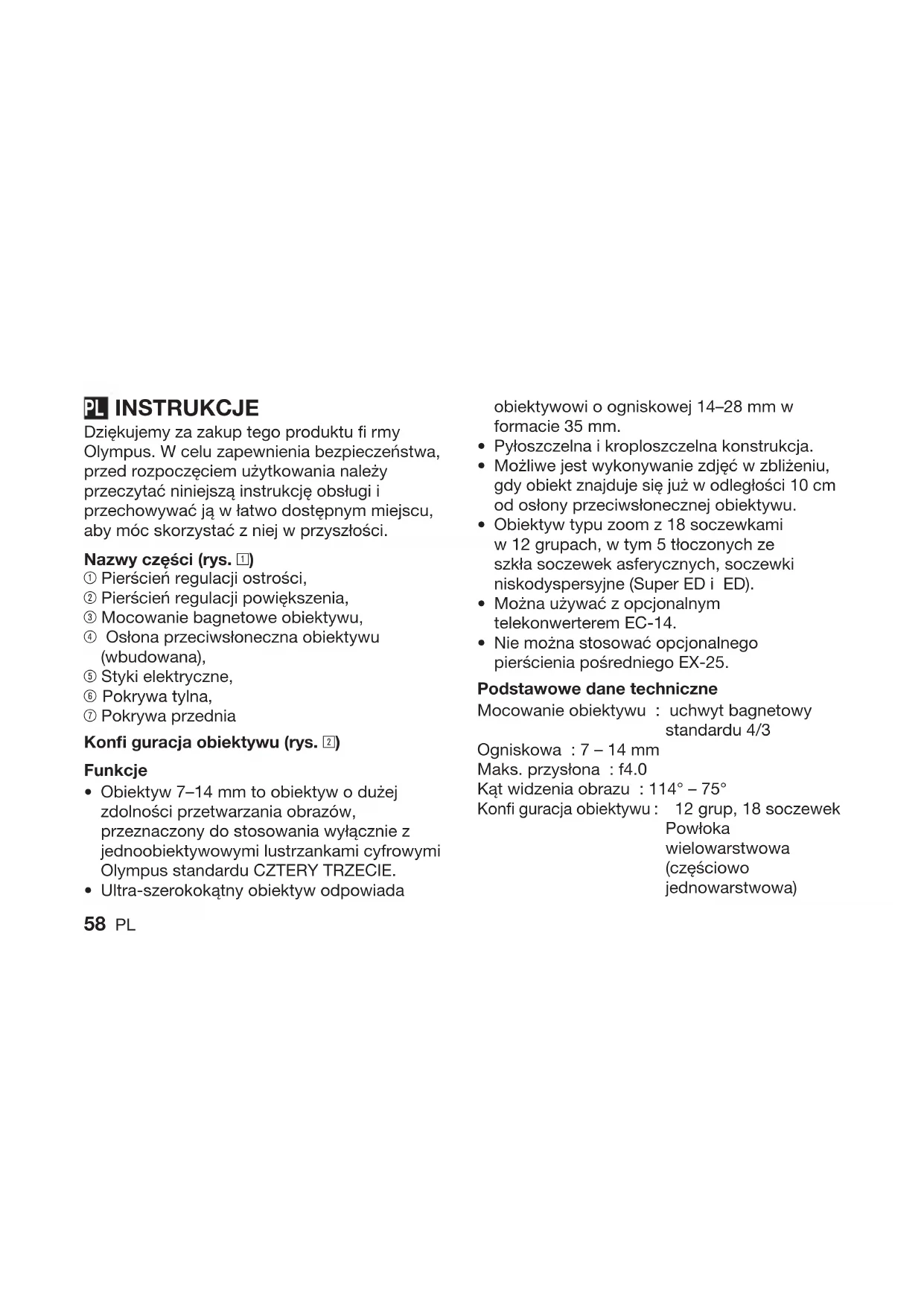

INSTRUKCJA OBSŁUGI ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Dziękujemy za zakup tego produktu fi rmy Olympus. W celu zapewnienia bezpieczeństwa, przed rozpoczęciem użytkowania należy przeczytać niniejszą instrukcję obsługi i przechowywać ją w łatwo dostępnym miejscu, aby móc skorzystać z niej w przyszłości.

Nazwy części (rys. 1)

① Pierścień regulacji ostrości,
② Pierścień regulacji powiększenia,
③ Mocowanie bagnetowe obiektywu,
④ Ośłona przeciwsłoneczna obiektywu (wbudowana),
⑤ Styki elektryczne,
⑥ Pokrywa tylna,
⑦ Pokrywa przednia

Konfi guracja obiektywu (rys. 2)

Funkcje

• Obiektyw 7–14 mm to obiektyw o dużej zdolności przetwarzania obrazów, przeznaczony do stosowania wyłącznie z jednoobiektywowymi lustrzankami cyfrowymi Olympus standardu CZTERY TRZECIE.
• Ultra-szerokokątny obiektyw odpowiada

obiektywowi o ogniskowej 14–28 mm w formacie 35 mm.

• Pyłoszczelna i kroploszczelna konstrukcja.
• Możliwe jest wykonywanie zdjęć w zbliżeniu, gdy obiekt znajduje się już w odległości 10 cm od osłony przeciwsłonecznej obiektywu.
• Obiektyw typu zoom z 18 soczewkami w 12 grupach, w tym 5 tłoczonych ze szkła soczewek asferycznych, soczewki niskodyspersyjne (Super ED i ED).
• Można używać z opcjonalnym telekonwerterem EC-14.
• Nie można stosować opcjonalnego pierścienia pośredniego EX-25.

Podstawowe dane techniczne

Mocowanie obiektywu : uchwyt bagnetowy standardu 4/3

Ogniskowa : 7 - 14 mm

Maks. przysłona : f4.0

Kąt widzenia obrazu : 114° – 75°

Konfi guracja obiektywu: 12 grup, 18 soczewek Powłoka wielowarstwowa (częściowo jednowarstwowa)

Sterowanie przysłoną : f4.0 do f22

Zakres regulacji

odległości :

(nieskończoność)

Regulacja ostrości : Przełączanie AF/MF (automatyczna/ręczna)

Masa :

Wymiary :

∅ 86,5 x długość

całkowita 119,5 mm

- Dane techniczne mogą ulec zmianie bez powiadomienia i bez żadnych zobowiązań ze strony producenta.

Uwaga

Przy minimalnej odległości fotografowania (0,25 m), odległość robocza (odległość od końca osłony przeciwsłonecznej obiektywu a obiektem) wynosi około 10 cm, a maksymalne powiększenie około 0,11× (0,22× odnosząc to do formatu 35 mm).

Dla klientów w Europie

0,2

Symbol »CE« oznacza, że niniejszy produkt spełnia europejskie wymagania w zakresie bezpieczeństwa, ochrony zdrowia, środowiska i konsumenta. Produkty 780 g (bez pokrywki) oznaczone symbołem »CE« są maks. średnica przeznaczone do sprzedaży na terenie Europy.

Środki bezpieczeństwa:

Należy przeczytać następujące zalecenia.

Ostrzeżenia: Zasady bezpieczeństwa

• Nie patrz przez obiektyw bezpośrednio na słońce.
• Nie zostawiaj obiektywu bez pokrywki. Światło słoneczne skupione przez obiektyw może spowodować pożar.
• Nie kieruj obiektywu aparatu bezpośrednio na słońce. Obiektyw powoduje skupianie światła słonecznego wewnątrz aparatu i może spowodować jego uszkodzenie lub zapalenie.

Śodki ostrożności dotyczące obchodzenia się z aparatem

• Zakres temperatur pracy od +40 °C do -10 °C.
• Unikaj gwałtownych zmian temperatury.
• Nie odkładaj obiektywu ze stykami skierowanymi w dół.
• Unikaj zbyt dużego nacisku.
• Nie dotykaj soczewek obiektywu.
• Nie zanurzaj aparatu pod wodę.
• Nie dotykaj styków.
• Nie upuszczaj aparatu.
• Unikaj rozpuszczalników organicznych.
• Unikaj nadmiernej wilgotności.
• Unikaj pól magnetycznych.
• Nie chwytaj aparatu za część obiektywu wysuniętą podczas ustawiania ostrości.

Środki ostrożności dotyczące przechowywania

• Zakładaj na obiektyw pokrywkę, gdy nie jest on używany.
• Do czyszczenia obiektywu używaj chusteczki higienicznej lub miękkiej tkaniny.
• Unikaj środków przeciwko molom.
• Jeżeli masz jakikolwiek problem, skontaktuj się z najbliższym centrum serwisowym Olympus.

- Serwis techniczny dla klientów z Europy

Odwiedź naszą stronę

http://www.olympus-europa.com

lub zadzwoń pod NUMER:

Tel. 00800 - 67 10 83 00 (numer bezpłatny)

+49 180 5 - 67 10 83 lub

+49 40 - 237 73 48 99 (numer platny)
