ZUIKO DIGITAL ED 714mm 1:4.0 - Objektyvas OLYMPUS - Nemokama naudojimo instrukcija

Produkto tipas	Super plataus kampo priartinimo objektyvas, skirtas Four Thirds skaitmeniniams veidrodiniams fotoaparatams
Prekės ženklas	Olympus
Modelis	ZUIKO DIGITAL ED 7-14 mm 1:4.0
Židinio nuotolis	7–14 mm (atitinka 14–28 mm 35 mm formatu)
Maksimali diafragma	f/4.0
Minimali diafragma	f/22
Matymo kampas	114°–75°
Optinė konfigūracija	12 grupių, 18 lęšių (iš jų 5 asferiniai išlieti iš Super ED ir ED stiklo)
Danga	Daugiasluoksnė (iš dalies vienasluoksnė)
Fokusavimo atstumo diapazonas	0,25 m iki ∞ (begalybės)
Maksimalus padidinimas	0,11x (0,22x atitinka 35 mm)
Minimalus darbinis atstumas	10 cm (nuo objektyvo galo iki objekto)
Fokusavimo valdymas	AF/MF perjungimas žiedu
Matmenys (skersmuo × ilgis)	∅86,5 × 119,5 mm
Svoris	780 g (be dangtelio)
Laikiklis	Four Thirds
Apsauga	Apsaugota nuo dulkių ir lašėjimo
Suderinami priedai	Telekonverteris EC-14 (pasirinktinis); prailginimo vamzdis EX-25 nesuderinamas
Priežiūra ir valymas	Naudokite minkštą audinį; venkite tirpiklių, antikandinių priemonių ir per didelės drėgmės
Saugos priemonės	Nežiūrėkite pro objektyvą į saulę; laikykite su dangteliu; venkite smūgių ir ekstremalių temperatūrų
Darbinė temperatūra	-10 °C iki +40 °C
Atsarginės dalys ir remontas	Priekinis ir galinis dangteliai; elektriniai kontaktai; kilus sunkumų susisiekite su Olympus tarnyba

Dažnai užduodami klausimai - ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Ar šis objektyvas suderinamas su visais Olympus Four Thirds fotoaparatais?

Taip, jis sukurtas išskirtinai Olympus Four Thirds skaitmeniniams veidrodiniams fotoaparatams.

Koks yra 35 mm židinio nuotolio atitikmuo?

Jis atitinka 14–28 mm priartinimą 35 mm formatu.

Ar galima naudoti telekonverterį su šiuo objektyvu?

Taip, pasirinktinis telekonverteris EC-14 yra suderinamas.

Ar galima naudoti prailginimo vamzdį EX-25?

Ne, prailginimo vamzdis EX-25 negali būti naudojamas su šiuo objektyvu.

Koks yra minimalus fokusavimo atstumas?

Minimalus atstumas yra 0,25 m (25 cm) nuo jutiklio, o darbinis atstumas – 10 cm nuo objektyvo galo.

Kaip valyti lęšius?

Naudokite minkštą audinį; venkite tirpiklių ir antikandinių priemonių.

Ar objektyvas atsparus oro sąlygoms?

Taip, jis turi apsaugotą konstrukciją nuo dulkių ir lašėjimo.

Ar galiu naudoti šį objektyvą artimoms nuotraukoms?

Taip, jis leidžia fotografuoti iš arti iki 10 cm nuo objektyvo galo, o maksimalus padidinimas yra 0,11x.

Ką daryti, jei objektyvas neveikia tinkamai?

Susisiekite su artimiausiu Olympus aptarnavimo centru (kontaktai instrukcijoje).

Kaip apsaugoti objektyvą, kai jis nenaudojamas?

Visada uždėkite priekinį dangtelį ir laikykite sausoje vietoje be staigių temperatūros pokyčių.

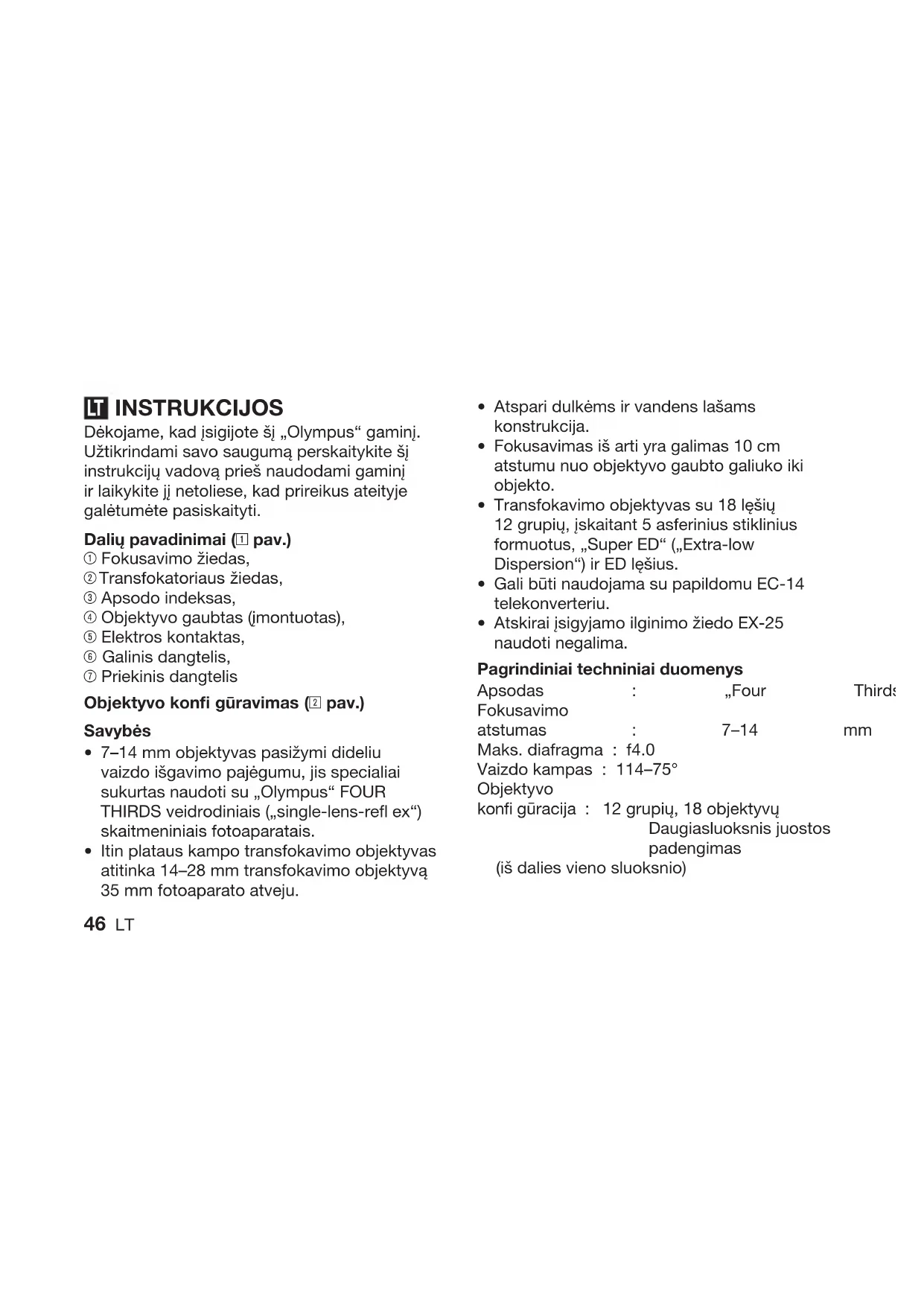

NAUDOJIMO INSTRUKCIJA ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Dėkojame, kad įsigijote šį „Olympus“ gaminį. Užtikrindami savo saugumą perskaitykite šį instrukcijų vadovą prieš naudodami gaminį ir laikykite jį netoliese, kad prireikus ateityje galėtumėte pasiskaityti.

Dalių pavadinimai (1 pav.)

① Fokusavimo žiedas,
② Transfokatoriaus žiedas,
③ Apsodo indeksas,
④ Objektyvo gaubtas (imontuotas),
⑤ Elektros kontaktas,
⑥ Galinis dangtelis,
⑦ Priekinis dangtelis

Objektyvo konfi gūravimas (2 pav.)

Savybès

• 7–14 mm objektyvas pasižymi dideliu vaizdo išgavimo pajėgumu, jis specialiai sukurtas naudoti su „Olympus“ FOUR THIRDS veidrodiniais („single-lens-refl ex“) skaitmeniniais fotoaparatais.

• Itin plataus kampo transfokavimo objektyvas atitinka 14–28 mm transfokavimo objektyvą 35 mm fotoaparato atveju.

• Atspari dulkėms ir vandens lašams konstrukcija.

• Fokusavimas iš arti yra galimas 10 cm atstumu nuo objektyvo gaubto galiuko iki objekto.
• Transfokavimo objektyvas su 18 lešių 12 grupių, jskaitant 5 asferinius stiklinius formuotus, „Super ED“ („Extra-low Dispersion“) ir ED lešius.
• Gali būti naudojama su papildomu EC-14 telekonverteriu.
• Atskirai jsigyjamo ilginimo žiedo EX-25 naudoti negalima.

Pagrindiniai techniniai duomenys

Apsodas	:	„Four	Thirds
Fokusavimo
atstumas	:	7–14	mm

Maks. diafragma : f4.0

Vaizdo kampas : 114–75°

Objektyvo

konfi gūracija : 12 grupių, 18 objektyvų Daugiasluoksnis juostos padengimas

Rainelès valdymas : nuo f4.8 iki f22

Fotografavimo ribos : nuo 0,25 m iki ∞ (begalybės)

Židinio reguliavimas : AF / MF jungimas

Svoris :

Matmenys :

× bendras ilgis 119,5 mm

- Techniniai duomenys gali būti keičiami be išankstinio gamintojo pranešimo ar įsipareigojimo.

Informacija

Minimaliu fotografavimo atstumu (0,25 m) darbinis atstumas (atstumas nuo objektyvo gaubto galiuko iki objekto) yra maždaug 10 cm, o didžiausias didinimas fotografuojant yra maždaug 0,11X (0,22X 35 mm juostiniuose fotoaparatuose).

Klientams Europoje

Ženklas „CE“ rodo, kad šis gaminys

atitinka Europos saugos, sveikatos,

aplinkos ir vartotojo apsaugos

reškalavimus. „CE“ paženklinti

gaminiai skirti parduoti Europoje.

Atsargumo priemonės: būtinai perskaitykite čia pateiktą informaciją

Įspėjimai: saugos priemonės

• Per objektyvą nežiūrėkite j saule.
• Nepalikite objektyvo be dangtelio. Objektyve susiliejus saulės šviesai kyla gaisro pavojus.
• Nenukreipkite fotoaparato objektyvo tiesiai j saulę. Saulės šviesa objektyve susilies ir susifokusuos fotoaparato viduje, dėl to galimi gedimai ar gaisras. Atsargumo priemonės naudojantis
• Darbinės temperatūros diapazonas nuo +40 °C iki -10 °C.
• Venkite staigių temperatūros pokyčių.
• Neděkite objektyvo kontaktais žemyn.
• Venkite per didelio slègio.

• Nelieskite objektyvo.

• Nenardinkite j skysčius.

• Nelieskite kontaktu.
• Nemétykite.
• Saugokite nuo organinių tirpiklių.
• Saugokite nuo per didelès drègmès.
• Saugokite nuo magnetinio lauko.
• Nelaikykite fotoaparato už objektyvo dalies, išsikišusios fokusavimo metu.

Laikymo atsargumo priemonės

• Ant nenaudojamo objektyvo uždėkite dangtelį.
• Valydami lešius naudokite audinį arba švelnų skudurėlj.
• Saugokite nuo kandžių repelentų.
• Iškilus problemoms, susisiekite su artimiausiu „Olympus“ aptarnavimo centru.

- Europos klientų aptarnavimo techninis skyrius

Apsilankykite mūsų tinklalapyje: http://www.olympus-europa.com arba skambinkite NUMERIU: Tel. 00800 - 67 10 83 00 (nemokamas) +49 180 5 - 67 10 83 arba +49 40 - 237 73 48 99 (mokamas)
