BEDIENUNGSANLEITUNG ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

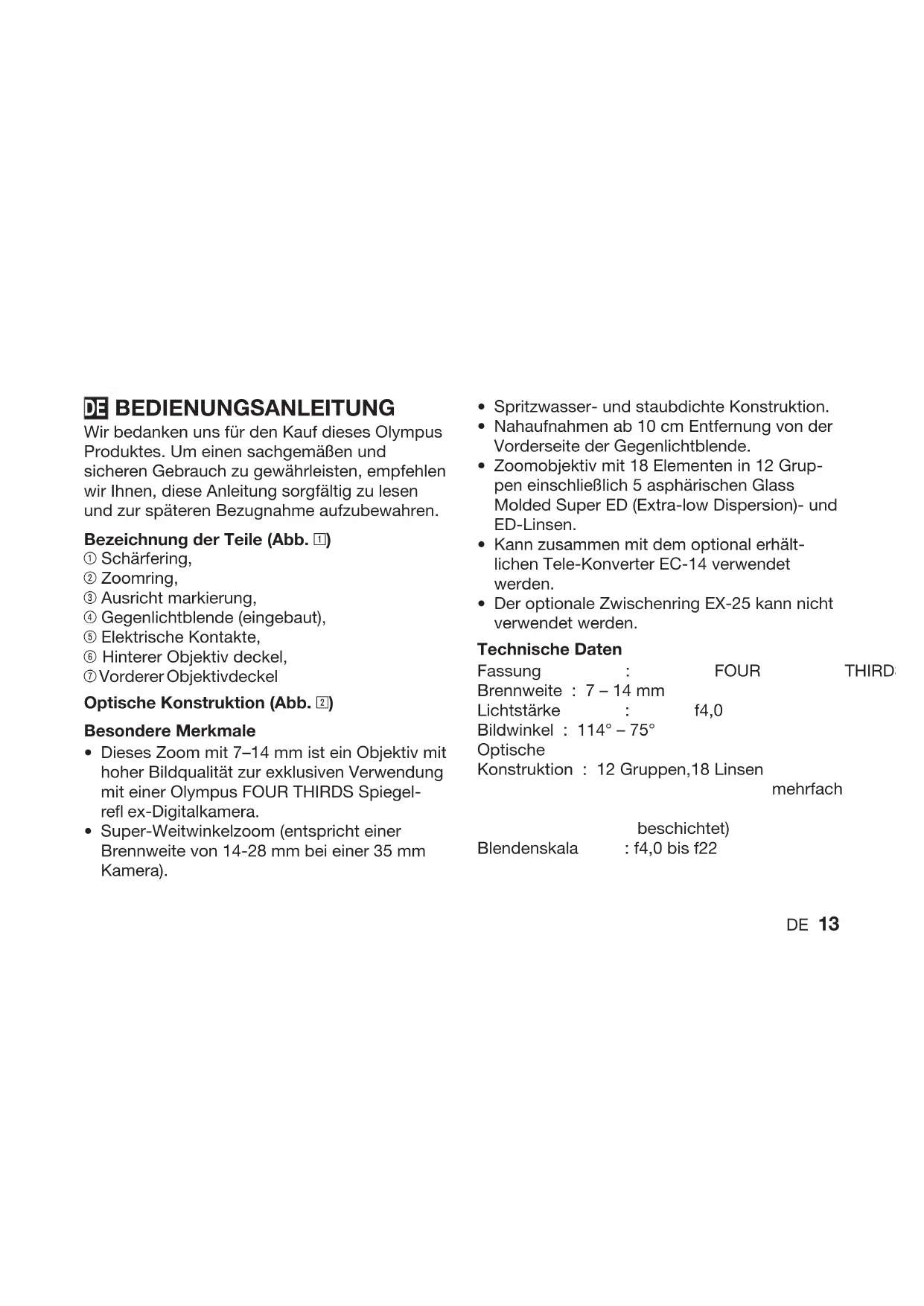

DE BEDIENUNGSANLEITUNG

Wir bedanken uns für den Kauf dieses Olympus Produktes. Um einen sachgemäßen und sicheren Gebrauch zu gewährleisten, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen und zur späteren Bezugnahme aufzubewahren.

Bezeichnung der Teile (Abb. 1)

① Schärfering,

② Zoomring,

③ Ausricht markierung,

④ Gegenlichtblende (eingebaut),

⑤ Elektrische Kontakte,

⑥ Hinterer Objektiv deckel,

⑦ Vorderer Objektivdeckel

Optische Konstruktion (Abb. 2)

Besondere Merkmale

• Dieses Zoom mit 7–14 mm ist ein Objektiv mit hoher Bildqualität zur exklusiven Verwendung mit einer Olympus FOUR THIRDS Spiegel-refl ex-Digitalkamera.

• Super-Weitwinkelzoom (entspricht einer Brennweite von 14-28 mm bei einer 35 mm Kamera).

• Spritzwasser- und staubdichte Konstruktion.

• Nahaufnahmen ab 10 cm Entfernung von der Vorderseite der Gegenlichtblende.
• Zoomobjektiv mit 18 Elementen in 12 Gruppen einschließlich 5 asphärischen Glass Molded Super ED (Extra-low Dispersion)- und ED-Linsen.
• Kann zusammen mit dem optional erhältlichen Tele-Konverter EC-14 verwendet werden.
• Der optionale Zwischenring EX-25 kann nicht verwendet werden.

Technische Daten

Fassung : FOUR THIRD

Brennweite : 7 - 14 mm

Lichtstärke : f4,0

Bildwinkel : 114° – 75°

Optische

Konstruktion : 12 Gruppen,18 Linsen

mehrfach

beschichtet)

Blendenskala : f4,0 bis f22

Entfernung : 0,25 m bis ∞ (unendlich)

Scharfstellung : AF/MF-Umschaltung Gewicht : 780 g (ohne Objektivdeckel)

Abmessungen : Max. Durchmesser 86 Gesamtlänge 119,5 mm

- Änderungen der technischen Daten ohne Vorankündigung des Herstellers jederzeit vorbehalten.

Hinweis

Bei der Mindestentfernung von 0,25 m beträgt die Arbeitsentfernung (Entfernung zwischen Motiv und der Vorderseite der Gegenlichtblende) ca. 10 cm; die maximale Aufnahmevergrößerung beträgt 0,11x (entspricht 0,22x bei einer 35 mm Kamera).

Für Europa

Das „CE“-Zeichen bestätigt, dass dieses Produkt mit den europäischen Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Mit dem „CE“-Zeichen ausgewiesene Produkte sind für Europa vorgesehen.

Sicherheitshinweise: Bitte unbedingt die nachfolgenden Informationen lesen

Achtung: Sicherheitshinweise

• Das Objektiv nicht direkt auf die Sonne ausrichten.
• Das Objektiv nur mit angebrachten Objektivdeckeln aufbewahren. Falls Sonnenstrahlen durch das Objektiv gebündelt werden, besteht Feuergefahr!

- Niemals das an der Kamera montierte Objektiv direkt auf die Sonne richten. Andernfalls können die einfallenden Sonnenstrahlen optisch stark gebündelt werden, so dass schwere Schäden auftreten können und/oder Feuergefahr besteht.

Sicherheitshinweise zur Handhabung

• Betriebstemperatur +40 °C bis -10 °C.
• Abrupte Temperaturschwankungen vermeiden.
• Niemals das Objektiv mit nach unten weisenden Kontakten ablegen.
• Zu hohe Druckausübung vermeiden.
• Nicht die Linse berühren.
• Nicht unterwassertauglich.
• Nicht die Objektivkontakte berühren.
• Nicht fallen lassen.
• Keine organischen Lösungsmittel verwenden.
  • Hohe Feuchtigkeit vermeiden.
  • Meiden von Magnetfeldern.
• Die Kamera darf niemals an dem Objektivbereich gehalten werden, der beim Fokussieren ausgeschoben wird.

Sicherheitshinweise zur Aufbewahrung

• Bei Nichtgebrauch die Objektivdeckel anbringen.
• Zur Linsenreinigung nur Linsenreinigungspapier oder -tuch verwenden.
  • Meiden von Mottenkugeln.
• Bei Fragen wenden Sie sich bitte an Ihren Olympus Kundendienst.

- Technische Unterstützung für Kunden in Europa

Bitte besuchen Sie unsere Internetseite http://www.olympus-europa.com oder wenden Sie sich telefonisch unter einer dieser Rufnummern an uns:

Tel. 00800 - 67 10 83 00 (gebührenfrei)

+49 180 5 - 67 10 83 oder

+49 40 - 237 73 48 99 (gebührenpfl ichtig)

DK BETJENINGSVEJLEDNING

Objektivkonfi guration (Fig. 2)

Bildvinkel : 114° – 75°

Objektiv-

konfi guration : 12 grupper, 18 linser

Antirefl exbehandling
