ZUIKO DIGITAL ED 714mm 1:4.0 - Objektiv OLYMPUS - Gratis bruksanvisning och manual

Produkttyp	Super vidvinkelzoomobjektiv för Four Thirds systemkameror
Varumärke	Olympus
Modell	ZUIKO DIGITAL ED 7-14 mm 1:4.0
Brännvidd	7 till 14 mm (motsvarande 14-28 mm i 35 mm-format)
Maximal bländare	f/4.0
Minsta bländare	f/22
Bildvinkel	114° till 75°
Optisk konstruktion	12 grupper, 18 linser (varav 5 asfäriska i pressgjort Super ED och ED-glas)
Beläggning	Flerlagersbeläggning (delvis enkelt lager)
Fokusområde	0,25 m till ∞ (oändligheten)
Maximal förstoring	0,11x (0,22x motsvarande 35 mm)
Minsta arbetsavstånd	10 cm (från objektivets framkant till motiv)
Fokusstyrning	AF/MF-omkoppling via ring
Mått (diameter × längd)	∅86,5 × 119,5 mm
Vikt	780 g (exkl. lock)
Fattning	Four Thirds
Skydd	Damm- och stänktät
Kompatibla tillbehör	Teleconverter EC-14 (valfritt); mellanring EX-25 är inte kompatibel
Underhåll och rengöring	Använd en mjuk trasa; undvik lösningsmedel, malkulor och överdriven fukt
Säkerhetsföreskrifter	Titta inte på solen genom objektivet; förvara med lock; undvik stötar och extrema temperaturer
Arbetstemperatur	-10 °C till +40 °C
Reservdelar och reparerbarhet	Främre och bakre lock; elektriska kontakter; kontakta Olympus service vid problem

Vanliga frågor - ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Är detta objektiv kompatibelt med alla Olympus Four Thirds-kameror?

Ja, det är designat exklusivt för Olympus Four Thirds-systemkameror.

Vad är motsvarande brännvidd i 35 mm-format?

Det motsvarar en zoom på 14-28 mm i 35 mm-format.

Kan man använda en telekonverter med detta objektiv?

Ja, den valfria telekonvertern EC-14 är kompatibel.

Kan mellanringen EX-25 användas?

Nej, mellanringen EX-25 kan inte användas med detta objektiv.

Vad är det minsta fokusavståndet?

Minsta avstånd är 0,25 m (25 cm) från sensorn, med ett arbetsavstånd på 10 cm från objektivets framkant.

Hur rengör man linserna?

Använd en mjuk trasa; undvik lösningsmedel och malkulor.

Är objektivet väderbeständigt?

Ja, det har en konstruktion som skyddar mot damm och stänk.

Kan jag använda objektivet för närbilder?

Ja, den möjliggör närbilder ner till 10 cm från objektivets framkant, med en maximal förstoring på 0,11x.

Vad gör jag om objektivet inte fungerar korrekt?

Kontakta närmaste Olympus service (adresser i manualen).

Hur skyddar jag objektivet när det inte används?

Sätt alltid på främre locket och förvara det på en torr plats utan snabba temperaturväxlingar.

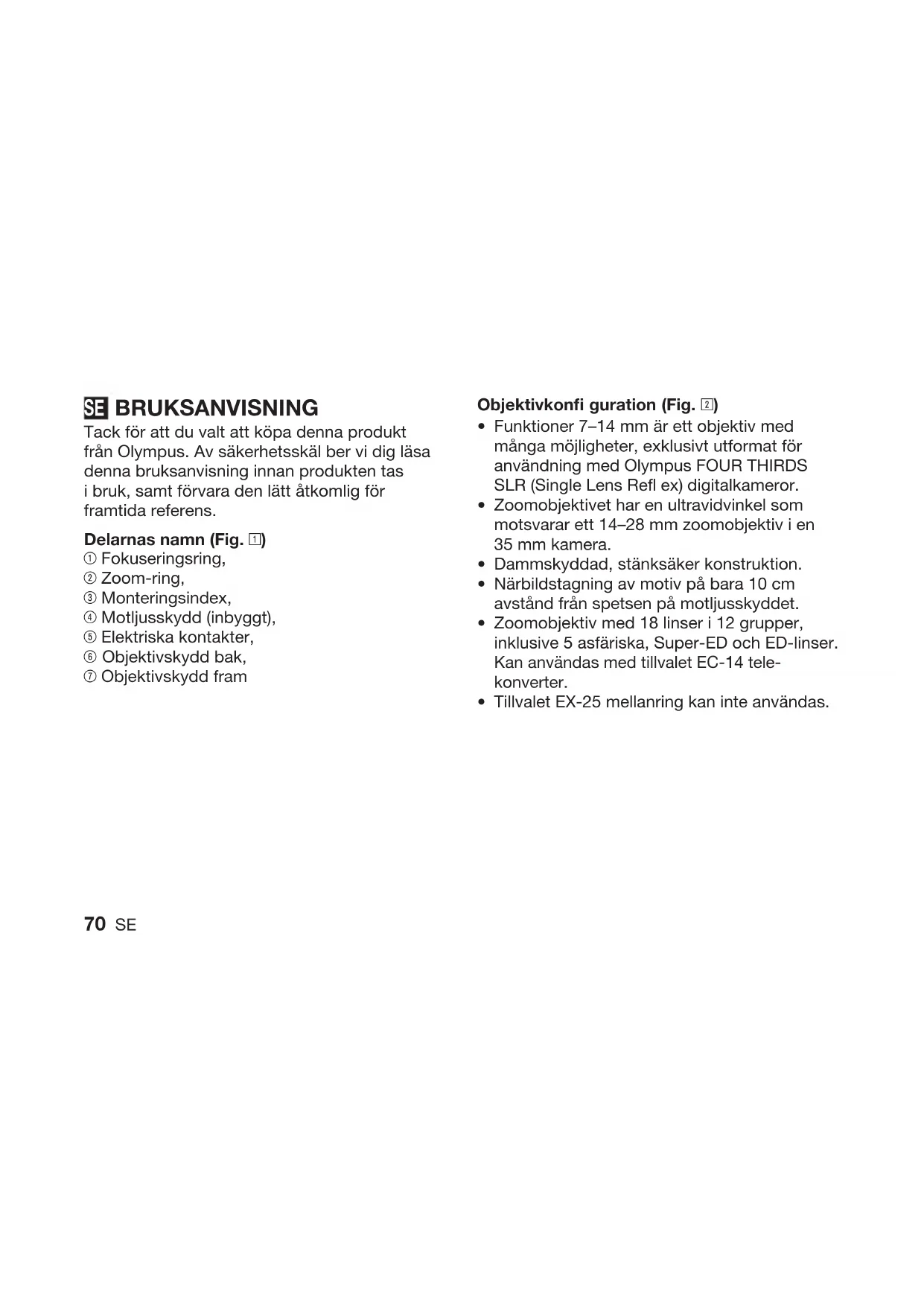

BRUKSANVISNING ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Tack för att du valt att köpa denna produkt från Olympus. Av säkerhetsskäl ber vi dig läsa denna bruksanvisning innan produkten tas i bruk, samt förvara den lätt åtkomlig för framtida referens.

Delarnas namn (Fig. 1)

① Fokuseringsring,
② Zoom-ring,
③ Monteringsindex,
④ Motljusskydd (inbyggt),
⑤ Elektriska kontakter,
⑥ Objektivskydd bak,
⑦ Objektivskydd fram

• Funktioner 7–14 mm är ett objektiv med många möjligheter, exklusivt utformat för användning med Olympus FOUR THIRDS SLR (Single Lens Refl ex) digitalkameror.
• Zoomobjektivet har en ultravidvinkel som motsvarar ett 14–28 mm zoomobjektiv i en 35 mm kamera.
• Dammskyddad, stänksäker konstruktion.
• Närbildstagning av motiv på bara 10 cm avständ från spetsen på motljusskyddet.
• Zoomobjektiv med 18 linser i 12 grupper, inklusive 5 asfäriska, Super-ED och ED-linser. Kan användas med tillvalet EC-14 telekonverter.
• Tillvalet EX-25 mellanring kan inte användas.

Viktiga specifi kationer

Montering : Four

Brännvidd : 7–14 mm (0,3–0,6 tum)

Max. bländare : f4.0

(partiellt ett lager)

Iriskontroll : f4.0 till

Fotograferings-

avstånd : 0,25 m till ∞ (oändligt)

Fokusjustering : AF/MF-växling

Vikt :

Mått : Max. diam. ∅ 86,5 x total

längd 119,5 mm

- Rätt till ändringar förbehålles.

Referens

Thirds-favninginsta fotograferingsavständ (0,25 m), är arbetsavständet (avständet mellan spetsen på objektivet och motivet) cirka 10 cm. Maximal förstoring är cirka 0,11X (0,22X vid omvandling till en 35 mm fi Imkamera).

För kunder i Europa

»CE»-märkningen visar att denna produkt följer europeiska krav på säkerhet, hälsa, miljö och kundskydd. CE-märkta produkter säljs i Europa.

Försjektighetsåtgäyder: Läs igenom följande

Varningar: Säkerhetsföreskrifter

• Betrakta inte solen genom objektivet.
• Lämna inte objektivet utan skydd. Om solljus strålar genom objektivet kan eldsvåda uppstå.
• Rikta inte kameraobjektivet mot solen. Solljus strålar genom objektivet och fokuseras inuti kameran, vilket kan orsaka skada eller brand.

Hanteringsföreskrifter

• Arbetstemperaturen är mellan +40°C och -10°C.
• Undvik hastiga temperaturförändringar.
• Lägg inte objektivet med kontakterna vända nedåt.
• Undvik starkt tryck.
• Vidrör inte linsen.
• Sänk inte ner objektivet i vatten.
  • Vidrör inte kontakterna.
• Tappa det inte.
• Undvik organiska lösningsmedel.
• Undvik hög fuktighet.
• Undvik magnetism.
• Håll inte kameran i den del av objektivet som skjuts ut vid fokusering.

Förvaringsföreskrifter

• Skydda objektivet när det inte används.
• Gör rent objektivet med mjukt papper eller en mjuk trasa.
• Undvik insektsmedel.
• Om problem uppstår, kontakta närmaste Olympus-servicecenter.

- Teknisk kundsupport i Europa

Besök vår webbplats http://www.olympus.se eller ring NUMMER: Tel. 00800 - 67 10 83 00 (avgiftsfritt)

+49 180 5 - 67 10 83 eller +49 40 - 237 73 48 99 (debiteras)
