Produkttype	Supervidvinkel-zoomobjektiv til Four Thirds spejlreflekskameraer
Mærke	Olympus
Model	ZUIKO DIGITAL ED 7-14 mm 1:4.0
Brændvidde	7 til 14 mm (ækvivalent 14-28 mm i 35 mm)
Maksimal blænde	f/4.0
Minimum blænde	f/22
Synsvinkel	114° til 75°
Optisk opbygning	12 grupper, 18 linser (heraf 5 asfæriske linser i Super ED og ED støbt glas)
Belægning	Multilag (enkeltlag delvist)
Fokuseringsafstand	0,25 m til ∞ (uendelig)
Maksimal forstørrelse	0,11x (0,22x ækvivalent 35 mm)
Mindste arbejdsafstand	10 cm (fra objektivets forreste del til motivet)
Fokusering	AF/MF skift via ring
Mål (diameter × længde)	∅86,5 × 119,5 mm
Vægt	780 g (uden dæksel)
Fatning	Four Thirds
Beskyttelse	Støv- og dryptæt
Kompatible tilbehør	Telekonverter EC-14 (ekstraudstyr); mellemring EX-25 er ikke kompatibel
Vedligeholdelse og rengøring	Brug en blød klud; undgå opløsningsmidler, mølpræparater og overdreven fugt
Sikkerhedsforanstaltninger	Kig ikke på solen gennem objektivet; opbevar med dæksel; undgå stød og ekstreme temperaturer
Driftstemperatur	-10 °C til +40 °C
Reservedele og reparationsmuligheder	Forreste og bageste dæksler; elektriske kontakter; kontakt Olympus service i tilfælde af vanskeligheder

Ofte stillede spørgsmål - ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Er dette objektiv kompatibelt med alle Olympus Four Thirds kameraer?

Ja, det er designet udelukkende til Olympus Four Thirds spejlreflekskameraer.

Hvad er 35 mm brændvidde ækvivalenten?

Det svarer til et 14-28 mm zoom i 35 mm format.

Kan man bruge en telekonverter med dette objektiv?

Ja, telekonverteren EC-14 som ekstraudstyr er kompatibel.

Kan mellemringen EX-25 bruges?

Nej, mellemringen EX-25 kan ikke bruges med dette objektiv.

Hvad er den mindste fokuseringsafstand?

Den mindste afstand er 0,25 m (25 cm) fra sensoren, med en arbejdsafstand på 10 cm fra objektivets forreste del.

Hvordan rengøres linserne?

Brug en blød klud; undgå opløsningsmidler og mølpræparater.

Er objektivet vejrbestandigt?

Ja, det har en konstruktion beskyttet mod støv og dryp.

Kan jeg bruge dette objektiv til nærbilleder?

Ja, det tillader nærbilleder ned til 10 cm fra objektivets forreste del med en maksimal forstørrelse på 0,11x.

Hvad gør jeg, hvis objektivet ikke fungerer korrekt?

Kontakt den nærmeste Olympus service (adresse i brugsanvisningen).

Hvordan beskytter jeg objektivet, når det ikke er i brug?

Sæt altid forreste dæksel på og opbevar det på et tørt sted uden pludselige temperaturændringer.

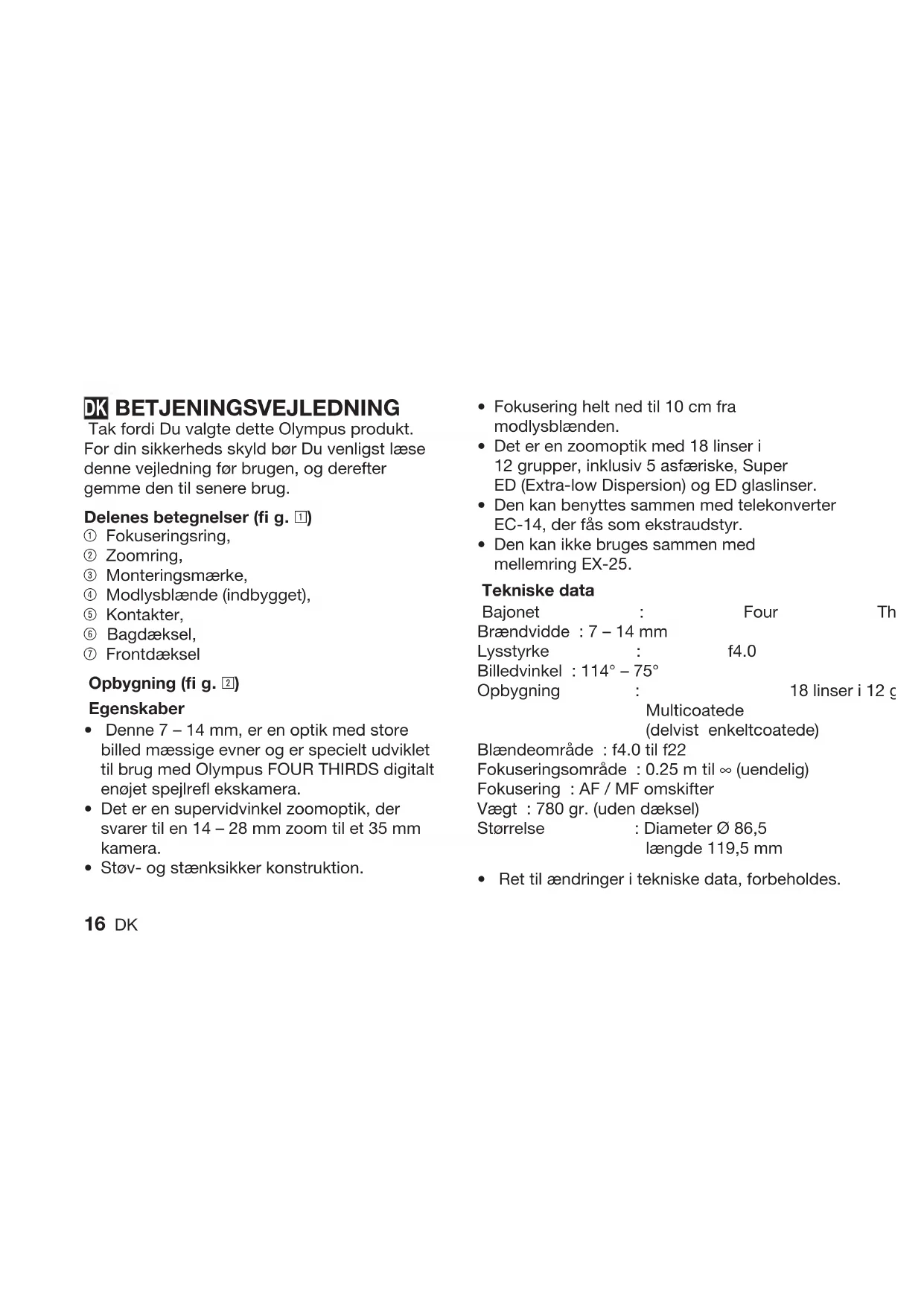

BRUGSANVISNING ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS

Tak fordi Du valgte dette Olympus produkt. For din sikkerheds skyld bør Du venligst læse denne vejledning før brugen, og derefter gemme den til senere brug.

① Fokuseringsring,
② Zoomring,
③ Monteringsmærke,
④ Modlysblænde (indbygget),
⑤ Kontakter,
⑥ Bagdæksel,
⑦ Frontdæksel

Opbygning (fi g. 2)

Egenskaber

• Denne 7 – 14 mm, er en optik med store billed mæssige evner og er specielt udviklet til brug med Olympus FOUR THIRDS digitalt enøjet spejlrefl ekskamera.
• Det er en supervidvinkel zoomoptik, der svarer til en 14 – 28 mm zoom til et 35 mm kamera.

• Støv- og stænksikker konstruktion.

• Fokusering helt ned til 10 cm fra modlysblænden.

• Det er en zoomoptik med 18 linser i 12 grupper, inklusiv 5 asfæriske, Super ED (Extra-low Dispersion) og ED glaslinser.
• Den kan benyttes sammen med telekonverter EC-14, der fås som ekstraudstyr.
• Den kan ikke bruges sammen med mellemring EX-25.

Tekniske data

Bajonet	:	Four	Th
Brændvidde : 7 – 14 mm
Lysstyrke	:	f4.0
Billedvinkel : 114° – 75°
Opbygning	:	18 linser i 12 g
	Multicoatede (delvist enkeltcoatede)

Blændeområde : f4.0 til f22

Fokuseringsområde : 0.25 m til ∞ (uendelig)

Fokusering : AF / MF omskifter

Vægt : 780 gr. (uden dæksel)

Størrelse : Diameter ∅ 86,5 længde 119,5 mm

- Ret til ændringer i tekniske data, forbeholdes.

Reference

På korteste optageafstand (0,25 m), er arbejds afstanden (afstanden mellem spidsen af modlys blænden og motivet) ca. 10 cm og største forstørrelse ca. 0.11x (0.22x med et kamera til 35 mm fi lm).

Til brugere i Europa

»CE« mærket viser at dette produkt over holder de Europæiske krav vedrørende sikkerhed, helbred, miljø samt bruger beskyttelse. »CE« mærkede kameraer er beregnet til det europæiske marked.

Vigtigt: Læs følgende

Advarsel: Sikkerhedsforskrifter

• Se ikke direkte mod solen igennem optikken.
• Efterlad ikke optikken uden dæksel. Hvis solstråler samles gennem optikken, kan det medføre brand.
• Ret ikke kamera med optik mod solen. Solstrålernes samling og fokusering i kameraet, kan være ødelæggende eller forårsage brand.

Forholdsregler i forbindelse med håndtering

• Arbejdstemperaturområde +40 °C til -10 °C.
• Undgå bratte temperaturskift.
• Læg ikke optikken med kontaktpunkterne nedad.
• Undgå for højt tryk.
  • Rør ikke ved linserne.
• Må ikke nedsænkes i vand.
  • Rør ikke ved kontaktpunkterne.
• Må ikke tabes.
• Undgå organiske opløsningsmidler.
• Undgå ekstrem fugtighed.
• Undgå magnetisk stråling.
• Hold ikke kameraet i den del af optikken, der skydes ud i forbindelse med fokusering.

Forholdsregler ved opbevaring

• Sæt dækslet på optikken, när det ikke er i brug.
• Brug en serviet eller blød klud til at rengøre optikken.
• Undgå midler mod møl.
• Hvis du oplever nogen problemer, skal du kontakte det nærmeste Olympus servicecenter.

- Teknisk kundeservice i Europa

Besøg vores hjemmeside http://www.olympus-europa.com eller ring på TLF.NR.: 00800 - 67 10 83 00 (uden gebyr) +49 180 5 - 67 10 83 eller +49 40 - 237 73 48 99 (med gebyr)
