| Tipo di prodotto | Obiettivo zoom super grandangolare per reflex digitali Four Thirds |
| Marca | Olympus |
| Modello | ZUIKO DIGITAL ED 7-14 mm 1:4.0 |
| Lunghezza focale | 7-14 mm (equivalente 14-28 mm in formato 35 mm) |
| Apertura massima | f/4.0 |
| Apertura minima | f/22 |
| Angolo di campo | 114° - 75° |
| Configurazione ottica | 12 gruppi, 18 lenti (di cui 5 asferiche in vetro stampato Super ED e ED) |
| Rivestimento | Multistrato (in parte monostrato) |
| Gamma di messa a fuoco | 0,25 m a ∞ (infinito) |
| Ingrandimento massimo | 0,11x (0,22x equivalente 35 mm) |
| Distanza minima di funzionamento | 10 cm (dall'estremità dell'obiettivo al soggetto) |
| Comando di messa a fuoco | Commutazione AF/MF tramite anello |
| Dimensioni (diametro × lunghezza) | ∅86,5 × 119,5 mm |
| Peso | 780 g (escluso tappo) |
| Attacco | Four Thirds |
| Protezione | Impermeabile a polvere e gocciolamenti |
| Accessori compatibili | Teleconvertitore EC-14 (opzionale); tubo di prolunga EX-25 non compatibile |
| Manutenzione e pulizia | Utilizzare un panno morbido; evitare solventi, prodotti antitarme e umidità eccessiva |
| Precauzioni di sicurezza | Non guardare il sole attraverso l'obiettivo; riporre con tappo; evitare urti e temperature estreme |
| Temperatura di esercizio | -10 °C a +40 °C |
| Ricambi e riparabilità | Tappo anteriore e posteriore; contatti elettrici; contattare l'assistenza Olympus in caso di difficoltà |
Domande frequenti - ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS
Domande degli utenti su ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Obiettivo in formato PDF gratuitamente! Trova il tuo manuale ZUIKO DIGITAL ED 714mm 1:4.0 - OLYMPUS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ZUIKO DIGITAL ED 714mm 1:4.0 del marchio OLYMPUS.

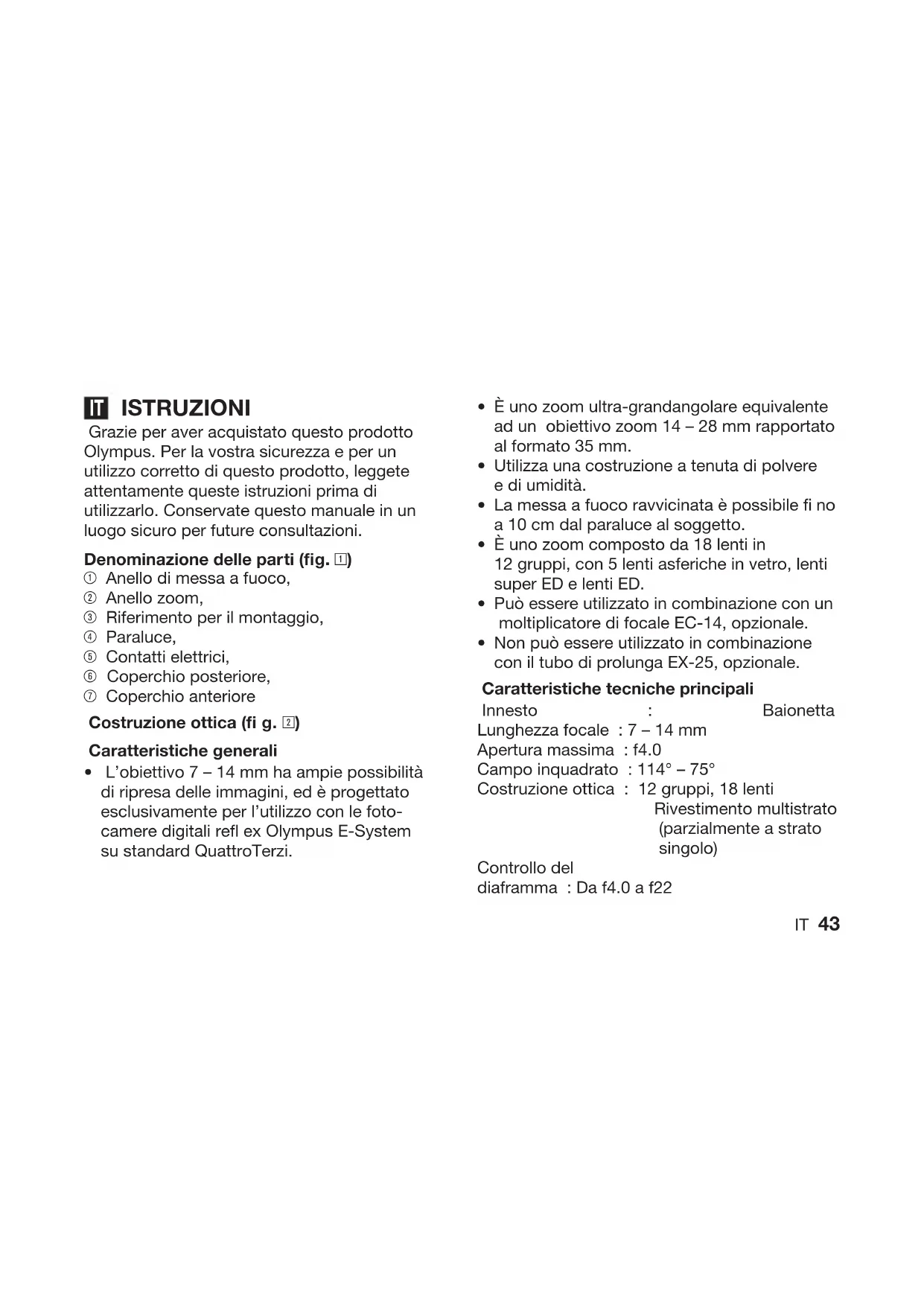

MANUALE UTENTE ZUIKO DIGITAL ED 714mm 1:4.0 OLYMPUS
Grazie per aver acquistato questo prodotto Olympus. Per la vostra sicurezza e per un utilizzo corretto di questo prodotto, leggete attentamente queste istruzioni prima di utilizzarlo. Conservate questo manuale in un luogo sicuro per future consultazioni.
Denominazione delle parti (fig. 1)
① Anello di messa a fuoco,
② Anello zoom,
③ Riferimento per il montaggio,
④ Paraluce,
⑤ Contatti elettrici,
⑥ Coperchio posteriore,
⑦ Coperchio anteriore
Costruzione ottica (fi g. 2)
Caratteristiche generali
- L'obiettivo 7 – 14 mm ha ampie possibilità di ripresa delle immagini, ed è progettato esclusivamente per l'utilizzo con le fotocamere digitali refl ex Olympus E-System su standard QuattroTerzi.
- È uno zoom ultra-grandangolare equivalente ad un obiettivo zoom 14 – 28 mm rapportato al formato 35 mm.
- Utilizza una costruzione a tenuta di polvere e di umidità.
- La messa a fuoco ravvicinata è possibile fi no a 10 cm dal paraluce al soggetto.
- È uno zoom composto da 18 lenti in 12 gruppi, con 5 lenti asferiche in vetro, lenti super ED e lenti ED.
- Può essere utilizzato in combinazione con un moltiplicatore di focale EC-14, opzionale.
- Non può essere utilizzato in combinazione con il tubo di prolunga EX-25, opzionale.
Caratteristiche tecniche principali
Innesto : Baionetta Lunghezza focale : 7 – 14 mm Apertura massima : f4.0 Campo inquadrato : 114° – 75° Costruzione ottica : 12 gruppi, 18 lenti Rivestimento multistrato (parzialmente a strato singolo)
Controllo del
diaframma : Da f4.0 a f22
Distanza di ripresa : Da 0,25 m a ∞ (infinito)
Regolazione messa
a fuoco : Commutabile AF / MF
Peso : 780 g (esclusi coperchi)
Dimensioni :
∅ 86,5 mm x lunghezza complessiva 119,5 mm
- Aspetto e caratteristiche soggetti a modifi ca senza preavviso e senza obblighi da parte del fabbricante.
Note per la ripresa
Alla messa a fuoco minima (25 cm – calcolati dal piano focale), la distanza operativa (distanza tra il paraluce e il soggetto) è di circa 10 cm, con un ingrandimento massimo di circa 0.11x (0.22x nel formato 35 mm)
Per utenti in Europa
Il marchio «CE» indica che il prodotto è conforme ai requisiti Europei sulla sicurezza, sull'ambiente e sulla salute e protezione del consumatore. Gli apparecchi con il marchio «CE» sono destinati alla vendita in Europa.
Precauzioni: Leggete con attenzione e seguite le disposizioni riportate di seguito
Avvertenze: Precauzioni di sicurezza
Diametro massimo Non asservate il sole attraverso l'obiettivo.
- Non lasciate l'obiettivo senza coperchi. I raggi solari convergenti attraverso l'obiettivo possono provocare incendi.
- Non puntate la fotocamera direttamente verso il sole. I raggi solari verrebbero concentrati e messi a fuoco all'interno della fotocamera, con rischio di malfunzionamenti e incendi.
Precauzioni per l'utilizzo
- Intervallo di temperatura operativa: +40 °C a -10 °C.
- Evitate variazioni di temperatura.
- Non appoggiate l'obiettivo con i contatti rivolti verso il basso.
- Evitate un'eccessiva pressione.
• Non toccate l'obiettivo.
• Non immergete in acqua.
• Non toccate i contatti elettrici.
• Non lasciate cadere. - Evitate solventi organici.
-
Evitate un'eccessiva umidità.
-
Evitate i campi magnetici.
- Non tenete la fotocamera per la sezione dell'obiettivo che si estende durante la messa a fuoco.
Precauzioni per la conservazione
- Quando non utilizzate l'obiettivo, fi ssate il copriobiettivo.
- Per la pulizia dell'obiettivo utilizzate un fazzolettino di carta o un panno morbido.
- Evitate prodotti antitarme.
- In caso di problemi, contattate il centro di assistenza Olympus più vicino.
• Supporto tecnico clienti in Europa
Visitate la nostra homepage http://www.olympus-europa.com o chiamate: Tel.: 00800 - 67 10 83 00 (gratuito) +49 180 5 - 67 10 83 oppure +49 40 - 237 73 48 99 (a pagamento)
