MANUAL DE UTILIZARE S_JS501DC Vonroc

Citiţi avertizările de siguranta, avertizările de siguranta suplimentareși instructiunile. Nerespectarea avertizărilor de siguranta poate cauza producerea de electrocuturi, incendii si/sau raniri grave. Păstrați avertizările de sigurantași instructiunile pentru referinte viitoare.

In manualul de'utilizare sau pe produs se utilizeazurmatoarele symboluri:

Citi temanualul deutilizare.

Indica riscul de ranire personala, pierderea vietii sau deteriorarea sculei in cazul in care nu se respecta instructiunile din aesst manual.

Tineti personele din jur, in special copii si animalele de companie, la o distanţă mai mare de 10m.

Purtati echipament de protectie pentru ochi.

Purtati echipament de protectie pentru urechi.

Zona de pericol! Păstrați mainile la distanță (10 cm) fata de zona de tăiere in timp ce masina este in functiune. Pericol de ranire atunci cand intrași in contact cu lama ferăstrăului.

Pericol de radiatilaser.

Legătura de siguranta in miniatura de tip Time-lag.

Temperatura maxima 45^

Nu aruncati bateria in foc.

Nu aruncati bateria in apa.

Colectare separata pentru bateria Li-ion.

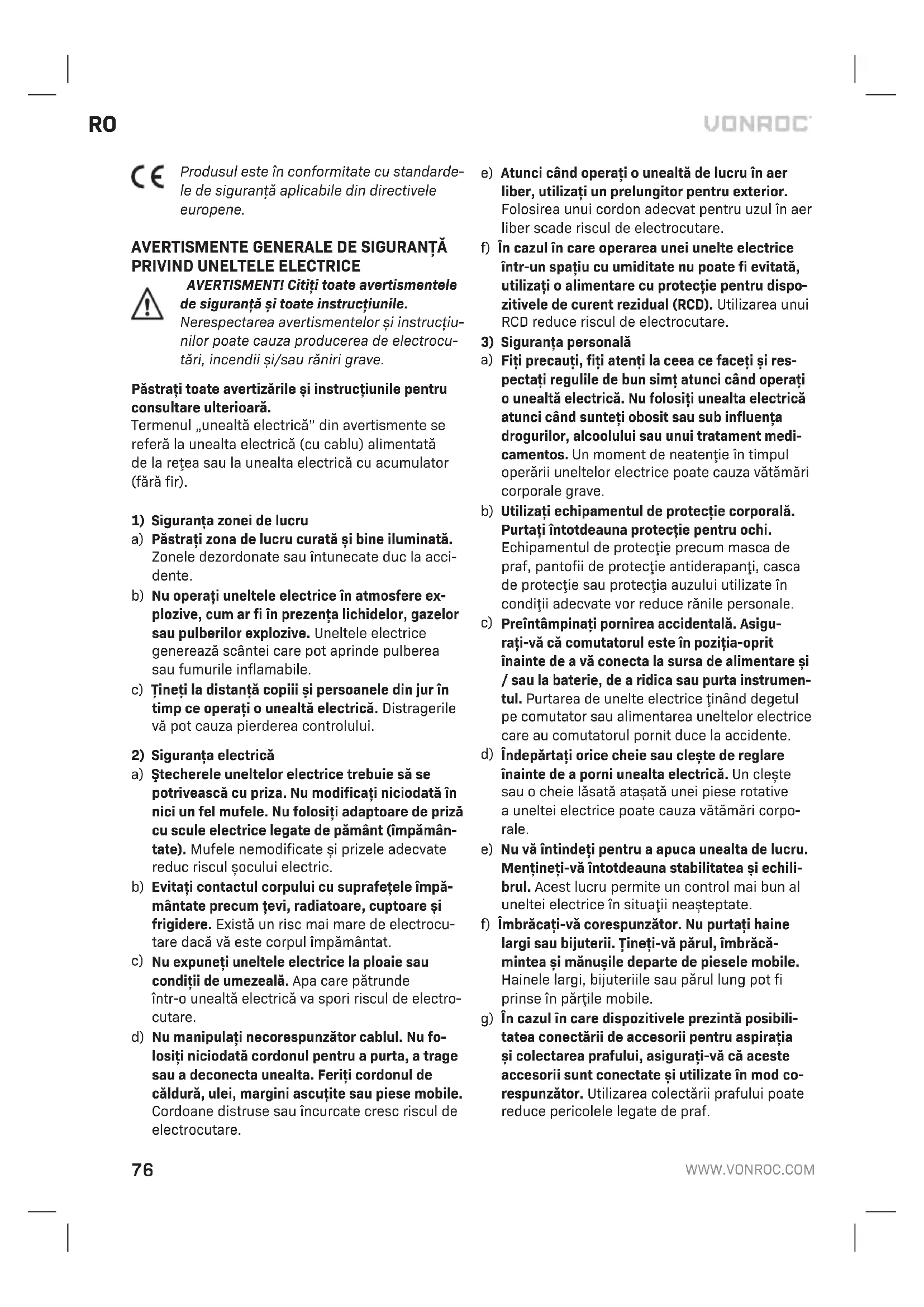

C E Produsul este in conformitate cu standarde le de siguranta aplicabile din directivele europene.

AVERTISMENTE GENERALE DE SIGURANÀ PRIVIND UNELTE ELECTRICE

AVERTISMENT! Cititi toate avertismentele de siguranta si toate instruclinile.

Nerespectarea avertimentelor si instructiunilor poate cauza producerea de electrocutari, incendii si/sau raniri grave.

Păstrați toate avertizărileși instrucțiunile pentru consultare ulterioară.

Termenul „unealtă electrică" din averismente se refera la unealta electrică (cu cablu) alimentata de la retea sau la unealta electrică cu accumulator (färă fir).

1) Siguranta zonei de lucru

a) Păstrați zona de lucru curatași bine ilumină. Zoneledezordonate sau intunecate duc la accidente.
b) Nu operati uneltele electrice in atmossere explozive, cum ar fi in prezena lichidelor, gazelor sau pulverilor explozive. Uneltele electrice genereaz scantei care pot aprinde pulberea sau fumurile inflamabile.
c) Tini, la distanţa copii si personele din jur in temp ce operati o unealtă electrică. Distragerile va pot cauza pierderea controului.

2) Siguranta electrica

a) Stecherele uneltelor electrice trebuie sa se potriveasca cu priza. Nu modificati niciodata in nici un fel mufele. Nu folositi adaptoare de priza cu scule electrice legate de pamnt (impamntate). Mufele nemodificate si prizele adecvate reduc riscul socului electric.
b) Evitaţi contactul corpului cu suprafețele impămăntate precum tevi, radiatoare, cuptoare si frigidere. Există un risc mai mare de electrocutare dacă va este corpul impămăntat.
c) Nu expuneti uneltele electrice la ploaie sau condiţii de umezeală. Apa care patrunde intr-o unealtă electrică va spori riscul de electrocutare.
d) Nu manipulati necorespunzător cablul. Nu folosiţi niciodata cordonul pentru a purta, a trage sau a deconnecta unealta. Feriti cordonul de caldură, ulei, margini ascuțite sau piese mobile. Cornoane distruse sau incurcate cresc riscul de electrocutare.

e) Atunci candi operati o unealtă de lucru in aer liber, utilizati un prelimungitor pentru exterior. Folosirea unui cordon adecvat pentru uzul in aer liber scade riscul de electrocutare.
f) In cazul in care operarea unei unelte electrice intr-un spatiu cu umiditate nu poate fi evitata,utilizati o alimentare cu protectie pentru dispositivele de curent rezidual (RCD).Utilizarea unui RCD reduce riscul de electrocutare.

3) Siguranta personală

a) Fiti precauti, fiti atenti la ceea ce faceti si respectati regulile de bun simt atunci cand operati o unealtä electrică. Nu folosi tunealta electrică atunci cand sunteti obosit sau sub influenta drogurilor, alcoholului sau unui tratament medicamenti. Un moment de neatentie in tampul operarii uneltelor electrice poate cauza vătamari corporale grave.
b) Utiliziati echipamentul de protectie corporală. Puratai intotdeauna protectie pentru ochi. Echipamentul de protectie precum masca de graf, pantofii de protectie antiderapanti, casca de protectie sau protectia auzului utilize in condiţii adevate vor reduce rănile personale.
c) Preintampinati pornirea accidentala. Asigurati-va ca comutatorul este in poziia-oprit inainte de a va conecta la sursa de alimentare si / sau la baterie, de a ridica sau purta instrumentul. Purtarea de unelte electrice tinand degetul pe comutator Sau alimentarea uneltelor electrice care au comutatorul pornit duce la'accidente.
d) Indepartati orice cheie sau cleste de reglare inainte de a porni unealta electrica. Un cleste sau o cheie lasata atasata unei把这些 rotate a uneltei electrice poate cauza vatamari corporale.
e) Nu va intindeti pentru a apuca unealta de lucru. Mentineti-va intotdeauna stabilitatea si echilibrul. Acest lucru permite un control mai bun al uneltei electrice in situatai neasteptate.
f) Imbracati-va corespunzator. Nu puratai haine largi tau bijuterii. Tineti-va paurul, imbracamintea si manusile departe de piesele mobile. Hainele largi, bijuteriile tau parul lung pot fi prinse in partile mobile.
g) In cazul in care dispositivele prezintă posibilitatea conectări de accesorii pentru aspiratași colectarea prafului, asigurati-va ca aceste accesorii sunt conectateși utilizeze in mod corespunzător. Utilizarea colectări prafului poate reduce pericolele legate de graf.

h) Nu lasati ca obiŋnuinţa obtinută prinutilizarea frecventa a uneltelor sá va permita să deveniti impasibil sá ignorati principiile de siguranta inutilizarea uneltelor. O actiune negljentă poate provoca accidente grave intr-o fractiune de secundă.
4) Utilizarea si ingrijirea uneltei electrice
a) Nu forataunealta electrica. Utilaziunealta electricacdevataplicatieidvs.Unealta electricacorectava face munca mai bine si mai sigur la rata pentru care a fost proiectata.
b) Nu utiliziuti unealta electrica in cazul in care intrerupatorul nu comută in poziţia pornit si oprit. Orice unealtă electrica care nu poate fi controlata cu comutatorul este periculoasă si trebuie reparata.
c) Deconnectati stecherul de la sursa de alimentare si/sau accumulatorul de la unealta electricainaintea efectuarii oricaror reglaje, modificarii accesoriilor sau depositarii uneltelor electrice. Aceste masuri preventive de precautie reducr riscul de pornire accidentala.
d) Nu deposizati uneltele eletrice in stare inactiva la indemana copiilor si nu permittede personnel nefamiliarizeate cu unealta de lucru sau cu aceste instrutiuni s o utilizeze. Uneltele electrice sunt periculoase in mainile utilizatori- lor neinstrui!.
e) Effectuanti intretnerea uneltelor electrice. Verificati alinierea sau configurarea gresită a pieseler mobile, ruperea pieseler si orice alte condiţii care ar putea afecta fonctionarea uneltei electrice. In cazul deteriorarii, reparati unealta electrică inainte de uz. Multe accidente sunt cauzate de unelte electrice slab intretnute.
f) Păstrați uneltele de tăiat ascuțiteși curate. Unel-tele de tăiat corect intreținute cu muchii ascuțite au mai puțineșanse să se legeși sunt mai ușor de controlat.
g) Utilizati unealta electrica, accesoriile si cutitele uneltei etc. conform acestor instrucliuni, tinand cont de conditiile de lucru si de lucrarea ce trebuie sa fie efectuata. Folosirea uneltei electrice pentru operatii diferite decaat acelea destinate pot cauza o situatie periculoasă.
h) Tinei manerele si suprafetele de prindere uscata, curate si lipsite de ulei si unsoare. Manere si suprafetele de prindere alunecoase nu permit manipularea si controlul uneltei in de siguranta in situati neasteptate.

5) Utilizarea si ingrijirea bateriei uneltei
a) Reincarcai folosind exclusive incarcatorul specificat de catre producator. Daca un incarcator conceputpourun anumit tipde acumulatori este folosit cu alt accumulator,acent lucru poate genera risc de incendiu.
b) Utilizati uneltele eletrice exclusiv impreunacu accumulatorati speciati. Utilizarea alter acumulatori poate cauza risc de ranire si incendiu.
c) Atunci candi accumulatorul nu este utilizes, pstraIferit de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, suruburi sau alte obiecte metalice mici ce ar putea crea prin contact conexiunea intre cele doua borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendiu.
d) In conditi deutilizare incorecta,este posibil sa fie evacuat lichid din baterie;evitati contactul cu acesta. in cazul in care se produce accidental contactul,clati ci apa.Daca lichidul intrain contact cu ochii,solicitatei ajutor medical supplementar.Lichidul scurs din accumulator poate cauza iritatii Sau arsuri.
e) Nu folosiţi un accumulator sau o unealtă care este deteriorarata sau modificata. Accumatori i deteriorati sau modificati pot avea un comportament imprevizibil care rezulta in foc,explozie sau risc de ranire.
f) Nu expuneti accumulatorul sau unealta la foc sau temperatura excessiva. Expunerea la foc sau temperaturi de peste 130^ poate provoca explozie. OBSERVATIE Temperatura, 130^ poate fi inlocuita cu temperatura, 265^
g) Respectati toate instructiunile de incarcare si nu incarcati accumulatorul sau unealta in afara intervalului de temperatura specificat in in- structiuni. Incarcarea necorespunzatoare sau la temperaturi in afara domeniului specificat poate deteriorora accumulatorul si poate creste riscul de incendiu.

6) Service

a) Prevedeti repararea uneltei de lucru de catre o personă calificata, folosind exclusiv PIESE de schimb identice. Acest lucru va garanta păstra-rea in siguranta a uneltei electrice.
b) Niciodata nu servisi acumulatori deteriorati. Servisarea accumulatorilor ar trebui sa fie efectuata numai de catre producator Sau furnizorii autorizati de service.

AVERTIZÁRIDE SIGURANTA PENTRU FIERAS-TRAIELE PENDULARE

Pericol de radiatii laser. Clasa laser 2, putere max.: <1mW , : 650 nm, EN 60825-1:2014. Nu priviti direct in fasciculul laser sau in desciderea din care iese. Nu indrepta tici niciodata fasciculul laser catre oameni, animale sau suprafete reflectorizante. Chiar si un scurt contact vizual poate duce la leziuni oculare. Examinare diafragmei de ieire a laserului prin utilizarea instrumentelor optice (de ex. lupa, dispositive de mari si altele asemenea) implica riscul de leziuni ale ochilor. Cand lucrati cu un laser de classe 2, respectati reglementarile nationale privind purtarea protectiei ochilor.
- Tini unelta electrica de supafetele izolate pentru prindere atunci cand efectuţi o operatie in care accesoriile de debitare pot atinge cabluri ascunse. Taierea unui cablu sub tensiune de câtre accesoriul de debitar ar putea determina scurgerea curentului in componentele metalice expuse ale uneltei electrice si ar putea electrocuta operatorul.
Tineni mainile la distanla de spatul de taiere. Nu bagaia mainile sub piesa de lucru. Contactul cu lama fierastrauli poate duce la vatamari corporale.
- Aplicati masina pe piesa de lucru numai cand aceasta este pornita. In caz contrar, exista pericolul de recul atunci candid scula de taiere se blocheaz a n piesa de lucru.
- Acordati atentie ca plac de baza sa se sprijine sigur pe material in timpul taierii. O lamă de ferăstrău blocata se poate rupe sau duce la recul.
- La finalizarea taineri, opriti masina si scoatei lama fierastrului din taieturumai dupa oprire. Astfel, puteti evita reculul si puteti pune deoparte masina in siguranta.
Utiliziţi numai lame de fierăstrău nedeteriorate care sunt in stare perfectă. Lamele de fierăstrău indoite sau tocite se pot rupe, pot impacta negativ tăietura sau pot provoca recul.
- Nu opriti lama fierăstrăului aplicandi presiune laterală după oprire. Lama de fierăstrău se poate deteriorora, rupe sau poate cauza recul.
Utilizati detectoare adecvaate pentru a determina dacă liniiile de utilitatei sunt ascunse in zona de lucru Sau pentru a solicita asistenta companiei locale de utilitatei. Contactul cu liniiile electrice poate duce la incendii si socuri electrice. Deteriorarea unei conducte de gaz poate

duce laexplozie.Penetrarea unei linii de apa provoacdaune materiale.

Fixati piesa de prelimucrat. O piesa de prelimucrat prinsa in dispositive de prindere sau intr-o menghina este fixata mai sigur decat cu mainile.
- Intotdeauna astepta i pana cand masina s-a oprit complet inainte de a o aseza jos. Insertia sculei se poate bloca si poate duce la pierderea controlului asupra uneltei eletrice.
Utiliziţi cleşti sau o alta modalitate pratică de a fixa Şi sprijini piesa de prelucrat pe o platformă stabilă. Tinând piesa în MANA sau sprijinită de corp, aceasta va fi instabilă Şi poate conducțe la pierderea controlului.

AVERTISMENTE DE SIGURANÀ PENTRU BATERIE

a) Nu descideti bateria. Pericol de scurtcircuit.
b) Protejati bateria impotrivaca caldurii, de ex. impotrivata expunerii puternice la soare, foc, apa si umiditate.Pericol deexplozie.
c) in cazul deteriorarii siutilizarii necorespunzatoarebateriei,pot fi emisi vapori. Ventilati zona si solicitate asistenta medicala in caz de sesizari.Vaporii pot irita sistemasl respirator.
d) Utilizati bateria numai impreunacu produsul dvs.Vonroc.Numai aceastamasuraprotejeazabateria impotriva supraicarcari periculoase.
e) Bateria poate fi deteriorata de obiecte ascutite, cum ar fi cuie sau surubelnite sau prin forta aplicata extern. Poate aparea un scurtcircuit intern si bateria poate arde, exploda sau suprincalzi.

AVERTISMENTE DE SIGURANÀ PENTRU STATII DE INCÁRCARE

Domeniu de utilizes

Incarcai doar accumulatorii de tip CD801AA si CD803AA cu incarcatorul. Alte tipuri de accumulatoripot exploda provocand ranire personala si daune.

a) Aparatul nu trebuie utilizes de câtre persone (inclusiv copii) cu capacitate fizice, senzoriale sau mentale reduse, sau de câtre persone lipsite de experientà si cunoistnte, cu exceptia cazului in care acestea au fost supraveheate si instruite.
b) Nu lāsati copiii nesupravegheṭi sā se joace cu aparatul.
c) Nu reincarcai bateriile ne-reincarcabile!
d) In timpul incarcarii, accumulatorii trebuie amplasati intr-o zona bine ventilata!

2. INFORMATI C U PRIVIRE LA MAŞINA

Domeniul deutilizare

Maşina este destinata täierii lemnului, metalului, materialelor plastice, ceramicii, cauciucului, la orice dimensiune Şin orice forma necessitiesa, pastrandplaça de baz pepiesa de lucru. Trebuie'utilizatàintotdeauna o lamá de fierăstrau adecvata.

SPECIFICATII TEHNICE

Acest manual a fost realizat pentru diferite numere de seturi/articole. Verificati numarul articolului corespunzator in tabelul de specificaui de mai jos pentru a vedea comozitia si continutul exact al setului.

Nr. model	Accumulatori inclus	Încărcătoare inclus
JS501DC	-	-
S_JS501DC	CD801AA	CD802AA
S2_JS501DC	2 x CD801AA	CD802AA
S3_JS501DC	CD803AA CD802AA
S4_JS501DC	CD801AA	CD802AA

Informații despre mașină
Tensiune nominală 20V
Turație la mers în gol 0-2500/min
Cursa fierăstrăului 25 mm
Capacitate max. de tăiere în lemn 0°	50 mm
Capacitate max. de tăiere în oțel 0°	8 mm
Greunate 1,85 kg
Nivelul presiunii sonore LPA 82,0 dB(A), K=3dB(A)
Nivelul puteri ii sonore LWA 93,0 dB(A), K=3dB(A)
Vibrataii „tăierea tablei" 5,459 m/s2 K=1,5 m/s2
Vibrataii „tăierea placajului" 5,658 m/s2 K=1,5 m/s2

Nr. model CD801AA
Tip accumulator	Litiu ion
Tensiune	20 V---
Capacitate	2,0 Ah
Încărcător recomandat	CD802AA
Greutate	0,3 kg

Nr. model CD802AA
Intrare înărcător	220-240 V,50 Hz 0,4 A
Iesire înărcător	21 V=2,5 A
Timp de înărcare accumulator 2 Ah	60 minute
Timp de înărcare accumulator 4 Ah	120 minute
Accumulatori recomandați CD801AA, CD803AA
Greutate	0,36 kg

Nr. model CD803AA
Tip accumulator	Litiu ion
Tensiune	20 V---
Capacitate	4,0 Ah
Încărcător recomandat	CD802AA
Greutate	0,65 kg

Utilizaţi numai următoarele baterii ale platformei VONROC VPOWER 20V. Utilizarea alterbaterii poate provoca vătamări corporale grave sau defectarea uneltei.

CD801AA 20 V, 2 Ah Lithiunon

Urmatarul incarcator al dispositivului poate fi utilizat pentru a incarca aceste baterii.

Nivelul emisiilor de vibrazioni mentionat in aesst manuallde instruetioni a fost masurat in conformitate cu un test standardizat precizat en EN 62841; poate fi folosit pentru a comparar o scula cu alta si ca evaluare preliminarara a expunererii la vibrazioni atunci candid folosiiti scula pentru aplicatiilementionate.

Utilizarea uneltei pentru aplicatiui diferite sau cu accesoriui diferite si prost intretnute, poate creste semnicificativ nivelul de expunere.
- Momentele in care unealta este oprita sau tand fonctioneaza dar nu executa nico lucrare, pot reduce semificativ nivelul de expunere.

Protejati-va impotriva efectelor vibrailior prin intre-tinerea sculei si a accesoriilor sale, pastrand mainile calde si organizand procesele de lucru.

DESCRIERE

Numerele din text se refera la diagramele de la paginile 2-4.

1. Buton blocare
2. Comutator pornire/oprire
3. Maner
4. Accumulator
5. Buton deblocare accumulator
6. Comutator actiune pendulara
7. Scalà pentru unghi de tesire
8. Capacul placii de bazá
9. Placá de bazá
10. Rola de ghidare
11. Comutator laser
12. Aparatoare
13. Maneta de prindere
14. Suruburi fluture pentru ghidaj parallel
    15.Cheie hexagonala
15. Mandrina
16. Lamă de fierăstrău
17. Šurub pentru placă de bază
    19.Ghidaj parallel
    20.Laser
18. Semn de tajere
19. Surub de reglare laser
20. Buton indicator cu LED pentru accumulator
21. Indicatori accumulator LED
22. Incarcator
23. Indicators LED incarcator

3. ASAMBLAREA

Inainte de orice lucare asupra uneltei, decuplati bateria.

Inainte de prima utilizes, accumulatorultrebuie sa fie incarcat.

Introducerea acumulatorului in masina (Fig. A, G)

rati-vacexteriorul acumulatorului

este curat si uscat inainte de a il conecta la accumulator sau la masina.

1. Introduci bateria (4) in suportul masinii, aca cum este indicat in Fig G.
2. Apasati accumulatorul pana cand se fixeazain poziie.

Scoaterea accumulatorului din masina (Fig. A, G)

1. Apasati butonul de deblocare a accumulatorului (5)
2. Trageti accumulatorul din maşina, aça cum este indicat in Fig. G.

Verificarea nivelului de incarcare a accumulatorului (Fig. 1)

• Pentru a verifica nivelul de incarcare a accumulatorului, apasa scurt butonul (23) de pe accumulator.
• Accumulatorul este prevazut cu 3 lumini care indica nivelul de incarcare, numarul de lumini aprinse semnifica gradul de incarcare a bateriei.
• Atunci cánd luminile sunt stinse, acest lucru semnifica faptul ca accumulatorul est descarcat si trebuie incarcat imediat.

Incarcarea acumulatorului folosind incarcatorul (Fig.1)

1. Scoateti accumulatorul (4) din masina.
2. Intoarceti invers acumulatorul (4) si impingeti-I in incarcator (25), asa cum este indicat in Fig. I.
3. Apasati accumulatorul pana cand este introduc complet in locas.
4. Conectati mufa incarcatorului la o przyea electrica si asteptati o perioda. Indicatori i LED de pe incarcator (26) se vor aprinde si vor indica nivelul de incarcare.

incarcatorul are 2 indicatori LED (26), care indicac nivelul procesului de incarcare:

LED roșu de stare	LED verde de stare	Stare înțărcător
Oprit Oprit Fără alimentare
Oprit Pornit		Mod de așteptare: - Nu este{niciun accumulator intro-dus sau, - Accumulator intro-dus dar înțărca-rea s-a sfărșit
Pornit Oprit		Încărcare acumulator în progres

• Incarcarea compleță a accumulatorului de 2Ah poate dura până la 60 minute.
• Incarcarea compleță a accumulatorului de 4Ah poate dura până la 120 minute.

După incarcarea completă a accumulatorului, scoateți mufa incarcătorului din prizăși indepartăti accumulatorul din incarcător.

Atunci cánd nu folosiṭi masina, este indicat sā depositàti acumulatorul in stare incarcata.

Inlocuirea lamei de fierastrau (Fig. A, C)

La montarea lamei de fierăstrău, purati manusi de protectie. Pericol de ranire atunci cand atingeti lama ferăstrăului.

Utilizi numai lame care corespund datelor caractacteristica din instruetiunile de operare.

Montarea lamei de ferästräu

Asiguratváca suportul lamei nu prezintabriziduuri de material (cum ar fi aschii delemn sau metal).

1. Rotiti maneta de prindere (13) CAT mai mult posibil spre stanga si mentineti-o in aceastapozitie.
2. Introduciţi lama de fierăstrău in mandrină (16). Verificaţi dacă lama de fierăstrău este fixata in siguranta, iar dinţii sunt indreptati in direcția de tăiore.
3. Eliberati maneta de prindere. Verificati dacă spatele lamei de ferăstrău este poziptionat in centrul rolei de ghidaj (10).

Asigurati-va caiutilazi lama adecvatapentru tipul de material respectiv. Alaturi de masina este inclusao o lamapentru taiere grosiera pentru lemn si o lamapentru taiere finalpentru metal si plastic.

Indepartarea lamei de ferastrau

1. Rotiti maneta de prindere (13) CAT mai mult posibil spre stanga si mentineti-o in aceastapozitie.
2. Scoatei lama de fierastrau din mandrin (16).
3. Eliberati maneta de prindere.

Ataşa ghidajului paralle (Fig. D)

1. Slabiti suruburile fluture (14).
2. Montaigi ghidajul parallel (19) pe plac de bazza (9).
3. Setaţi lactimea de tăiere dorita folosind indicatorul de pe ghidajul paralel (14) si marcajul de tăiere de pe placă de bază (20). Marcajul de tăiere (20) indica poziția lamei de ferăstrău.
4. Strangeti surubul fluture (14).

4. UTILIZAREA

Pornirea/oprineamajinii(Fig.A)

Comutatorul de pornography/oprine (2) este utilizes pentru actionarea masinii si reglarea vitezei.

• Pentru a porni masina, apasati si mentineti apasat butonul de blocare (1) si apasati butonul de pornire/oprire (2).
• Cu cāt este mai apāsat comutatorul de pornography/ oprire (2), cu atāt lama se va misca mai repede. Viteza NEEDAR ā depinde de material s i poate fi determinata prin teste practice.
• Pentru a opri masina, eliberati comutatorul de pornire/oprire (2).

Pornirea/oprine laserului (Fig. A)

• Apasati comutatorul laserului (11) pentru a porni sau opri laserul. Comutatorul laserului (11) pornește, de asemenea, lumina de lucru cu LED-uri.

Ajustarea de precizie a laserului

Nota: Pouru a testa functia laser, bateria trebuie introdusa in unealta electrica.

In timpe reglate laserul, nu activati niciodata comutatorul de pornire/oprire. Pornirea accidentală a sculei electrice poate duce la raniri.

Dacă laserul (11) nu mai indică linia de tăiere corectă, puteti reajusta laserul. Pentru aceasta, reglăi Šurubul de ajustare a laserului (22)și setăi laserul până cand induța o linie de tăiere corectă.

Reglarea unghiului inclinat (Fig. B, F)

1. Slabiti surubul (18) folosind cheia hexagonala (15).
2. Reglati plac de baz (9) in pozi tia dorita (0^-45^) . Unghiul de taiere (inclina) poate fi citit pe indicator (7).
3. Strangei surubul (7) folosind cheia hexagonala (15). Este posibil sa deposita cheia hexagonala in masina, asa cum este indicat in Fig. B.

Reglarea actiunii de pendulare (Fig. A)

Comutatorul actiunii de pendulare este utilizesat pentru a seta modul in care dinţii lamei de ferăstrău prind materialul. Comutatorul actiunii de pendulare poate fi setat pe 4 pozitii:

0-Fara actiune de pendulare
1-Actiene dependulare mica

2 - Actiune de pendulare medie
3 - Actiune de pendulare mare

Actiunea de pendulare nécessara poate fi determinata prin testare practica, dei se pot respecta urmatoarele instrutiuni:

• Material moale (lemn, materiale plastice etc.): setați pendularea la nivalul II sau III. Pentru o tăietură de ferăstrău mai dinăși mai curata, utilizati nivalul de pendulare 0 sau I.
• Material subtire, folosi nivelul de pendulare 0.
• Material dur (otel etc.): setati pendularea la nive-lul 0.
• Curbe: seta ti pendularea la nivelul O.

Decuparea (Fig. H)

Decuparea se poate realiza numai pe materialemoi, cum ar fi lemn, beton aerat, placi din gips, etc. Cu toate acestea, acessest lucru necessities o anumitapractiva si este posibil numai cu lame de ferastru scurte.

1. Asezati fierăstrăul pe piesa de lucruși porniti-l.
2. Asigurati-va cã marginea inferioroara a placii se sprijina pe suprafata piesei de lucru asa cum este indicat in Fig. H.
3. Incepeti sā tāiati incet i n piesa de lucru la un unghi, deplasand ferästräul intr-o poziie verticala si continuati sā tāiati de-a lungul liniei de tāiere.
4. Opriti fierăstrăul si ridicati piesa de lucru la finalizarea sarcinii.

Utilizare optima

Fixati piesa de lucru. Utilizati un dispositiv de fixare pentru piese de prelucrat mici.
- Trasati o linie pentru a defini directia in care trebuie ghidat decat discul de polizat.
Tineti cu fermitate masina de maner.
- Setaţi adâncimea de tăiere.
- Seta'i unghiul de taiere in unghi.
- Porniti masina.
- Aşteptaşi până când masina atinge turația maxi-mă.
- Positionati accesorii pe piesa de lucru.
- Deplasaţi incet masina de-a lungul liniei trasate anterior, apăsänd cu fermitate accesoriul pe piesa de lucru.
- Nu aplicati o presiune excesiva asupra masinii. Lasa ti masina sa execute operatia.
- Opriti masina si asteptati oprirea completa a masinii inainte de a aseza masina.

5. INTRETTEREA

Inainte de curatae si intretinere, opriti alimentarea electrica a masinii si scoateti accumulatorul din masina.

Curata regulat carcasa cu o capa moale, de preferat dupa fiecareutilizare.Curata fantele de aerisire dpraf si murdarie.Indepartati murdaria persistentacu o capa moale inmuiata in clabuci de sapun.Nu folosi solventi precum benzina,alcool, amoniac,etc.Astfelde substanche chimice vor detiorara componentele sintetice.

MEDIU

Aparatele electrice sau electronic deteriorate si/sau defecte trebuie colectate in locurile de reciclare corespunzatoare.

Numai pentru târile din CE

Nu aruncați echipamentele actionate electric impreună cu gunoiul menajer. Conform Indicatiei europene 2012/19/CE pentru echipamente electrice si electronice uzateși a implementării sale la nivel national, echipamentele actionate electric scoase din uz trebuie colectate separatși evacuate intr-o manieră ecologica.

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate si sunt garantate in privinta materialelor si a manoperei pentru intreaga perioada deutilizare in garantie,incepand cu data achizitiei. In cazul in care produsul prezinta defectiuni in perioada de garantie din cauza materialului defect si/sau a manoperei,contactati direct VONROC.

Urmatoarele circumstanste sunt excluse de la aceastagarantie:

• Reparataiile sau modificarile care realizate sau care s-au incercat a fi efectuate de centre de service neAutorizate;
• Uzura in conditi normale de'utilizare;
• Unealta care a fost abuzata, utilizesa intr-un mod negljent sau intretinută in mod inadeqvat;
• Folosirea unor ciese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implică. Nu există alte garanții explicite sau impli-

cite care să se extindă dincolo de cele indicate aici, incluzând garantiiile, vendabilitatea sau adecvaraea pentru un anumit scop. In nicio situataie, VONROC nu este responsabil pentru daunele incidentale sau consecventaie. Reparatiile efectuate de reprezentant trebuie să fie limitate la reparatiile sau la inlocuirea unitătilor sau a pieselor neconforme.

Proclusul si manualul deutilizare pot suferi modificari. Specificaile se pot modifica fara notificare prealabila.

1. INSTRUÇÉS DE SEGURANÇA
