GEBRUIKSAANWIJZING S_JS501DC Vonroc

Lees de bijgesloten veriligeids waarschuwingen, de aanvullende veriligeidswaarschuwingen en de instructucts. Het Niet opvolgen van de veriligeidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de veriligeidswaarschuw ingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding Niet worden opgevolgd.

Houd omstanders op afstand.

Draag oogbescherming.

Draag gehoorbescherming.

Draag een stofmasker.

Gevaarlijk gebied! Houd uw handen (10cm) van het zaaggebied verwijderd.

Waarschuwing voor laserstraling.

Miniaturzekering met vertragsstijd.

Max temperatur 45^

Accunietverbranden.

Accu Niet in het water gooien.

Aparte inzameling van Li-ion-accu's.

Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

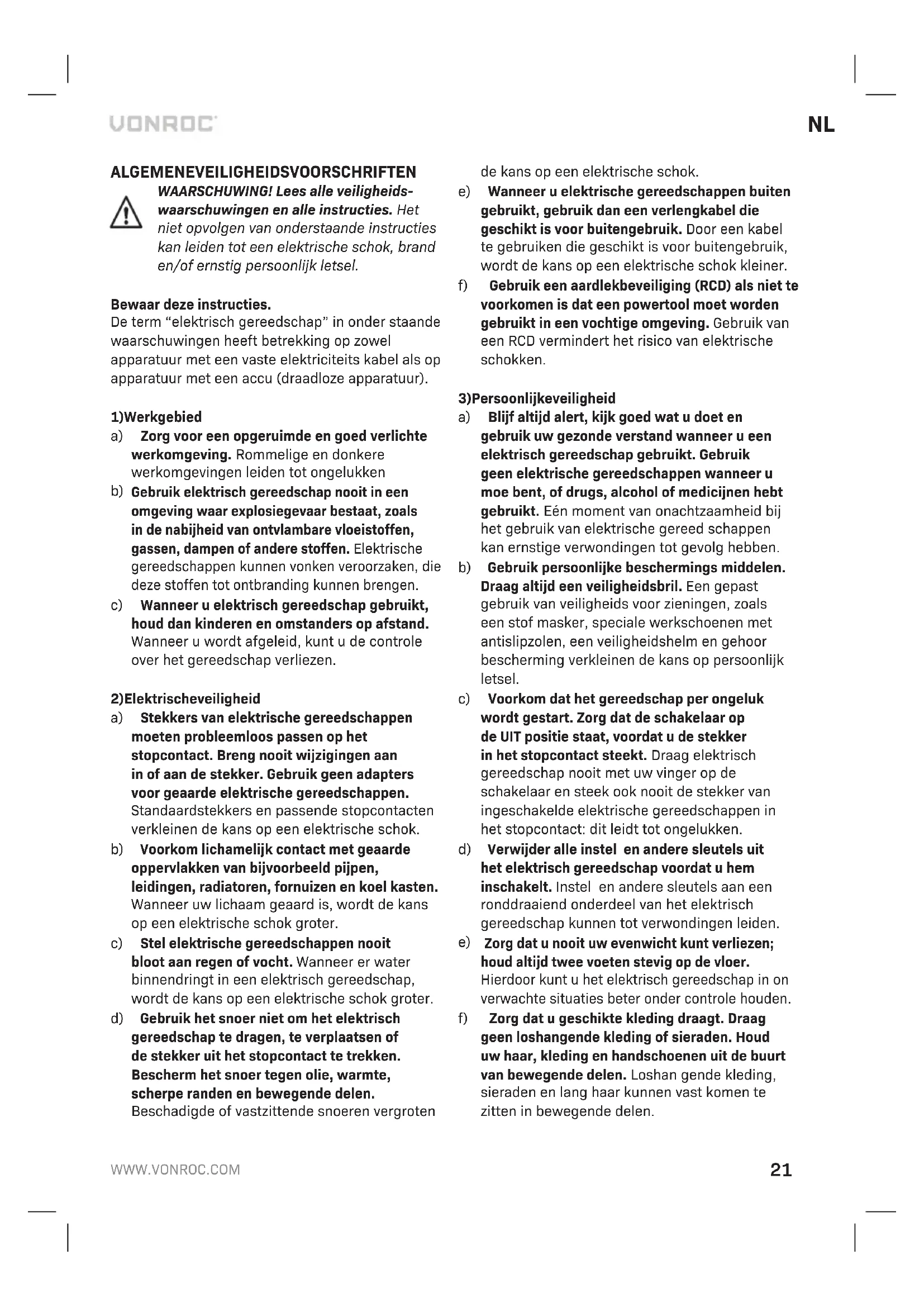

ALGEMENEVEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle veiligheids-waarschuwingen en alle instructies. Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, branden/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1)Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen+kunnen vonkenveroorzaken,die deze stoffen tot ontbranding+kunnen brengen.
c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid,kest u de controle over het gereedschap verliezen.

2)Elektrischeveeiligheid

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact.Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontactenvorkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloat aan regen of vocht. Wanner er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten

de kans op een elektrische schok.

e) Wanner u elektrische gereedschappen bieten gebrukt, gebruik dan een verlangkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbveiliging (RCD) als nicht te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD verminder het risico van elektrische schokken.

3)Persoonlijkeveiligigheid

a) Blijf alkijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Een moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschermings middelen. Draag algtd een veiligheidsbril. Een gespast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werksochoenen met antislipzolen, een veiligheidshelm en gezoor bescherming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondenen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle huilden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.

9) Wonneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten engebruikt. Gebruik van deze voorzieningen vermindert de gezaren die door stof worden veroorzaakt.
h) Denk Niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4) Gebruik en onderhoud van elektrisch gereedschap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waarvoor het apparatus is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. Ieder elektrisch gereedschap dat nicht kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat Niet in ge bruik is op buiten bereik van kinderen en LAST personen die Nietbekend+zijn met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisc gereedschap. Controller of bewegende delen op de juiste wijze zijn vastbezet. Controller ook of er geen onderdelen defectঃ of dat er andere omstandigheden zijn die van invloed+kennen op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhonden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en+zijn eenvoudiger

onder controle te houden.

g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoort het gereedschap is ontworpen. Houdaarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoort het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werken en controle over het gereedschap in onverwachtete situations onmogelijk.

5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaalde accu geschikt is, kan brandveroorzaken wanner deze met een andere accu worden gebruikt.
b) Gebruik elektrisch gereedschap alleen met de special hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand geben.
c) Wanneer de accu Niet in gebruik is, houddez dan uit de buurt van andere metalen voorwerpen zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen twee polen konnen make. Kortsluiting tussen de occupolen kan brandwonden of brand verooorzaken.
d) Wanner de accu Niet juist worden gebruikt, kan er vloeistof uit lopen; raak dit Niet aan. Wanner dit per ongeluk wel gebeurt, spoel dan met water. Wanner de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.
e) Gebruiken nicht een accu of gereedschap dat beschadigd is of gemodificierd. Beschadigde of gemodificierde accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu over het gereedschap Niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130^ , kan een explosie veroorzaken. NB De temperatuur van "130 °C" kan worden verrangen door de temperatuur van "265 °F".
g) Houd u aan alle instructies voor het laden en

laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doein toenemen.

6)Service

a) Laat uw gereedschap onderhonden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke verrangingsonderdelen. Dit zorgtervoordat de veiligheid van de powertool intact blijft.
b) Voer nooit servicewerkzaaamheden uit aan beschadigde accu's. Alleen de fabrikant of geauthoriseerde service-providers mogen servicewerkzaaamheden aan accu'suitvoeren.

VEILIGHEIDSVOORSCHRIFTEN VOOR DECOUPEERZAGEN

• Waarschuwing voor laserstraling. Laserklasse 2, P max.: <1mW , : 650 nm, EN 60825-1: 2014. Richt de laserstraal Niet op personen of dieren en kijk zich ook Niet in de laser, zichs Niet van een afstand. Dit elektrisch gereedschap gebruikt een klasse 2 straling in overeenstemming met de NEN-EN 60825-1. Deze straling kan Personen verblinden.
• Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook meta-len delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
• Houd uw handen uit de buurt van deplaats waar worden gezaagd. Grijp Niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
• Beweeg het elektrische gereedschap alleen ingeschakeldaar het werkstuk.Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.

• Let erop dat de voetplaat bij het zagen stabeligt. Een schuin zaagblad kan breken of tot een terugslag leiden.
  Schakel het elektrische gereedschap na beeindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.

• Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zich. Verbogen of nicht-scherpe zaagbladen{kunnen breken, het zagen negatief beinvloeden of een terugslagveroorzaken.

• Rem het zaagblad na het uitschakelen Niet af door er aan de zijkant gegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag veroorzaken.
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energieof waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materielle schade.
  Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehouden werkstuk worden beter vastgehouden dan u met uw hand kutn doein.
• Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
• Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiele ondergrond te ondersteunen en vast te zetten. Wanner u het werkstuk in uw handen vasthoud of gegen uw lichaam klemt kurz u de contrôle over het werkstuk verliezen.

a) Open de accu Niet. Er bestaat gevaar voor kortsluiting.
b) Bescherm de accu gegen但它te, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
c) Bij beschadiging en onjuist gebruik van de accu kuren er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kuren de lucht wegen irriteren.
d) Gebruik de accu alleen in combinatie met uw Vonroc product. Alleen zo worden de accu gegen gevaarlijke over belasting beschermd.
e) Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.

VEILIGHEIDSVOORSCHRIFTEN VOOR DE LADER Bedoeld geleruik

Laaduitsluitend herlaadbare accupacks van het type CD801AA en CD803AA. Andere typen accu's konnen exploderen, wat lichamelijk letsel en schade kan verroorzaken.

a) Het apparaat dien tiet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzig bij onder toezicht staan of zich geinstrueerd.
b) Laat kinderen onder toezicht nicht met het apparaat spelen.
c) Laad nied-herlaadbare accu's nied opniew op!
d) Plaats de accu'sijdens het opladen in een goed geventileerde ruimte!

De machine is bedoeld voor het zagen van hout, metaal, kunststoffen, keramiek, rubber, enz. in ieder gewenst formaat en iedere gewenste vorm, verwijl de grondplaat stevig op het werkstuk blijft rusten. Er moet.altijd een geschikt zaagblad worden gebruikt.

Deze gebruikshandleiding is opgesteld voor verzillende sets / artikelnummers.

Controleer het bijbehorende artikelnummer in de onderstaande specificaties voor de juiste samenstelling en inhoud van uw set.

Model Nr.	Batterijen meegeleverd	Acculader meegeleverd
JS501DC	-	-
S_JS501DC	CD801AA	CD802AA
S2_JS501DC	2 x CD801AA	CD802AA
S3_JS501DC	CD803AA CD802AA
S4_JS501DC	CD801AA	CD802AA

Technische informatie

Spanning	20V
Onbelast toerental 0-2500/min
Zaagbeweging 25mm
Max. zaagcapaciteit hout 0° 50mm
Max. zaagcapaciteit staal 0° 8mm

Gewicht 1,85 kg
Geluidsdruk LPA 82,0 dB(A), K=3dB(A)
Geluidsniveau LWA 93,0 dB(A), K=3dB(A)
Trillingen ‘zagen metalen plaat’	5,459 m/s2 K=1,5 m/s2
Trillingen ‘zagen multiplex’	5,658 m/s2 K=1,5 m/s2

Model Nr. CD801AA
Accu type	Lithium-Ion
Voltage	20V---
Vermogen	2,0 Ah
Aanbevolen laadapparaat	CD802AA
Gewicht	0,3 kg

Model Nr. CD802AA
Acculader ingang 220-240V,50Hz	0,4A
Acculader uitgangsvermogen	21V=2,5A
Oplaadtijd 2Ah accu	60 minutes
Oplaadtijd 4Ah accu	120 minutes
Aanbevolen accu's	CD801AA, CD803AA
Gewicht	0,36 kg

Model Nr. CD803AA
Accu type	Lithium-Ion
Voltage	20V=
Vermogen	4,0 Ah
Aanbevolen laadapparaat	CD802AA
Gewicht	0,65 kg

Gebruik uitsluitend de volgende accu's van het VONROC VPOWER 20V accu-platform. Gebruik van andere accu's kan leiden tot ernstig letsel of tot beschadiging van het gereedschap.

CD801AA 20V, 2Ah Lithium-Ion

De volgende lader kan worden gebruikt voor het opladen van deze accu's.

CD802AA Snellader

De accu's van het VONROC VPOWER 20V accu-platform können worden gewisseld:tussen alle gereedschappen van het VONROC VPOWER 20V accu-platform.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebrukt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van deblootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toe-passingen, of met andere of slecht onderhoven accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanner de machine isuitgeschakeld of wanner deze looptaar geen werk verricht,kan dit hetblootstellingsniveauaanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen maar de diagrammen op pagina 2-4.

1. Knop voor vergrendeling in de Uit-stand
2. Aan/Uit-schakelaar
3. Handgreep
4. Accu
5. Ontgrendelingsknop accu
6. Schakelaar voor rondgaande werkinq
7. Schaalverdeling voor verstekhoek
8. Grondplaatafdekking
9. Grondplaat
10. Geleideroller
    11.Laser-schakelaar
    12.Beschemkap
    13.Klemhendel
11. Vleugelbouteen voor parallelle geleiding
    15.Inbussleutel
    16.Zaaghouder
    17.Zaagblad
12. Bout voor grondplaat
13. Parallelle geleider
    20.Laser
    21.Zaagmerkteken
14. Schroef voor laserafstelling
15. Knop LED-indicatielampjes accu
16. LED-indicatielampjes accu
    25.Lader
17. LED-indicatielampjes accu

3. ASSEMBLAGE

Meem altijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap.
De accu要去ijn opgeladen voordat deze voor het eerst worden gebruikt.

De accu in de machine plaatsen (Afb. A, G)

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deleze op de acculader of de machine aansluit.

1. Plaats de accu (4) in de onderkant van de machine, zoals is weergegeven in Fig. G.
2. Duw de accu verder maar voren tot deze vast-klikt.

De accu van de machine verwijdersen (Afb. A, G)

1. Duw op de ontgrendelingsknop van de accu (5)
2. Trek de accu uit de machine zoals aufgebeeld in Fig. G.

De laadstatus van de accu controeren (Afb. I)

• Druk kort op de knop (23) op de accu om de laadstatus van de accu te controeren.
  Op de accu bevinden zich 3 lampjes die het laadniveau aangeven. Hoe meer lampjes branden, des te meer is de accu opgeladen.
• Wanner de lampjes nicht branden, wil dit zegt gen dat de accu leeg is en onmiddelijk moet worden opgeladen.

De accu laden met de acculader (Afb. I)

1. Haal de accu (4)uit de machine.
2. Draai de accu (4) ondersteboven en schuifdezep de acculader (25), zoals is weergegeven in Afb.1.
3. Duw op de accu tot各行 volledig in de sleuf zit.
4. Steek de stekker van de accumulator in een stopcontact en wacht even. De Led-lampjes op de accumulator (26) gaan branden en tonen de status van de lader.

De acculader heeft 2 led-controlelampjes (26) dat de status van het laadproces aangeeft:

Status rode LED	Status groene LED	Status van acculader
Uit Uit Geen stroom
Uit Aan		Standby mode: - Geen accu geplaatst, of - Opladen van de accu is beëindigd, de accu is volledig opgeladen
Aan Uit		Bezig met opladen van accu

• Het kan tot 60 minuten duren voordat de 2Ah accu volledig is opgeladen.
• Het kan tot 120 minutes duren voordat de 4Ah accu volledig is opgeladen.

Verwijder, als de accu volledig is opgeladen, de stekker van de accelader uit het stopcontact en haal de accu uit de accelader.

Wanneer deze machine gedurende een langerearend nicht worden gebrukt, is het raad zaam de accu te bewaren in opgeladen toestand.

Het zaagblad verwangen (Afb. A, C)

Draag beschermende handschoenen wanner u het zaagblad monteert. Gevaar voor persoonlijk letsel wanner u het zaagblad aanraakt.

Gebruik alleen zaagbladen waarvan de typische gegevens overeenkomen met die in de bedieningsinstructies.

Het zaagblad monteren

Let erop dat de zaagbladhouder vrij is van resten van materiaal (zoals splinters van hout of metaal).

1. Draai de klemhendel (13) zover möglichk maar links en houd de hendel in die positie.
2. Steek het zaagblad in de zaaghouder (16). ControllerDat het zaagblad stevig bevestigd is en dat de tanden in de zaagrichting wijzen.
3. Laat de klemhendel los. Controller dat de ach

terzijde van het zaagblad in het midden van de geleideroller (10) is bevestigd.

Gebruik vooral het juiste zaagblad voor het te zagen metaal. Bij de machine worden een grof zaagblad voor hout en een vrij zaagblad voor metaal en kunststoffen geleverd.

Het zaagblad verwijderen

1. Draai de klemhendel (13) zover möglichk maar links en houd de hendel in die positie.
2. Haal het zaagblad uit de zaaghouder (16).
3. Laat de klemhendel los.

De parallelle geleiding bevestigen (Afb. D)

1. Draai de vleugelbouten (14) los.
2. Monteer de parallelle geleiding (19) op de grondplaat (9).
3. Stel de gewenste zaagbreedte in met de schaalverdeling op de parallelle geleiding (14) en met het zaagmerkteken op de grondplaat (20). Het zaagmerkteken (20) geeft de positie van het zaagblad aan.
4. Zet de vleugelbouten (14) vast.

4. BEDIENING

De machine in-/uitschakelen (Afb. A)

• U kunt de machine starten door op de knop (1) voor vergrendeling de Uit-stand te drukken en ingedrukt te houden en op de Aan/Uit-schakelaar (2) te drukken.
  Hoe verder u de Aan/Uit-schakelaar (2) duwt, des te sneller zar het zaagblad bewegen. Welke snugheid nodig is, is afhankelijk van het materiaal en kan door middel van een zaagtest worden vastgesteld.
  U kunt de machine uitschakelen door de Aan/ Uit-schakelaar (2) los te lately.

De laser in-/uitschakelen (Afb. A)

• Schakel de laser in of uit door op de laser-schakelaar (11) te drukken. De laser-schakelaar (11) schakelt ook het LED-werklicht in.

Fijnafstemming van de laser

Opmerking: om de laserfunctie te testen, moet de batterij in het elektrisch gereedschap worden geplaatst.

Pasijdens het instellen van de laser nooit de aan /uit-schakelaar aan. Het per ongeluk starten van het elektrische gereedschap kan tot letsel leiden.

Als de laser (11) Niet meer de juiste zaaglijk aangeeft, kurz u de laser opnieuw afstellen. Dat doet u door Schroef voor laserafstelling (22) af te stellen, totdat de laser in een correcte zaaglijk aangeeft.

De verstekhoek aanpassen (Afb. B, F)

1. Draai de bout (18) los met de inbussleutel (15).
2. Stel de grondplaat (9) af in de gewenste positie (0^ - 45^) . De zaaghoek (verstek) kan worden afgelezen van de schaalverdeling (7).
3. Draai de bout (7) vast met de inbussleutel (15). U kunt de inbussleutel op de machine opbergen, zoals worden getoond in Afb. B.

De functie voor rondgaande werkking (Afb. A)

Met de schakelaar voor de slingerwerking stelt u in hoe de tanden van het zaagblad in het materiaal grijpen. De schakelaar voor de slingerwerking kan in 4 standen worden gezet:

0 - Niet rondgaande werking

1 - Weinig rondgaande werking
2 - Middelste stand rondgaande werkinq
3 - Veel rondgaande werking

Hoeveel de functie voor de rondgaande werkig moet worden toegepast kan worden bepaald door praktijktests, maar u kunt de volgende instructies inRCTn:

• Zacht materiaal (hout, kunststoffen, enz.): stel de slinger in op niveau II of III. Met de slingerwerking ingesteld op niveau O of I bereikt u een fijnere en schonere zaagsnede.
• Dun material, slingerwerking op niveau 0.
• Hard material (staal etc.): stel de slingerwerking in op niveau 0.
  Krommingen: stel de slingerwerking in opiveau 0.

Insteekzagen (Afb. H)

U=kunt de functie insteekzagen alleen gebruiken in zachtete materialen, zoals hout, gasbeton, gipsplaten, enz. Dit vraagtECHTER enige oefening en is alleen möglichk met korte zaagbladen.

1. Plaats de zaag op het werkstuk en schakel de zaag in.

2. Let erop dat de onderste rand van de voetplaat op het oppervlak van het werkstuk rust, zoals worden getoond in Afb. H.

3. Zaag langzaam onder een hoek in het werkstuk, verwijl u de zaag maar een verticale stand langus de zaaglijk beweegt.
4. Schakel de zaaguit en haal de zaag van het werkstuk wonneer het werk is voltooid.

Optimaal gebruik

• Klem het werkstuk vast. Gebruik klemgereed-schap voorkleine werkstukken.
• Teken een lijn om de richting te bepalen waarin het zaagblad moet worden geleid.
• Houd de machine stevig vast bij de handgreep.
• Stel de zaagsnelheid in.
  Stel de verstekhoek in.
• Stel de pendelpositie in.
• Schakel de machine in.
  Wacht totdat de machine volledig op snelheid is.
• Plaats de zaagschoen op het werkstuk.
• Beweeg de machine langs de vooraf getekende lijn, waar bij de zaagschoen stevig gegen het werkstuk worden gedrukt.
• Oefen nicht te veel druk uit op de machine. Laat de machine het werk去做.
  Schakel de machine uit en wacht totdat de machine volledig tot stilstand is gekommen voordat u de machine wegzet.

5. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machine uit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur)iederekeer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekig vuil een zachte doek bevochtig met zeepwater. Gebruik geen oplosmid-delen als benzine, alcohol, ammonia, etc. Dergelijk stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoortverantwoordelijkke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegardeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een Nietgeauthoriseerd servicecentrum.
• Normale slijtage.
• De machine is misbruikt, verkeerd gebruikt of slecht onderhoden.
• Er zich Niet-originele reserveonderdelen gebruikt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zichgelimiteerd tot de reparatie of verwang ing van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.

1. CONSIGNES DE SECURITÉ

Separat aflevering af Li-ion batteri.

Purtăi masca de protectie antipraf.
