KULLANIM KILAVUZU S_JS501DC Vonroc

1. GÜVENLIK TALİMATLARI

Ektekigi guvenlik uyarilarin, ilave guvenlik uyarilarin ve talimatlari okuyun. Guvenlik uyarilarin ve talimatlari izlememek elektrik carpmasi, yangin ve/veya ciddi yaralanma ile sonuclanabilir. Guvenlik uyarilarin ve talimatlari ilerde bakmak uzere muhafaza edin.

Aşaqidaki semboller kullanı kilavuzunda veya urün üzerinde kullanilmaktadir:

Kullanici kilavuzunu okuyun.

Bedensel yaralanma riski.

Basta cocuklar ve evcil hayvanlar olmak üzere etrafta bulunanlari yaklaşik 10 m'den daha uzak mesafepe tutun.

Göz korumasi giyin.

Duyma koruması takın.

Bir toz maskesi takin.

Tehlike Bolgesi! Makine calisirken elinizi kesme alanindan uzak tutun (10 cm). Testere bicağina temas ettiğinizde yaralanma tehlikesi mevcuttur.

Lazer radyasonyu uyarisi.

Gecikmeli minyatür sigorta baglantisi.

Maksimum sicaklik 45^

Pili atese atmayin.

Pili suya atmayin.

Urun, Avrupa yonergelerindeki geleerliguvenlik standartlarina uygundur.

Urun, Avrupa yonergelerindeki geleeri gvenlik standartlarina uygundur.

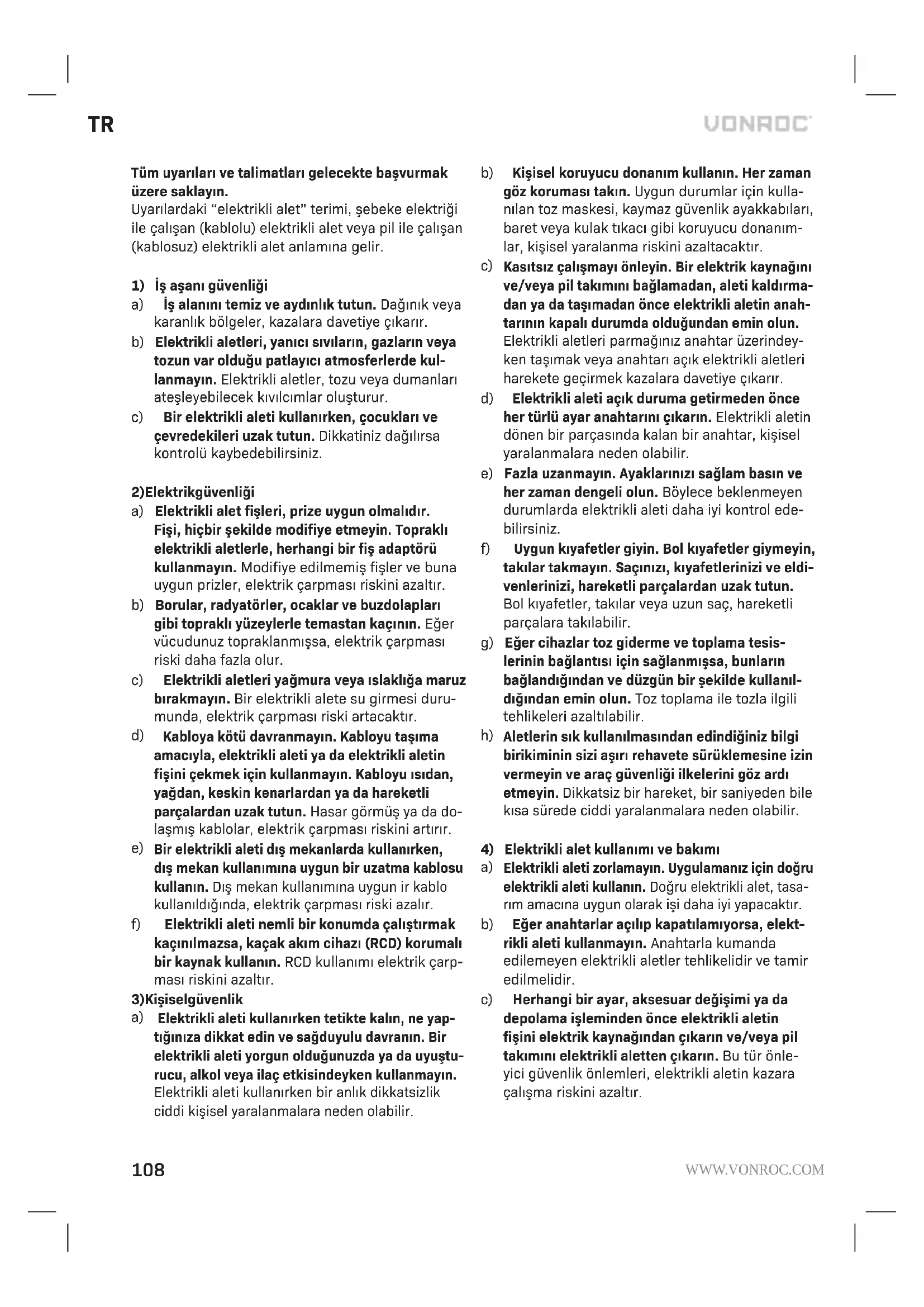

GENEL ELEKTRIKLI ALET GÜVENLIK UYARILARI

UYARI Tum guvenlik uyarilarini ve tum talimatlari okuyun. Uyarilara uyulmadi ve talimatlar elektrik carpmasina, yangina ve/ veya ciddi yaralanmalara neden olabilir.

Tüm uyarilari ve talimatlari gelecekte basvurmak uzere saklayin.

Uyarilardaki "elektriklalet" terimi, sebeke elektrigi ile calisan (kablolu) elektriklalet veya pil ile calisan (kablosuz) elektriklalet anlamina gelir.

1) is aansi guvenligi
a) Is alanini temiz ve aydinlik tutun. Dağınık veyakaranlı bolgeler, kazalara davetiye Çikarir.
b) Elektrikli aleleri, yanici sivilarin, gazlarin veya tozun var oldugu patlayici atmosferlerde kul-lanmayin. Elektrikli alelter, tozu veya dumanlari atesleyebilecek kivilcimlar olusturur.
c) Bir elektrikli aleti kullanirken, cocuklar ve cevredekileri uzak tutun. DikkatinizDAQilrsa kontrolü kaybedebilirsiniz.

a) Elektrikli alet fişleri, prune uygün olmalDIR. Fisi, hicbir sekilde modifiye etmeyin. Toprakl elektrikl aletlerle, herhangi bir fiş adaptorü kullanmayin.Modifiye edilmemis fişler ve buna uygün prisler, elektrik carpması riskiniz azaltir.
b) Borular, radyatorler, ocaklar ve buzdalaplan gibi toprakti yüzeylerle temastan kaçınin. Egér vucudunuz topraklanmisi, elektrik carpması riski daha fazla olur.
c) Elektrikli alelteri yağmura veya islakliga maruz birakmayin. Bir elektrikli alete su girmesi durumunda, elektrik carpması riski artacaktır.
d) Kabloya kotu davranmayin. Kabloyu taşa amaciyla, elektrikli aleti ya da elektrikli aletin fisini cekmek icin kullanmayin. Kabloyu isidan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar gormus ya da do-lasmis kabollar, elektrik carpması riskini artirir.
e) Bir elektrikli aleti di mekanlarda kullanirken, di mekan kullanimina uygun bir uzatma kablosu kullanin. Di mekan kullanimina uygun ir kablo kullanildigianda, elektrik carpmasi riski azalir.
f) Elektrikli aleti nemli bir konumda calistirmak kaçınilmazsa, seksak akim cihazi (RCD) korumalbir kaynak kullanin. RCD kullanimi elektrik carpması riskini azaltir.

3)Kiiselgüvenlik

a) Elektrikli aleti kullanirken tetikte kalin, ne yap-. tiginiza dikkat edin ve saqduyulu davranin. Bir elektrikli aleti yorgun oldugunuzda ya da uyusturucu, alkol veya ilac etkisindeyken kullanmayin. Elektrikli aleti kullanirken bir anlik dikkatsizlik ciddi kisesel yaralanmalara neden olabilir.

b) Kişisel koruyucu donanim kullanin. Her zaman goz koruması takın. Uygun durumlar icin kulla-nilan toz maskesi, kaymaz güvenlik ayakkabiları, baret veya kulak ticaci gibi koruyucu donanim-lar, kişisel yaralanma riskini azaltacaktır.
c) Kasitsiz calismayi onleyin. Bir elektrik kaynaginci ve/veya pil takimini baglamadan, aleti kalirmadan ya da tasimadan once elektrikli aletin anahtarinin kapali durumda oldugundan emin olun. Elektrikli aletleri parmagin z anahtar uzerindeyken tasimak veya anahtari acik elektrikli aletleri harekete gezirmek kazalara davetiye cikarir.
d) Elektrikli aleti açık duruma getirmeden once her turlu ayar anahtarini Çikarin. Elektrikli aletin denen bir parcasinda kalan bir anahtar, kişisel yaralanmaları neden olabilir.
e) Fazla uzanmayin. Ayaklarinizi saglam basin ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iyi kontrol edebilirsiniz.
f) Uygun kiyafetler giyin. Bol kiyafetler giymeyin, takilar takmayin. Saçınizl, kiyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kiyafetler, takilar veya uzun-SA, hareketli parçalara takilabilir.
g) Eger cihazlar toz giderme ve toplama tesilerinin böglantisi icin saglanmissa, bunlarin böglandigindan ve duzgün bir sekilde kullanidigindan emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltulabilir.
h) Aletlerin sik kullanilmasindan edindojiniz bilgi birikiminin sizi asiri rehavete surklemesine izin vermeyin ve araç Güvenligi ilkelerini goz ardı etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kisa surede ciddi yaralanmalara neden olabilir.

4) Elektrikli alet kullanimi ve bakimi
a) Elektrikli aleti zorlamayin. Uygulamaniz icinDOGRE elektrikli aleti kullanin.DoGRu elektrikli alet, tasaRim amacina uygun olarak isi daha iyapacaktir.
b) Eger anahtarlar açilip kapatilamiyorsa, elektrikli aleti kullanmayin. Anahtarla kumanda edilemeyen elektrikli aleler sehlikelidir ve tamir edilmelidir.
c) Herhangi bir ayar, aksesuar dejisimi ya da depolama isleminden once elektrikli aletin fisini elektrik kaynagindan cikarin ve/veya pil takimini elektrikl aletten cikarin. Bu tur onleyici gvenlik onlemleri, elektrikl aletin kazara calisma riskini azaltir.

d) Boş durumdaki elektrikli aletleri;cocuklarin eri-semeyeçgi bir yerde muhafaza edin ve elektrikli aletin{nasil calistigini ya da bu talimatlari bilmeyen kisilerin elektrikli aleti kullanmasina izin vermeyin. Elektrikli aletler, egitimsiz kullanicilarin elinde tehlileli olur.
e) Elektrikli alelerin bakimini yapin. Hatali ayarlar veya hareketli parçalarin baglanması, parca kırilmalar ve elektrikli aletin calıması etkileyebilecek diğer durumlar icin kontrl erfolkeleştin. Eşer herhangi bir hasar varsa, elektrikli alet kullanilmadan once tamir edilmelidir. Çogu kazaya bakimi iyapilmayan elektrikli aleler neden olur.
f) Kesme alelterini keskin ve temiz tutun. Bakimi iyi yapilan ve keskin kenarlara sahip kesme alelterinde donmalar daha az yaşanir ve kontrl edilmeleri daha kolay olur.
g) Elektrikl aleti, aksesuararini ve torna kalemlerini bu talimatlara uygun olarak kullanin, calisma kosullarini ve gerceklestirilecek olan isi dikkate alin. Elektrikl aletin kullanim amaci disinda kullanilmasi, tehlikeli durumlara sonuclaranibilir.
h) Tutamaklar ve tutma yerlerini kuru, temiz ve yagdan arindirilmis sekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli sekilde tasınmasina ve kontrl edilmesine izin vermez.

5) Pilli alet kullanimi ve bakimi

a) Yalnizca uretici tarafindan belirtilen sarj aletiyle sarj edin. Bir turde pil takimi icin uygun bir sarj cihazi, baska bir pil takimi ile kullanildiginda yangin riski olusturabilir.
b) Elektrikli aleleri yalinizca özel olarak belirlenmis pil takimlariyla kullanin. Baskapil takimlarinin kullanimi yaralanma ve yangin riski olusturabilir.
c) Pil takimi kullanilmadiği zamanda, atanlar, bozuk paralar, anahtarlar, civiler, vidalar vya diger kucuk metal nesneler gibi bir uçtan digerine bir baglanti yapabilecek diger metal nesnelerden uzak tutun. Pil uçlarini birbirine kisa devre yaptirmak yaniklara veya yangina neden olabilir.
d) Bozulma durumlarinda pilden sivi seksabilir; temastan kaçınin. Kazara temasGPCseklesire, suyla yikayin. Svi gozlerle temas ederse ayrica tibbi yardim isteyin. Pilden Çikan svi tahrise veya yaniklara neden olabilir.

e) Hasarli veya uzerinde degisiklik yapilmis bir batarya veya aleti kullanmayin. Hasarli veya uzerinde degisiklik yapilmis bataryalar, yangin, patlama ya da yaralanma riskiyle sonuclanan beklenmedik davranislar sergileyebilir.
f) Batarya veya aleti ateş eveya asiri sicutlga maruz birakmayin. Ateş veya 130°C üzeri sicutlklara maruz kalmasi patlamaya yol acabilir. NOT Sicutlik birimi olarak kullanilan „130°C“ yerine „265°F“ kullanilabilir.
g) Tum sarj talimatlarina uyun ve batarya veya aleti talimatlarda belirtilen sicaklik araliginin disindaki ortamlarda sarj etmeyin. Yanis sekilde veya belirtilen araligin disindaki sicakliklarda sarj etmek bataryay zarar verebilir ve yangin riskini artirabilir.

6)Servis

a) Elektrikli aletinizin servis islemlerini, yalinizca ayin yedek parçaları kullanan vasifli bir tamircin yapmasini saglayin. Bu, elektrikli aletin güvenliginin korunmasini saglayacaktır.
b) Hasarli bataryalara asla kendiniz bakim yapmaya calismayin. Bataryadaki bakim islemleri sadece uretici veya yetkili servisler tarafindan yapilmalidir.

DEKUPAJ TESTERELER IÇIN GÜVENLIK UYARILARI

• Lazer radyasyonu uyarisi. Lazer sinifi 2, P maks.: <1 mW, λ: 650 nm, EN 60825-1:2014.
  Dogrudan lazerisinina veya ortaya ciktiigi cikisi yerine bakmayin. Lazer isinini asla insanlara, hayvanlarva yeva yansitici yuzeylere dokultmayin. Kisa sureli goz temasi bile goz hasarina neden olabilir. Lazer cikis aci kliginin optik aleterin (ornegin buyutec, buyutecler ve benzeri) kullanimasyla incelenmesi, goze zarar gelmesi riskini dokurur. Sinif 2 bir lazerle calisirken, goz koruması kullanimina donuk ulusal duzenlemelere uyun.

• Bir ilem sirasinda kesme aleti gizli kabolarla temas edebilecegi icin kosim aksesuariniyalitimi tutma yüeylerinden tutun. Kesici aletin, "elektrik akimi" bulunan kabolarla temasi halinde "akim", elektrikli aletin iletken metal parçaları üzerinden operatöre iletilerek elektrik carpmasina yol acabilir.
  Ellerinizi kesim alanindan uzak tutun. Üzerinde calistiginiz parçaya aldindan ulasmayi denemeyin. Testere biçagile temas yaralanmalar neden olabilir.

• Makineyi ancak calistirildiktan sonra is parcasina dokru ilerletin. Aksi halde, kesici alet is parcasinda sikistiginda geri tepme tehlikesi vardir.

• Kesim:yaplirken taban plakasin malzemeye saglam bir sekilde oturmasina dikkat edin.

Sikismis bir testere biçagı kırilabilir veya geri tepmeye neden olabilir.

Kesim tamamlandiinda, makineyi kapatin ve ardindan testere biagini kesilen yerden ancak durdukta sonra cekin. Bu sekilde geri tepmeyi onleyebilir ve makineyi guvenli bir sekilde yerleistirebilirsiniz.
- Sadece hasar gormemis, mukemmel durumda olan testere bicaklarini kullanin. Kivrlmis vya korelmis testere bicakları kirlabilir, kesimi olumsuz etkileyebilir vya geri tepmye neden olabilir.
- Kapattiktan sonra yandan baski uygulayarak testere biçagini durdurmayin. Testere biçaki zarar gorebilir, kiri bililir veya geri tepmeye neden olabilir.
- Calisma alaninda gizli tesisat hatti olup olmadigi belirlemek icin uygun detektorler kullanin veya yardim icin yerel kamu hizmet sirketini arayin. Elektrik hatlari ile temas yangina ve elektrik carpmasina neden olabilir. Bir dogalgaz hattinin hasar gormesi patlamaya neden olabilir. Su hattini delmek maddi hasara neden olur.
- is parcasini sabitleyin. Kelepceleme aleteriyle veya bir mengene ile sikistirilmis bir is parcasi, elle oldugundan daha guvenli tutulur.
- Makineyi yere koymadan once tamamen durmasini bekleyin. Alet ek parçasi sikisabilir ve elektrikli alet uzerinde kontrl kaybina yol acabilir.
- Is parcasini sabit bir platforma sikica tutturmak ve desteklemek icin kelepçeler veyaaska bir pratik yontem kullanin. Is parcasini elle tutmak veya vucudunza dayamak dengesiz durmasini neden olur ve bu da kontrl kaybina yol acabilir.

BATARYA IÇIN GÜVENLIK UYARILARI

a) Bataryanin igini açmayin. Kisa devre tehlikesi.
b) Bataryayi isiya, surekli yogun gunes iigina, yangina, suya ve neme karsi koruyun. Patlama tehlikesi.
c) Bataryanin hasar gormesi ve yanlş kullanilmasi durumunda duman Çikabilir. Bolgeyi havalandirin ve Şikayet durumnda tibbi yardim aln. Duman solunum sistemi nihris edebilir.
d) Bataryayi sadece Vonroc urununuzle baglantili olarak kullanin. Bu onlem tek basina bataryayi tehlikeli asiri yuklenmeye karsi korur.
e) Batarya, civi veya tornavida gibi sivri uclu

nesnelerden veya disaridan uygulanan kuvvetten oturu zarar gorebilir. Dahili bir kisa devre olusibilir ve batarya yanabilir, duman cikabilir, patlayabilir veya asiri sinabilir.

SARJ ALETI I CIN GUVENLIK UYARILARI Kullanim amaci

Sarj aleti ile yalnizca CD801AA ve CD803AA tipi Sarj edilebilir bataryaları sarj edin. Diger pil türleri patlayarak fiziksel yaralanma ve hasara neden olabilir.

a) Cihaz, gozetim veya talimat verilmeditikleri takdirde kistl duzeyde fiziksel,duyusal vya zihinsel becerilere sahip孕期 veya deneyim ve bilgiden yoksun bulunan kisiler (cocuklar dahil) tarafindan kullanlamaz.
b) Cocuklar cihazla oynamamaları icin gozetim altinda tutulmaldir.
c) Şarj edilebilir olmayan Özellikte pilleri Şarj etmeyin!
d) Sarj sirasinda piller iyi havalandirmali bir bolgeye yerleştilmelidir!

2. MAKINE BILGISI

Kullanim amaci

Makine, taban plakasinı is parçasi üzerinde sikica tutarken istenen herhangi bir buyukluktte ve sekilde ahsap, metal, lastik, seramik, kauçuk vb. kesmek icin tasarlanmistir. Her zaman uygunbir testere bicağı kullanilmaldir.

TEKNIK SPESIFIKASYONLAR

Bu kilavuz farkli takimlar/urun numaralar iin hazirlanmistir. Takiminizin dogru bileşenleri ve iceriigi icin asaigidaki özellikler tablosundaki ilgili urun numarasina bakin.

Model No. Batarya dahildir	Şarı cihazkınahim dahildir
JS501DC	-
S_JS501DC	CD801AA
S2_JS501DC	2 x CD801AA
S3_JS501DC	CD803AA CD802AA
S4_JS501DC	CD801AA

Makine bilgî sî
Şebeke voltajî	20V
Yüksüz devir 0-2500/min
Makine bilgisi
Testere vuruşu 25mm
Maks. testere kapasitesiRESHAP 0°	50mm
Maks. testere kapasitesiçelik 0°	8mm
Ağırkık 1,85 kg
Ses basınçı seviyesi LPA 82,0 dB(A), K=3dB(A)
Ses Şiddeti seviyesi LWA 93,0 dB(A), K=3dB(A)
Vibrasyon 'Sac levhanintestere'	5,459 m/s2 K=1,5 m/s2
Vibrasyon 'Kontrplak:gördu'm	5,658 m/s2 K=1,5 m/s2

Model No. CD801AA
Pil tipi Lityum-lyon
Voltaji 20V	---
Kapasitesi 2,0 Ah
Önerilen Şarj cihazi CD802AA
Ağırkık 0,3 kg

Model No CD802AA
Şar cihazientriesi	220-240V,50Hz 0,4A
Şar cihazientriesi	21V=2,5A
Şar suresi 2Ah batarya	60 dakika
Şar suresi 4Ah batarya	120 dakika
Önerilen bataryalar	CD801AA, CD803AA
Ağırkık 0,36 kg

Model No CD803AA
Pil tipi Lityum-lyon
Voltaji 20V	---
Kapasitesi 4.0 Ah
Önerilen Şarj cihazi CD802AA
Ağırkı 0.65 kg

Sadece aşaqidaki VONROC POWER 20V batarya platformuna ait bataryaları kullanin.insula batarya kullanmak, ciddi yaralanmalara neden olabilir veya alete zarar verebilir.

CD801AA

20V, 2Ah Lityum-lyon

CD803AA

1. Bu bataryalari sarj etmek icin asaigidaki sarj aleti kullanilabilir.

CD802AA

Hizli Şarj aleti

VONROC POWER 20V batarya platformuna ait bataryalar, tum VONROC POWER 20V batarya platformaletleriyle karstilik deigistirilebilir.

Vibrasyon seviyesi

Bu talimat kilavuzunda belirtilen vibrasyon emisyon seviyesi EN 62841 icinde verilen bir standart teste uygun olarak olçülm,DB;bir aleti baska bir aletle karsilastirmak icin ve aleti adi gelecen uygulamalar icin kullanirken bir ilk maruz kalma degerlendirmesi olarak kullanilabilitir

• aleti farkli uygulamalar icin veya farkli ya da kotü bakilan aksesuarlarla kullanmak maruz kalma seviyesini buyuk olçude artirabilir
• aletin kapali oldugu veya calisip daGPCktenisi yapmadigi zamanlar maruz kalma seiyesinibuyuk olcude azaltabilir

Aletin ve aksesuarin bakimini yaparak, ellerinizi sicak tutarak ve calisma duzenlerinizi organize ederek vibrasyonun etkilerine karsi kendinizi koruyun.

ACIKLAMA

Metindeki numaralar sayfa 2-4'deki;cizimleri isaret etmektedir.

1. Kilitleme duğmesi
2. Açma / kapama dügmesi
3. Tutamak
   4.Pil
4. Pil kilidini açma dügmesi
5. Sarkac hareketi duğmesi
6. Egim aciis icin oIcek
7. Taban plakasi kapaşi
8. Taban plakasi
9. Kilavuz silindir
10. Lazer Düɡmesi
11. Siper
12. Kelepceleme kolu
13. Parallel korkuluk kelebek civatası
14. Alyan anahtari
15. Matkap kovani
16. Testere bicaigi
17. Taban plakasi civatasi
18. Paralel korkuluk
19. Lazer

20. Kesme isareti

21. Lazer atasman vidasi

22. Pil LED goestergeleri dugmesi
23. Pil LED göstergeleri
24. Sarj aleti
25. Şarj aleti LED östergesi

3. MONTAJ

Elektrikli alet üzerinde herhangi bir calisma yapmadan once, pili Çıkarin.

Ilk kullanimdan once pil sarj edilmelidir.

Pilin makineye takilmasi (Sekil A, G)

Sarj aletine veya makineye baglamadan once pilin dis kismun temiz ve kuru olmasini saglayin.

1. Pili (4) Şekil G'de进展情况 gibi makinenin alt kismina takın.
2. Yerine oturana kadar pili daha ileriye itin.

Pilin makineden cikartilmasi (Sekil A, G)

1. Pil kilit aça ma dugmesine (5) basin.
2. Pili Sekil G'de gosterildigi gibi makineden cikarin.

Batarya sarj durumunun kontrl edilmesi (Sekil I)

• Batarya Şarj durumunu kontrl etmek icin, batarya üzerindeki dügmeye (23) kisa sureli basin.
• Batarya, Şarj seviyesini belirten 3 İski sahiptir, ne kadar;cok,isik yanarsa,bataryada o kadar cok Şarj kalmi demektir.
• Isiklar yanmiyorsa batarya boş demektir ve hemen Şarj edilmelidir.

Bataryanin sarj cihazyla sarj edilmesi (Sekil I)

1. Bataryayi (4) makineden cikartin.
2. Bataryayi (4) bas aaga konuma cevirin ve Sekil F'de gosterildigi gibi sarj cihazinin (25) uzerine kaydirin.
3. Yuvaya tamamen itilene kadar bataryayi itin.
4. Şarj cihazı fişini bir elektrik*cik,isina takin ve birsure bekleyin. Şarj cihazı (26) üzerindeki LEDgöstergeleri yanacak ve Şarj durumunu gosta-cektir

Sarj cihazi, sarj sirecinin durumunu gosteren

2 LED goestergesine (26) sahiptir.

Kırkı ZI LED Durumu	Yeşil LED Durumu Şarj Cihazı
Kapalı Kapali Güç	yok
Kapalı Acık		Bekleme modu: - Batarya yerleştı- rilmDMI veya, - Batarya yerleştı- tirilmDMI fakat Şarj işlemlsona ermiş
Açık Kapali		Batarya Şarja devam ediyor

• 2Ah bataryayi tam olarak sarj etmek 60 dakika surebilir.
• 4Ah bataryayi tam olarak sarj etmek 120 dakika surebilir.

Batarya tamamen arj olduktan sonra arj cihazi fisi-ni prizden cikarin ve bataryayi arj cihazindan cikarin.

Makine daha uzun bir sure kullanilmadiigna, bataryayi sarj edilmis durumda saklamak en iyisidir.

Testere biçaginnin degiistirilmesi (Sekil A, C)

Testere biçagini monte ederken koruyucu eldiven kullanin. Testere biçagina dokunul-dugunda yaralanma tehlikesi.

Sadece kullanim talimatlarna verilen karakteristik verilere karsihk gelen testere buçaklarini kullanin.

Testere bicaaginn takilmasi

Biçak tutucusunda malzeme artiklar (tahta kymiuniklar veya metal gibi) bulunmadigiindan emin olun.

1. Kelepçeleme kolunu (13)质量管理 oldugunca sola cevirin ve bu konumda tutun.
2. Testere biçagini kovana (16) yerleşirin. Testere biçagınin saglam bir sekilde sabitlendiğinden ve dislerin asaşiya donük olduğundan emin olun.
3. Kelepeleme kolunu birakin. Testere biçaginin yerine kilitlenip kilitlenmediğini kontrol edin.

ilgili malzeme icinogrulu testere biçagini kullandiignizdan emin olun.Makine ile birlikte ahsap icin kalin disli bir testere biçag ve metal ve plastik icin ince disli bir testere biçag verilir.

Testere bicaigin cikartilmasi

1. Kelepçeleme kolunu (13) mumkün olduğuncasola cevirin ve bu konumda tutun.
2. Testere biçagini kovandan (16)çikartin.
3. Kelepceleme kolunu birakin.

Paralel kilavuzun takilmasi (Sekil D)

1. Kelebek civatalarini (14) gevsetin.
2. Paralel korkuluğu (19) taban plakasin (9) yerleştin.
3. Paralel kilavuzdaki olcegi (14) ve taban plakasindaki (20) kesme isaretini kullanarak isten Kesme genisligini ayarlayin. Kesme isareti (20) testere biçagünin konumunu gosterir.
4. Kelebek civatalarini (14) sikin.

4.çALISTIRMA

Makinenin acilmasi/kapatilmasi (Sekil A)

Açma/kapama dügmesi (2) makineyi calistirmak ve hizi ayarlamak icin kullanilir.

• Makineyi calistirmak icin, kilitleme dugmesine (1) basili tutun ve acma/kapama dugmesine (2) basin.
• Açma/kapama duğmesine (2) ne kadar çok basilırsa, bóçak o kadar hizlı hareket eder. Gerekli hiz, malzemeye baglidi rve pratik testlerle belirlenebilir.
• Makineyi durdurmak icin açma/kapama Düğmesini (2) birakin.

Lazerin acilmasi/kapatilmasi (Sekil A)

• Lazeri açmak veya kapatmak icin lazer Düğmesine (11) basin. Lazer Düğmesi (11) ayni zamanda LED calisma isigini da acar.

Lazerin inde ayari

Not: Lazer islevini test etmek icin, pilin alete takilmasi gerekir.

Lazeri ayarlarken, hicbir zaman acma/ kapama duğmesini etkinleşirmeyin. Elektrikli el aletinin yanlislikla calistirilmasi yaralanmalara neden olabilir.

Lazer (11) dokru kesim cizgisini gostermeyi birakirsa, lazeri yeniden ayarlayabilirsiniz. Bunu yapmak icin, lazer ayar vidasini (22) kullanin ve dokru kesim cizgisini gosterene kadar lazeri ayarlayin.

Egim aciin ayarlanmasi (Sekil B, F)

1. Allen anahtarini (15) kullanarak civatayi (18) gesetin.

2. Taban plakasin (9) istenen pozisyona (0^ - 45^) ayarlayin. Kesme aci (eigim) aci gostergesinde (7) okunabilir.

3. Allen anahtarini (15) kullanarak civatayi (7) sikin. Allen anahtarini, Sekil B'de gosterildigi gibi makinede saklamak mumkundur.

Sarkac hareketinin ayarlanmasi (Sekil A)

Sarkac hareketi duğmesi testere bicağı dislerinin malzemeyi kavrama seklini ayarlamak icin kullanilir. Sarkac hareketi duğmesi 4 farkl konuma ayarlanabilir:

0-Sarkachareketi yok
1-Kucuk sarkac hareketi
2-Orta sarkac hareketi
3-Buyuk sarkac hareketi

Gerekli sarkac eylemi, asaigidaki talimatlara uyulmasina ragmen, pratik testlerle belirlenebilir:

• Yumuşak malzeme (ahşap, plastik vb.): Sarkac seviyesini II veya III konumuna getirin. Testere ile daha pürüzsüz ve temiz bir kesimi icin, Sarkac seviye O veya I kullanin.
  Ince malzemede, sarka seviye 0 kullanin.
• Sert malzeme (gelik vb.): sarkaci seviye 0 konumuna ayarlayin.
  Kivrimlar: sarkaci seviye 0 konumuna ayarlayin.

Daldirma kosimi (Sekil H)

Daldirma kesimi sadece ahsap, gozenekli beton, alci levha urunleri gibi yumusak materyallerle kulanilabilir. Bununla birlikte bu kosim icin belirli bir pratik gerekir ve sadece kisa testere biçaklariyla mumkündür.

1. Testere tabanini is parcasi uzerine koyun ve aleti calistirin.
2. Ayakligin alt kenarinin sekilde gosterildigi gibi is parcasina yaslandigindan emin olun.
3. Testereyi dikey bir konuma hareket ettirerek is parcasini yavaça kesin ve kesim cigzgis boyunca kesme islemine devam edin.
4. is tamamlandiginda testereyi kapatin ve is parcasini kaldirin.

ideal kullanim icin ipuclari

• Is parcasini kelepce ile sabitleyin. Kucuk is parcalari icin bir sikma aleti kullanin.
• Testere bicağınin ilerleyeçgi yönü tanılamak icin bir Çişgi Çizin.
• Makineyi sapindan sikica tutun.

• Kesim hizinci ayarlayin.
  Gonye açisini ayarlayin.

• Sarkac konumunu ayarlayin.

• Makineyi acin.
• Makine tam hiza ulasana dek bekleyin.
• Testere sabucunu is parcasinin uzerine getirin.
• Makineyi, testere sabucunu is parcasina sikica bastirarak onceden cizilmis cizgi boyunca yavaasca hareket ettirin.
• Makine üzerinde;cok fazla basinç uygulamayin.
  İsi makinenin yapmasın izin verin.
• Makineyi kapatin ve makineyi bir kenara koymadan.Once makinenin tamamen durmasini bekleyin.

4. BAKIM

Temizlik ve bakimdan once her zaman makineyi kapatin ve pil takimi makineden cikarin.

Makine kaplamalarin yumuşak bir bezle, tercihen her kullanımdan sonra duzenli olarak temizleyin. Havalandirma deliklerinin toz ve kirden arınmş olduğundan emin olun. Cok inatçi kirleri sabunkopügüyle islatilmş yumuşak bir bezle çkarin. Benzin, alkol, amonyak vs. gibi Çozücu maddeleri kullanmayın. Bunlar gibi kimiyasallar sentetik bileşenlere zarar verecektir.

QEVRE

Arizali ve/veya atilmis elektrikli veya elektronik ekipmanlarin uygun geri donusum konumlarinda toplanmasi gerekir.

Yalnizca AT ülkeleri icin

Elektrikli alelere evsel atik olarak atmayin. Atik Elektrikli ve Elektronik Donanim icin Avrupa ilkeleri 2012/19/EU'ya ve bunun yerel hukuk cergevesinde uygulamasina gore, artik kullanlamaz alan elektrikli alelter ayri olarak toplanmali ve cevre dostu bir yolla imha edilmelidir.

GARANTI

VONROC urunleri yuksek kalite standartlariogrultusunda gelistirilmistir ve ilk satin alimdan itibaren kanunen belirlenen sure boyunca materyal ve iscilik açisindan kusursuz olacagi garanti edilmektedir. BuSure zarinda, kusurlu materyal ve/veya iscilikten dolayi urunde herhangi bir ariza meydana gelmesi durumunda,ogrudan VONROC iletisim kurun. Takip eden durumlar bu garantı kapsam disindadir:

• Yetkisiz servis merkezleri tarafindan yapilan veya yapilmaya teşebbüş edilen onarim ve/veyadehyisiklikler.
  Normal asinma ve eskime.
• Cihazin kotu ve yanlis kullanilmasi vya cihazayanlşbakim yapilmasi.
• Original olmayan yedek parçalarin kullanilmasi

Bu, sirket tarafindan açık ya da zimni verilmis tek garantiyi olustur. Belirli bir amaç icin ticarete elverislik ve uygunluğun zimni garantileri dahil dis görünusün ütesine uzanan açık veya zimni baska hiçbir garanti yoktur. VONROC herhangi bir arizi veya dolayl zaridan hiçbir halükarda sorumlu olmayacaktir. Bayilerin getireceşi gezümler uygunsuz birimlerin veya parçalarin onarimi veya degistirilmesisyle siniri olacaktir.

Urun ve kullanı kılıvuzudehyigi tabidir. Spesifikasyonlarbara bir uyari olmaksındehyistirilebilir.

C
