HASZNÁLATI ÚTMUTATÓ S_JS501DC Vonroc
Olvassa el az osszes mellekeltBiztonsagi figyelmezte t est. A figyelmeztetelek es utasitask be nem tartasa aramuteshez,tuz keletkezeseh vagy akar suyos szemelyi serulheszvezeth. Orizze meg abizonsagi figyelmezteteleket es utasitaskat kesobbre is.
A hasznalati utmutatoban es a termeken a kovetke- zo jelolasekkel talalkozhat:
Olvassa el a hasznalati utmutatot.
Jelzi a szemelyi serulések, az eletveszely vagy a szerszám károsodásanak veszelyét.
Ugyeljen ra, hogy a kozelben tartózkodok, kulönösen a gyermekek és a kisallatok legalabb 10 méteres távolságot tartsanak a berendezestól.
Viseljenvédoszemüveget.
Viseljenfulvedot.
Viseljen porvedó álarcot.
Veszelyes terulet! A kezeket tartsa a vagasi terulettolBiztonsagos (legalabb 10 cm) tvolsagban, amikor a gep mukodesben van. A fureszlap megerintese sulyos szemelyi serulesteredmenyezhet.
Figyelmeztetéslezersugárzásra.
Keseltetotminiatur olvadobetét.
Max. hörmséklet 45^
Az akkumulatort tuzbe dobni tilos.
Az akkumulatort vizbe dobni tilos.
Li-ion alkumulator szelektiv guyjtese.
A termek megfele az europai irányelvek relevansBiztonsagi kovetelmenyineinek.

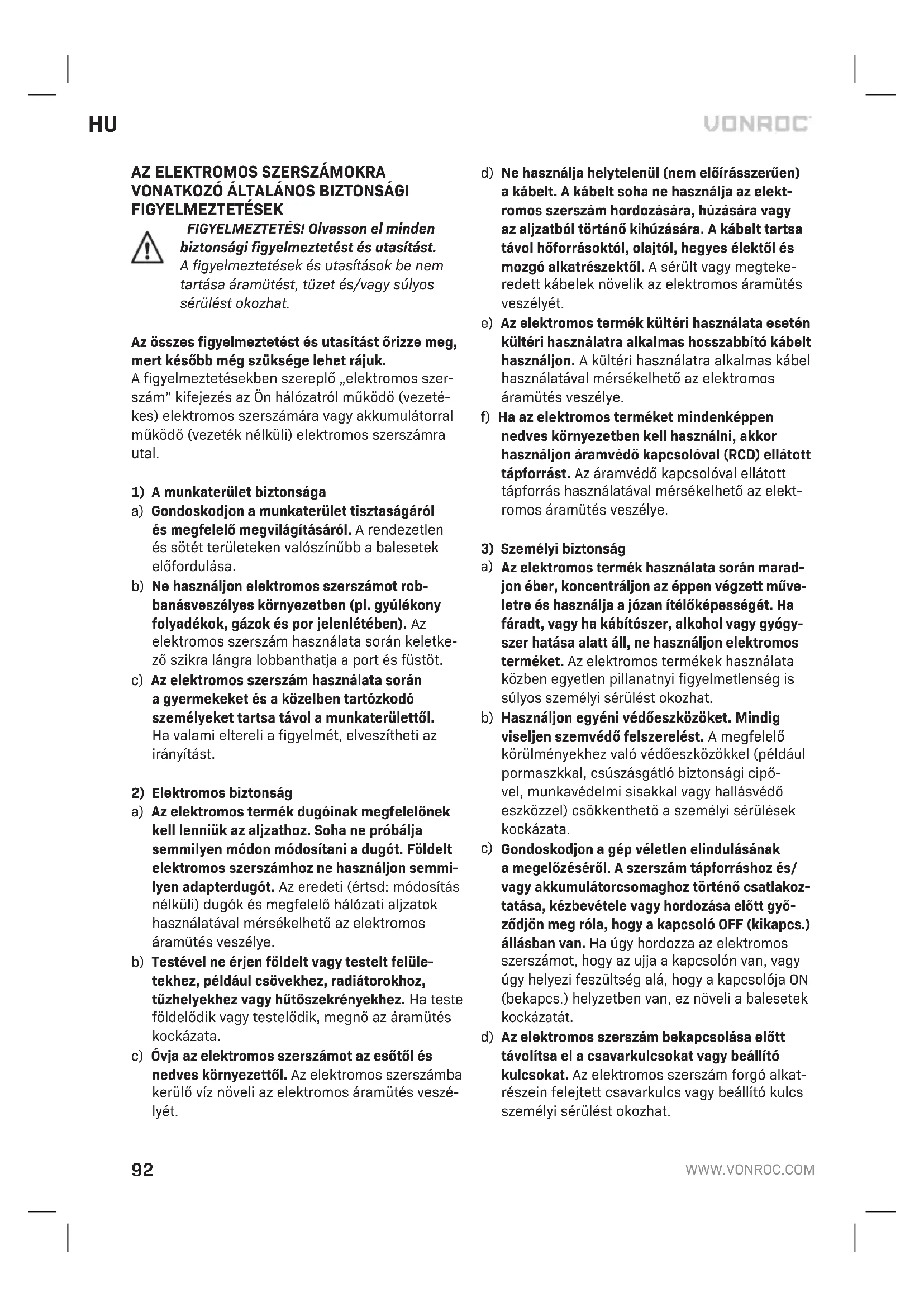

AZ ELEKTROMOS SZERSZÁMOKRA VONATKOZÓ ALTALÁNOS BIZTONSAGI FIGYELMEZTETÉSK
FIGYELMEZTETÉS! Olvasson el mindedBiztonsági figyelmeztétest es utasitást.
A figyelmeztetešek és utasítások be nem tartasa áramütest, tuzet és/vagy súlyos serülés okozhat.
Az összes figyelmeztétest és utasítástörizge meg, mert késöbb meg szüksége lehet rajuk.
A figyelmeztetelekben szerepló „elektromos szerszám" kifejezes az Ölhalózatról muködó (vezétékes) elektramos szerszámá ravy akkumulátorral muködó (vezeték nélkuli) elektramos szerszámra utal.
1) A munkaterület biztonsága
a) Gondoskodjon a munkaterület tisztasagáról és megfelelo megvilagitásárol. A rendezetlen és sötét területeken valószinübb a balesetak előfordulása.
b) Ne hasznaljon elektramos szerszámot robbanásveszélyes környezetben (pl. gyulékony folyadékok, gázok és por jelenlétében). Az elektromos szerszám hasznalata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használá sorian a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettöl. Ha valami eltereli a figyelmét, elvesztheti az irányítást.
2) Elektromos biztonság
a) Az elektromos termek dugoinak megelelonek kell lenniuk az alzathoz. Soha ne probalja semmilyen modyon modositani a dugot. Foldelt elektromos szerszamhoz ne hasznaljon semmi- lyen adapterdugot.Az eredeti (ertds:modositas nelkuli) dugok es megelelo halozati alzatok hasznalatalv mersekelheto az elektromos aramutes veszelye.
b) Testével ne érjen foldelt vagy testelt felületekhez, pédául csövekhez, radiatorokhoz, tüzhelyekhez vagy hütöszekrényekhez. Ha testefoldelodik vagy testelodik, megno az áramütés kockázata.
c) Ovja az elektramos szerszámot az esötol és nedves környezettöl. Az elektramos szerszámba keruló viz noveli az elektramos áramütés vesélyét.
d) Ne használja helytelenül (nem elóirásszerüen) a kábelt. A kábelt soha ne használja az elektrromos szerszám hordozására, húzasára vagy az aljzból történő kihuzására. A kábelt tartsa távol hófforrásoktól, olajtól, hegyes elektól és MOZgó alkatrészektól. A sérült vagy megtekeredett kábelek novelik az elektrmos áramütés veszényét.
e) Az elektromos termek kulteri hasznalata eseten kulteri hasznalatra alkalmas hosszabbito kabelt hasznaljon. A kulteri hasznalatra alkalmas kabel hasznalataval mersekelheto az elektromos aramutés veszelye.
f) Ha az elektromos terméket mindedéppen nedves környezetben kell használni, akkor használjon áramvédó kapcsolóval (RCD) ellatott tapforrast. Az áramvédó kapcsolóval ellatott tapforrás hasznalataval mersékelheto az elektromos áramütés veszelye.
3) SzemélyiBiztonság
a) Az elektromos termek hasznalata soran maradjon eber, koncentraljon az eppen vegzett muveltre es hasznalja a jozan itelokepesseget. Ha faradt, vagy ha kabitoszer, alkohol vagy gyogyszer hatasa alatt all, ne hasznaljon elektromos termeket. Az elektromos termek hasznalata kozben egyetlen pillanatnyi figyelmetlenseg is sulyos szemelyi serulest okozhat.
b) Hasznaljon egyeni védöeszkökket. Mindig viseljen szemvedó felszerelést. A megfelelo körülmenyekhez valo védöeszkökkel (peldául pormaszkkal, csuszásgatóBiztonságicipövel, munkavedelmi sisakkal vagy hallásvedó eszközzel) csökenthető a személyi sérülések kockázata.
c) Gondoskodjon a grep veteleten elindulasanak a megelozéserol. A szerszám tapforrashoz és/ vagy akkumulatorcsomagho történő csatlakoztatasa, kézbeveete vagy hordozáselofftgyö-zdjön meg rola, hogy a kapcsoló OFF (kikapcs.) allasban van. Ha uyg hordozza az elektramos szerszámot, hogy az ujja a kapcsolón van, vagy uyg helyezi feszültseg ala, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez noveli a balesetek kockázatát.
d) Az elektramos szerszám bekapcsolása elott távolítsa el a csavarkulcsokat vagy beallitó kulcsokat. Az elektramos szerszám forgo alkat-részein felejtét csavarkulcs vagy beallitó kulcs személyi sérulést okozhat.
e) Ne probáljon tulnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megartva alljon a talajon. Igy konnyebben tudja irányítani az elektromos szerszámot a varatlan helyzetekben.
f) Megfelelo öltözeket viseljen. Ne viseljen laza ruhat vagy ékszert. Hajat, ruhajat és kesztyüjét tartsa távol a mozo alkatrészektól. A mozo alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú Hajat.
g) Ha rendelkezesre allnak a porelszivo es -gyujto rendszerek csatlakoztatasara szolgalo eszkoczok, csatlakoztassa ezeket az eszkozket es hasznalja 0ket megfeleloen. A porgyujto rendszerek hasznalataval csokkenthtok a porral kapcsolatos veszelyek.
h) Ne engedje, hogy a szerszámok gyakori haszná-lata során szerzett tapasztalatai tulzottBiztonsá-gérzetet keltsenek Onben, es amiatt elhanyagolja aBiztonsági alapelveket. Gondatlan cselekvés már a masodperc toredéke alatt is súlyos serulést okozhat.
4) Az elektromos szerszám használá tás ápólása
a) Az elektramos szerszámot tilos tulzott erőkifejtésell használni. Az alkalmazásí célnak megfelelo elektramos szerszámot használja. A megfelelo elektramos szerszámBiztonságosabban és hatékonyabban vegzi a munkát azon a fordulatszámmon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolhato be/ki a fokapcsolóval. Bár-mely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezér az ilyen elektromos terméket meg kell javittatni.
c) Valassza le a dugó t a páfforrásrol és/vagy az ak-kumulatorcsomagot az elektromos szerszámrol, mielott barmilyen modosítast végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőz biztonsági intezkedesekkel csökkenthető az elektromos szerszám véletlen elindulásanak a kockázata.
d) Az éppen nem használt elektromos szerszámot olyan helyen tárolja, ahol a gyermekek nem ferhetnek hozzájuk, és ne engedje, hogy olyan személyek használjak az elektromos szerszámot, akik nem ismerik az elektromos szerszámot és ezeket az utasításokat. Az elektromos szerszám rendkivül veszélyes lehet szakképzétlen felhasználok kezeiben.
e) Tartsa karban az elektromos szerszámot. Elenörizze, hogy a MOZgo alkatrészek nem állitódtak-e el vagy nem szorulnak-e, nincsenek-e azelektromos szerszámon törött alkatrészek, ésnem állnak-e fenn olyan körülmenyek, amelyekbefolyásolhatják az elektromos szerszám muködését. Ha az elektromos szerszám sérült,hasznalat elött javittassa meg. A hanyagul karbantartott elektromos szerszámok suk balesetet okoznak.
f) Tartsa élesen és tisztan a vágoszerszámokat. A megfeleloen karbantartott, éles vágoszerszá-mok beszorulásanak kisebb a valószinüsege, ráadásul konnyebben irányithatok.
g) Az elektromos szerszámot, a tartozékokat és a szerszámszárakat stb. a jelen utasításoknak megfeleloen használaja, a munkakörulmények és az elvgendő feladat figyelembevétével. Ha az elektromos terméket a rendeltetési céljátol eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyukat es egyeb markolasi felületeket szarazon, tisztan, olajtol es zsirtol mentesen. Varatlan helyzetekben a csuszós fogantyuk es egyeb markolasi felületek akadályozzák a szerszámBiztonságos kezelését es irányitását.
5) Az akkumulátoros szerszám használata és ápólasa
a) UjratolteshezCsakgyartó altal megelott toltot hasznalja.Az egyik akkumulatorhoz megfelelo tolt'masikfajta toltovel hasznalvatuzveszelyes lehet.
b) Csak a kifejezetten hozzajuk keszult akkumulatorral hasznalja az elektromos termekeket. Barmilyen masfajta akkumulator hasznalata tuz-es balesetveszelyt idezhet elo.
c) Amikor nem hasznalja az akkucsomagot, tartsa azt tavol minded femes targytol, peldaul tuzoka-pocstol, ermetol, kulcstol, szogtol, csavartol es minded masapro femtargytol, amely a sarukat rovidre zarhatna. Az akkumulator kapcsok rvidre zarasa egesi serulest vagy tuzet okozhat.
d) Agressziv korulmenyek kozott az akkumulatorból folyadék kerülhet ki; kerülje a vele való érintkezét. Ha véletlenül megis a börre kerül, vizzel öblitse le. Ha a folyadék szembe kerül, forduljon orvoshoz is. Az akkumulatorból szár-mazó folyadék börizgató hatású, égési sérülest is okozhat.
e) Sérult vagy atalakitott akkucsomagot és szerszámot ne használjon. A sérult vagy atalakitott akkumulátorok kiszámithatatlanul viselkedhetnek,uzziet, robbanást vagy sérulést okozhatnak.
f) Túztól és szélsöseges hórmárseklettól övja az akkucsumogot és szerszámot. Ha túznek vagy 130 °C-on felüli hórmársekletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C“,265 °F"-nak (Fahrenheit foknak) felel meg.
g) Tartsa be a toltesre vonatkozo osszes utmutatast, es ne toltse se az akkucsomagot se a szerszamot a kezelesi utmutatoban megadott tartományon kivul eshohmerseklet mellett. Nem megfelelo vagy a megadott tartományon kivuli homsereklet mellett torten toltes karosihatja az akkumulatort, es tuzveszellyel jar.
6) Szerviz
a) Az elektromos szerszámot képzett szakemberrel javittassa, csakis azeredetivel azonos po-talkatrészeket hasznaljon fel. EzBiztositja, hogy az elektromos szerszám továbbra isbiztonságos marad.
b) Sérult akkucsomagot soha ne szervizeljen. Akkucsomagok szervizelésétCsak a gyartó vagy annak megbízott szolgáltatója végezheti.
A DEKOPÍRFURESZRE VONATKOZO BIZTONSÁGIFIGYELMEZTETÉSEK
Figyelmeztetés lézersugárásra Lézerbesorolás 2, P max.: <1 mW, λ: 650 nm, EN 60825-1:2014. Ne nézzen kozvetlenül a lézersugárba vagy abba a nyilásba, ahonnan a lézersugárered. Soha ne irányitsa a lézersugarat emberekre, allatokra vagy tukrozódó felületekre. A szemet ért rovid ideig tartó sugárzs is tartos szemkárosodashoz vezethet. Ha optikai eszközzel (pl. nagyítóval stb.) vizsgálja meg a lézer kimeneti nyilását, az szemkárosodás veszélyével jr. Ha 2-es besorolású lézerrel dolgozik, tartsa be a védősszamüveg viselésére vonatkoź nemzeti szabályokat.
- Az elektromos szerszámot a szigetelt markolási felülein fogja, amikor olyan munkát végez vele, ahol a vágószerszám rejtéttedezetéket érhet.. Ha a vágószerszám feszültség alatt levő gezetékhez ér, a szerszám fém részei feszültség alá kerülnek, és a kezelőt áramütés érheti.
Tartsa távol a kezét a fúrész mūködési ható-távolságától. Ne nyúljon a munkadarab alá. A fúrészlap érintése sérléshez gezehet.
A gépetCsak akkor helyezze a munkadarabra, amikor a gep be van kapcsolva. Maskulonben a vagoszerszam beragadhat a munkadarabba, am veszelyes viszarugast eredmenyezhet.
- Üglyeljenarra, hogy fureszelés kozben a talpemezBiztonsagosan fekudjon az anyagra. A beszorult fureszlap eltörhet, vagy akár visszarugast is okozhat.
- Amikor a vágás befejezóðött, kapcsolja ki a gépet, és csak azt követően húzza ki a fürészlapot a vágatól, hogy a fürészlap teljesen megált. Igy elkerülheti a visszarugást, ésBiztonságosan leteheti a gépet.
- Kizárolag tókeletes allapotban levö, sérülés nélkūli fureszlapokat használjon. A meghajlott vagy életlen fureszlapok eltörhetnek, kedvezőtlenül befolyasolhatják a vágást, vagy akár visszarúgashoz is gezethetnek.
- Ne fékezze le a fūrészlapot úgy, hogy a gép kikapcsolása után oldalirányu nyomást fejt ki a fūrészlapra. A fūrészlap megsérülhet, eltörhet, vagy akár visszarúgást is okozhat.
- Erre a mühvettre alkalmas detektorral elle-norizzee, vannak-e rejtett kozm uvezetékek a teruleten, amelyen dolgozn fog, vagy kérjen segitséget a helyi kozmvektöl. Elektromos vezetékek erintese tuzet vagy aramutest okozhat. Gazvezetek sérulse robbanashoz gezehet. Vizvezetek sérulse anyagi kart okoz.
Rögzítse a munkadarabot. SokkalBiztonságosabb a munkadarabot szorítóeszközzel vagy satuban rögzíteni, mint kézzel.
- Mindig varja meg a gép teljes leallásat, mielott letenne. A szerszámszár megszorulhat, és az elektromos szerszám feletti uralom elvesztését okozhatja.
Hasznaljon szoritokat vagy mas praktikus moyszert a munkadarab stabil platformhoz valo roggitesehez es megtamasztasahoz.
A keszülék feletti uralmánek elvesztéséhez gezehet, ha a munkadarabot a kezében tartja vagy a testéhez támasztja.
AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSAGI FIGYELMEZTETÉSEK
a) Ne bontsa szét az akkumulátort. Róvidzárlat veszélye.
b) Hóbehatastól vedje az akkumulátort, pl. ne te gye ki folyamatos erős nap sugárzásnak, tuztól, viztól és más nedvességól is vedje. Robbanas-veszély.
c) Ha az akkumulátor sérult, vagy rendellenesen használják, gozok áramolhatnak belöle. Szelőtesse át a munkaterületet, és ha egész ségi panaszai vannak, kérjen orvosi segitséget. A gozok irritálhatják a légutakat.
d) Az akkumulátortCsak az On Vonroc-termékehez használa. Ezzel az intézkedésell veszélyes tulterheléstól védi az akkumulatorat.
e) Az akkumulator megsérülhet, ha a külsejét hegyes tárggyal (pl. szeggel, csavarhúzóval) vagy erőszkosan manipuláljak. Belsö roidzárlat kõvetkehzet be, amitól az akkumulator leeghat, füstölhet, robbanhat vagy tülmelegedhat.
A TÜLTÖRE VONATKOZÜ BIZTONSAGI FIGYELMEZTETÉSEK
Rendeltetes
A toltovel kizarolag CD801AA es CD803AA tipusu ujratolthetto akkumulatorcsomagokat tolsson fel. Maspajta akkumulatorok hasznalata szemelyi serulest es karokat okozhat.
a) A villamos keszüléket csökkent fizikai, érzék szervi vagy szellemi képességü személyek (gyermekeket is ideertve) vagy tapasztalat, ismeret hijánCsak felügyelet vagy utmutatas mellett hasznalhatják.
b) Figyelni kell, nepogy a gyerekek jatszanak a keszülékkel.
c) Nem ujratolthet o elementuk uratoltesevel probalkozni tilos!
d) Az akkumulatorok toltesét jol szellao helyen kell vgezni!
2. GÉPINFORMÁCIÖK
Rendeltetes
A gép fa, fém, muanyag, kerámia, gumi stb. kivant méretre és formára való fūrészelésére szolgál, a talplemezt erösen a munkadarabra fektetve tartva. Minden esetben a celra alkalmas fūrészlapot kell hasznánlni.
MUSZAKI ADATOK
Ez az utmutato kulonbozo keszletekhez / cikkszámokhoz keszult. A keszlet megfelelo összeteléhez és tartalmához Ellenörizze a muszaki adatokat tartalmazó lenti tablázat vonatkozćikkszámát.
| Típus sz. | Akkumulátorok a csomagban | Tõltõk a csomagban |
| JS501DC | - | - |
| S_JS501DC | CD801AA | CD802AA |
| S2_JS501DC | 2 x CD801AA | CD802AA |
| S3_JS501DC | CD803AA CD802AA | |
| S4_JS501DC | CD801AA | CD802AA |
| A gép adatai | |
| Névleges feszültseg | 20 V |
| Üresjárati fordulatszám 0-2500/perc | |
| Fürészlöket 25 mm | |
| Max. fa fürészelési kapacítás 0° 50 mm | |
| Max. acél fürészelési kapacítás 0° 8 mm | |
| Süly 1,85 kg | |
| Hangnyomásszint LPA 82,0 dB(A) K= 3 dB(A) | |
| Hangteljesítményszint LWA 93,0 dB(A) K= 3 dB(A) | |
| Rezgés fémlemez fürészelésekor 5,459 m/s2K=1,5 m/s2 | |
| Rezgés furnérlemez fürészelésekor | 5,658 m/s2K=1,5 m/s2 |
| Típus sz. | CD801AA |
| Akkumulátor típusa | Lítium-ion |
| Feszült ség | 20 V= |
| Kapacités | 2,0 Ah |
| Ajánlott tõltõ | CD802AA |
| Süly | 0,3 kg |
| Típus sz. | CD802AA |
| A tõltõ bemenete | 220–240 V,50 Hz 0,4 A |
| A tõltõ kimenete | 21 V=2,5 A |
| 2 Ah-s akkumulátor tõltési ideje | 60 perc |
| 4 Ah-s akkumulátor tõltési ideje | 120 perc |
| Ajánlott akkumulátorok CD801AA, | CD803AA |
| Süly | 0,36 kg |
| Típus sz. | CD803AA |
| Akkumulátor típusa | Lítium-ion |
| Feszültseg | 20 V --- |
| Típus sz. CD803AA | |
| Kapacités 4,0 Ah | |
| Ajánlott tõltõ CD802AA | |
| Süly 0,65 kg |
VONROC VPOWER 20 V alkumulatorplatbólCsak a kovetkežo akkumulatorokat használa. Más akkumulator használá t sulyos sérüléshez és a szerszám károsodásához gezehet.
Ezek az akkumulatorok az alabbi toltovel tolthetok. CD802AA Gyorstolt
A VONROC VPOWER 20V platform akkumulátorai csereszabatosak minded VONROC VPOWER 20V akkumulátor platform szerszámmal.
Rezges ertékek
A hasznalati utmutatoban megadott rezgiskiboc-satasi ertekek merese az EN 62841 sz. szabvany szerinti egysesgesitet eljarassal tortent; az ertekek hasznalhatok gepek osszehasonlitasara es a munkavegzes kozbeni rezgés terhelés elzetes megbecslesere az adott alkalmazasi teruleten.
Ha az elektromos kesziszerszámot mas terülen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jalentösen megnövekedhet.
- Azok az idöṭartamok, amely alatt a gép üresen jár vagy ally, jelentōsen csökkenthetik a tényleges terhelést.
Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezemeg okosan a munkaját.
LEIRAS
A szövegbeli számok a 2-4. oldal képeire utalnak.
- Reteszgomb
- Fokapcsoló
- Fogantyú
- Akkumulátor
- Akkumulator kioldo gomb
- Ingaloket kapcsoló
- Ferdeszög skála
- Talpemez fedele
- Talpemez
10.Terelogorgo
11. Lézerkapcsoló
12. Védōburkolat
13. Befogókar
14. Párhuzamvezetó szárnysaçsavarjai
15. Imbuszkulcs
16. Tokmány
17. Fúrészlap
18. Talplemezcsavar
19. Párhuzamvezető
20. Lézer
21. Vágásjelző
22. Lézerallito csavar
23. Akkumulator LED-jelzolampak gomb
24. Akkumulátor LED-jelzólámák
25. Tölto
26. Toltésjelző LED-ek
3. ÖSSZESZERELEŠ
Az elektramos szerszamon vegzett bárminemu munka elott távolítsa el az akkumulátort.
Az akkumulátort elso használat elott elször fel kell tolteni.
Az akkumulator behelyezese a gepbe (A, G abra)
tore vagy a gépre csatlakoztatas elott ellenorizze, hogy az akkumulator külsej tiszta es szaraz legyen.
- Tegye az akkumulátort (4) a gép talpába a „G" abrán lathato modon.
- Kattanásig nyomja az akkumulátort a helyere.
Az akkumulator kivetele a gépböl (A, G ábra)
- Nyomja meg az akkumulátor kioldó gombját (5)
- Vegye ki az akkumulátort a gépból a G abrán lathato modon.
Az akkumulátor toltési allapotának Ellenörzese (I ábra)
A toltottsegi szint ellenorzesehez nyomja meg roviden a gombot (23).
- Az akkumulátor 3 lámpával mutatja a toltési szintet, minél tobb világít, annál tobb toltése van meg az akkumulátornak.
Ha a lampak nem vilagitanak, az akkumulator lemeruit, azonnal tolteni kell.
Az akkumulator toltese a toltovel (I abra)
- Vegye ki a gépböl az akkumulátort (4).
- Forditsa fejel lefelé az akkumulátort (4) és csusztassa a toltöre (25) az I abrán lathato modon.
- Nyomja be egészen az akkumulátort a nyilásba.
- Dugja a tolt'dugot villamos aljatba es varjon. A gepen a LED jelzok (26) vilagitani kezdenek es jelzik a tolt' allapotat.
A tolton 2 LED jelzolampa (26) van, amelyek mutatjak a toltesi folyamatot:
| Piros LED dallapot | Zöld LED dallapot Töltes dallapot | |
| Nem világít Nem világít Nincs áramellátás | ||
| Nem világít Világít | Készenlét mód: - Nincs behelyezve akkumulátor vagy - Akkumulátor behe-lyezve, de a tõltés befejeződött | |
| Világít Nem világít Akkumulátor tõltódik | ||
A 2 Ah-s akkumulator teljes feltoltese 60 percet vesz igenybe.
A 4 Ah-s akkumulator teljes felttoltese 120 percet vesz igenybe.
Az akkumulator teljes felttoltese utan huzza ki a toltodugot az aljzatabol es vegye ki az akkumulatort a toltobol.
Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort toltott ellapotban tárolni.
Fúreszlap cseréje (A és Cábra)
A fureszlap felszereléséhz viseljen vedoksztyut. A fureszlap megérintese serulst eredmenyezhet.
Csak oylan fureszlapot hasznaljon, amely megfelela kezelesi utmutatoban megadott jellemz adatoknak.
A fureszlap felszerelése
Gyözödjön meg arröl, hogy a füreszlaptartó anyagtörmeléktól mentes (pédául fa- vagy fémszilankoktól).
- Forsassa el teljesen balra a befogókat (13), és tartsa ebben a pozícióban.
- Helyezze be a fureszlapot a tokmányba (16). Győzódlön meg rola, hogy a fureszlap stabilan rögzült, valamint hogy a vágás irányába néznek.
- Engedje el a befogokart. Ellenorize, hogy a fū-részlap hatso része a terelögorgo (10) kozepén helyezkedik el.
Az anynak megfelelo fureszlapot hasznaljon. A gephez mellekelunk egy durva fureszlapot, amivel fat lehet vagni, valamint egy finom fureszlapot, amivel femet es muanyagot lehet vagni.
A fureszlap leszerelése
- Forsassa el teljesen balra a befogókart (13), és tartsa ebben a pozícióban.
- Távolítsa el a fúrészlapot a tokmányból (16).
- Engedje el a befogokart.
A parhuzamvezeto csatlakoztatasa (D abra)
- Lazitsa meg a szarnyascsavarokat (14).
- Szerelje fel a párhuzamvezetot (19) a talplemezre (9).
- Állitsa be a kívant vágási szelesseget a párhuzamvezetón (14) lévo skála és a talplemezen (20) lévo vágásjelzo segitségevel. A fúreszlap helyzetét a vágásjelzo (20) jelzi.
- Húzza meg a szárnayascsavart (14).
4. HASZNÁLAT
A gép be-és kikapcsolása (A ábra)
A fokapcsolo (2) a gep bekapcsolasa ra es a fordulatszam beallitasa szolgal.
- A gép beindításához nyomja és tartsa lenyomva a reteszgombot (1), majd nyomja le az üzemi kapcsolót (2).
Minel jobban benyomja a fokapcsolot (2), annal gyorsabban fog mozogni a lap. A kivant fordulatszam a munkadarab anyagatol fugg, es probalgatassal hatarozhato meg. - A gép kikapcsoláshoz engedje el az üzemi kapcsolot (2).
A lézer be-és kikapcsolása (A ábra)
- A lézer kapcsolójának (11) megnyomásával kapcsolja be vagy ki a lézert. A lézerkapcsoló (11) egyúttal a LED-munkalámpát is bekapcsolja.
A lézerkészülék finombeallitása
Megegyzés: A lézerfunkció teszteléséhez az akku-mulátort be kell helyezni az elektromos szerszámba.
A lézer beallitása során soha ne aktivalja a fokapcsolót. Az elektromos szerszám véletlen elinditása serülsekhez gezethet.
Ha a lézer (11) már nem mutatja pontosan a vágasi vonalat, ujra be kell állitani. Ehhez állitsa be a lézerállito csavart (22) és állitsa be a lézert, amig az a megfelelo vágasi vonalat nem adja.
A ferdevagasi szog beallitasa (B, F abra)
- Lazitsa meg a csavart (18) imbuszkulcs (15) segitségével.
- Állitsa a talplemezt (9) a kívánt poziúoba (0^ - 45^) . A vágás szöge (ferdevágás) a skálárol (7) leolvashato.
- Húzza meg a csavart (7) imbuszkulcs (15) segitéségével. Az imbuszkulcs eltarolhato a gépen (lásda B abrát).
Az ingaloket beallitasa (A abra)
Az ingaloket kapcsolóval kivalaszthato a fureszlap fogainak anyaghoz valo tapadasi modja. Az ingaloket kapcsoló 4 pozicioba allithato:
0-Nincs ingaloket
1-Alacsony fokozatu ingaloket
2-Kozepes fokozatu ingaloket
3 - Magas fokozatu ingaloket
A szükséges ingalöket gyakorlati teszteléssel határozhato meg, azonban a következő utmutatas alkalmazhato:
- Puha anyag (fa, muanyag stb.): allitsa az ingaloketet a II. vagy III. fokozatba. Finomabb es tisztabb vagashoz hasznalja az ingaloket O. vagy I. fokozatat.
- Vékony anyag esétében használja az ingalöket 0. fokozatát.
- Kemény anyag (keményfá, acél stb.): allítsa az ingalöketet 0. fokozatba.
- I'vek: allitsa az ingaloketet 0. fokozatba.
Beszuro furészelés (Hábra)
Csak puha anyagokon (pédául fa, gázbeton, gipszkartonlemezek stb.) lehet beszúró fûrészelést végezni. Megfelelo tapasztalat szükséges hozza, és csak róvid fûrészlapokkal lehet végezni.
-
Helyezze a fureszt a munkadarabra, es kapcsolja be a fureszt.
-
Ügyeljen rá, hogy a talpemez also szele a H abrán lathato módon felfeküdjön a munkadarab felületére.
- Fūrészeljen bele rézsüsen és lassan a munkada-rabba. Fokozatosan mozgassa a fūrészt fug-gǒleges helyzetig, majd folytassa a fūrészelést a vágóvonal mentén.
- Amikor vegzett a munkával, kapcsolja ki a fú-részt, majd emelje ki a munkadarabból.
Optimális használat
- Rögzítse a munkadarabot. Kis munkadaraboknál használjon satut.
- Húzzon egy vonalat a fúreszlap gezetési irányanak meghatározására.
- Erösen fogja meg a gépet a markolatnál fogva.
- Alltsa be a fureszelés sebességét.
- Allitsa be a gerszöget.
- Kapcsolja be a gépet.
Várja meg, amíg a gép teljes fordulatszámragyorsul. - Helyezze a furesztalpat a munkadarabra.
- Lassan mozgassa a gépet az elore megrajzolt vonal mentén, a furesztalpat erösen a munkada rabhoz szorítva.
- Ne nyomja tuli erosen a gepet. Hagyja, hogy a gep dolgozzon.
- Kapcsolja ki a gépet, majd varja meg, amig teljeisen leall,Csak utana tegye le.
5. KARBANTARTÁS
Tisztatas es karbantartas elott mindig capcsolja ki a gépet es vegye ki belöle az akkumulátort.
A gép burkolatát rendszeresen, lehetoleg minded hasznalat után törölje ápuha ronggyal. Ügyeljenarra, hogy a szellozonyílasok portol és piszoktól mentesek. Makacs szennyezódésekhez használjon szappanos vizzel átitatott ruhat. Oldszert, benzint, alkoholt, ammoniát stb. ne használjon. Ezek a vegyszerek kárt tesnnek a szintetikus részekben.
KÖRNYEZETVEDELEM
A hibás vagy már feleslegesse valt elektramos, elektronikus keszülékeket az ezzel foggalkozó hulladékgyüjto helyeken kell leadni.
Csak EU országokban
Elektromos szerszámot ne dobjon a haztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozo, 2012/19/EU europáj irányelv és annak a nemzeti törvenykezésbe történő átveltete sértelmében az elhasználodott elektromos készülkeket külön kegüjteni és környezetbarát modon kell kiselejezteznı.
JOTALLAS
A VONROC termekei a legmagasabb minosegi normak szerint keszulnek, es az eredeti vásárlas napjától számított, törvenyileg elóirt idöartamig garantáljuk, hogy anyag-és gyártási hibáktól mentesen fognak mückodni. Ha a termékben ezen idoszak alatt barmilyen hiba jelentkezik anyag-és/vagy gyártási hiba miatt, kérjuk, forduljon kozvetlenül az On VONROC kapcsolattartójához.
A szavatosság nem érvényes a következő körülnények egyikére sem:
- Nem hivatalos szervizkozpontok javitast vagymodositast vegrztek (vagy megkisereletek javitast vagy modositast vegrzni) agépen.
- Normál elhasználodás és kopás.
- A szerszámot szabálytalanul vagy nem rendel-tétesszerüen használták, vagy a karbantartasa nem volt megfelelo;
- Nem eredeti potalkatrészeket használtak.
A jelen garancia a vallalat altal (akar kifejezetten, akar hallgatolagosan)Biztositott kizarolagos garancia. Nem leteznek oylan egyeb garanciak (sem kifejezett, sem hallgatolagos garanciak, beleertve az ertekesithetosegre es az adott celra valo alkalmassagra vonatkozó hallgatolagos garanciakat is), amelyek a jelen garancia hatokoren tulmutatnak.A VONROC semmilyen esetben sem felelossemmilyen jarulekos vagy kovetkezmenyes karert. A forgalmazok jogorvoslat teendoi az eloirasoknak nem megfelelo egysegek vagy alkatreszek javitasara es cserejere korlatozodik.
A termek es a hasznalati utmutato valtoztatasanak jogat fenntartjuk. A muszaki adatok elozetes bejelentes nelkul valtozhatnak.
