MANUAL DE UTILIZARE KG36V6WEP SIEMENS
Indicii pentru reparati - Combinație aparat de răcire/congelare
1 Referitor la acest document 399
1.1 Informati importante 399
1.1.1 Aplicabilitatea 399
1.2 Explicatia simbolurilor 399
1.2.1 Nivelurile de pericol 399
1.2.2 Simbolorile de pericol 399
1.2.3 Structura averismentelor 400
1.2.4 Simbolurile generale 400
2.1 Instruetiuni generale de siguranta 401
2.1.1 Toate aparatele electrocasnice 401
Siguranta 401
Instrumente simeriale utile. 402
Repararea. 403
4.1 Inlocuirea gamiturii usi 403
4.1.1 Demontarea gamiturii uui 403
4.1.2 Montarea gamituri usii 403
4.2 Inlocuirea manerului uşi 406
4.2.1 Demontarea manerului uşi 406
4.2.2 Montarea manerului uşii 406
4.3 Inlocuirea balamalei de sus a uii 407
4.3.1 Demontarea balamalei de sus a uii 407
4.3.2 Montarea balamalei de sus a uii 408
4.4 Inlocuirea balamalei din miIoc a uSii 409
4.4.1 Demontarea balamalei din miiloc a usii 409
4.4.2 Montarea balamalei din miloc a usii 409
4.5 Inlocuirea balamalei de jos a uui 410
4.5.1 Demontarea balamalei de jos a uşii 410
4.5.2 Montarea balamalei de jos a usii 410
4.6 Repositionarea raftului 411
4.6.1 Demontarea raftului 411
4.6.2 Montarea raftului 411
4.7 Repozijionarea suportului pentru sticle 412
4.7.1 Demontarea suportului pentru stile 412
4.7.2 Montarea suportului pentru stile 412
4.8 Repozijionarea raftului pentru ușa. 413
4.8.1 Demontarea raftului pentru ușă 413
4.8.2 Montarea raftului pentru ușa 413
4.9 Repositionarea raftului pentru uşă reglabil 414
4.9.1 Demontarea raftului pentru usa regil bil.. 414
4.9.2 Montarea raftului pentru usa reglabil 414
4.10 Repositionarea containerului pentru alimente ingheata 415
4.10.1 Demontarea containerului pentru alimente ingheata 415
4.10.2 Montarea containerului pentru alimente ingheata 415
4.11 Repozijionarea containerului 416
4.11.1 Demontarea containerului 416
4.11.2 Montarea containerului 416
4.12 Repositionarea containerului extensibil 417
4.12.1 Demontarea containerului extensibil 417
4.12.2 Montarea containerului extensibil 417
4.13 Inlocuirea lampii LED de sus.. 418
4.13.1 Demontarea lampii LED 418
4.13.2 Montarea lampii LED de sus 419
Referitor la acest document
1.1 Informati importante
1.1.1 Aplicabilitatea
Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).
Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.
Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.
1.2 Explicaţia simbolurilor
1.2.1 Nivelurile de pericol
Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.
| Nivelul de alerta Semnificatie | |
| PERICOL | Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul. |
| VERTISMENT | Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul. |
| ATTENTIONARE | Nerespectarea mesajului de averizare ar putea provoca accidente usoare. |
| ATENTIE! | Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietàti. |
Tabel 1: Nivelurile de pericol
1.2.2 Simbolorile de pericol
Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:
| Simbol de pericol Semnificatie | |
| ! | Mesaj de averizare general |
| Pericol din cauza tensiunii eletrice | |
| Pericol deexplozie | |
| Pericol de tãiere | |
| Pericol de zdrobire | |
Referitor la acest document
| Simbol de pericol Semnificatie | |
| Pericol din cauza suprafetelor fierbinti | |
| Pericol din cauza câmpului magnetic pu-ternic | |
| Pericol din cauza radiajiei neionizante | |
Table 2: Simbolorile de pericol
1.2.3 Structura averismentelor
Avertimentele din acest document au un aspect si o structura standard.
Exempli umator prezinta un avertiment prvidc electrocutarea din cauza pieseler sub tensiune. Se mentioneazma sua necessities para eiva pericolul.
In acest document sunt utilizez simbolurile generale de mai jos:
| Simbol general Semnificatie | |
| i | Identificare unei recomandari speciale (text și/sau grafică) |
| i | Identificare unei recomandari simple (numai text) |
| Simbol general Semnificatie | |
| Identificarea unui link spre un videoclip in-structiv | |
| Identificarea sculelor necessitiesare | |
| Identificarea condiţijilor preliminare nece-sare | |
| Identificarea unei stâri (dacă..., apoi...) | |
| Identificarea unui rezultat | |
| [Pornire]Identificarea unei taste sau a unui buton | |
| [00123456] Identificarea unui număr de série | |
| Stare Identificarea unui text/unei ferestre afisate | |
| (pe ecranul aparatului) | |
Pericol de electrocutare din cauza pieselor sub tensiune!
- Erorile care au loc in timpul reparatiilor effectuate la componentele electrice pot sa ducà la electrocutari!
- Deconectati aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a incepe lucrarile.
- Dupa reparatie, este obligatorié effectuarea unei verificazioni de siguranta conform cu VDE 0701 sau cu reglementäre nationale respective.
Pericol de ranire din cauza muchillor ascutite!
Pericol pentru siguranta/functionarea aparatului!
Utilizati numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
Nu atingeti modulele, inclusiv conexiunile si caile conductorilor.
| Desemnare Detali li imagini | |
| Material textile de protecţie [00342013] | 60 cm x 50 cm |
| Şurubelniţă plată La | mă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820] |
| Instrument special [00342180] | |
| Ventuză [00342224] | Ø50 mm |
| Cap torx TX20 [00340865] | 6,3 mm (1/4") |
| Şurubelniţă plată La | mă de 10 mm x 1,6 mm x 200 mm |
- Indepartati garnitura usii din canelura colturilor din dreapta si stanga.
- Demontati garnitura usi din canelură.
Garnitura uşii este demontata.
4.1.2 Montarea garniturii u
| i | Grosimea garniturii nostru a usii poate fi uşor diferită fată de grosimea garniturii vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functiţanarea pe termen lung. |
| i | Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pen-tru balamale, puteți optimiza comportamentul de inchidere in consecţă. |
| i | Orificile de mici dimensiuni practicate in garnitură usii au rol functiional (sunt necesare pentru ventilăție). Ele nu sunt defe cate ale produsului. |
Repararea
- Verificatç canalura pentru montarea garniturii si asiguratj-va ca nu prezintă defecte.
- Daca canelura pentru montarea garniturii prezintă defecte, este deteriorata. Contactati departamentul de service pentru clienti.
3
O deformare uoarà a gamiturii usi este normala si nu afteezafunctionarea acesteia. Se recomanda sā indreptati gamitura usi inante de a o introduce in aparat.
Incaliziti garnitura usi ci un uscator de parr Sau ci apa fierbinte si remodelati-o cu mana.
- Impingeti colturile de sus s i de jos ale gamituri in canelura.
Repararea
- Apasaji intreaga garniturān canelurā, pas cu pas.
Garnitura usii est me montata.
4.2 Inlocuirea manerului uşii
Scule speciale:
4.2.1 Demontarea manerului uşii
- Demontati doua capace de suruburi (1).
- Desurubati doua suruburi (2).
- Demontati manerul usii (3).
Mainerul usiieste demontat.
Mainerul usi penta cea de-a doua u s a poate fi demontat in acela si mod.
4.2.2 Montarea manerului usii
Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Purtaj manusi de protecije.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotrivalaunecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor carecadpentruca suruburile sunt slabi
te!
Deteriorarea alter poriese ale aparatului sau a casei clientului, de exemplu.
partea de jos.
Fixati componenta impotrivacaderi.
Cerinta:
Aparatul este deconectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.
4.3.1 Demontarea balamalei de sus a usii
- Asezati aparatul pe spate.
Repararea
2.1. Apasati capacul balamalei de sus pe ambele partj laterale (1).
- Indepartatcapacul balamalei de sus (2).
- Rotiti capacul balamalei (3)
- Demontatci capacul balamalei de sus (4).
- Deurubati doua suruburi (5).
- Demontati balamaua de sus (6).
4.4 Inlocuirea balamalei din migloc a usii
Scule speciale:
Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Puratai mʌnusi de protecţie.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotriva alunecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi
te!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exempla parte da jos.
Fixati componenta impotrivacaderii.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

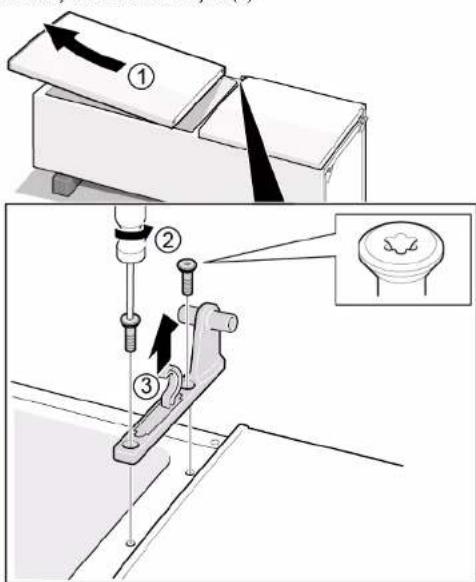

- Scoateti usa compartmentului frigiderului (1).
- Desurubati doua suruburi (2).
- Scoateti balamaua din mijloc (3).
Balamaua din miiloc este demontata.
4.4.2 Montarea balamalei din migloc a usii
- Operativa de demontare a usii aparatului trebuele efectuata numai de specialisti instrui.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizi numai instrumente si echipamente adecvate.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Puratai manusi de protecje.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotrivala unecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru ca suruburile sunt slabi
te!
DeteriorareaAlterortiesaleaparatuluii sauacaseiclientului,deexemplu, parte de jos.
Fixati componenta impotrivacaderi.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.
Balamaua de sus este demontata.
Balamaua din mischiefo demontata.
4.5.1 Demontarea balamalei de jos a usii
- Scoateti usa compartmentului congelatorului (1).
- Deşurubati Şurubul (2)
- Rotiti sicoatei balamaua de sus (3).
- Demontati balamaua dejos (4).
Balamaua de jos a uui est demontata.
4.5.2 Montarea balamalei de jos a usii
4.6 Repositionarea raftului
Cerinta:
Usa este beschia.
4.6.1 Demontarea raftului
Scoateti raftul.
Raftul este demontat.
4.6.2 Montarea raftului
Montalú urmánd procedura de demontare in ordine inversá.
Repararea
4.7 Repositionarea suportului pentru sticle
Cerinta:
Usa este beschia.
4.7.1 Demontarea suportului pentru sticle
Tragei suportul pentru sticle pentru a-l scaote.
Suportul pentru sticle este demontat.
4.7.2 Montarea suportului pentru sticle
Montalú urmánd procedura de demontare in ordine inversá.
Repararea
4.8 Repoziptionarea raftului pentru ușa
4.8.1 Demontarea raftului pentru ușa
Ridicati raftul pentru usa.
Raftul pentru ușă este demontat.
4.8.2 Montarea raftului pentru ușa
4.9 Repozi tionarea raftului pentru uşa reglabil
4.9.1 Demontarea raftului pentru ușă reglabile
Deplasati n sus raftul pentru usa regabil pe inaltime, pana cand raftul pentru usa este eliberat in suport.
Raftul de usa regabil este demontat.
4.9.2 Montarea raftului pentru ușă reeglabil
Montaú urmánd procedura de demontare in ordine inversá.
Repararea
4.10 Repositionarea containerului pentru alimente ingheata
4.10.1 Demontarea containerului pentru alimente ingheata
1.Extragei complet containerul pentru alimente ingheate (1). 2.Demontati containerul pentru alimente (2).
Containerul pentru alimente ingheale este demonatl.
4.10.2 Montarea containerului pentru alimente ingheata
4.11 Repositionarea containerului
4.11.1 Demontarea containerului
- Demontati containerul de jos al frigiderului (1). 2. Demontati containerul de sus al frigiderului (2).
Containerele sunt demontate.
4.11.2 Montarea containerului
4.12 Repositionarea containerului extensibil
4.12.1 Demontarea containerului extensibil
1.Extractejcompletencounterulextensibil(1).
2. Demontati containerul extensibil (2).
Containerul extensibil este demontat.
4.12.2 Montarea containerului extensibil
Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities intretinere.
Aceste lampi pot fi nlocuile numai de câtre departamentul de service pentruclienti saudecalcê tehnicieni autorizatl!
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare in cazul unei reparati neocorespunzaboare
- Componentelele electrice trebuie reparate de câtre electricieni calificati.
- Dupa reparatie, este obligatorie efectuarea unei verificaré de siguranta conform cu VDE 0701 sau cu reglementarile nationale respecte.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Deces prin electrocutare
- Deconecta† aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de a fincepe reparatille.
ATENTIONARE
Marginea ascuţite!
Ranire prin taiere
Aparatul este deconnectat de la sursa de energia electrica.
Usa este descisã
Fittingurile interioare din partea de sus sunt demontate.
4.13.1 Demontarea lampii LED
- Deplasati lampa LED spre stanga.
Conexiunea electrica a lampii LED este deconectata.
2.Decuplatc arligele lampii LED.
Repararea
- Demontaji lampa LED deplasand-o in fata.
Lampa LED este demontata.
4.7 Sige rafin din degistirlimesi
Onkopul:
Kaplaçık.
4.7.1 Sige rafinin cikartilmasi
Sise rafini disari cekin.
Sige rafi cikartilmisir.
4.7.2 Sige rafinin takilmasi
4.8 Kapi rafin din degistirlimesi
Onkopul:
Kapi açık.
4.8.1 Kapi rafin cin cikartilmasi
Kapi rafini yukanya doklirn.
Kapirafi cikartilmisir.
