BRUKSANVISNING KG36V6WEP SIEMENS

Foranstaltninger og forbud for at forbindre faren.

De falgende ekempler viser en advarel, der advarer mod elektrisk sted pga. spendsfrende dele. Foranstaltningen til at undgaffen er naevnt.

FARE

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejalfhjelpning og service pa grund af tunge og bevgelige komponenter

Brug sikkerhedssko.
Sorg for at sikre tunge komponenter mod at falde ned.
Stik kripsdele ind i bevegelige komponenter.

Fare for apparatets sikkerhed/funktion!

1. Frigor dorpakningen fra rillen i hore og venstre hjome.

Det overste haengsel er fjernet.

4.3.2 Montering af overste dorhaengsel

4.10.1 Fjernelse af frostvarebeholder

1. Traek frostvarebeholderen hele vejen ud (1).
2. Fjern frostvarebeholderen (2).

Frostvarebeholderen er fjernet.

4.10.2 Montering af frostvarebeholder

1. Fjern LED-lampen ved at bevage den fremad.

Reparasjonstips - Kjøle-/frysekombinasjon

1 Om dette dokumentet 333

1.1Viktig informasjon 333

1.1.1 Formal 333
1.2Forklaring av symboler 333
1.2.1 Farenivae 333
1.2.2 Faresymboler 333
1.2.3 Advarlenes struktur 334
1.2.4 Generelle symboler 334

Sikkerhet 335

2.1 Generelle sikkerhetsinstruktener 335

2.1.1 Alle husholdningsapparater 335

Verktoy og hjelpemidler 336

Reparasjon 337

4.1 Utskifting av dorpakning 337

4.3 Utskiftning av ovre dorhengsel 341

4.3.1 Demontering av ovre dorhengsel 341
4.3.2 Montering av ovre dorhengsel 342

4.4 Utskiftnig av midtre dorhengsel 343

4.4.1 Demontering av midtre dorhengsel 343
4.4.2 Montering av midtre dorhengsel 343

4.5 Utskiftning av nedre dorhengsel 344

4.5.1 Demontering av nedre dorhengsel 344
4.5.2 Montering av nedre dorhengsel 344

4.6 Utskiftning av hylle 345

4.7 Utskifting av flaskehylle 346

4.7.1 Demontering av flaskehylle 346
4.7.2 Montering av flaskehylle 346

4.8 Utskifting av derrack 347

4.8.1 Demontering av darrack 347
4.8.2 Montering av darrack 347

4.9 Utskiftning av justerbar darrack 348

4.9.1 Demontering av justerbar docrack 348
4.9.2 Montering av justerbar dorrack 348

4.10 Utskifting av beholder for frysevarer 349

4.10.1 Demontering av beholder for frysevarer 349
4.10.2 Montering av beholder for frysevarer 349

4.11 Utskifting av beholder 350

4.11.1 Demontering av beholder 350
4.11.2 Montering av beholder 350

4.12 Utskifting av uttrekkbar beholder 351

4.12.1 Demontering av uttrekkbar beholder 351
4.12.2 Montering av uttrekkbar beholder 351

4.13 Utskifting av overste LED-lampe 352

4.13.1 Demontering av LED-lampe 352
4.13.2 Montering av overste LED-lampe 353

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formal

Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av 己 -ko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.

Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Fareniväer

Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivae

1.2.2 Faresymboler

Faresymboler er SYMBOLS fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Folgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advorslene i dette dokumentet har standardisert utseende og standardisert struktur.

FARE

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarel ignoreres.

Tiltak og forbud for a forebygge fare

Eksemplet nedenfor viser en adversel mot elektrisk stat pa grunn av stromforende dele. Tiltaket for a unnga faren er angitt.

FARE

Fare for elektrisk stot pa grunn av stromforende deler!

Død pá grunn av drependé elektrisk støt

Koble apparalate fra stromforsyningen i minst 60 sekunder for reprasjonene starts.

1.2.4 Generelle symboler

Folgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesieit tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnino-ger
	Identifizierung av en betingelse (hvis ...,)så ...)
	Identifizierung av et resultat
[Start] Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruktjoner

2.1.1 Alle hushholdningsapparater

Fare for elektrisk støp på grunn av stromførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan fere til elektrisk stot!
  Koble apparatuset fra strømnettet i minst 60 sekunder for arbeidet startes.
• Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. VDE 0701, dessi gildende forskritter i det respecive land.

Fare for personskade pa grunn av skarpe kanter!

Bruk vernehansker.

Fare for à knexe legemeldere under reparasjoner, vedlikehold, feilsoking og service par grunn av tunge og bevegelige componenter

Bruk vernesko.
Sikre tunge componenter for a hindre at de faller ned.
- Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Bruk kun originale reserverdeler.
Fare for skade pa deleer som er folsomme overfor elektrostatisk utlading (ESD)!
- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktoy og hjelpemidler

Betegnelse Detaljer	Bilder
Beskyttesesklut [00342013]	60 cm x 50 cm	Inbetriebnahme verarbeitete Ölförderung Werkstoffindustrie für Rohstoffindustrie
Flat skrutrekker Blad	2,4 mm x 0,4 mm x 60 mm, i ssett [00341820]	Ø
Spesialverktøy [00342180]
Sugekopp [00342224]	Ø50 mm
Torx-bits TX20 [00340865]	6,3 mm (1/4")	Ø
Flat skrutrekker Blad	10 mm x 1,6 mm x 200 mm	Ø

2021-03-10 9001631453 Copyright BSH Hausgeräte GmbH Side 336 av 529

Reparasjon

4.1 Utskiftning av dorpakning

Forutsetning:
Doren er apen.

1. Løsne dorpakningen fra sporet i hýre og venstre hjørme.

1. Trekk pakningen ut av sporet.

Litt deformasjon av dorpakningen er normalt og har ingen innvirknig

pà funksjorden. Det anbefales à rette ut dorpakningen fer den settes inn i apparatet.

1. Skyy pakningens hjorner overst og nederstinn i sporet.

Reparasjon

1. Trykk hele pakningen inn i sporet trinn for trinn.

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetting:

4.3 Utskiftning av Øvre dorhengsel

Speiselle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot ä skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

rsonskade pa grunn av fallende deler,
Sikre componenten sa den ikke kan falle ned.

OBSI!

Fare for at deleer kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparatekoblesfra stromforsyningen.
Apparalets innvendige beslag er demonlert.

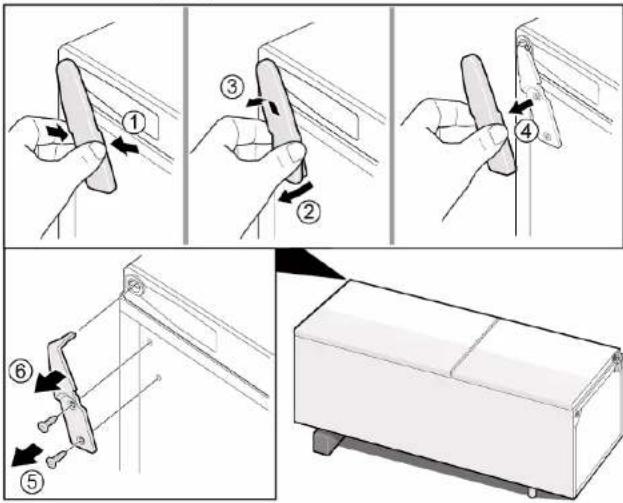

4.3.1 Demontering av Øvre dorhengsel

1. Plasser apparatet pa baksiden.

Reparasjon

2.1. Trykk inn det Øvre hengseldekslet pa begge sider (1).

1. Beveg det ovre hengseldekslet ut (2).
2. Drei hengsledekslet (3).
3. Ta av det ovre hengseldekslet (4).
4. Skru ut to skruer (5).
5. Demoner øvre hengsel (6).

Ovre hengsel er demontert.

4.3.2 Montering av Øvre dorhengsel

Monteres i motsattrekkefolge.

Reparasjon

4.4 Utskiftning av midtre dorhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatuset dor skal bare utfferes av opplaerte spezialister.
Det kreves to personer for a flytte pa apparatet.

Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot ä skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!
personskade pá grunn av fallende deler.
Sikre componenten sa den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparalet kobles fra stromforsyningen.
Apparalets innvendige beslag er demonlert.
Vre dorhengsel er demonter.

4.4.1 Demontering av midtre dorhengsel

1. Demoner doren til frysen (1).
2. Skru ut to skruer (2).
3. Demoner midtre hengsel (3).

Midtre hengsel er demontert.

4.4.2 Montering av midtre dorrhengsel

Monteres i motsatt rekkefoge.

Reparasjon

4.5 Utskifting av nedre dorrhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot ä skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!
Personskade pa grunn av fallende deler,
Sikre componenten sa den ikke kan falle ned.

OBSI!

Fare for at deleer kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparalet kobles fra stromforsyningen.
Apparalets innvendige beslag er demonlert.
Ovre hengsel demontert.
Midtre hengsel er demonter.

4.5.1 Demontering av nedre dorhengsel

1. Demoner doren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demoner nedre hengsel (4).

Nedre dorrhengsel er demontert.

4.5.2 Montering av nedre dorhengsel

Monteres i motsatt rekkefolge.

Reparasjon

4.6 Utskiftning av hylle

Forutsetning:
Daren er apen.

4.6.1 Demontering av hyle

Trekk ut hyllen.

Hyellen er demonter.

4.7 Utskifting av flaskehyle

Forutsetting:
Daren er apen.

4.7.1 Demontering av flaskehyle

Trekkutflaskehyllen.

Flaskehyllen er demontert.

4.7.2 Montering av flaskehylle

4.8 Utskiftning av dorrack

Forutsetting:
Daren er apen.

4.8.1 Demontering av dorrack

Loftddarrackenopp.

Dorracken er demontert.

4.8.2 Montering av dorrack

Forutsetning:
Doren er apen.

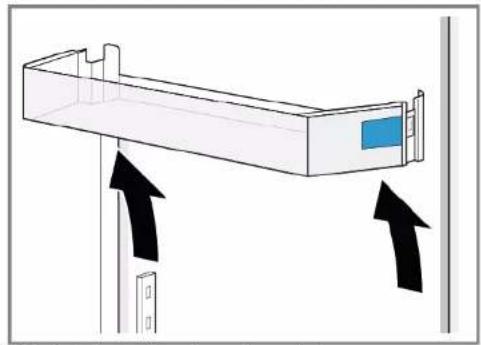

4.9.1 Demontering av justerbar derrack

Beveg den hoydejusterbare darracken opp til darracken losner fra holderen.

Den justerbare darracken er demontert.

4.9.2 Montering av justerbar dorrack

Monteres imotsatt rekkefolge.

Reparasjon

4.10 Utskifting av beholder for frysevarer

Forutsetting:
Daren er apen.

4.10.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helit ut (1).
2. Ta ut matbeholderen (2).

Beholderen for frysevarer er demonterl.

4.10.2 Montering av beholder for frysevarer

4.11 Utskifting av beholder

Forutsetning:
Daren er apen.

4.11.1 Demontering av beholder

1. Beveg den nedre beholderen i kjoleskapet ut (1).
2. Beveg den Øvre beholderen i kjoleskapet ut (2).

4.11.2 Montering av beholder

Monteres imotsatt rekkefolge.

Reparasjon

4.12 Utskifting av uttrekkbar beholder

Forutsetning:
Daren er apen.

4.12.1 Demontering av uttrekkbar beholder

1. Trekken uttrekkbare beholderen helt ut (1). 2. Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demontert.

4.12.2 Montering av uttrekkbar beholder

Monteres i motatsatt rekkefolge.

Reparasjon

4.13 Utskifting av overste LED-lampe

Speiselle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0.4 mm x 60 mm, i sett [00341820]

Fare for elektrisk stot pa grunn av strømforende deler!

Livsfare pa grunn av elektrisk stot ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen ma du sorge for at det utfores en sikkerhets
test iht.VDE 0701 ell er gieldende forskrifter i det respektive land

FARE

Fare forelektrisk stot pa grunn av strormforende deler!

Dód pá grunn av drepende elektrisk stôt

Koble apparatene fra strømforsyningen i minst 60 sekunder før
reparasjonene startes

FORSIKTIG

Skarpe kanter!
Kuttskader
Bruk vernehansker.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Doren er apen.
De ovre innvendige beslagene er demontert.

4.13.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

LED-lampens elektriske tikkobling kobles fra.

1. Løsne LED-lampens kroker.

Reparasjon

1. Demonter LED-lampen ved a bevege den forover.

LED-lampen er demontert.

4.13.2 Montering av overste LED-lampe

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!

Risk for personskador pa ground av vassa kanter!

Forutsattning:
Dorren ar oppen.

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!
