MANUALE UTENTE KG36V6WEP SIEMENS

Consigli di riparazione - Combinazione frigorifero / congelatore

Utilizzato del documento 267

1.1 Avertenze importanti 267

1.1.1 Scopo 267

1.2 Spiegazione dei symboli 267

1.2.1 Livelli di pericolò 267
1.2.2 Simboli di pericolo 267
1.2.3 Struttura degli avertimenti 268
1.2.4 Simboli generici 268

A Sicurezza 269

2.1 Note generali sulla sicurezza 269

2.1.1 Tutti gli elettrodomestici 269

Strumenti e ausili 270

Riparazione 271

4.1 Sostituzione della guarnizione della porta 271

4.1.1 Smontaggio della guarnizione della porta 271
4.1.2 Montaggio della guarnizione della porta 271

4.2 Sostituzione della maniglia della porta 274

4.2.1 Smontaggio della maniglia della porta 274
4.2.2 Montaggio della maniglia della porta 274

4.3 Sostituzione della cerniera superiore della porta 275

4.3.1 Smontaggio della cerniera superiore della porta 275
4.3.2 Montaggio della cerniera superiore della porta 276

4.4 Sostituzione della cerniera centrale della porta 277

4.4.1 Smontaggio della cerniera centrale della porta 277
4.4.2 Montaggio della cerniera centrale della porta 277

4.5 Sostituzione della cerniera inferiore della porta 278

4.5.1 Smontaggio della cerniera inferiore della porta 278
4.5.2 Montaggio della cerniera inferiore della porta 278

4.6 Sostituzione del ripiano 279

4.6.1 Smontaggio del ripiano 279
4.6.2 Montaggio del ripiano 279

4.7 Sostituzione del portabottiglie 280

4.7.1 Smontaggio del portabottiglie 280
4.7.2 Montaggio del portabottiglie 280

4.8 Sostituzione del balconico della porta 281

4.8.1 Smontaggio del balconcino della porta 281
4.8.2 Montaggio del balconcino della porta 281

4.9 Sostituzione del balconcino della porta regolabile 282

4.9.1 Smontaggio del balconcino della porta regolabile 282
4.9.2 Montaggio del balconcino della porta regolabile 282

4.10 Sostituzione del cassetto surgelati 283

4.10.1 Rimozione del cassetto surgelati 283
4.10.2 Inserimento del cassetto surgelati 283

4.11 Sostituzione del cassetto 284

4.11.1 Estrazione del cassetto 284
4.11.2 Insertimento del cassetto 284

4.12 Sostituzione del cassetto estrabile 285

4.12.1 Rimozione del cassetto estrabile 285
4.12.2 Insertimento del cassetto estrabile 285

4.13 Sostituzione della luce a LED superiore 286

4.13.1 Smontaggio della luce a LED 286
4.13.2 Montaggio della luce a LED superiore 287

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezioni di ricambio specifici e sulle aver-tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di averporto corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolò.

Livello di averporto Significato
PERICOLO	Ignorare quello messaggio di averiti- amento compota rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti- amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti- amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti- amento piùcomportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati seguenti simboli di pericolo:

Simbolo di pericolò Significato
!	Messaggio di averporto generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Utilizzo del documento

Simbolo di pericolò Significato
	Pericolò di schiacciamento
	Pericolò derivante da superfici calde
	Pericolò derivante da forti campi magneti-ci
	Pericolò derivante da radiazioni non ioniz-zanti

Tabella 2: Simboli di pericolò

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tip e origine del pericolo!

Possibili consequence in caso di pericolo/avvertimento ignorato.

• Misure e divieti volti a prevenire il pericolo

L'esempio segunte minha averporto con rischio de folgorazione dovusto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

• Scollegare l'apparechio dall'alimentazione per almeno 60 secondi prima di,iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
i	Identificazione di un sugerimento spe-ciale (testo e/o grafica)
j	Identificazione di un sugerimento sem-plice (solo testo)
k	Identificazione di un link per un video tu-terioria
l	Identificazione degli strumenti necessari
m	Identificazione delle condizioni previe ne-cessarie
n	Identificazione di una condizione (se ..., alla... )
o	Identificazione di un risultato
[Avvio]I dentificazione di un tasto o di un pul-sante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

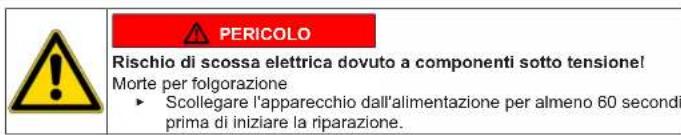

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici cui poe causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
• Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesions causate da bordi taglienti!

• Indossare guanti di protezione.

Rischio di schiaccamento dovusto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca del quasi e l'assistenza

• Indossare calzature antinfortunistica.
  Fissare i componenti pesanti per impedire che cadano.
  Non inseire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]	Φ
Utensile speciale [00342180]
Ventosa [00342224]	Ø50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm	Φ

4.1 Sostituzione della guarnizione della porta

Prerequisite:
La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta alla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta alla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

i	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quale vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
i	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
i	I piccoli fori laterali nella guarnizione della porta sono functionali (necas-sari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3

Una leggera deformazione della guarnizione della porta è nomale e

non incide sul funzionamento. Si consigilia d radrizzare la guarnizione della porta prima di inserirla nell'apparechio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle

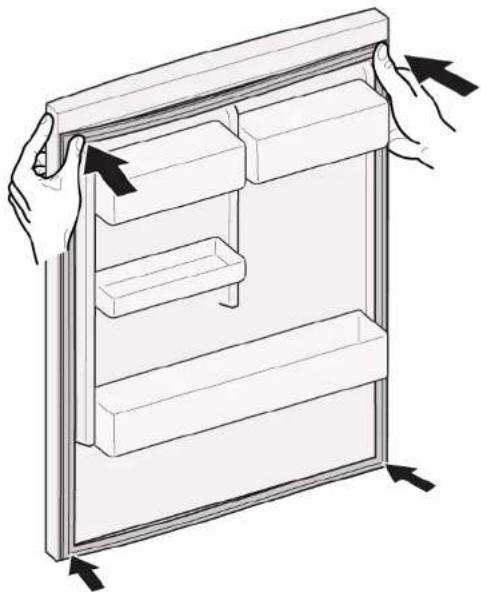

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

Riparazione

1. Premere la guarmizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

La maniglia della porta è rimossa.

La maniglia della seconda porta cui essere rimossa nello stesso modo.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve es
sere eseguita sostanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare guanti di protezione.

AVVERTENZA

Gli apparecchi inclinati posso scivolare!

Fratture / lesioni da schiacciamento

Fissare gli apparecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par

te inferiore.

Fissare i componenti in modo che non cadano.

Prerequisite:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.3.1 Smontaggio della cerniera superiore della porta

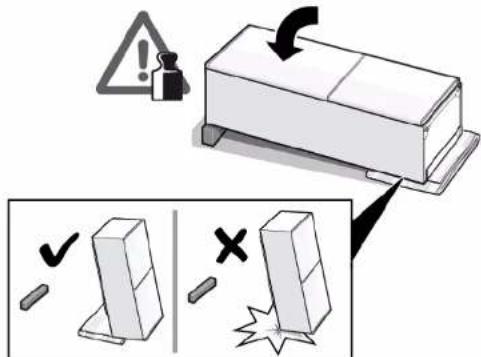

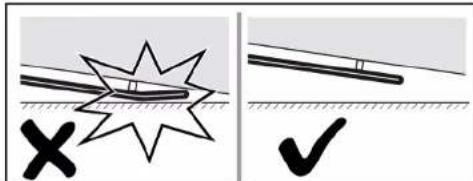

1. Coricare l'apparecchio sul retro.

Riparazione

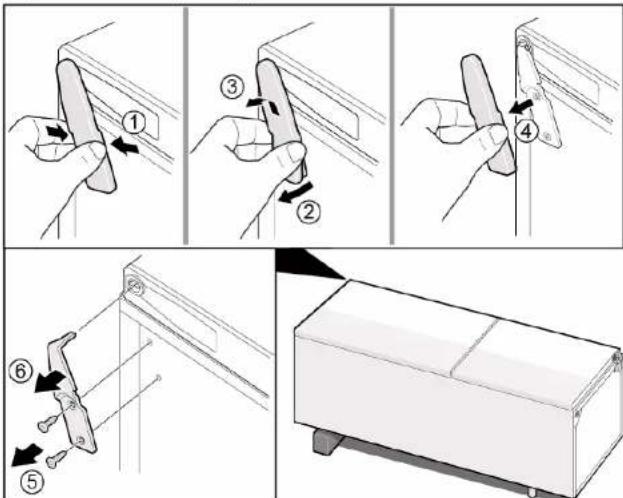

2.1. Premere la copertura della cerniera superiore su entrambi i lati (1).

1. Tirare la copertura della cerniera superiore verso l'esterno (2).
2. Ruotare la copertura della cerniera (3).
3. Togliere la copertura della cerniera superiore (4).
4. Svitare le due viti (5).
5. Togliere la cerniera superiore (6).

La cerniera superiore è rimossa.

4.3.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera centrale della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioggia della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare guanti di protezione.

AVERTENZA

Gli apparecchi inclinati possono scivolare!

atture / lesioni da schiacciamento
Fissare gili appearecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.

Prerequisite:

L'apparecchio è scollegato dalla rete eletrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore della porta è rimossa.

4.4.1 Smontaggio della cerniera centrale della porta

1. Togliere la porta del comparto frigorifero (1).
2. Svitare le due viti (2).
3. Rimuovere la cerniera centrale (3).

La cerniera centrale e rimossa.

4.4.2 Montaggio della cerniera centrale della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioggia della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

Indossare guanti di protezione.

AVERTENZA

Gli apparecchi inclinati possono scivolare!

atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modulo che non cadano.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore è rimossa.

La cemiera centrale è rimossa.

4.5.1 Smontaggio della cerniera inferiore della porta

1. Togliere la porta del comparto freezer (1).
2. Svitare la vite (2).
3. Ruotare la cemiera inferioriore verso l'esterno (3).
4. Togliere la cerniera inferiore (4).

La cerniera inferiore della porta è rimossa.

4.5.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descrietta in senso opposto.

Riparazione

4.6 Sostituzione del ripiano

Prerequisite:
La porta è aperta.

4.6.1 Smontaggio del ripiano

Estrarre il ripiano.

Il ripiano è rimioso.

4.6.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.7 Sostituzione del portabottiglie

Prerequisite:
La porta è aperta.

4.7.1 Smontaggio del portabottiglie

Estrarre il portabottiglie.

Il portabottiglie è rimioso.

4.7.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del balconino della porta

Prerequisite:
La porta è aperta.

4.8.1 Smontaggio del balconcino della porta

• Tirare il balconcino della porta verso l'alto.

Ilbalconcino dellaporta erimso.

4.8.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.9 Sostituzione del balconcino della porta regolabile

Prerequisites:
La porta è aperta.

4.9.1 Smontaggio del balconino della porta regolabile

• Spostare il balconcino della porta regolabile verso l'alto finché il balconcino della porta non si sgancia dal supporto.

Il balconino della porta regolabile è rimioso.

4.9.2 Montaggio del balconcino della porta regolabile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione del cassetto surgelati

Prerequisite:

La porta è aperta.

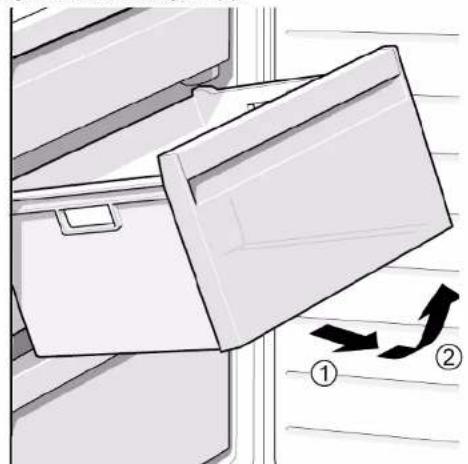

4.10.1 Rimozione del cassetto surgelati

1. Estrarre completeness il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimioso.

4.10.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto

Prerequisite:
La porta è aperta.

4.11.1 Estrazione del cassetto

1. Estrarre il cassetto inferiore (1).
2. Estrarre il cassetto superiore (2).

I cassette sono rimossi.

4.11.2 Inserimento del cassetto

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del cassetto estrabile

Prerequisite:
La porta è aperta.

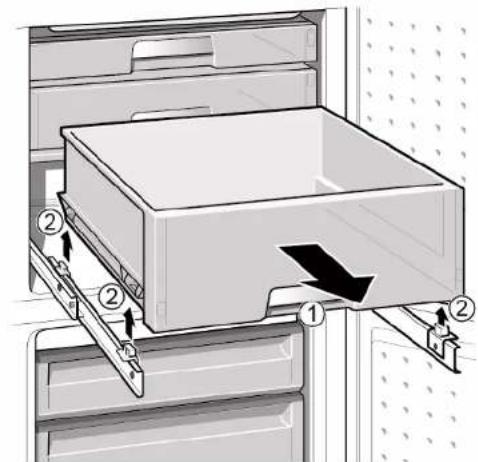

4.12.1 Rimozione del cassetto estraibile

1. Estrarre completeness il cassetto (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile erimioso.

4.12.2 Inserimento del cassetto estrabile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

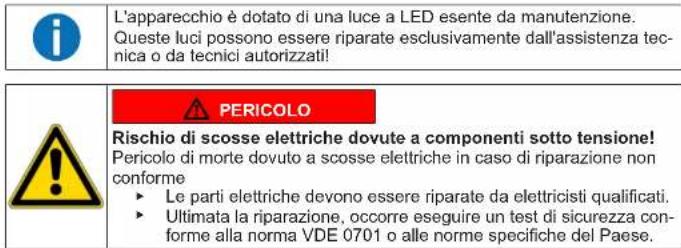

4.13 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Gli accessori interni superiori sono stati rimossi.

4.13.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

Riparazione

1. Togliere la luce a LED spostandola in avanti.

4.13.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

1.2.4 Simbolorile generale

Tabel 3: Simbolurile generale

Sigurantha

2.1 Instruetioni generale de siguranta

2.1.1 Toate aparatele electrocasnice

Instrumente.si materiale utile

Montati urmand procedura de demontare in ordine inversa.

Repararea

4.3 Inlocuirea balamalei de sus a usii

Scule speciale:

Montati urmand procedura de demontare in ordine inversa.

Repararea

4.5 Inlocuirea balamalei de jos a uSii

Scule speciale:

Montaji urmand procedura de demontare in ordine inversa.

Repararea

Cerinta:
Usa estedeschisa.

Montati urmand procedura de demontare in ordine inversa.

Repararea

Cerinta:
Usa estedeschisa.

Cerinta:
Usa estedeschisa.

Montati urmand procedura de demontare in ordine inversa.

Repararea

Cerinta:
Usa estedeschisa.

Montati urmand procedura de demontare in ordine inversa.

Repararea

Cerinta:
Usa estedeschisa.

Montati urmand procedura de demontare in ordine inversa.

Poznámky k opravém - Kombinácia chladniccy a mraznicky

O toto dokunte 421

1.1 Dolezite informacia 421

1.1.1 Uccl 421

1.2 Vysvetlenie symbolov 421

1.2.1 Urovne nebezpečenstva 421
1.2.2 Symbolo označujuce rizika 421
1.2.3 Struktura varovani 422
1.2.4 Vseobecne symbol 422

Bezpečnost 423

2.1 Vseobecnbezpecnostnpokyny 423

2.1.1 Vsetky domace spotrebice 423

Nastroje a pomocky 424

Oprava. 425

4.1 Vymena tesnenia dvierok 425

4.1.1 Odoberanie tesenia dvierok 425
4.1.2 Montaz tesnenia dvierok 425

1. Lučko LED premaknite v levo.

Elektrconi priključek luče LED je odklopljen.

1. Sprosite zaticle lucke LED.

Popravilo

1. Lučko LED premaknite naprej in jo odstranite.
