KULLANIM KILAVUZU KG36V6WEP SIEMENS

Onarim ipuçları - Sogutucu/Dondurucu kombine cihazi

1 Bu dokumen hakkinda 509

1.1 Onemli bilgi 509

1.1.1 Amaci 509

1.2 Sembollerinin aciklamasi 509

1.2.1 Tehlike kademeleri 509
1.2.2 Tehlike sembolleri 509
1.2.3 kaz bilgilerinin yapisi 510
1.2.4 Genel semboller 510

Güvenlik 511

2.1 Genel Güvenlik bilgileri 511
2.1.1 Tum ev gerecleri 511

Ekipman ve yardin 512

Onarim 513

4.1 Kapi contasinin degistirimesi 513

4.1.1 Kapi contasinin cikartilmasi 513
4.1.2 Kapi contasinin takilmasi 513

4.2 Kapi tutamaginin degistirilmesi 516

4.2.1 Kapi tutamağınçıkartilmasi 516
4.2.2 Kapi tutamaginin takilmasi 516

4.3 Kapinun ust menteşesinin degistirimesi 517

4.3.1 Kapinin ust mentegesinin cikartilmasi 517
4.3.2 Kapinin ust mentesisin takilmasi 518

4.4 Kapinir orta mentesesinin degistirilmesi 519

4.4.1 Kapinir orta mentesesinin cikartilmasi 519
4.4.2 Kapinir orta mentesisin takilmasi 519

4.5 Kapinin alt menteşseinin degistirilmesi 520

4.5.1 Kapinin alt mentesesinin cikartilmasi 520
4.5.2 Kapinin alt menteşisin takilmasi 520

4.6 Raf yuzeyinin degistirilmesi 521

4.6.1 Raf yuzeyinin cikartimasi 521
4.6.2 Raf yuzeyinin takilmasi 521

4.7 Sise rafinir degistirilmesi 522

4.7.1 Sise rafinin cikartilmasi 522
4.7.2 \$ise rafinin takilmasi 522

4.8 Kapi rafinin degistirlimesi 523

4.8.1 Kapi rafinin cikartilmasi 523
4.8.2 Kapi rafinin takilmasi 523

4.9 Ayarlanabilir kapi rafinin degistirilmesi 524

4.9.1 Ayarlanabilir kapi rafinin cikartilmasi 524
4.9.2 Ayarlanabilir kapi rafinin takilmasi 524

4.10 Dondurulacg gida kabinin degistirilmesi 525

4.10.1 Dondurulacak gida kabinin cikartilmasi 525
4.10.2 Dondurulacak gida kabinin takilmasi 525

4.11 Kabin degistirilmesi 526

4.11.1 Kabin cikartilmasi 526
4.11.2 Kabin takilmasi 5

4.12 Uzatilabilar kabin degistirlmesi 527

4.12.1 Uzatilabilir kabin cikartilmasi 527
4.12.2 Uzatulabilir kabin takilmasi 527

4.13 LED Üst aydinlatmanin degistirilmesi 528

4.13.1 LED Llanbin sokulmesi 528
4.13.2 Ust LED isigin takilmasi 529

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi basina onarmasi iqin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtibata geziniz. Yalnizca onarim ipuclarina gerektigi gibi uyuldugu takdirde hasaarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olur.
UYARI	İkaz bilgisin din.dkake alinmaması olüme veya argir yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin din.dkake alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin din.dkake alinmaması maddi hasarlarin olusmasına sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sikuşip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyarinda bulunan bir ikaz bilgisi gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya yüzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrikii bileşenlerde yapilan onarilmarda hatalar, elektrik carpmasina neden olalibir!
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden Avrimaldir.
• Onarim sonnaside VDE 0701 veya ulkeye ozel duzenlemeler uyarinca bir güvenlik testiGPCKEStirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmaldir.

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi icin agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanimalidir.
Elektrostatik hassiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Düz tornavida亿吨ak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kitışınde
Special tool [00342180]
Vantuz [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida亿吨ak	10 mm x 1,6 mm x 200 mm

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasin oluktan disani cekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kalinligi, eskapi kontasin kalinligindan biraz farkli olabilir. Bu, kapininapanma özelligini ve uzun sūreli islevini etkilemez.
i	Cihazınizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapininapanma özelligini daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir).Bunlar üretim hatasi degildir.

Onarim

1. Conta igin olugu hasarbakimindankontrol edin.

1. Conta icin oluk hasarli ise,

-Musteri hizmetleriyle irdibata gecin.

3

Kapi contasinda hafif deformasyon normaldir ve containin islevini

etkilemez. Kapi contasin cihaza yerlestirmeden once containin

duzlestirlimesi onerilir

Kapi contasin bir sac kurutma makinesi veya sicak suyla istin ve manuel olaraki sekkilendirin.

1. Contanin koseelerini utten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Onkopul:

Cihazin fisi kekilir.
Kapi aciK.

4.2.1 Kapi tutamaginn cikartilmasi

1. lki vidali kapagi sikartin (1).
2. Vidalar sokun (2).
3. Kapi tutamagini cikartin (3).

Kapi tutamagi cikartilmisir.

Ikinci kapin tutamagi da ayni sekilde qikartilabir.

4.2.2 Kapi tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Kapinin ust menteşisin degişirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini cikarma islemi sadee egilimi uzmanlar tarafindan gerekteklstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyuc eldiven kullanimalidir.

Egilmis cihazlarin kaymasi!

Kemik kirlmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin

Vidalarin geşetilmesi nedeniyle parçalarin duşme tehlikesi!

isen parcalar nedeniyle yaralanma.
Bileşenleri dusmeye karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri duşmeye kırkı emniyete alin.

Onkopul:

Cihazin fişi cekilir.
Cihazin ic donanimlar cikartilmistr.

4.3.1 Kapinün üst mentesisinçikartilmasi

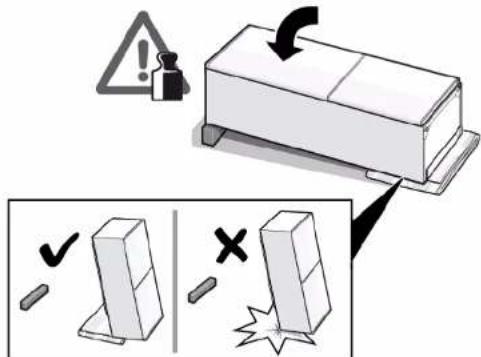

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ost mentese kapagimi iki tarafa da bastirin (1).

1. Üstmentede kapaginci cikartin (2).
2. Menteş Kapagın dondürün (3).
3. Üstmentede kapagini sokun (4).
4. Vidalari sokun (5).
5. Üst menteşeyi Çikartin (6).

Ust menteş cikanlr.

4.3.2 Kapinin ust mentegesinin takilmasi

Tersiraile montedein.

Onarim

4.4 Kapinin orta mentesisin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini cikarma islemi sadee egilimi uzmanlar tarafindan gerekteklstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun alelter ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyuc eldiven kullanimalidir.

Egilmis cihazlarin kaymasi!

Kemik kiriilmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

Jusen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (om. zemin) hasarlar.

Bileşenleri duşmeye karı emniyete alin.

Onkopul:

Cihazin fişi cekilir.
Cihazin ic donanimlari cikarilmistr.
Kapinin ust menteşesiçikartilmistr.

4.4.1 Kapinir orta mentegesinin sikartilmasi

1. Sogutucu bolum kapisini dokun (1).
2. Vidalari sokun (2).
   3.Orta menteseyi cikartin (3).

Orta mentege cikartilmisir.

4.4.2 Kapinir orta mentesisin takilmasi

Tersiraile montedein.

Onarim

4.5 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar cikartilmistr.
Ust menteşçikarllr.
Orta mentese cikartilmisir.

4.5.1 Kapinin alt menteşesinin seksartilmasi

1. Derin dondurucu bolmesi kapisini dokun (1).
2. Vidayi sokun (2).
3. Alt menteşeyi (3) cevirin.
4. Altmenteseyi (4) cikarin.

Kapinn alt mentesesi cikartilmistir.

4.5.2 Kapinin alt menteşesinin takilmasi

Ters sira ile monte edin.

Onarim

4.6 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplaçık.

4.6.1 Raf yüzeyinçikartilmasi

Raf yuzeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.6.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

4.9 Ayarlanabilir kapi rafinin degistirilmesi

Onkopul:
Kapi aciK.

4.9.1 Ayarlanabilir kapi rafinin cikartilmasi

Yuksek ayaralanabilir kapi rafini tutucudan cikana sek Yukariya dokru hareket etirin.

Ayarlanabilir kapi rafi gikartilmisir.

4.9.2 Ayarlanabilir kapi rafinin takilmasi

Ters sira ile monte edin.

Onarim

4.10 Dondurulacak gida kabinin degistirilmesi

On kopul:
Kaplacik.

4.10.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1). 2. Gida kabini cikartin (2).

Dondurulacak gida kabi gikartilmisir.

4.10.2 Dondurulacak gida kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.11 Kabin degistirilmesi

Onkopul:
Kaplaçık.

4.11.1 Kabinçikartilmasi

1. Alt buzdolabi kabin qikartin (1).
2. Ust buzdlabi kabini cikartin (2).

Ters sira ile monte edin.

Onarim

4.12 Uzatilabilir kabin degistirilmesi

Onkopul:
Kapi aciK.

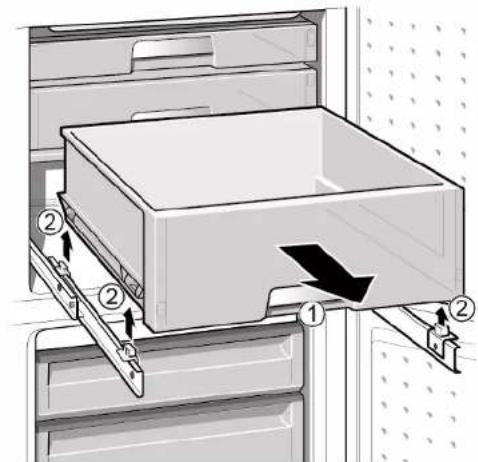

4.12.1 Uzatilabilir kabin cikartilmasi

1. Uzatilabilir kabitamamendisariqekin(1).
2. Uzatilabilir kabici kartin (2).

Uzatilabilir kap cikartilmisir.

4.12.2 Uzatilabilir kabin takilmasi

Ters sira ile monte edin.

Onarim

4.13 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Düz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenlarafundan degistirilebilar!

TEHLIKE

Gerilim litem parcilar nedeniyele elektrik carpmasi tehlikesil! Onarimin duzgin yapilmaması nedeniyile elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmelidir.
Onarim sonrasinda VDE 0701 veya ulkye ezel duzenlemeler uyanica bir guvenlik testi gereglekseitrilmidelir.

TEHLIKE

Gerillim litem parcalar nedeniyelelektrik carpmasi tehlikesil! Elektrik carpmasi sebeblye ilum

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle dokun.

DIKKAT

Keskin koseri Kesir yaralanmali

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Kapi açık.
Ust ic donanimlar cikartilmisir.

4.13.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LEDisgin elektrik baglantisi ayrildi.

1. LED iigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LED 1sigi sokuldu.
4.13.2 Üst LED İsinin takilması
Ters sira ile monte edin.
