KASUTUSJUHEND KG36V6WEP SIEMENS

4.1 Uksetihendi vahetamine 139

4.3 Ülemise uksehinge vahetamine 143

4.3.1 Ülemise ukseinge eemaldamine 143
4.3.2 Ülemise ukseinge paigaldamine 144

4.4 Keskmise uksehinge vahetamine 145

4.4.1 Keskmiseuksehinge eemaldamine 145
4.4.2 Kesk注明出处uksehinge paigaldamine 145

4.5 Alumise uksehinge vahetamine 146

4.5.1 Alumise uksehinge eemaldamine 146
4.5.2 Alumise uksehinge paigaldamine 146

4.6 Riiuli vahetamine 147

4.6.1 Riuli eemaldamine 147
4.6.2 Riiuli paigaldamine 147

4.7 Pudelialuse vahetamine 148

4.7.1 Pudelialuse eemaldamine 148
4.7.2 Pudelialuse paigaldamine 148

4.8 Ukseraami yahetamine 149

4.8.1 Ukseraami eemaldamine 149
4.8.2 Ukseraami paigaldamine 149

4.9 Reguleeritava ukseraami vahetamine 150

4.9.1 Reguleeritava ukseraami eemaldamine 150
4.9.2 Reguleeritava ukseraami paqaldamine 150

4.10 Kulmutatud toidu mahuti vahetamine 151

4.10.1 Kulmutatud toidu mahuti eemaldamine 151
4.10.2 Kulmutatud toidu mahuti paigaldamine 151

4.11 Mahuti vahetamine 152

4.11.1 Mahuti eemaldamine 152
4.11.2 Mahuti paigaldamine.. 152

4.12 Laiendatava mahuti vahetamine 153

4.12.1 Laiendatava mahuti eemaldamine 153
4.12.2 Laiendatava mahuti paigaldamine 153

4.13 Ülemise LED-tule vahetamine 154

4.13.1 LED-tule eemaldamine 154
4.13.2 Ülemise LED-tule paigaldamine. 155

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmärk

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on òigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümbo L Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kärgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktuur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusuboud ohu valtimiseks.

Alljargnevas najeks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektriloogiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Enre remonditödega alustamist ühendageeadmed elektrvor

gust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
0	Lihtsa nōuande tunnus (ainult tekst)
Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Koik kodumasinad

Elektriliste osade remondil tehtud vead voivad pohjustada elektrilloki!
Lahutage seade vooluvorgust vahemalt 60 sekundit enne toole hakkamist.
Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 vörlriklijke mäusteule.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustöde, törkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitusele!
Kasutage ainult originaalyaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!
- Arge puudutage mooduleid, kaasa arvatud ühendusi ega transporteörlinte.

4.1 Uksetihendi vahetamine

Noe:
Uks on lahti.

1. Tömmake uksetihend poorest välja.

Uksetihend on eemaldatud.

i	Uue uksetihendi paksus vöib veidi erineda vana tihendi paksusest. See ei mòjuta ukse sulgemist ja pikaajalist tõdd.
i	Kui teie seadmel on reguleeritavad hinged vöi hingekininitused, saate sulgemismehhanismi hiljem sobivaks sättida.
i	Väikesed augud uksetihendis on vajalikud öhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. Kui tihendi soon on kahjustatud, -poorduge klienditeeninduse poole.
2. Uksetihendi kerge koverdumine on normalne ega mojuta selle toi-mivust. Soovitatav on uksetihend enne seadmesse paigaldamist sir-gu tommata.

1. Lukake tihendi otsad soone üla- ja alanurka.

Remont

1. Vajutage terve tihend jupphaavalsoonde.

Uksetihend on paigaldatud.

4.2 Käepideme vahetamine

Eritöriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Noue: Seade on toitest lahutatud. Ukson lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).

2.Keerake lahti kaks kruvi (2).
3. Eemaldage kæpide (3).

Ukse kæpide on eemaldatud.

Teise ukke kaepidet saab eemaldada samamoodi.

4.2.2 Käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Ülemise uksehinge vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe saanud spetsialistid.
Seadme liqutamiseks on vaja kaht inimest.
Kasutage vaid sobivaid tooriistu ja varustust.

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienite vara kahjustused.

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.3.1 Ülemise uksehinge eemaldamine

1. Pange seade tagaküjlele.

Remont

2.1.Vajutage ülemise hinge katet molemal pool (1).

1. Nihutage ülemise hinge kate valja (2).
2. Pörake hinge katet (3)
3. Eemaldage ülemise hinge kate (4).
4. Eemaldage kaks kruvi (5).
5. Eemaldage ülemine hing (6)

Ulemine hing on eemaldatud.
4.3.2 Ülemise uksehinge paigaldamine
Paigaldage vastupidises järjekorras.

Remont

4.4 Keskmise uksehinge vahetamine

Eritöriistad:

Tahotisik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe sanud spetsialistid.
Seadme liqutamiseks on vaja kaht inimest.
Kasutage vaid sobivaid tooristu ja varustust.

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienite vara kahjustused.

Seade on toitest lahutatud.
Seadme sisearmaluur on eemaldatud.
Ulemine uksehing on eemaldatud.

4.4.1 Keskmise ukseinge eemaldamine

1. Eemaldage külmikuosa uks (1).
   2.Keerake lahti kaks kruvi (2).
2. Eemaldage keskmine hing (3).

Keskmine hing on eemaldatud.

4.4.2 Keskmise uksheinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.5 Alumise uksehinge vahetamine

Eritööristad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Noue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ulemine hing on eemaldatud.
Keskmine hing on eemaldatud.

4.5.1 Alumise uksehinge eemaldamine

1. Eemaldage sugavkulmikuosa uks (1).
   2.Keerake kruvi lahti (2).
   3.Keerake alumine hing valja (3).
2. Eemaldage alumine hing (4).

Alumine uksehing on eemaldatud.

4.5.2 Alumise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.6 Riiuli vahetamine

Noue:
Uks on lahti.

4.6.1 Riiuli eemaldamine

Tommake riiul valja.

Riul on eemaldatud.

4.6.2 Riiuli paigaldamine

Paigaldage vastupidises järekorras.

Remont

4.7 Pudelialuse vahetamine

Noe:
Uks on lahti.

4.7.1 Pudelialuse eemaldamine

Pudeliaus on eemaldatud.

4.7.2 Pudelialuse paigaldamine

Paigaldage vastupidises järekorras.

Remont

4.8 Ukseraami vahetamine

Noe:
Uks on lahti.

4.8.1 Ukseraami eemaldamine

Tostkeukseraamules.

Ukseraam on eemaldatud.

Paigaldage vastupidises järekorras.

Remont

4.9 Reguleeritava ukseraami vahetamine

Noe:
Uks on lahti.

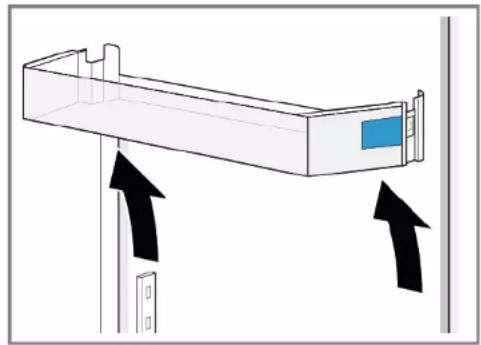

4.9.1 Reguleeritavaukseraami eemaldamine

Ligutage reguleeritav ukseraam üles, kuni ukseraam hoidikust valja tuleb.

Reguleeritav ukseraam on eemaldatud.

4.9.2 Reguleeritava ukseraami paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.10 Kulmutatud toidu mahuti vahetamine

Noe:
Uks on lahti.

4.10.1 Kulmutatud toidu mahuti eemaldamine

1. Tömmake kulmutatud toidu mahuti täielikult valja (1).
2. Eemaldage toidumahuti (2)

Kulmutatud toidu mahuti on eemaldatud.

4.10.2 Kulmutatud toidu mahuti paigaldamine

Paigaldage vastupidises järekorras.

Remont

4.11 Mahuti vahetamine

Noe:
Uks on lahti.

4.11.1 Mahuti eemaldamine

1. Tömmake alumine külmkapimahuti välja (1).
2. Tommake ülemine kulmkapimahuti valja (2).

Mahutid on eemaldatud.

4.11.2 Mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.12 Laiendatava mahuti vahetamine

Noe:

Uks on lahti.

4.12.1 Laiendatava mahuti eemaldamine

1. Tömmake laiendatay mahuti täielikult valja (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatay mahuti on eemaldatud.

4.12.2 Laiendatava mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.13 Ülemise LED-tule vahetamine

Eritöriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm. komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust.
Seda tuld tohib parandada ainult klienditeenindus voi volitatud tehnik!

OHT

Liikuvatest osadest tingitud elektrilogoi oht! Kui remonditod on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud.
Parasr remonti peab olema tehtud ohutuskatse yastayalt standar
dile VDE 0701 yoi riklikee maarustele.

OHT

Likuvatest osdest tingitud elektrilogi oht! Elektrilogist tingitud sum

Enne remonditöodega alustamist ühendageeadmed elektrivor

gust lahti yahemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!
Löikehaayad
Kandke kaitsekindaid.

Noue:

Seade on toitest lahutatud.
Uks on lahti.
Ulemine sisearmatuur on eemaldatud.

4.13.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektruihendus on lahutalud.

1. Vabastage LED-tule haagid.

Remont

1. Eemaldage LED-tuli, liigutades seda ettepoole.

LED-tuli on eemaldatud.
4.13.2 Ülemise LED-tule paigaldamine
Paigaldage vastupidises järjekorras.
