NÁVOD NA OBSLUHU KG36V6WEP SIEMENS

Nastavitelná dveříni príhradka je vyjmúta.

4.2 Vymena dverovej uchytky 428

4.2.1 Odoberanie dverovej uchytky 428
4.2.2 Montaz dverovej uchytky 428

4.3 Vymena homého závesu dverl 429

4.3.1 Odoberanie horného závesu dvierok 429
4.3.2 Montáz horného závesu dvierok 430

4.4 Vymena prostredneho zavesu dveri 431

4.4.1 Odoberanie prostredného zavesu dverí 431
4.4.2 Montáz prostredného závesu dveri 431

4.5 Vymena spodneho zavesu dvierok 432

4.5.1 Odoberanie spodneho zavesu dveri 432
4.5.2 Montaz spodneho zavesu dvierok 432

4.6 Vymena odkladacej plochy 433

4.6.1 Odobratie odkladacej plochy 433
4.6.2 Montaz odkladacej plochy 433

4.7 Vymena odkladacieho priestoru na ffase 434

4.7.1 Odobratie odkladaceho priestoru na fase 434
4.7.2 Montaz odkladacieho priestoru na f'ase 434

4.8 Vymena policky v dvierkach 435

4.8.1 Odobratie policky v dvierkach 435
4.8.2 Montaz policky do dvierok 435

4.9 Vymena nastavitelnej policky v dvierkach 436

4.9.1 Odobratie nastavitelnej policky v dvierkach 436
4.9.2 Montaz nastavitnej policky do dvierok 436

4.10 Vymena nadoby na zmrazené potraviny 437

4.10.1 Odobratie nadoby na zmrazené potraviny 437
4.10.2 Montaz nadoby na zmrazené potraviny 437

4.11 Vymena nadoby 438

4.11.1 Odobratie nádoby 438
4.11.2 Montaz nadoby 438

4.12 Vymena vysuvnej nadoby 439

4.12.1 Odobratie vysuvnej nadoby 439
4.12.2 Montáz vysuvnej nadoby 439

4.13 Vymena homého LED svetla 440

4.13.1 Odobratie LED osvetlenia 440
4.13.2 Montaz horného LED svetla 441

O toto dokunte

1.1 Dolezité informácie

1.1.1 Ucel

TietoPokyny pre opravu pomahaju spotrebitelovi pri vlastnej oprave spotrebicov podla nariadenia o ekodizajne (z marca 2021).

Obsahuji informacia o vymene urcenych nahradnych dielov vratane varovania rizik.

Urove' varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačujemieru nebezpečenstva.

Üroveñ varovania Význam
ANEBEZPECENSTVO	Následkom nereštektovania varovného hlásenia je umtie alebo vázne zranenia.
VAROVANIE	Mоžnám následkom nereštektovania va-rovného hlásenia je umtie alebo vázne zranenia.
UPOZORNENIE	Mоžnám následkom nereštektovania va-rovného hlásenia su mieme zranenia.
POZORI	Mоžnám následkom nereštektovania va-rovného hlásenia je poškodenie majetku.

Tabulka 1: Urovne nebezpečenstva

1.2.2 Symboly oznacujce riziká

Symbolo označujúce rizíká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V toto dokunte sa pouzivaju nasledujuce symbolo oznaucjuce riziká:

Symbol označujúci riziko Význam
!	Věobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napálím
	Nebezpečenstvo vybuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O toto dokunte

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým pol'om
	Nebezpečenstvo v súvislosti s neionizuju-cou radiáciou

Tabulka 2:Symbolo označujce riziká

1.2.3 Struktura varovani

Varovania v toto dokunte maju štandardny vzhfd a štandardnu Štruktúru.

Vseob. symbol Význam
OZNAČENIE prepojenia na videoánávod
OZNAČENIE požadovaných nastrojov
OZNAČENIE požadovaných podmienok
OZNAČENIE podmienky (ak ..., potom ...)
OZNAČENIE výsledku
[Spustenie]Označenie klávesu alebo tlacidla
[00123456] OZNAČENIE Čísla materiálu
Stav OZNAČENIE zobrazeného textu/okna (na displeji spotrebíča)

Tabulka 3: Vseobecne symbol

Bezpečnost'

2.1 Vseobecne bezpecnostréPokyny

2.1.1 Vsetky domace spotrebice

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatim!

• Chbypriopravachnaelektrickychkomponentochmzusosobit'zasahelektrikymprudom!
• Odpoje spotrebič od elektrickej siete aspon 60 sekünd pred začiatkom práce.
• Opo oprave zariadte vykonanie bezpečnostného testu v suliade s nariadenim VDE 0701 alebo s miestnýni nariadiemi.

i	Hrúbka nového tesnemia dvierok sa moze mierne odlišovat od hrúbky stárhó tesnemia dvierok. Neovplyn'to zatváranie ani funkčnostzd lzhodobého hladiska.
i	Ak má văs spotrebič nastavitelné závesy alebo závesové úchtyk, postupné možete optimalizovat spôsob zatvárania.
i	Malé bočné dierky v tesnini dvierok majú svoju funkciu (sù potrebné na vetranie). Nie sù vyrobnou chybou.

Oprava

1. Skontrolujte poškodenie dražky na tesnenie.

1. Ak je drażka tesnenia je poskodena.
2. Kontaktujte zakaznicky servis.

3

Mierna deformácta tesnienia dvierok je normalna a neovplyvnje jeho funkciu. Odporuca sa vyrovat tesnenie pred jeho vlozenim do spotrebica.

Nahreje tesnenie dvierok pouzitim fenu alebo horucej vody a manualse n ho yvtva- rujte.

1. Hore a dole vlačte rohy tesnienia do dražky.

2021-03-10 9001631453 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 426 z 529

Oprava

1. Jedno miesto po druhom vlačte celé tesnenie do dražky.

4.2 Vymena dverovej uchytky

Spezialne nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Plochy skrutkovač Čepel 10 mm x 1,6 mm x 200 mm

Požiadavka:

Spotrebie je opdojeny od elektrickeho napajania.
Dvierka su olvorene.

4.2.1 Odoberanie dverovej uchytky

1. Odoberte dve krytky skrutiek (1).

2. Odskrutkujte dve skrutky (2).

3. Odoberte dverovu uchytku (3).

Dverová uchytka je odobrata.

Dverova'uchtyka druhych dvierok sa da odobrat rovnakym sposobom.

4.2.2 Montáz dverovej uchytsky

Poskodenie inych casti spotrebica alebo domachosti zakaznika, napr.

podlathy.

Zaistite component protipadu

Požiadavka:

Spotrebič je opdojený od elektrického napájania.
Tvarovsky z interiEru spotreBa su odobrte.

4.3.1 Odoberanie horného závesu dvierok

1. Spotrebić dajte na zadné stranu.

Oprava

2.1. Na oboch stranach stlacte kryt homeho zavesu (1).

4.4 Vymena prostredného závesu dveri

Spezialne nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tazke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat skoleny obornki.
Na presunutie spotrebica sa vyzaduju dve osoby.

Poskodenie inych casti spotrebica alebo domacnosti zakaznika, napr.

podlahy.

Zaistite component protipadu.

Požiadavka:

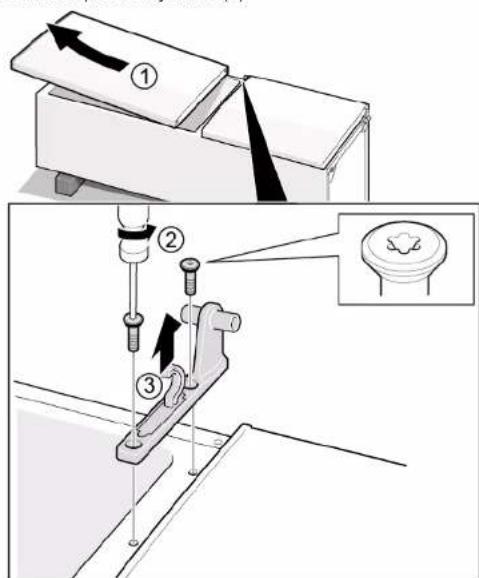

4.4.1 Odoberanie prostredného závesu dveri

1. Odoberte dvierka z chladiaceho priestoru (1).
2. Odskrutkujte dve skrutky (2).
3. Odoberte prostredny zaves (3).

Prostredny zaves je odobratty.

4.4.2 Montáz prostredného závesu dveri

Pri montazi postupujte v opacnom poradi krokov demontaze.

Oprava

4.5 Vymena spodného zavesu dvierok

SPECIALNE nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Tzke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat skoleny obornki.
Na presunutie spotrebica sa vyzaduju dve osoby.

4.5.1 Odoberanie spodného závesu dveri

1. Odoberte dvierka z mraziaceho priestoru (1).
2. Odskrutkujte skrutku (2).
3. Otočenim vyberte spodný záves (3).
4. Odoberte spodny zaves (4).

Spodny zaves dvierok je odobraty.

4.5.2 Montáz spodného závesu dvierok

4.6 Vymena odkladacej plochy

Požiadavka:

Dvierka su otvorené.

4.8 Výmena policky v dvierkach

Požiadavka:

Dvierka su otvorené.

4.8.1 Odobratie policy v dvierkach

Policku v dvierkach zodvihnite smerom nahor.

Policka v dvierkach je odobrata.

4.8.2 Montáz polícky do dvierok

4.12 Vymena vysuvnej nadoby

Požiadavka:
Dvierka su otvorené.

4.12.1 Odobratie vysuvnej nadoby

1. Uplny vtyiahnite vysuvatefnu nadobu (1).
2. Odoberte vysuvnu nadobu (2)

Vysuvna nádoba je odobrata.

4.12.2 Montáz vysuvnej nadoby
