Saldetas partikas tvertne ir iznemta.

4.10.2 Saldetās partikas tvertnes uzstadiśana

Uzstadiet apgriezt kartiba.

Remonts

4.11 Tvertnes nomaina

Prastba:
Durvimirjabutatvertam.

4.11.1 Tvertnes iznemansa

1. Iznemiet ledusskapja apaksejo tvertni (1).
2. Iznemiet ledusskapja augsejo tvertni (2).

Tvertnes ir iznemtas.

4.11.2 Tverntes uzstadijsa

Uzstadiet apgriezt kartiba.

Remonts

4.12 Izvelkamas tvertnes nomina

Prastba:
Durvimirjabutatvertam.

4.12.1 Izvelkamas tvertnes iznem'sana

1. Pilinbā izvelciet izvelkamo tvertni (1).
2. Iznemiet izvelkamo tvertni (2).

Izvelkamā tverne ir iznemta.

4.12.2 Izvelkamās tverthes uzstadiśana

Uzstadiet apgrietz kartib.

Remonts

4.13 Augsejā LED gaismekla nomaina

Speciali riki:

Plakanais skrugriezis Izmers: 2.4 mm x 0.4 mm x 60 mm, komplektã [00341820]

Ierice ir LED gaismeklis, kam nav javeic apkope. So gaismekli drikst remontet tikai klientu apkalosanas dienesta párstavis vail pilvarots tehniks!

BISTAMI

Elektrotrieciene risks spriegumaktivu dalu del! Dzivbas apdraudegjums nepareiza remonti izraisita elektrontriecena del Elektriskas dasir jaremontekulificetam elektrikim. Pec remonta ierces drosiba ir japarbauda atbilstigi noteikiumem VDE 0701 vai valsts noteikiumem.

BISTAMI

Elektrotrieclera risks, ko rada sprlegumaktivas detalas! Navejoss elektrotriciens Atvienojiet iekartas no stravas padeves vismaz 60 se labosanas saksanas.

ESIET PIESARDZIGI

Asas malas! Grietzas bruces Lietojet aizsargcimdus.

Prasiba:

lerices elektropadevei ir jabut atvienotai.
Durvimirjabutatvertam.
Augsejamieksejamdalamirjabutiznemtam.

4.13.1 LED gaismekla nonemsana

1. Parvietrojiet LED gaismekli pa kreisi.

Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

Dél sio dokumento 311

1.1 Svarbi informacija 311

1.1.1 Paskirtis 311
1.2 Simboliu paaiskinimas 311
1.2.1 Pavojaus lygial 311
1.2.2 Pavojaus simbolaii 311
1.2.3 Jspejimu struktura 312
1.2.4 Bendrieji simboliali 312

Suga 313

2.1 Bendrosios saugos instrukcijos 313
2.1.1 Visi buitinial prietaisai 313

Irankiairpagalbinespriemones. 314

Remontas 315

4.1 Dureliu tarpiklio keitimas 315

4.1.1 Dureliu tarpiklio isemimas 315
4.1.2 Dureliu tarpiklio idejimas 315

4.2 Dureliu rankenos keitimas 318

4.2.1 Dureliu rankenos nuemimas 318
4.2.2 Dureliu rankenos tvirtinimas 318

4.3 Dureliu virsutinio vyrio keitimas 319

4.3.1 Virsutinio dureliu vryio nuemimas 319
4.3.2 Virsutinio dureliu vrio uzdejimas 320

4.4 Vidurinio dureliu vyrio keitimas 321

4.4.1 Vidurinio dureliu vyrio nuemimas 321
4.4.2 Viduriniu dureliu vrio uždejimas 321

4.5 Apatinio dureliu vyrio keitimas 322

4.5.1 Apatinio dureliyvyriuenuimimas 322
4.5.2 Apatinio dureliu vryio uzdèjimas 322

4.6Lentynos keitimas 323

4.10 Saldytu maisto produktu talpyklos keitimas 327

4.10.1 Saldytu maisto produktu talpyklos isemimas 327
4.10.2 Saldtu maisto produktu talpyklos jedjimas 327

4.11 Talpyklos keitimas 328

4.11.1 Talpyklos isemimas 328
4.11.2 Talpyklosjdjimas 328

4.12 Istraukiamos talpyklos keitimas 329

4.12.1 Istraukiamos talpyklos isemimas 329
4.12.2 Istraukiamos talpyklos idejimas 329

4.13 Virsutinés LED keitimas 330

4.13.1 LED lemputes iemimas 330
4.13.2 Virsutinés LED lemputés montavimas 331

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kluu aptarnavimo tarnyba. Mes atsakysime uz zaluktu tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulioi r signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispëjimo lygis Reiksmé
PAVOJUS	Nepaisant ispëjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
ISPÉJIMAS	Nepaisant ispëjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
PERSPEJIMAS	Nepaisant ispëjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispëjamojo pranešimo, gali būti sugadistas luras.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós itampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél šio dokumento

Pavojaus symbolism Reikšmě
	Pavojus del karstu paviršiŋ
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojančiosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra jtampa!
Mirtis del elektrons smugio

Pries pradédami remonta, ne maiziau kaip priès 60 sekundžiutjunkite prieraisu nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2021-03-10_9001631453 Autoriuy teises prikauso,BSH Hausgerate GmbH Psl. 312 is 529

Bendr. simbolis Reiksmé
⓷	Žymi reikalingus irankius
⓶	Žymi reikalingas prielaidas
⓺	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti] Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengna (prieta)	so ek-rane)

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daliu, kuriose yra jtampa!

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip pries 60 sukundzi atjunkite prietaisa nu maillinimo.
• Po remonto pasistirpunkite, kad bujtu atliktas saugos bandymas pagal VDE 0701 arba sjyale galoianci reglementans.

Pavojus susiziesti j astrias briaunas!

Muvekite apsaugines pirstines.

Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim salinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciu daiu

Avekite apsauginius batus.
Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliu prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini dali (ESD) pazeidimo rizikal
- Nelieskite moduli, o taip pat ir ju jungci bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami	informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm	In betriebs-ka verneile Überleitung Wertminderle für Härtnige
Atsuktuvas su ipjɔ- vomis	Mente 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]	Ø
Specialus [rankis [00342180]
Siurbtukas [00342224]	Ø50 mm
„Tory" antgalis TX20 [00340865]	6,3 mm (1/4 col.)	Ø
Atsuktuvas su ipjɔ- vomis	Mente 10 mm x 1,6 mm x 200 mm	Ø

Reikalavimas.
Dureles turi buti atidarytos.

4.1.1 Dureliu tarpiklio isemimas

1. Isimkite dureliu tarpklj is griovelio desiniajame ir kairiajame kampe.

1. Istraukite dureliq tarpkil is griovelio.

Dureliy tarpiklis isimtas.

4.1.2 Dureliu tarpiklio jedjimas

i	Naujo direliu tarpiklio storis gali šiek tiek skirtis nuo seno direliu tarpiklio storio. Dél to direlès vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
j	Jei jūsu prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkcjja věliau galima optimizuoti.
k	Nedidelès šoninés skylutés direliu tarpiklyje turi savo funkcjja (reikalin-gos ventiliacijai). Tai néra gamybinis brokas.

Remontas

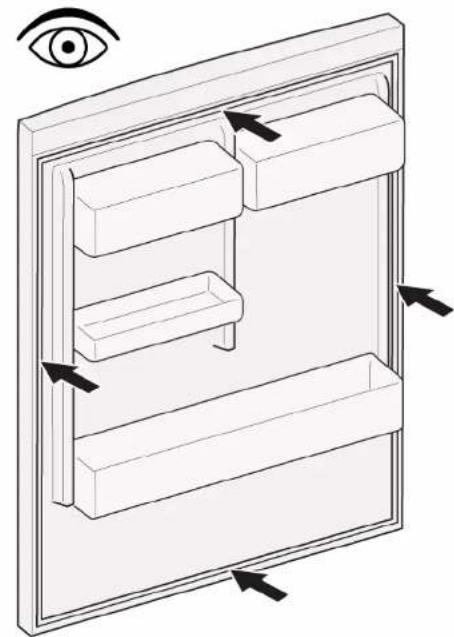

1. Patikrinkite griovelj, ar nera tarpki galinciu pazeisti vietu.

1. Jei tarpiklio griovelis pazeistas.

2. Kreipkites j clienty aptarnavimo tamyba.

Nedidelles dureliu tarpiklio deformacjos yra jprastas pozymis ir nepa

veikia tarpiliko funkinih savybli. Pnes dedant durelii tarpikl i pree-taisa,rekomenduojama ij istesinti.

Pašildykite dureliu tarpiklj plauku dziovintuvu arba karstu vandeniu ir is naujo su

teikite forma rankiniu budu.

1. Ispauskite tarpiklio kampus virsuje ir apacioje j grioveli.

Remontas

1. Po truputi jspauskite giroveli visa taripkli.

Dureliu tarpiklis jdtas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.

4.2.1 Dureliq rankenos nuemimas

1. Isimkite du varztu gaubtelius (1).
2. Issukite du varztus (2).
3. Nuimkite dureliu rankena (3).

Dureliu rankena nuimta.

Antrudureliu rankenelegalimunimi tokiu paicubudu.

4.2.2 Dureliu rankenos tvirtinimas

Uzdekite atvirksia eiles tvarka.

Remontas

4.3 Dureliu virsutinio vyrio keitimas

Specialus jrankiai.

Torxtantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimal

Prietaiso dureles nuimti gali tik apmokyi specialistai.
Norint perkelti prietaisa j kitayiota, reikalingi du zmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjalti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu luziai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali būti sugadintosKitos prietaiso dalyas barka klientomamai, pvz, grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidiniai tvirtinimo elementai turi butu nuimti.

4.3.1 Virsutinio dureliu vyrio nuemimas

1. Paguldy kite prietaisagant galines puses.

Remontas

2.1. Spustelekite virsutinio vyriangdelti abiejose pusse (1).

1. Atkelkite virsutinio vyrio dangtelj (2).
2. Pasukite vyrio dangtelj (3).
3. Nuimkite virsutinio vyrio dangtelj (4).
4. Issukite du varztus (5).
5. Nuimkite virsutinj vyrj (6).

Virsutinis vrys nuimtas.

4.3.2 Virsutinio dureliu vyrio użdéjimas

Uzdekite atvirksiaeilse tvarka.

Remontas

4.4 Vidurinio dureliu vyrio keitimas

Specialus jrankiai.

“Torx"antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint/perkeltiprietaisaikita vieta,reikalingiduzmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjalti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu luziairispraspudimai

Apsaugokite prietaisus, kad jie nepasystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali būti sugadintosKitos prietaiso dalyas arba kliento namai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad jinenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidiniai tvirtinimo elementai turi buti nuimti.
Dureliu virsutinis vrys nuimtas.

4.4.1 Vidurinio dureliu vyrio nuemimas

1. Nuimkite saldytuvo skyriaus dureles (1).
2. Issukite du varztus (2).
3. Nuimkite vidurinj vyrj (3).

Vidurinis vrys nuimtas.

4.4.2 Viduriniu dureliu vyrio uzdejimas

Uzdekite atvirksia eile svarka.

Remontas

4.5 Apatinio dureliu vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimal

Prietaiso dureles nuimti gali tik apmokyi specialistai.
Norint perkelti prietaisa j kitayiota, reikalingidu zmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisy slydimas!

Galimi kaulu luziai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidiniai tvirtinimo elementai turi buti nuimti.
Virsutinis vrys nuimtas.
Vidurinis vyris nuimtas.

4.5.1 Apatinio dureliu vyrio nuemimas

1. Nuimkite saldiklio skyrius dureles (1).
2. Issukite varztq (2).
3. Pasukite apatinj vyrj i isore (3).
4. Nuimkite apatinj vyrj (4)

Apatinis dureliu vrys nuimtas.

4.5.2 Apatinio dureliu vyrio użdéjimas

Uzdekite atvirksia eilestvarka.

Remontas

Reikalavimas.
Dureles turi buti atidarytos.

Reikalavimas.
Dureles turi buti atidarytos.

4.7.1 Buteliu padeklo isemimas

Istraukite buteliu padekla.

Buteliu padeklas iisimtas.

4.7.2 Buteliu padeklojdjimas

Uzdekite atvirkscia eilestvarka.

Remontas

4.8 Dureliu lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.8.1 Dureliu lentynos iemimas

Pakelkite dureli lentya j virsu.

4.9 Reguliuojamos dureliq lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.9.1 Reguliuojamos dureliq lentynos isemimas

Kelkite reguluoamo aukcio dureliu lentya j virsu, kol ji atsifiksuos i laiklio.

Reguluojama dureliu lentyna isimta.

4.9.2 Reguliuojamos dureliu lentynos idejimas

Uzdekite atvirksia eles tvarka.

Remontas

4.10 Saldytu maisto produktu talpyklos keitimas

Reikalavimas.

Dureles tuributiatidarytos.

4.10.1 Salytu maisto produktu talpyklos isemimas

1. Istraukite saldytu maisto produktu talpykla iki pat galo (1).
2. Isimkite maisto produktu talpykla (2).

Saldyta maisto produkty talpykla isimta.

4.10.2 Saldytu maisto produktu talpyklos jedimas

Uzddekite atvirksica eilestvarka.

Remontas

4.11 Talpyklos keitimas

Reikalavimas.
Dureles tuributiatidarytos.

4.11.1 Talpyklos iémimas

1. Istraukite apatine saldytuvo talpykla (1). 2. Istraukite virsutine saldytuvo talpykla (2).

Talpyklos išimihtos.

4.11.2 Talpyklos jedjimas

Uzddekite atvirkscia eilestvarka.

Remontas

4.12 Istraukiamos talpyklos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.12.1 Istraukiamos talpyklos isemimas

1. Istraukite istraukiama talpykla iki pat galo (1).
2. Isimkite istraukiamatpyklq (2).

Istraukiamatalpyklaisimta.

4.12.2 Istraukamos talpyklos jdejimas

Uzdekite atvirkscia eilestvarka.

Remontas

4.13 Virsutinés LED keitimas

Specialus jrankiai.

Atsuktuvas su jpovomis Mente 2,4 mm x 0,4 mm x 60 mm, ri- nkinje [00341820]

Jusprietaisrejngta technines priezuiros nereikalaujanti LED lempute. Sia lemput gali taisyi tik kliu aptarnvimo tarnybos specialistai arba jgaloti techniak!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gvybei del elektros smugio netinkamo remonto atveju.

Electructure data remonted tan ruminant, electrifan. Pore remonto pasirupinkite, kad butu atllktas saugos bandymas pagal VDE 0701 arba salyje gialojancius reglamentus.

PAVOJUS Elektros smulao pavolus del da

Mirtis del elektros smugio

Priespademari remonta,ne maziau kaip pries 60 sekundziutj atjunkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Virsutinia vidinial tvirtinimo elementai turi buti nuimti.
