MANUAL DE UTILIZARE WG779E.9 WORX

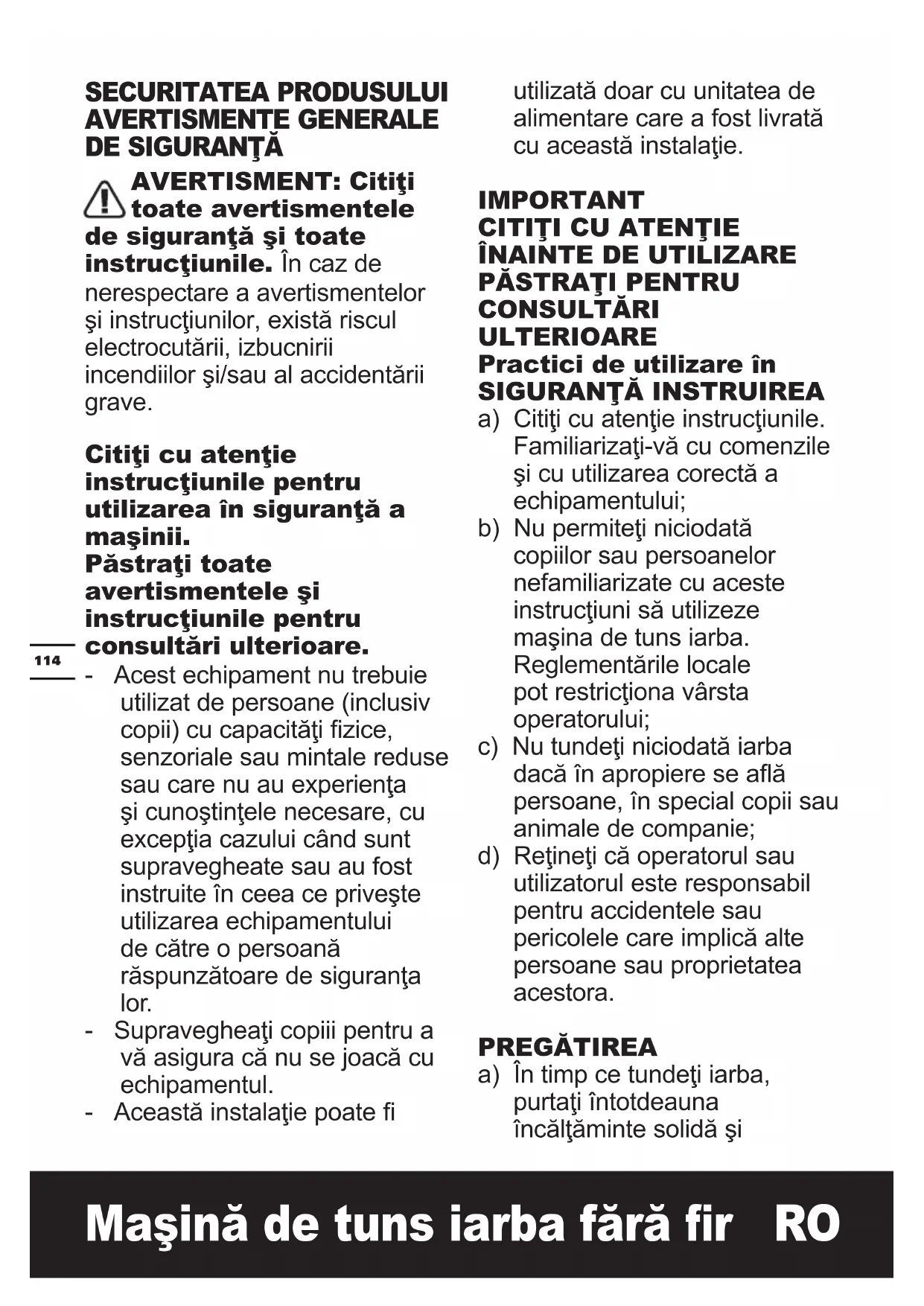

CONSULTĂRI ULTERIOARE Practici de utilizare în SIGURANŢĂ INSTRUIREA a) Citiţi cu atenţie instrucţiunile. Familiarizaţi-vă cu comenzile şi cu utilizarea corectă a echipamentului; b) Nu permiteţi niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucţiuni să utilizeze maşina de tuns iarba. Reglementările locale pot restricţiona vârsta operatorului; c) Nu tundeţi niciodată iarba dacă în apropiere se aă persoane, în special copii sau animale de companie; d) Reţineţi că operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care implică alte persoane sau proprietatea acestora. PREGĂTIREA a) În timp ce tundeţi iarba, purtaţi întotdeauna încălţăminte solidă şi115 Maşină de tuns iarba fără r RO pantaloni lungi. Nu acţionaţi echipamentul cu picioarele goale sau cu sandale; b) Inspectaţi cu atenţie zona în care va utilizat echipamentul şi îndepărtaţi toate obiectele care pot proiectate de către maşină; c) Înainte de utilizare, inspectaţi întotdeauna vizual lamele, şuruburile de lamă şi ansamblul de cuţite pentru a vă asigura că nu sunt uzate sau deteriorate. Înlocuiţi toate lamele şi şuruburile deteriorate sau uzate pentru a menţine echilibrarea maşinii.; Înlocuiţi etichetele deteriorate sau ilizibile. FUNCŢIONAREA a) Operaţi maşina doar la lumina zilei sau la o lumină articială puternică; b) Evitaţi utilizarea e chipamentului pe iarbă udă, dacă acest lucru este posibil; c) Acordaţi întotdeauna atenţie atunci când vă deplasaţi pe suprafeţe înclinate; d) Mergeţi, nu alergaţi niciodată; e) În cazul maşinilor rotative cu roţi, tundeţi iarba de-a lungul pantei, niciodată în sus sau în jos; f) Acordaţi atenţie maximă când schimbaţi direcţia pe pante; g) Nu tundeţi iarba pe pante excesiv de abrupte; h) Acordaţi atenţie maximă când vă deplasaţi în marşarier sau când trageţi maşina de tuns iarba către dvs.;

i) Opriţi lama(ele) dacă

maşina de tuns iarba trebuie înclinată pentru transport la traversarea unor suprafeţe fără iarbă şi atunci când transportaţi maşina de tuns iarba la sau de la locul de tuns iarba; j) Nu utilizaţi niciodată maşina de tuns iarba cu dispozitive de protecţie defecte sau fără dispozitivele de siguranţă, de exemplu, deectoare şi/sau separatoare de iarbă; k) Porniţi cu atenţie motorul conform instrucţiunilor, cu picioarele la distanţă de lamă; l) Nu înclinaţi maşina de tuns iarba când porniţi motorul, cu excepţia situaţiilor în care maşina de tuns iarba trebuie înclinată pentru a porni. În acest caz, nu înclinaţi maşina mai mult decât este necesar şi ridicaţi numai partea care este la distanţă de operator; m) Nu aşezaţi mâinile sau picioarele în apropierea sau sub piesele rotative. Păstraţi permanent distanţa faţă de oriciul de descărcare; n) Nu atingeţi lamele înainte ca dispozitivul de dezactivare să e îndepărtat şi ca lamele să se oprească de tot;116 Maşină de tuns iarba fără r RO o) Nu porniţi maşina de tuns iarba când vă aaţi în faţa oriciului de descărcare. p) Nu transportaţi maşina de tuns iarba când sursa de alimentare funcţionează. q) Opriţi maşina de tuns iarba şi demontaţi dispozitivul de dezactivare. Asiguraţi-vă că toate piesele mobile s-au oprit complet. – de ecare dată când lăsaţi maşina nesupravegheată, – înainte de eliberarea unui blocaj, – înainte de a controla, curăţa sau lucra cu maşina, – după ce aţi lovit un obiect străin. Vericaţi maşina pentru a detecta eventualele deteriorări şi efectuaţi reparaţiile necesare înainte de a o repune în funcţiune sau de a o utiliza. Dacă maşina de tuns iarba începe să vibreze în mod neobişnuit (vericaţi imediat). – vericaţi-o cu privire la deteriorări. – înlocuiţi sau reparaţi orice piese deteriorate. – vericaţi şi strângeţi orice piese slăbite.

DEPOZITAREA a) Menţineţi toate piuliţele, bolţurile şi şuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcţionare; b) Controlaţi frecvent ca separatorul de iarbă să nu e uzat sau deteriorat; c) Pentru siguranţă, înlocuiţi componentele defecte sau uzate. Utilizaţi doar piese de schimb şi accesorii originale. d) Aveţi grijă în timpul reglării maşinii de tuns iarba pentru a preveni prinderea degetelor între lamele în mişcare şi piesele xe ale maşinii de tuns iarba. e) Lăsaţi întotdeauna maşina de tuns iarba să se răcească înainte de a o depozita. f) Când efectuaţi operaţiuni de service asupra lamelor, reţineţi că, deşi sursa de alimentare este oprită, lamele pot mişcate în continuare. AVERTISMENTE DE SIGURANŢĂ PENTRU ACUMULATOR a) Nu demontaţi, deschideţi sau rupeţi celulele sau acumulatorul. b) Nu scurtcircuitaţi un acumulator.117 Maşină de tuns iarba fără r RO Nu depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul nu este utilizat, ţineţi-l la distanţă de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii. c) Nu expuneţi acumulatorul la căldură sau foc. Evitaţi depozitarea în lumina directă a soarelui. d) Nu supuneţi acumulatorul la şocuri mecanice. e) În cazul scurgerii acumulatorului, aveţi grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi solicitaţi asistenţă medicală. f) Consultaţi medicul imediat dacă aţi înghiţit o celulă sau un acumulator. g) Menţineţi acumulatorul curat şi uscat. h) Ştergeţi bornele acumulatorului cu o cârpă curată şi uscată dacă se murdăresc.

i) Acumulatorul trebuie

încărcat înainte de utilizare. Consultaţi întotdeauna aceste instrucţiuni şi utilizaţi procedura de încărcare corectă. j) Nu lăsaţi acumulatorul la încărcat dacă nu îl utilizaţi. k) După perioade extinse de depozitare, poate necesară încărcarea şi descărcarea acumulatorului de mai multe ori pentru a obţine performanţe maxime. l) Acumulatorul oferă cele mai bune performanţe când este operat la temperatura normală a camerei (20 °C ± 5 °C). m) Când depuneţi la deşeuri acumulatoarele, păstraţi separat acumulatoarele unor sisteme electrochimice diferite. n) Reîncărcaţi folosind doar încărcătorul specicat de POSITEC. Nu utilizaţi niciun alt încărcător în afară de cel conceput specic pentru utilizarea118 Maşină de tuns iarba fără r RO cu acest echipament. Un încărcător destinat unui anumit tip de acumulator poate genera riscul de izbucnire a incendiilor dacă este utilizat cu un alt acumulator. o) Nu utilizaţi acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament. p) Nu lăsaţi acumulatorul la îndemâna copiilor. q) Păstraţi documentaţia originală a produsului pentru consultări ulterioare. r) Scoateţi acumulatorul din echipament dacă nu îl utilizaţi. s) Depuneţi acumulatorul la deşeuri în mod corespunzător. SIMBOLURI Citiţi manualul de instrucţiuni înainte de utilizarea acestei maşini Instruiţi persoanele aate în zonă să păstreze distanţa. Aveţi grijă la lamele ascuţite. Lamele continuă să se rotească după oprirea motorului. Îndepărtaţi dispozitivul de dezactivare înainte de lucrările de întreţinere. Nu expuneţi la ploaie sau apă Nu ardeţi Nu aruncaţi acumulatoarele. Repuneţi acumulatoarele uzate la punctul local de colectare sau reciclare. Purtaţi mănuşi de protecţie Deconectaţi acumulatorul de la priza de alimentare înainte de a efectua orice operaţiuni de reglare, service sau întreţinere. Cuţitele continuă să se se mai rotească şi după deconectarea sculei electrice de grădină, putând cauza răniri. Înainte de-a atinge vreo piesă componentă, aşteptaţi oprirea completă a tuturor pieselor aparatului. Scoateţi cheia Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.119 Maşină de tuns iarba fără r RO *Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard.

Maşină de tuns iarba fără r RO DATE TEHNICE Tip WG779E WG779E.1 WG779E.9 (770-789 - denumirea echipamentului, reprezentând Maşină de tuns iarba cu acumulator) WG779E WG779E.1 WG779E.9 Tensiune 40V Max. (2x20V Max.)** Turaţie nominală fără sarcină 3300 / 3500/min Diametru de tăiere 34cm Înălţime de tăiere 20-70mm Poziţii înălţime de tăiere

Diametru roată faţă 160mm Diametru roată spate 180mm Capacitate colectare iarbă 30L Capacitate acumulator 2.5Ah (WA3572) 4.0Ah (WA3553) / Tip acumulator Litiu-ion / Model încărcător WA3869 WA3883 / Tensiune încărcător Intrare: 100-240V, 50/60Hz, leşire: 20V , 2,0A Intrare: 100-240V~50-60Hz leşire 1: 20V , 2.0A*** leşire 2: 20V , 2.0A***

Timp încărcare Aprox. 2,5 ore Aprox. 2 ore / Greutate maşină 12.8kg 13.4kg 12.1kg ** Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 20 volţi. Tensiunea nominală este de 18 volţi. *** Ieşirea nr.1 şi nr. 2 a încărcătorului înseamnă două porturi care furnizează 2 tensiuni şi 2 amperaje egale.

INFORMAŢII PRIVIND ZGOMOTUL

Presiune sonoră ponderată

: 3dB(A) Putere sonoră ponderată

: 3dB(A) Purtaţi echipament de protecţie pentru urechi121 Maşină de tuns iarba fără r RO

INFORMAŢII PRIVIND VIBRAŢIILE

Vibraţie ponderată tipică

Marjă de eroare K=1.5m/s² AVERTISMENT: Valoarea emisiilor de vibraţii în timpul utilizării efective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcţie de modul în care unealta este utilizată, în funcţie de următoarele exemple şi alte variaţii privind utilizarea uneltei: Modul în care este utilizată unealta şi materialele tăiate sau găurite. Unealta să e într-o stare bună şi întreţinută corespunzător. Utilizarea accesoriului corect pentru unealtă, ind ascuţit şi în bună stare de funcţionare. Strângerea cu fermitate a mânerelor şi utilizarea oricăror accesorii anti-vibraţii. Iar unealta este utilizată conform destinaţiei de utilizare şi acestor instrucţiuni. Această unealtă poate cauza sindromul vibraţiei mâinii-braţului dacă nu este utilizată corespunzător. AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condiţiile de utilizare reale trebuie de asemenea să ţină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită şi când merge în gol, dar nu efectuează operaţia propriu-zisă. Acest lucru ar putea reduce semnicativ nivelul de expunere pe durata totală de lucru. Ajută la reducerea riscului de expunere la vibraţii. Utilizaţi ÎNTOTDEAUNA dălţi, burghie şi lame ascuţite. Întreţineţi unealta în conformitate cu aceste instrucţiuni şi menţineţi-o bine lubriată (dacă este cazul). Dacă unealta va utilizată în mod regulat, investiţi în accesorii anti-vibraţii. Planicaţi-vă lucrul pentru a desfăşura utilizarea uneltelor cu nivel ridicat de vibraţii de-a lungul mai multor zile. ACCESORII WG779E WG779E.1 WG779E.9 Sac de colectare iarbă

Acumulator (WA3572) 2 / / Acumulator (WA3553) / 2 / Încărcător (WA3869) 1 / / Încărcător (WA3883) / 1 / Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.122 Maşină de tuns iarba fără r RO

NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni.

DESTINAŢIA DE UTILIZARE

Acest produs este destinat pentru tunderea ierbii în sectorul domestic. ASAMBLARE ŞI OPERARE

ASAMBLARE Asamblarea barei de ghidare NOTĂ: Alegeţi una din cele două găuri practicate în mânerul de jos pentru a regla înălţimea mânerului. Consultaţi g. A1, A2, A3, A4, A5 Asamblarea sacului de colectare a ierbii Consultaţi g. B1, B2, B3, B4 Asamblarea sacului de colectare a ierbii la maşina de tuns iarba NOTĂ: Apăsaţi uşor sacul pentru iarbă pentru a vă asigura de instalarea sa completă. Consultaţi g. C1, C2 Vericarea stării de încărcare a acumulatorului NOTĂ: Fig. D1 se referă numai la acel pachet de acumulatoare care are şi indicator luminos al nivelului de încărcare. Consultaţi g.

Încărcarea acumulatorului NOTĂ: Acumulatorul este livrat neîncărcat. Acumulatorul trebuie încărcat complet înainte de prima operaţie de tundere a ierbii. Încărcaţi complet şi simultan cele două acumulatoare ale maşinii. Mai multe detalii în ghidul de utilizare al încărcătorului. Consultaţi g. D2 şi D3 Fixarea/îndepărtarea acumulatorului NOTĂ: Această maşină de tuns iarba funcţionează numai dacă ambele acumulatoare sunt instalate. Vă rugăm să utilizaţi întotdeauna aceleaşi acumulatoare şi să le încărcaţi simultan. Dacă utilizați un pachet de acumulatoare cu două acumulatoare de puteri diferite, mașina va funcționa cu cea mai mică putere comună. Consultaţi g. E OPERAŢIUNE Indicator de capacitate acumulator pe maşină Vezi detalii în paragraful: STAREA ACUMULATORULUI IMPORTANT Când un singur bec este aprins, cel puţin un acumulator este descărcat şi trebuie reîncărcat, deşi maşina de tuns iarba poate capabilă încă de tăierea ierbii. Continuarea acţionării maşinii de tuns iarba cu bateria în stare descărcată poate reduce durata de funcţionare şi performanţele bateriei. Dacă niciun un LED nu este aprins, cel puţin un acumulator este instalat greşit sau este defect. Vă rugăm să vericaţi cu atenţie dacă acestea sunt aşezate corect în locaşul lor. Consultaţi g. F Pornire & Oprire Consultaţi g. G1 şi G2 Reglarea înălţimii de tăiere AVERTISMENT! Opriţi, eliberaţi maneta întrerupătorului şi aşteptaţi oprirea motorului înainte de reglarea înălţimii. Lamele continuă să se rotească după oprirea maşinii, o lamă în mişcare poate provoca accidentare. Nu atingeţi lamele în mişcare. Consultaţi g. H Utilizarea selectorului de mod de lucru Mod ECO Selectaţi modul ECO la tunderea ierbii de zi cu zi, cu o înălţime maximă a ierbii de 20 mm. Mod TURBO Setaţi selectorul la modul TURBO atunci când tăiaţi iarbă deasă sau excesiv de înaltă. Consultaţi g. I1 şi I2 Indicator umplere sac pentru iarbă Stare goală: clapă plutitoare (a) Stare plină: clapă orizontală (b) Consultaţi g. J1123 Maşină de tuns iarba fără r RO Îndepărtarea/golirea sacului de colectare a ierbii AVERTISMENT! Înainte de utilizare, vericaţi întotdeauna clapeta de siguranţă aată în apropierea nişei de evacuare. Nu ridicaţi niciodată clapeta de siguranţă dacă maşina de tuns iarba este utilizată fără sacul de colectare a ierbii. See Fig. J2 Descărcarea în spate See Fig. K Depozitare See Fig. L1, L2

INDICATOARELE LED DE STARE ALE

BATERIEI (Consultaţi g. F) Înainte de a începe tunderea ierbii sau după utilizarea uneltei, apăsaţi butonul “POWERTEST” (Testare energie) de pe maşină pentru a verica starea de încărcare a acumulatorului. În timpul utilizării uneltei electrice, starea acumulatorului va aşată automat de indicatorul nivelului de încărcare a acumulatorului. Indicatoarele LED detectează şi aşează constant starea bateriei după cum urmează: Indicatorul stării de încărcare a acumulatorului Starea acumulatorului Ard cinci LED-uri verzi (

Cele două acumulatoare sunt încărcate foarte bine. Ard două, trei sau patru LED-uri verzi. Există energie în cele două acumulatoare. Cu cât ard mai multe LED-uri verzi, acumulatoarele deţin cu atât mai multă energie. Doar un singur LED verde este aprins

Cel puţin un acumulator este descărcat şi trebuie reîncărcat. Nu arde niciun LED. Cel puţin un acumulator este instalat greşit sau este defect. Doar un singur LED pâlpâie de două ori într-un ciclu. Cel puţin un acumulator este complet descărcat (vă rugăm să vă referiţi la paragraful care descrie starea de încărcare a acumulatorului). Vă rugăm să reîncărcaţi simultan cele două acumulatoare înainte de o nouă utilizare a maşinii sau înainte de stocarea ei. Doar un singur LED pâlpâie de trei ori într-un ciclu. Cel puţin un acumulator s-a supraîncălzit, aşteptaţi răcirea lui/lor înainte de a reîncepe munca. Doar un singur LED pâlpâie de patru ori într-un ciclu. Maşina este suprasolicitată. Măriţi înălţimea de tundere a ierbii sau împingeţi maşina mai încet.

1. Cosiţi de-a lungul pantelor, niciodată în sus sau în

jos. Procedaţi cu atenţie maximă când schimbaţi direcţia pep ante. Nu cosiţi pante excesiv de abrupte. Asiguraţi-vă întotdeauna o poziţie stabilă.

2. Eliberaţi maneta întrerupătorului pentru oprirea maşinii

de tuns iarba când traversaţi o zonă cu pietriş (pietrele pot proiectate de lamă).

3. Setaţi maşina de tuns iarba la înălţimea de tăiere

maximă când cosiţi pe teren accidentat sau cu buruieni înalte. Îndepărtarea a prea multă iarbă o dată poate cauza decuplarea disjunctorului şi oprirea maşinii de tuns iarba.

4. Dacă sacul pentru iarbă este utilizat în sezonul

de creştere rapidă, iarba poate înfunda oriciul de descărcare. Eliberaţi maneta întrerupătorului pentru oprirea maşinii de tuns iarba şi îndepărtaţi cheia de siguranţă. Îndepărtaţi sacul pentru iarbă şi scuturaţi iarba din capătul din spate al sacului. Curăţaţi iarba sau alte resturi care se pot aa în oriciul de descărcare. Reaşezaţi sacul pentru iarbă.

5. Dacă maşina de tuns iarba începe să vibreze

anormal, eliberaţi maneta întrerupătorului pentru oprirea maşinii de tuns iarba şi îndepărtaţi cheia de siguranţă. Vericaţi imediat cauza. Vibraţia este un avertisment de pericol. Nu acţionaţi maşina de tuns iarba până la efectuarea unei vericări de service.

Mărimea suprafeţei tunse poate inuenţată de câţiva factori, cum sunt înălţimea de tundere, umiditatea gazonului, lungimea tulpinilor ierbii ţi densitatea ierbii. Pornirea ţi oprirea prea frecventă a maţinii de tuns gazon în cursul operaţiei de tundere a gazonului cauzează în plus micţorarea suprafeţei tunse. Raportul între condiţiile de tundere

i mărimea suprafeţei tunse este descris în tabelul de mai jos. Condi

ii pentru tundere Suprafa

a tunsă (maximă) Starea gazonului Înălţimea de tundere WG779E WG779E.1 Gazon foarte rar şi gazon uscat de la 7 cm la 5 cm 280m

• Cu utilizarea simultană a 2 acumulatori încărcaţi complet124 Maşină de tuns iarba fără r RO SFATURI:

1) Vă recomandăm să efectuaţi tunderea gazonului la

intervale scurte, pentru a putea umbla în tempoul normal şi a nu porni/opri prea frecvent maşina de tuns gazon în cursul lucrului.

2) Vă rugăm să asiguraţi întotdeauna utilizarea simultană

a două acumulatoare încărcate complet să şi tundeţi întotdeauna maximum la 1/3 din înălţimea gazonului pentru a asigurată puterea optimă a maţinii de tuns gazon.

3) În cazul cosirii ierbii înalte, umblaţi încet, pentru

a se asigura o cosire mai ecientă şi evacuarea reglementară a ierbii cosite.

4) Evitaţi cosirea ierbii umede, deoarece aceasta s-ar lipi

pe partea inferioară a mecanismului de tăiere iar iarba cosită nu ar putea captată corect şi evacuată.

5) În cazul unui gazon nou sau des, alegeţi o înălţime de

tundere mai mare, prelungind astfel durata de utilizare a bateriei. ÎNTREŢINEREA AVERTISMENT: Opriţi maşina de tuns iarba şi îndepărtaţi cheia de siguranţă înainte de îndepărtarea sacului pentru iarbă. NOTĂ: Pentru asigurarea unei durate de funcţionare prelungite şi abile, efectuaţi următoarele proceduri de întreţinere în mod regulat. Vericaţi existenţa unor defecte evidente, cum ar o lamă slăbită, deplasată sau deteriorată, garnituri slăbite, sau componente defecte sau uzate. Vericaţi ca dispozitivele de protecţie şi capacele să nu e deteriorate şi să e ataşate corect pe maşina de tuns iarba. Efectuaţi lucrările de întreţinere şi reparaţiile necesare înainte de acţionarea maşinii de tuns iarba. Dacă maşina de tuns iarba se defectează în ciuda întreţinerii normale, contactaţi linia de asistenţă pentru clienţi.

PĂSTRAŢI LAMA ASCUŢITĂ PENTRU O PERFORMANŢĂ DE COSIRE OPTIMĂ. PURTAŢI OCHELARI DE PROTECŢIE ADECVAŢI ÎN TIMPUL ÎNDEPĂRTĂRII, ASCUŢIRII ŞI INSTALĂRII LAMEI. ASIGURAŢI-VĂ DE ÎNDEPĂRTAREA CHEII DE SIGURANŢĂ. Ascuţirea lamei de două ori în timpul sezonului de cosire este sucientă de obicei, în circumstanţe normale. Nisipul cauzează tocirea rapidă a lamei. Dacă gazonul conţine sol nisipos, poate necesară ascuţirea mai frecventă.

1. Asiguraţi-vă de menţinerea echilibrului lamei.

2. Ascuţiţi lama la unghiul de tăiere iniţial.

3. Ascuţiţi marginile de tăiere de pe ambele capete ale

lamei, îndepărtând cantităţi egale de material de pe ambele capete. NOTĂ: 1. Asiguraţi-vă că aţi oprit maşina de tuns iarba şi aţi scos cheia.

2. Aşezaţi maşina în modul vertical de depozitare.

1. Asiguraţi-vă că maneta întrerupătorului este eliberată,

lama este oprită şi cheia de siguranţă îndepărtată înainte de îndepărtarea lamei.

2. Îndepărtaţi lama de pe maşina de tuns iarba. Vedeţi

instrucţiunile pentru îndepărtarea şi ataşarea lamei.

3. Fixaţi lama M-1 în menghină M-2.

4. Purtaţi ochelari de protecţie şi aveţi grijă să nu vă tăiaţi.

5. Piliţi cu atenţie marginile de tăiere ale lamei cu o pilă

nă M-3 sau cu o piatră de ascuţit.

6. Vericaţi echilibrul lamei. Vedeţi instrucţiunile pentru

7. Reaşezaţi lama pe maşina de tuns iarba şi strângeţi

ferm. Consultaţi instrucţiunile de mai jos. ECHILIBRAREA LAMEI (Consultaţi g. N) Vericaţi echilibrul lamei prin amplasarea oriciului central al lamei N-1 în mânerul unui cui sau al unei şurubelniţe N-2, xată orizontal într-o menghină N-3. Dacă oricare capăt al lamei se roteşte în jos, piliţi acel capăt. Lama este echilibrată corect atunci când nu cade niciun capăt. ÎNTREŢINEREA LAMEI (Consultaţi g. O1, O2) Înlocuiţi lama de metal după 50 de ore de cosit sau după 2 ani, oricare situaţie survine prima – indiferent de stare. Urmaţi aceste proceduri pentru îndepărtarea şi înlocuirea lamei. Aveţi nevoie de mănuşi de grădinărit (nu sunt furnizate) şi de o cheie pentru piuliţe (nu este furnizată) pentru îndepărtarea lamei. Ţineţi lama (19) şi deşurubaţi piuliţa lamei (18) în sens contrar acelor de ceasornic, utilizând cheia pentru piuliţe. Scoateţi lama (19) şi montaţi una nouă pe şurubul lamei. Asiguraţi-vă că lama este poziţionată corect şi apoi strângeţi ferm şurubul (18). DEPOZITAREA (Consultaţi g. L1 şi L2) Opriţi maşina de tuns iarba şi îndepărtaţi întotdeauna cheia de siguranţă. Curăţaţi bine exteriorul maşinii utilizând o perie moale şi o cârpă. Nu utilizaţi apă, solvenţi sau substanţe de lustruit. Îndepărtaţi toată iarba şi resturile, în special din fantele de ventilaţie. Răsturnaţi maşina pe o parte şi curăţaţi zona lamei. Dacă iarba tunsă este acumulată în zona lamei, îndepărtaţi-o cu un obiect din plastic sau lemn. Depozitaţi maşina într-un loc uscat. Nu amplasaţi alte obiecte pe maşină. Pentru a uşura stocarea maşinii, vă rugăm să eliberaţi butonul de xare a mânerului şi pliaţi mânerul superior conform celor indicate în g. L1 & L2.125 Maşină de tuns iarba fără r RO

funcţionează după activarea manetei întrerupătorului. A. Vericaţi dacă cheia de siguranţă a fost instalată şi introdusă complet şi dacă butonul aat pe carcasa comutatorului este apăsat până la refuz. B. Eliberaţi maneta comutatorului pentru a opri maşina de tuns iarba. Scoateţi cheia de siguranţă, răsturnaţi maşina şi vericaţi dacă lama se poate roti liber. Dacă lama este blocată, duceţi maşina la un service autorizat. Lama trebuie să se rotească liber. C. Acumulatorul a fost încărcat complet? Conectaţi încărcătorul şi aşteptaţi aprinderea LED-ului verde.

2. Motorul se opreşte în timpul

operaţiunii de tuns iarba. A. Eliberaţi maneta comutatorului pentru a opri maşina de tuns iarba. Scoateţi cheia de siguranţă, răsturnaţi maşina de tuns iarba şi vericaţi dacă lama se poate roti liber. Dacă lama este blocată, duceţi maşina la un service autorizat. Lama trebuie să se rotească liber. B. Ridicaţi roţile până la cea mai înaltă poziţie de tăiere şi porniţi maşina. C. Acumulatorul a fost încărcat complet? Conectaţi încărcătorul şi aşteptaţi aprinderea LED-ului verde. D. Evitaţi suprasolicitarea maşinii. Reduceţi capacitatea de tăiere a ierbii prin împingerea mai înceată a maşinii sau măriţi înălţimea de tăiere. Sau efectuaţi ambele corecţii.

3. Maşina de tuns iarba

funcţionează, dar performanţa de tundere este nesatisfăcătoare sau nu poate tunde toată iarba. A. Acumulatorul a fost încărcat complet? Conectaţi încărcătorul şi aşteptaţi aprinderea LED-ului verde. B. Eliberaţi maneta comutatorului pentru a opri maşina de tuns iarba. Scoateţi cheia de siguranţă. Răsturnaţi maşina şi vericaţi următoarele: tăişul lamei – păstraţi lama ascuţită. Vericaţi şi destupaţi glisiera maşinii. C. Înălţimea roţii nu trebuie să e niciodată prea mică din cauza stării gazonului. Măriţi înălţimea de tăiere.

4. Împingerea maşinii de tuns

iarba este foarte dicilă. A. Măriţi înălţimea de tăiere pentru a reduce frecarea dintre puntea inferioară şi iarbă. Vericaţi rotirea liberă a ecărei roţi.

5. Maşina de tuns iarba este

anormal de zgomotoasă şi vibrează. A. Eliberaţi maneta comutatorului pentru a opri maşina de tuns iarba. Scoateţi cheia de siguranţă. Răsturnaţi maşina pe o parte şi vericaţi lama de tăiere pentru a vă asigura că nu este îndoită sau deteriorată. Dacă lama prezintă deteriorări, înlocuiţi-o cu o lamă de rezervă. Dacă partea de jos a punţii inferioare este deteriorată, trimiteţi/duceţi maşina la un service autorizat. B. Dacă lama nu prezintă niciun semn vizibil de deteriorare, dar maşina de tuns continuă să vibreze: Eliberaţi maneta comutatorului pentru a opri maşina de tuns iarba, scoateţi cheia de siguranţă şi demontaţi lama. Rotiţi lama cu 180 de grade şi xaţi-o din nou. Dacă maşina continuă să vibreze şi acum, trimiteţi maşina la un service autorizat.

6. LED-ul încărcătorului

acumulatorului este stins. A. Vericaţi conectarea ştecherului. B. Înlocuiţi încărcătorul.

7. LED-ul încărcătorului

acumulatorului nu vrea să ardă cu lumină verde. A. Acumulatorul trebuie vericat. Duceţi-l la un service autorizat.

8. Maşina de tuns iarba nu

reuşeşte să colecteze rele de iarbă tăiate cu ajutorul sacului de colectare a ierbii. A. Scoateţi placa de acoperire când utilizaţi sacul. B. Glisiera s-a înfundat. Eliberaţi maneta comutatorului pentru a opri maşina de tuns iarba. Scoateţi cheia de siguranţă. Curăţaţi glisiera de rele de iarbă tăiate. C. Prea multă iarbă tăiată. Măriţi înălţimea de tăiere prin înălţarea roţilor deoarece astfel scurtaţi lungimea de tăiere. D. Sacul este plin. Goliţi sacul mai des.

9. La curăţarea terenului există

decupaje vizibile. A. Prea multă iarbă tăiată. Măriţi înălţimea de tăiere prin înălţarea roţilor deoarece astfel scurtaţi lungimea de tăiere. Nu tăieţi mai mult de 1/3 din lungimea totală a relor. B. Vericaţi tăişul lamei. Păstraţi întotdeauna lama ascuţită.

10. Durată de funcţionare

scăzută sau redusă după mai multe utilizări. A. Trimiteţi/duceţi maşina la un service autorizat – s-ar putea să aibă mevoie de un acumulator nou.

11. LED-ul încărcătorului

acumulatorului pâlpâie cu lumină roşie şi acumulatorul nu poate încărcat. A. În timpul unei reîncărcări neîntrerupte acumulatorul se poate supraîncălzi. Scoateţi acumulatorul din încărcător şi aşteptaţi până se răceşte la o temperatură de maxim 42

C sau la una mai scăzută de atât.126 Maşină de tuns iarba fără r RO

ÎNCONJURĂTOR Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclaţi acolo unde există instalaţii de reciclare. Consultaţi autorităţile locale sau vânzătorul pentru recomandări privind reciclarea.
